Kolano segmentowe z rewizją BFBKCU 90°

Opis Wymiary Parametry techniczne Pliki do pobrania

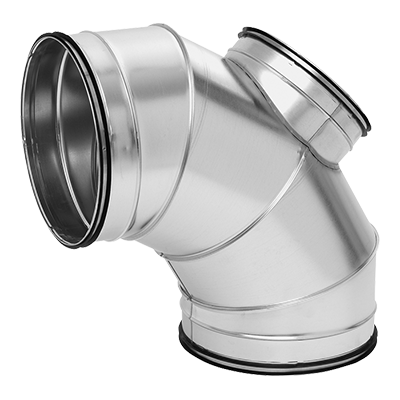

Segmentowe kolano z dodatkowym odgałęzieniem rewizyjnym dającym możliwość kontroli oraz czyszczenia wnętrza przewodów. Odgałęzienie wyposażone w zakończenie Safe, przeznaczone do montażu zaślepek i pokryw otworów rewizyjnych.

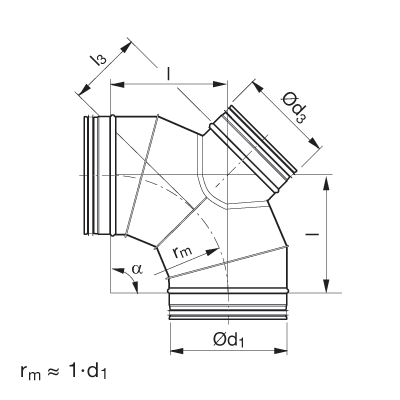

ød1 [mm]	ød3 [mm]	I [mm]	I3 [mm]
300	250	300	177
315	250	315	185
315	315	315	185
400	315	400	227
400	400	400	227

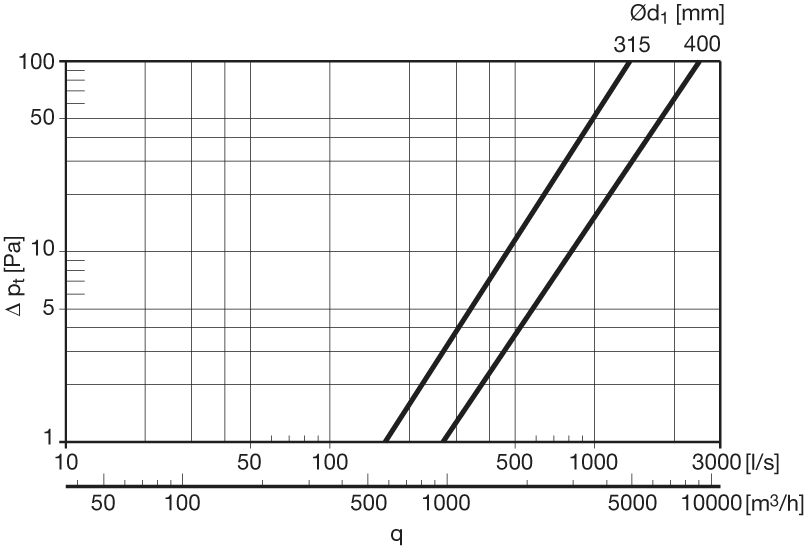

Wykres dotyczy kolana z zaślepką EPFH o tych samych wymiarach odgałęzienia i kanału głównego (ød₃=ød₁).

Spadek ciśnienia jest o około 30% mniejszy dla zaślepki czyszczącej KCU i ød₃=ød₁.

Spadek ciśnienia jest o około 30% mniejszy dla zaślepki EPFH i mniejszego odgałęzienia (ød₃ < ød₁).

Spadek ciśnienia jest o około 30% mniejszy dla zaślepki KCU i mniejszego odgałęzienia (ød₃ < ød₁).
