Kolano tłoczone z rewizją BBKCU 90°

Opis Wymiary Parametry techniczne Pliki do pobrania

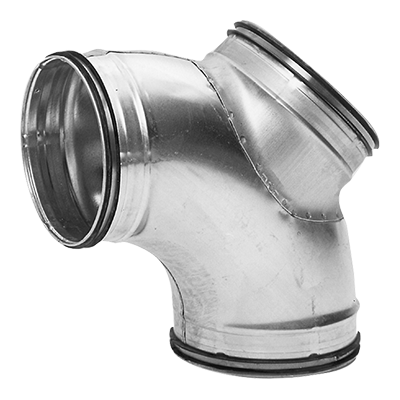

Tłoczone, zgrzewane na zakładkę kolano z dodatkowym odgałęzieniem rewizyjnym dającym możliwość kontroli oraz
czyszczenia wnętrza przewodów. Odgałęzienie wyposażone w zakończenie Safe, przeznaczone do montażu zaślepek i pokryw otworów rewizyjnych.

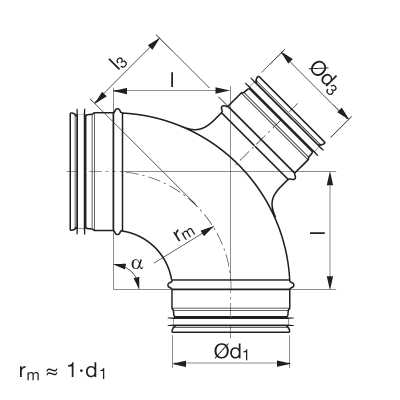

ød1 [mm]	ød3 [mm]	l [mm]	l3 [mm]
100	100	100	75
112	100	120	78
125	100	125	78
125	125	125	83
140	125	135	90
150	125	150	90
160	125	160	100
160	160	160	105
180	160	180	108
200	160	200	125
200	200	200	125
224	200	225	128
250	200	250	150
250	250	250	150

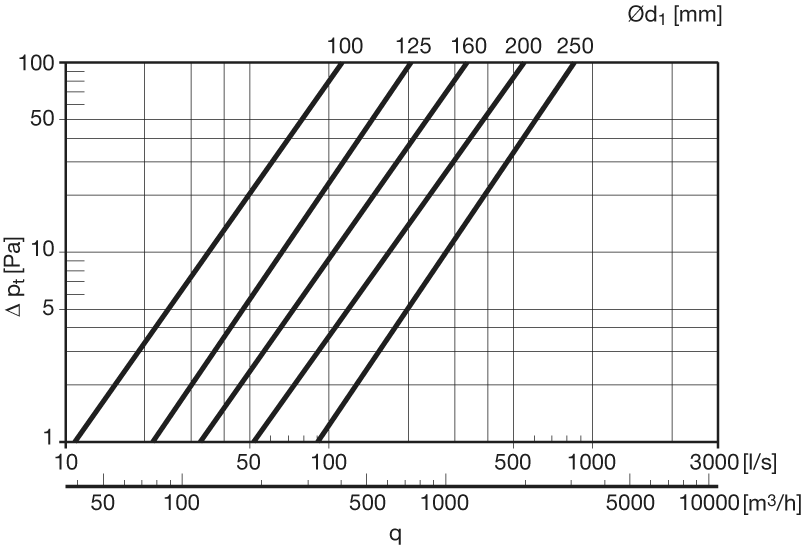

Wykres dotyczy kolan z rewizją (wyczystnych) z zaślepką do kształtek EPFH oraz z tą samą średnicą odejścia i kanału głównego (ød₃=ød₁).

Dla pokrywy otworów rewizyjnych KCU spadek ciśnienia jest o około 30% niższy i ød₃=ød₁.

Dla zaślepki EPFH oraz zaślepki mniejszej o jedną średnicę w typoszeregu spadek ciśnienia jest o około 30% niższy (ød₃ < ød₁).

Dla pokrywy otworów rewizyjnych KCU i zaślepki mniejszej o jedną średnicę typoszeregu spadek ciśnienia jest o około 50% niższy (ød₃ < ød₁).
