Kratka aluminiowa liniowa AL
Kratka aluminiowa liniowa AL
Kratka aluminiowa liniowa AL

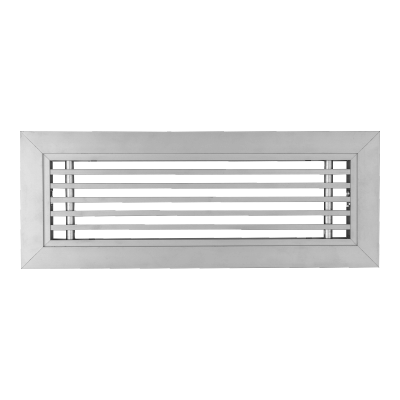

AL to liniowa kratka z nieruchomymi kierownicami wykonanymi z aluminium. Dzięki kilku kombinacjom ramek i siatek, kratka AL jest bardzo elastyczna i nadaje się do różnego rodzaju zastosowań. Kratka dostępna jest z kilkoma opcjami montażu i może być dostarczona z ramką montażową, przepustnicą regulacyjną
i akcesoriami do skrzynek rozprężnych.
AL może być dostarczona jako pojedyncza kratka w długościach do maksymalnych wymiarów wskazanych w odpowiednich tabelach.
Kratki są dostępne w 2 wersjach:

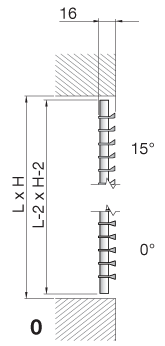

- Global: otwór w ścianie L + 5 x H +5;
- Nordic: otwór w ścianie L x H.
LindQST
LindQST pozwala na obliczenie pełnego asortymentu kratek i znalezienie odpowiedniego typu i wymiaru kratki dla wszystkich zastosowań. Wybór produktów, wymiarowanie pomieszczeń i wyszukiwanie dokumentacji są łatwo dostępne bezpośrednio w przeglądarkach internetowych i na urządzeniach mobilnych.
Znajdź to i wiele więcej na: www.lindQST.com.
Konserwacja
Zdjąć kratkę w celu uzyskania dostępu do skrzynki rozprężnej lub kanału. Części zewnętrzne należy przetrzeć wilgotną ścierką.
Akcesoria:
- skrzynka rozprężna: PBA, VBX;
- ramka montażowa: MFA;
- przepustnica regulacyjna: DGA.
Materiały i wykończenie:
- ramka i kierownice: aluminium anodowane;
- ramka montażowa: stal ocynkowana;
- przepustnica regulacyjna: stal ocynkowana.
Standardowe wykończenie kratek:
- aluminium anodowane;
- RAL 9010, połysk 30;
- RAL 9003, połysk 30.
Kratki dostępne są również w innych kolorach. Prosimy o kontakt z działem sprzedaży Lindab w celu uzyskania dalszych informacji.
Wymiary minimalne i maksymalne
AL-0 / AL-1 / AL-2 / AL-3:
H [mm] / L [mm] | 200 | → | 2000 |
75 | • | • | • |
↓ | • | • | • |
600 | • | • | • |
AL-4 / AL-5:
H [mm] / L [mm] | 200 | → | 1500 |
50 | • | • | • |
↓ | • | • | • |
400 | • | • | • |
AL-6:
H [mm] / L [mm] | 200 | → | 1200 |
100 | • | • | • |
↓ | • | • | • |
300 | • | • | • |
Standardowe kratki dostępne są w odstępach co 50 mm w ramach powyższych min. i max. rozmiarów. Rozmiary niestandardowe dostępne na zamówienie. Dla długości większych niż maksymalne podane w powyższych tabelach, AL może być dostarczona w wielu częściach jako liniowa kratka ciągła.

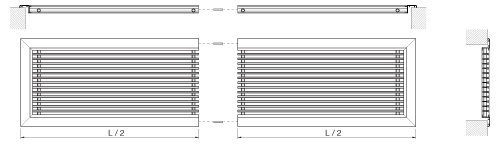

L dłuższe niż 2000 mm
UWAGA: maksymalna możliwa wysokość to 250 mm.
25 mm ramka, 4000 > L > 2000 mm
25 mm ramka, 6000 > L > 4001 mm
Kiedy AL jest zamówione z:
- ramką 25 mm, 5000 > L > 4001 mm, kratka zawsze dostarczana jest w częściach po 1500 mm (L1) i jednej części (L2), która uzupełni wymaganą długość;
- ramką 25 mm, 6000 > L >5001 mm, kratka zawsze dostarczana jest w częściach po 2000 mm (L1) i jednej części (L2), która uzupełni wymaganą długość;
- ramką 25 mm, L > 6001 mm, jak powyżej.
W przypadku innych typów ramek należy skontaktować się z naszym działem handlowym.

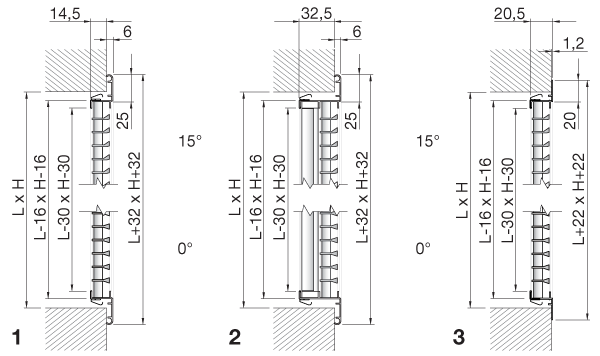

Ramka
(0) bez ramki:

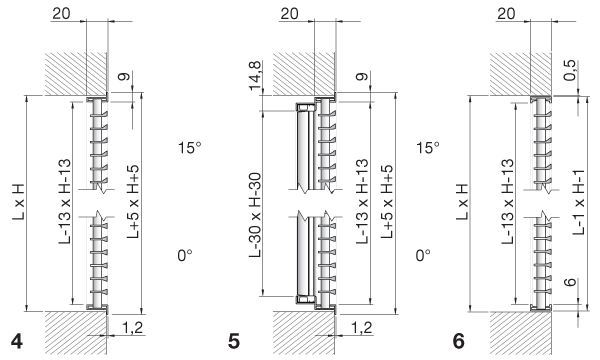

(1) ramka 25 mm / (2) ramka 25 mm z kierunkiem / (3) płaska ramka 20 mm:
(4) płaska ramka 9 mm / (5) płaska ramka 9 mm z kierunkiem / (6) ramka bez kołnierza:
Siatka
(0) stała siatka 0º / (1) stała siatka 15º (wszystkie ramki):
(2) 0º z drzwiczkami z jednej strony, lewej albo prawej (tylko ramka 1):
(3) 0º z drzwiczkami z dwóch stron (tylko ramka 1):
(4) 15º z drzwiczkami z lewej strony (tylko ramka 1):
(5) 15º z drzwiczkami z prawej strony (tylko ramka 1):
(6) 15º z drzwiczkami z dwóch stron (tylko ramka 1):
(7) siatka zdejmowana 0º / (8) siatka zdejmowana 15º (tylko ramka 6):
Nieprzygotowany (wszystkie ramki):
C - klipsy / CM - klipsy + ramka montażowa (tylko ramka 1 + 2):
V* - widoczne otwory na śruby / VM* - widoczne otwory na śruby + ramka montażowa (tylko ramka 1 + 2):
* śruby nie są dołączone
H** - ukryte śruby / HM** - ukryte śruby + ramka montażowa (tylko ramka 1 + 2):
** ograniczenie maks. długości: 1200 mm, maks. wysokości: 1000 mm.
B - mostek montażowy (tylko ramka 4 + 5) / F - wsporniki mocujące (tylko ramka 4 + 5 + 6):
Bez przepustnicy

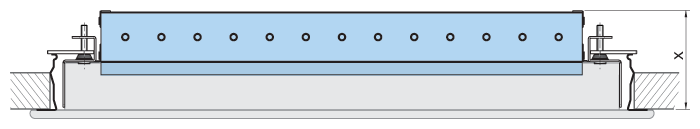

D - Przeciwbieżna przepustnica regulacyjna DGA
AL z ramką typu 1, 2, 3 i instalacją typu C, CM, V i VM. Jest dostępna przepustnica DGA z zatrzaskami na całej długości.

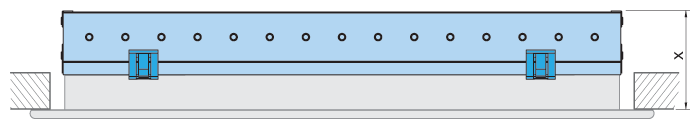

AL z montażem typu H, HM lub B posiada opcję skróconej przepustnicy DGA ze względu na ukrytą śrubę i montaż mostka montażowego. Przepustnica jest montowana fabrycznie i nie jest odłączana.
Typ ramki | x [mm] |
1 | 51,0 |
2 | 69,0 |
3 | 51,0 |
4 | 73,4 |
5 | 73,4 |
6 | 68,0 |
Skrzynka rozprężna
Ramka montażowa
Powierzchnia wolna
AL-1x
L | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 |
H | Ak [m²] | |||||||||||||||||
75 | 0,007 | 0,008 | 0,010 | 0,012 | 0,014 | 0,016 | 0,018 | 0,020 | 0,022 | 0,026 | 0,030 | 0,034 | 0,038 | 0,042 | 0,046 | 0,049 | 0,053 | 0,057 |
100 | 0,010 | 0,014 | 0,017 | 0,020 | 0,023 | 0,026 | 0,029 | 0,032 | 0,035 | 0,042 | 0,048 | 0,054 | 0,060 | 0,066 | 0,073 | 0,079 | 0,085 | 0,091 |
150 | 0,018 | 0,024 | 0,029 | 0,034 | 0,040 | 0,045 | 0,051 | 0,056 | 0,062 | 0,073 | 0,083 | 0,094 | 0,105 | 0,116 | 0,127 | 0,138 | 0,149 | 0,160 |
200 | 0,026 | 0,034 | 0,041 | 0,049 | 0,057 | 0,065 | 0,073 | 0,080 | 0,088 | 0,104 | 0,119 | 0,135 | 0,150 | 0,166 | 0,181 | 0,197 | 0,212 | 0,228 |
250 | 0,034 | 0,044 | 0,054 | 0,064 | 0,074 | 0,084 | 0,094 | 0,104 | 0,114 | 0,135 | 0,155 | 0,175 | 0,195 | 0,215 | 0,236 | 0,256 | 0,276 | 0,296 |
300 | 0,041 | 0,054 | 0,066 | 0,079 | 0,091 | 0,104 | 0,116 | 0,128 | 0,141 | 0,166 | 0,190 | 0,215 | 0,240 | 0,265 | 0,290 | 0,315 | 0,339 | 0,364 |
350 | 0,049 | 0,064 | 0,079 | 0,093 | 0,108 | 0,123 | 0,138 | 0,152 | 0,167 | 0,197 | 0,226 | 0,256 | 0,285 | 0,315 | 0,344 | 0,374 | 0,403 | 0,432 |
400 | 0,057 | 0,074 | 0,091 | 0,108 | 0,125 | 0,142 | 0,159 | 0,176 | 0,194 | 0,228 | 0,262 | 0,296 | 0,330 | 0,364 | 0,398 | 0,432 | 0,467 | 0,501 |
450 | 0,065 | 0,084 | 0,104 | 0,123 | 0,142 | 0,162 | 0,181 | 0,200 | 0,220 | 0,259 | 0,297 | 0,336 | 0,375 | 0,414 | 0,453 | 0,491 | 0,530 | 0,569 |
500 | 0,073 | 0,094 | 0,116 | 0,138 | 0,159 | 0,181 | 0,203 | 0,225 | 0,246 | 0,290 | 0,333 | 0,377 | 0,420 | 0,463 | 0,507 | 0,550 | 0,594 | 0,637 |
550 | 0,080 | 0,104 | 0,128 | 0,152 | 0,176 | 0,200 | 0,225 | 0,249 | 0,273 | 0,321 | 0,369 | 0,417 | 0,465 | 0,513 | 0,561 | 0,609 | 0,657 | 0,705 |
600 | 0,088 | 0,114 | 0,141 | 0,167 | 0,194 | 0,220 | 0,246 | 0,273 | 0,299 | 0,352 | 0,404 | 0,457 | 0,510 | 0,563 | 0,615 | 0,668 | 0,721 | 0,774 |
AL-0x
L | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 |
H | Ak [m²] | |||||||||||||||||
75 | 0,014 | 0,017 | 0,021 | 0,024 | 0,028 | 0,031 | 0,035 | 0,038 | 0,042 | 0,049 | 0,056 | 0,063 | 0,070 | 0,077 | 0,084 | 0,091 | 0,098 | 0,105 |
100 | 0,019 | 0,023 | 0,028 | 0,033 | 0,037 | 0,042 | 0,047 | 0,051 | 0,056 | 0,065 | 0,074 | 0,084 | 0,093 | 0,102 | 0,112 | 0,121 | 0,130 | 0,140 |
150 | 0,028 | 0,035 | 0,042 | 0,049 | 0,056 | 0,063 | 0,070 | 0,077 | 0,084 | 0,098 | 0,112 | 0,126 | 0,140 | 0,153 | 0,167 | 0,181 | 0,195 | 0,209 |
200 | 0,037 | 0,047 | 0,056 | 0,065 | 0,074 | 0,084 | 0,093 | 0,102 | 0,112 | 0,130 | 0,149 | 0,167 | 0,186 | 0,205 | 0,223 | 0,242 | 0,260 | 0,279 |
250 | 0,047 | 0,058 | 0,070 | 0,081 | 0,093 | 0,105 | 0,116 | 0,128 | 0,140 | 0,163 | 0,186 | 0,209 | 0,233 | 0,256 | 0,279 | 0,302 | 0,326 | 0,349 |
300 | 0,056 | 0,070 | 0,084 | 0,098 | 0,112 | 0,126 | 0,140 | 0,153 | 0,167 | 0,195 | 0,223 | 0,251 | 0,279 | 0,307 | 0,335 | 0,363 | 0,391 | 0,419 |
350 | 0,065 | 0,081 | 0,098 | 0,114 | 0,130 | 0,146 | 0,163 | 0,179 | 0,195 | 0,228 | 0,260 | 0,293 | 0,326 | 0,358 | 0,391 | 0,423 | 0,456 | 0,488 |
400 | 0,074 | 0,093 | 0,112 | 0,130 | 0,149 | 0,167 | 0,186 | 0,205 | 0,223 | 0,260 | 0,298 | 0,335 | 0,372 | 0,409 | 0,446 | 0,484 | 0,521 | 0,558 |
450 | 0,084 | 0,105 | 0,126 | 0,146 | 0,167 | 0,188 | 0,209 | 0,230 | 0,251 | 0,293 | 0,335 | 0,377 | 0,419 | 0,460 | 0,502 | 0,544 | 0,586 | 0,628 |
500 | 0,093 | 0,116 | 0,140 | 0,163 | 0,186 | 0,209 | 0,233 | 0,256 | 0,279 | 0,326 | 0,372 | 0,419 | 0,465 | 0,512 | 0,558 | 0,605 | 0,651 | 0,698 |
550 | 0,102 | 0,128 | 0,153 | 0,179 | 0,205 | 0,230 | 0,256 | 0,281 | 0,307 | 0,358 | 0,409 | 0,460 | 0,512 | 0,563 | 0,614 | 0,665 | 0,716 | 0,767 |
600 | 0,112 | 0,140 | 0,167 | 0,195 | 0,223 | 0,251 | 0,279 | 0,307 | 0,335 | 0,391 | 0,446 | 0,502 | 0,558 | 0,614 | 0,670 | 0,725 | 0,781 | 0,837 |

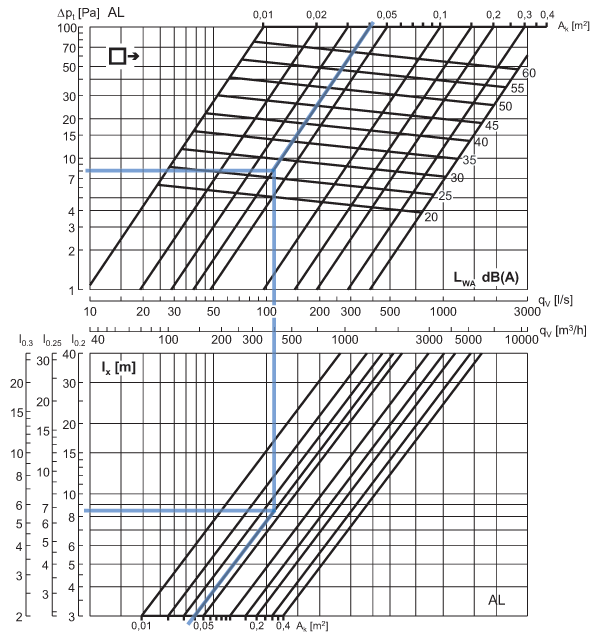

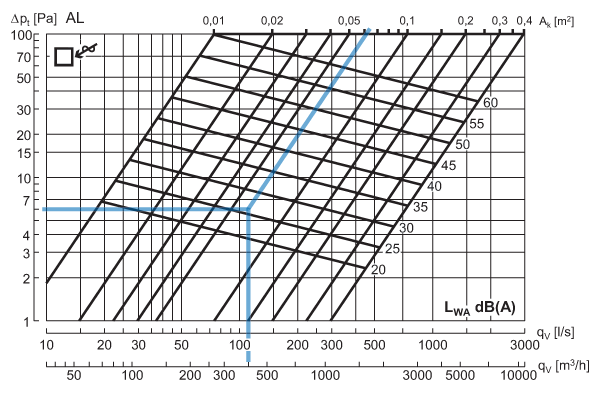

Szybki dobór, nawiew powietrza, AL-10
Dane ważne dla: nawiewu powietrza, warunki izotermiczne, zasięg bez efektu coandy (odległość >800 mm od sufitu).
Oznaczenia: Ak = powierzchnia efektywna [m²]; Vk = prędkość efektywna [m/s]; Δpt = całkowita strata ciśnienia [Pa]; LWA = poziom mocy akustycznej [dB(A)]; l0.2 = zasięg do prędkości 0,2 [m/s].
H = 100
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||||||||
[m³/h] | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | |
[l/s] | 28 | 42 | 56 | 69 | 83 | 97 | 111 | 139 | 167 | 194 | 222 | 250 | |
200x100 (0,010) |
LWA Vk Δpt l0.2 |
24 2,7 8 4,2 |
36 4 18 6,3 |
46 5,4 31 8,4 |
|||||||||
300x100 (0,017) |
LWA Vk Δpt l0.2 |
<20 1,7 3 3,3 |
23 2,5 7 5 |
32 3,4 12 6,6 |
38 4,1 19 8,2 |
44 5 27 9,8 |
49 5,8 37 11,5 |
||||||
400x100 (0,023) |
LWA Vk Δpt l0.2 |
<20 1,8 4 4,3 |
22 2,4 6 5,7 |
29 3 10 7 |
35 3,6 14 8,4 |
40 4,2 19 9,8 |
44 4,9 25 11,2 |
||||||
500x100 (0,029) |
LWA Vk Δpt l0.2 |
<20 1,9 4 5 |
22 2,4 6 6,2 |
28 2,9 9 7,4 |
33 3,3 12 8,7 |
37 3,8 16 10 |
44 4,8 25 12,5 |
50 5,7 36 15 |
|||||
600x100 (0,035) |
LWA Vk Δpt l0.2 |
<20 2 4 5,6 |
22 2,3 6 6,8 |
27 2,7 8 7,9 |
31 3,1 11 9 |
38 3,9 17 11,3 |
44 4,7 24 13,6 |
49 5,5 33 15,8 |
|||||
800x100 (0,048) |
LWA Vk Δpt l0.2 |
<20 1,7 3 5,8 |
<20 2 4 6,8 |
22 2,3 6 7,8 |
29 2,9 9 9,7 |
35 3,5 13 11,7 |
40 4,1 18 13,6 |
44 4,6 23 15,5 |
48 5,2 30 17,5 |
H = 150
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||||||||||
[m³/h] | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1250 | 1500 | |
[l/s] | 56 | 69 | 83 | 97 | 111 | 139 | 167 | 194 | 222 | 250 | 278 | 347 | 417 | |
300x150 (0,029) |
LWA Vk Δpt l0.2 |
<20 1,9 4 5 |
22 2,4 6 6,2 |
28 2,9 9 7,5 |
33 3,3 12 8,7 |
37 3,8 16 10 |
44 4,8 25 12,5 |
50 5,7 36 15 |
||||||
400x150 (0,040) |
LWA Vk Δpt l0.2 |
<20 1,7 3 5,3 |
<20 2,1 5 6,4 |
23 2,4 6 7,4 |
27 2,8 8 8,5 |
35 3,5 13 10,6 |
40 4,2 19 12,8 |
45 4,9 25 14,9 |
50 5,6 33 17 |
|||||
500x150 (0,051) |
LWA Vk Δpt l0.2 |
<20 1,6 3 5,6 |
<20 1,9 4 6,6 |
20 2,2 5 7,5 |
27 2,7 8 9,4 |
33 3,3 12 11,3 |
38 3,8 16 13,2 |
42 4,4 21 15,1 |
46 4,9 26 17 |
50 5,5 32 18,9 |
||||
600x150 (0,062) |
LWA Vk Δpt l0.2 |
<20 1,6 3 6 |
<20 1,8 3 6,8 |
22 2,3 5 8,6 |
28 2,7 8 10,3 |
32 3,1 11 12 |
37 3,6 14 13,7 |
40 4,1 18 15,4 |
44 4,5 22 17,1 |
|||||
800x150 (0,083) |
LWA Vk Δpt l0.2 |
<20 1,7 3 7,4 |
<20 2 4 8,8 |
23 2,3 6 10,3 |
28 2,7 8 11,8 |
31 3 10 13,2 |
35 3,3 12 14,7 |
42 4,2 19 18,4 |
48 5 27 22,1 |
H = 200
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||||||||
[m³/h] | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1250 | 1500 | 2000 | |
[l/s] | 97 | 111 | 139 | 167 | 194 | 222 | 250 | 278 | 347 | 417 | 556 | |
400x200 (0,057) |
LWA Vk Δpt l0.2 |
<20 1,7 3 6,2 |
<20 1,9 4 7,1 |
24 2,4 6 8,9 |
30 2,9 9 10,7 |
35 3,4 13 12,4 |
39 3,9 16 14,2 |
43 4,4 21 16 |
46 4,9 26 17,8 |
|||
500x200 (0,073) |
LWA Vk Δpt l0.2 |
<20 1,5 3 6,3 |
<20 1,9 4 7,9 |
23 2,3 6 9,5 |
27 2,7 8 11 |
32 3,1 10 12,6 |
36 3,4 13 14,2 |
39 3,8 16 15,8 |
46 4,8 25 19,7 |
|||
600x200 (0,088) |
LWA Vk Δpt l0.2 |
<20 1,6 3 7,2 |
<20 1,9 4 8,6 |
22 2,2 5 10 |
26 2,5 7 11,4 |
30 2,8 9 12,9 |
33 3,2 11 14,3 |
40 3,9 17 17,9 |
46 4,7 24 21,5 |
|||
800x200 (0,119) |
LWA Vk Δpt l0.2 |
<20 1,6 3 8,6 |
<20 1,9 4 9,8 |
21 2,1 5 11,1 |
24 2,3 6 12,3 |
31 2,9 9 15,4 |
37 3,5 13 18,5 |
46 4,7 24 24,7 |
H = 300
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||||||
[m³/h] | 700 | 800 | 900 | 1000 | 1250 | 1500 | 2000 | 2500 | 3000 | |
[l/s] | 194 | 222 | 250 | 278 | 347 | 417 | 556 | 694 | 833 | |
500x300 (0,116) |
LWA Vk Δpt l0.2 |
<20 1,7 3 8,7 |
<20 1,9 4 10 |
22 2,2 5 11,2 |
25 2,4 6 12,5 |
32 3 10 15,6 |
38 3,6 14 18,7 |
47 4,8 25 25 |
||
600x300 (0,141) |
LWA Vk Δpt l0.2 |
<20 1,6 3 9,1 |
<20 1,8 3 10,2 |
<20 2 4 11,3 |
26 2,5 7 14,2 |
32 3 9 17 |
41 3,9 17 22,7 |
48 4,9 26 >25 |
||
800x300 (0,190) |
LWA Vk Δpt l0.2 |
<20 1,5 2 9,7 |
<20 1,8 4 12,2 |
23 2,2 5 14,6 |
32 2,9 9 19,5 |
39 3,6 14 24,3 |
45 4,4 21 >25 |
Szybki dobór, wywiew powietrza, AL-10 / AL-11
Dane ważne dla: wywiewu powietrza.
Oznaczenia: Ak = powierzchnia efektywna [m²]; Vk = prędkość efektywna [m/s]; Δpt = całkowita strata ciśnienia [Pa]; LWA = poziom mocy akustycznej [dB(A)].
H = 100
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||||||
[m³/h] | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | |
[l/s] | 28 | 42 | 56 | 69 | 83 | 97 | 111 | 139 | 167 | 194 | |
200x100 (0,010) |
LWA Vk Δpt |
30 2,7 13 |
42 4 30 |
||||||||
300x100 (0,017) |
LWA Vk Δpt |
<20 1,7 5 |
30 2,5 12 |
39 3,4 21 |
45 4,1 31 |
||||||
400x100 (0,023) |
LWA Vk Δpt |
<20 1,2 3 |
22 1,8 6 |
31 2,4 11 |
37 3 17 |
43 3,6 24 |
47 4,2 33 |
||||
500x100 (0,029) |
LWA Vk Δpt |
<20 1,4 4 |
25 1,9 7 |
31 2,4 10 |
36 2,9 15 |
41 3,3 20 |
45 3,8 27 |
||||
600x100 (0,035) |
LWA Vk Δpt |
<20 1,2 3 |
20 1,6 5 |
26 2 7 |
31 2,3 10 |
36 2,7 14 |
40 3,1 18 |
47 3,9 28 |
|||
800x100 (0,048) |
LWA Vk Δpt |
<20 1,2 3 |
<20 1,4 4 |
24 1,7 6 |
28 2 8 |
32 2,3 10 |
39 2,9 15 |
45 3,5 22 |
49 4,1 30 |
H = 150
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||||||||
[m³/h] | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | |
[l/s] | 42 | 56 | 69 | 83 | 97 | 111 | 139 | 167 | 194 | 222 | 250 | 278 | |
300x150 (0,029) |
LWA Vk Δpt |
<20 1,4 4 |
25 1,9 7 |
31 2,4 10 |
36 2,9 15 |
41 3,3 20 |
45 3,8 27 |
||||||
400x150 (0,040) |
LWA Vk Δpt |
<20 1,4 4 |
23 1,7 5 |
28 2,1 8 |
33 2,4 11 |
37 2,8 14 |
44 3,5 22 |
49 4,2 32 |
|||||
500x150 (0,051) |
LWA Vk Δpt |
<20 1,1 2 |
<20 1,4 3 |
22 1,6 5 |
27 1,9 7 |
31 2,2 9 |
38 2,7 14 |
43 3,3 20 |
47 3,8 27 |
||||
600x150 (0,062) |
LWA Vk Δpt |
<20 1,1 2 |
<20 1,3 3 |
22 1,6 5 |
26 1,8 6 |
33 2,3 9 |
38 2,7 13 |
43 3,1 18 |
47 3,6 24 |
50 4,1 30 |
|||
800x150 (0,083) |
LWA Vk Δpt |
<20 1,2 2 |
<20 1,3 3 |
25 1,7 5 |
30 2 7 |
35 2,3 10 |
39 2,7 13 |
42 3 16 |
46 3,3 20 |
H = 200
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||||||||
[m³/h] | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1250 | 1500 | |
[l/s] | 69 | 83 | 97 | 111 | 139 | 167 | 194 | 222 | 250 | 278 | 347 | 417 | |
400x200 (0,057) |
LWA Vk Δpt |
<20 1,2 3 |
<20 1,5 4 |
24 1,7 5 |
28 1,9 7 |
35 2,4 11 |
40 2,9 16 |
45 3,4 21 |
49 3,9 28 |
||||
500x200 (0,073) |
LWA Vk Δpt |
<20 1,1 2 |
<20 1,3 3 |
22 1,5 4 |
28 1,9 7 |
34 2,3 10 |
38 2,7 13 |
42 3,1 17 |
46 3,4 22 |
49 3,8 27 |
|||
600x200 (0,088) |
LWA Vk Δpt |
<20 1,1 2 |
<20 1,3 3 |
24 1,6 5 |
29 1,9 7 |
33 2,2 9 |
37 2,5 12 |
41 2,8 15 |
44 3,2 18 |
||||
800x200 (0,119) |
LWA Vk Δpt |
<20 1,2 2 |
21 1,4 4 |
26 1,6 5 |
30 1,9 6 |
33 2,1 8 |
36 2,3 10 |
43 2,9 16 |
49 3,5 22 |
H = 300
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||||||
[m³/h] | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1250 | 1500 | 2000 | |
[l/s] | 111 | 139 | 167 | 194 | 222 | 250 | 278 | 347 | 417 | 556 | |
500x300 (0,116) |
LWA Vk Δpt |
<20 1 2 |
<20 1,2 3 |
22 1,4 4 |
26 1,7 5 |
30 1,9 7 |
34 2,2 9 |
37 2,4 11 |
44 3 16 |
49 3,6 24 |
|
600x300 (0,141) |
LWA Vk Δpt |
<20 1 2 |
<20 1,2 3 |
21 1,4 3 |
26 1,6 5 |
29 1,8 6 |
32 2 7 |
39 2,5 11 |
44 3 16 |
||
800x300 (0,190) |
LWA Vk Δpt |
<20 1 2 |
<20 1,2 2 |
21 1,3 3 |
25 1,5 4 |
31 1,8 6 |
37 2,2 9 |
45 2,9 16 |
Wydajność
Strumień powietrza qv [l/s] i [m3/h], strata ciśnienia całkowitego Δpt [Pa], zasięg l0.2 [m] oraz poziom mocy akustycznej LWA [dB(A)] można zobaczyć na wykresach.
Nawiew powietrza
Przykład: wymiar kratki (L×H): 400×100 mm, powierzchnia wolna Ak: 0,004 m², przepływ powietrza qv: 400 m³/h (111 l/s).
Wynik: poziom mocy akustycznej LWA: ~27 [dB(A)], całkowita strata ciśnienia Δpt: ~8 [Pa], zasięg Δl0.2: ~8,5 [m].
Dane ważne dla: nawiewu powietrza, ustawienie lameli 0º, warunki izotermiczne, zasięg bez efektu coandy (odgległość > 800 mm do sufitu).
Wywiew powietrza
Przykład: wymiar kratki (L×H): 600×150 mm, powierzchnia wolna Ak: 0,062 m², przepływ powietrza qv: 400 m³/h (111 l/s).
Wynik: poziom mocy akustycznej LWA: ~26 [dB(A)], całkowita strata ciśnienia Δpt: ~6 [Pa].
Dane ważne dla: wywiewu powietrza.
W przypadku kratek o wolnej powierzchni > 0,4 m2 zalecamy skorzystanie z narzędzia do obliczeń online Lindab znajdującego się na stronie www.lindQST.com.
Rozpraszanie strumienia powietrza
Zasięg lxx [m] ze średnią prędkością 0,2, 0,25 i 0,3 m/s, czołowe kierownice stałe pod kątem 0° oraz (jeśli występują) drugi rząd kierownic regulowanych osadzonych pod kątem 0°, bez efektu coandy (odległość od kratki do sufitu ponad 800 mm), można zobaczyć na wykresach.
Poziom mocy akustycznej LWA
Poziom mocy akustycznej LWA [dB(A)] dla przednich kierownic nieruchomych ustawionych pod kątem 0° oraz, (jeśli występuje), drugi rząd kierownic ustawionych pod kątem 0°, można zobaczyć na wykresach. Poziomy mocy akustycznej odnoszą się do kratek bez przepustnicy regulacyjnej. Korekta poziomów mocy akustycznej na ustawieniach przepustnicy [dB] znajduje się w poniższej tabeli.
Poziom mocy akustycznej w zależności od częstotliwości
Poziom mocy akustycznej w paśmie częstotliwości jest zdefiniowany jako LWf = LWA+Kok. Wartości Kok podane są w poniższej tabeli.
Częstotliwość [Hz] | ||||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
Nawiew | 6 | 5 | 1 | -3 | -9 | -14 | -12 | -8 |
Wywiew | 8 | 6 | 0 | -4 | -7 | -12 | -10 | -9 |
Przeciwbieżna przepustnica regulacyjna DGA
Korekta całkowitej straty ciśnienia Δpt [Pa] i poziomu mocy akustycznej LWA [dB(A)] przy użyciu przepustnicy. Patrz tabela poniżej.
Ustawienie przepustnicy | Otwarta | 25% zamknięta | 50% zamknięta |
Całkowita strata ciśnienia Δpt | x 1,2 | x 1,9 | x 10 |
Poziom mocy akustycznej LWA | + 1 | + 9 | + 27 |
Powietrze wywiewane
- Całkowita strata ciśnienia Δpt: x 0,83.
- Poziom mocy akustycznej LWA:- 2.
Zasięg

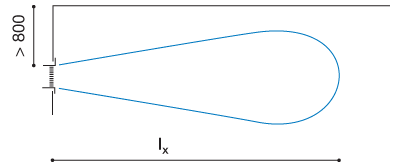

Wszystkie podane dane dotyczące zasięgu odnoszą się do instalacji w odległości większej niż 800 mm od sufitu.

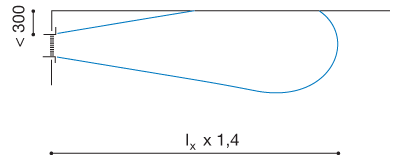

W przypadku kratek zainstalowanych w odległości mniejszej niż 300 mm od sufitu, strumień powietrza zostaje zwiększony o 40%:
lx wynikowo = 1,4 x lx wynik z diagramu
Kod zamówienia
0: bez ramki:
1: 25 mm
2: 25 mm z kierunkiem
3: płaska 20 mm
4: płaska 9 mm
5: płaska 9 mm z kierunkiem
6: bez kołnierza
0: stała 0º (wszystkie ramki)
1: stała 15º (wszystkie ramki)
2: 0º z drzwiczkami z jednej strony, lewej albo prawej (tylko ramka 1)
3: 0º z drzwiczkami z dwóch stron (tylko ramka 1)
4: 15º z drzwiczkami z lewej strony (tylko ramka 1)
5: 15º z drzwiczkami z prawej strony (tylko ramka 1)
6: 15º z drzwiczkami z dwóch stron (tylko ramka 1)
7: zdejmowana 0º (tylko ramka 6)
8: zdejmowana 15º (tylko ramka 6)
(brak): nieprzygotowany (wszystkie ramki)
C: klipsy (tylko ramka 1 + 2)
CM: klipsy + ramka montażowa (tylko ramka 1 + 2)
V: montaż z widocznymi śrubami (tylko ramka 1 + 2)
VM: widoczne śruby + ramka (tylko ramka 1 + 2)
H: montaż z ukrytymi śrubami (tylko ramka 1 + 2)
HM: montaż z ukrytymi śrubami + ramka (tylko ramka 1 + 2)
B: mostek montażowy (tylko ramka 4 + 5)
F: wsporniki mocujące (tylko ramka 4 + 5 + 6)
(brak): brak akcesoriów
D: przeciwbieżna przepustnica regulacyjna
200 - 2000
75 - 600
(brak): aluminium anodowane
9010: RAL 9010, połysk 30
9003: RAL 9003, połysk 30
xxxx: na zamówienie, inny kolor RAL
Karta katalogowa produktu:
Cenniki:
Regulaminy:
dla Konsumentów i Przedsiębiorców na prawach konsumenta dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 192 Ogólne Warunki Sprzedaży Produktów Lindab Sp. z o.o.
dla Przedsiębiorców
dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 215 Warunki Dostaw Produktów Lindab Sp. z o.o.
dla Przedsiębiorców do Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 222 kB | pobrano: 143 Warunki Obrotu Opakowaniami Zwrotnymi
Lindab Sp. z o.o.
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 133 kB | pobrano: 130
Broszury i ulotki:
aktualizacja: 2023-02-20 | typ: PDF | rozmiar: 8,93 MB | pobrano: 3391 Elementy dystrybucji powietrza Lindab
aktualizacja: 2022-01-18 | typ: PDF | rozmiar: 1,70 MB | pobrano: 1600 Kratki wentylacyjne Lindab
aktualizacja: 2022-01-18 | typ: PDF | rozmiar: 1,23 MB | pobrano: 1209
