Przeciwbieżna przepustnica regulacyjna DGA
Przeciwbieżna przepustnica regulacyjna DGA
Przeciwbieżna przepustnica regulacyjna DGA

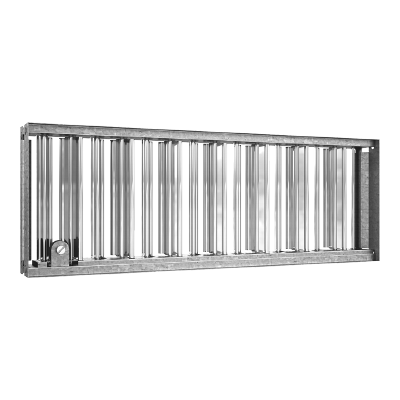

Przeciwbieżna przepustnica regulacyjna DGA może być montowana do kratek aluminiowych AD, AL, AR i AC. Może być również wykorzystywana z aluminiowymi kratkami WLA-11.
Przeciwbieżna przepustnica regulacyjna utrzymywana jest w miejscu przez specjalne opatentowane zaciski, przeznaczone zarówno do mocowania przepustnicy na kratce, jak i do montażu na ramce montażowej lub w skrzynce rozprężnej PBA.
Przepustnice DGA wykonane są w całości ze stali ocynkowanej i posiadają mechanizm do jednoczesnego otwierania lub zamykania wszystkich łopatek (za pomocą wkrętakaśrubokręta).
DGA wyposażona jest w sprężynę zapobiegającą wibrowaniuposiada drut sprężynowy, który zapobiega stukotaniu łopatek.
Konserwacja
W celu uzyskania dostępu do przepustnicy lub kanału należy zdemontować kratkę. Części zewnętrzne można przetrzeć wilgotną ścierką.
Materiały i wykończenie:
- przeciwbieżna przepustnica regulacyjna: stal ocynkowana.
Wymiary minimalne i maksymalne
| H / L | 100 | → | 600 | → | 800 | → | 1000 | → | 1200 | → | 1600 | → | 2000 |
| 75 | • | • | • | • | • | • | • | •• | •• | •• | •• | •• | •• |
| ↓ | • | • | • | • | • | • | • | •• | •• | •• | •• | •• | •• |
| 400 | • | • | • | • | • | • | • | •• | •• | •• | •• | •• | •• |
| 500 | • | • | • | • | • | •• | •• | •• | •• | •• | •• | ||
| 600 | • | • | • | •• | •• | •• | •• | •• | •• | ||||
| ↓ | •• | •• | •• | •• | •• | •• | •• | ||||||
| 800 | •• | •• | •• | •• | •• | •• | •• | ||||||
| ↓ | •• | •• | •• | •• | •• | ||||||||
| 1000 | •• | •• | •• | •• | •• | ||||||||
| ↓ | •• | •• | •• | ||||||||||
| 1200 | •• | •• | •• |
• pojedynczy element •• wiele elementów
DGA z montażem z ukrytymi śrubami:
| H / L | 600 | → | 1000 | → | 1200 |
| 300 | • | • | • | ||
| ↓ | • | ||||
| 600 | • | ||||
| ↓ | |||||
| 1000 |
• kompatybilne z DGA
Kratki standardowe są dostępne w odstępach co 50 mm w zakresach podanych powyżej wymiarów minimalnych i maksymalnych. Rozmiary niestandardowe są dostępne na życzenie.

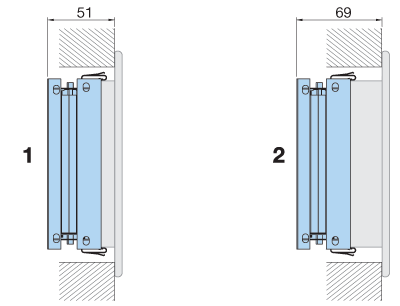

kratka z 1 rzędem kierownic / kratka z 2 rzędami kierownic

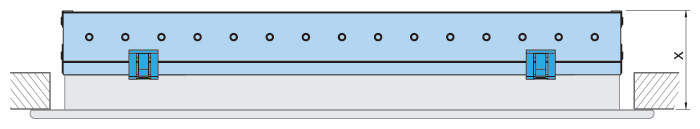

Montaż typu C, CM, V i VM. Dostępna jest przepustnica DGA z zatrzaskami.

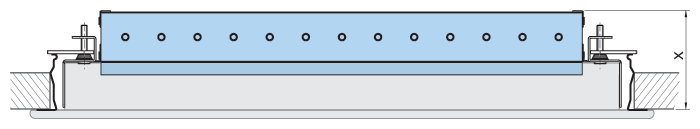

Montaż typu H lub HM posiada opcję skróconej przepustnicy DGA ze względu na ukrytą śrubę.
Przepustnica jest montowana fabrycznie i nie jest demontowalna.
x = 51 mm
Kod zamówienia
100 - 2000
75 - 1200
