Kratka aluminiowa regulowana AC

Opis Wymiary Montaż Akcesoria Dane techniczne Kod zamówienia Pliki do pobrania

AC to aluminiowa kratka nawiewna z regulowanymi, zakrzywionymi kierownicami, z pojedynczym lub podwójnym odchyleniem w pionie, lub poziomie, przeznaczona zarówno do montażu ściennego jak i sufitowego. Kratka jest dostępna z kilkoma opcjami montażu i może być dostarczona z ramką montażową, przeciwbieżną przepustnicą regulacyjną i akcesoriami do skrzynki rozprężnej.

Kratki są dostępne w 2 wersjach:

Global: otwór w ścianie ma wymiary L + 5 x H + 5;
Nordic: otwór w ścianie ma wymiary L x H.

LindQST

Skorzystaj z zaawansowanego narzędzia online LindQST, aby obliczyć pełną gamę kratek i znaleźć odpowiedni rodzaj oraz wymiary dla wszystkich zastosowań. Wybór produktów, wymiarowanie pomieszczenia oraz wyszukiwanie dokumentacji są łatwo dostępne bezpośrednio na stronie internetowej lub urządzeniach mobilnych.

Znajdziesz to i wiele więcej na www.lindQST.com.

Konserwacja

Zdjąć kratkę w celu uzyskania dostępu do skrzynki rozprężnej lub kanału. Części zewnętrzne należy przetrzeć wilgotną ścierką..

Akcesoria:

skrzynka rozprężna: PBA, VBX;
ramka montażowa: MFA;
przeciwbieżna przepustnica regulacyjna: DGA.

Materiały i wykończenie:

ramka i kierownice: aluminium anodowane;
ramka montażowa: stal ocynkowana;
przeciwbieżna przepustnica regulacyjna: stal ocynkowana.

Standardowe wykończenie kratek:

aluminium anodowane;
RAL 9010, połysk 30;
RAL 9003, połysk 30.

Kratki dostępne są również w innych kolorach. Prosimy o kontakt z działem sprzedaży Lindab w celu uzyskania dalszych informacji.

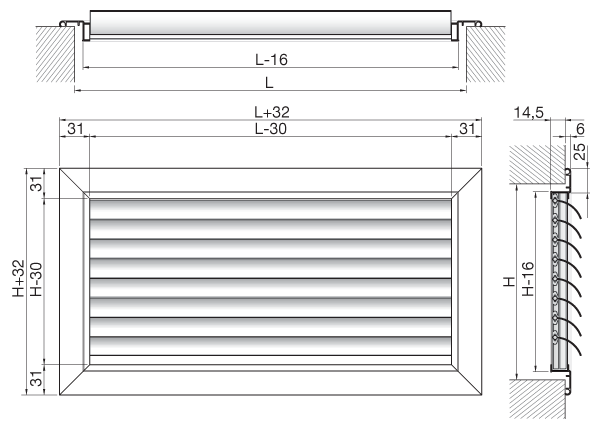

Wymiary minimalne i maksymalne

AC-11 / AC-13:

H [mm] / L [mm]	200	→	1200	→	1500
100	•	•	•	•	•
↓	•	•	•	•	•
500	•	•	•	•	•
↓	•	•	•
1200	•	•	•

AC-12 / AC-14:

H [mm] / L [mm]	200	→	1200	→	1500
150	•	•	•	•	•
↓	•	•	•	•	•
500	•	•	•	•	•
↓	•	•	•
1200	•	•	•

Kratki standardowe są dostępne w odstępach co 50 mm w zakresach podanych powyżej wymiarów minimalnych i maksymalnych. Rozmiary niestandardowe są dostępne na życzenie.

Ramka i siatka

AC-11, ramka 25 mm z poziomymi wygiętymi kierownicami - odchylenie pojedyncze:

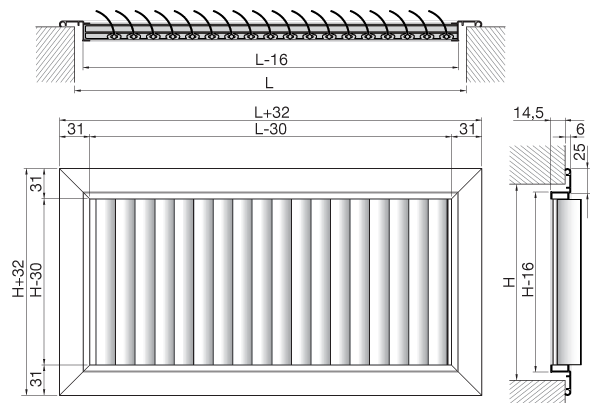

AC-12, ramka 25 mm z pionowymi wygiętymi kierownicami - odchylenie pojedyncze:

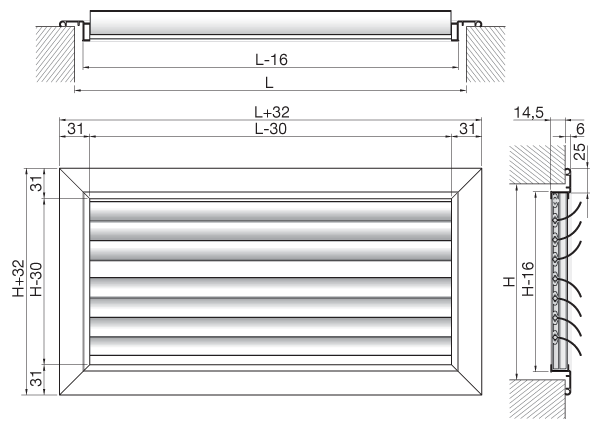

AC-13, ramka 25 mm z poziomymi wygiętymi kierownicami - odchylenie podwójne:

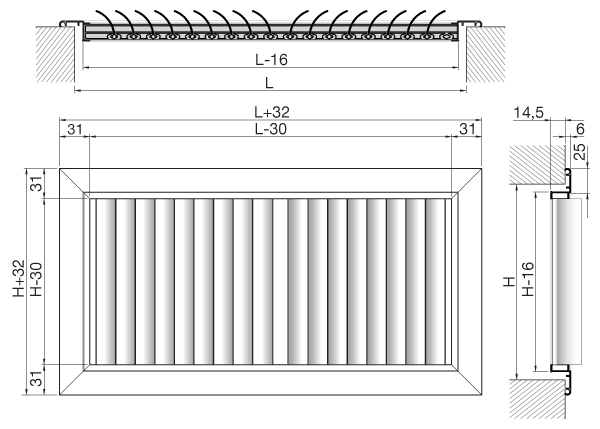

AC-14, ramka 25 mm z pionowymi wygiętymi kierownicami - odchylenie podwójne:

Nieprzygotowany:

C - klipsy / CM - klipsy + ramka montażowa:

V* - widoczne otwory na śruby / VM* - widoczne otwory na śruby + ramka montażowa:

* śruby nie są dołączone

H - ukryte śruby / HM - ukryte śruby + ramka montażowa:

** ograniczenie maks. długości: 1200 mm, maks. wysokości: 1000 mm.

Bez przepustnicy

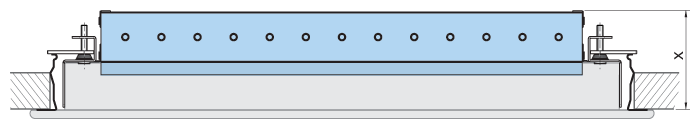

D - przeciwbieżna przepustnica regulacyjna DGA

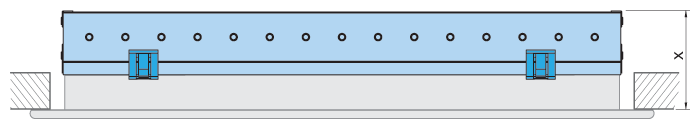

AC z montażem typu C, CM, V i VM. Dostępna jest przepustnica DGA z zatrzaskami.

AC z montażem typu H lub HM posiada opcję skróconej przepustnicy DGA ze względu na ukrytą śrubę.
Przepustnica jest montowana fabrycznie i nie jest demontowalna.
x = 51 mm

Dostępne wymiary DGA:

H / L

100

→

600

→

800

→

1000

→

1200

→

1600

→

2000

•

••

↓

•

••

400

•

••

500

•

••

600

•

••

↓

••

800

••

↓

••

1000

••

↓

••

1200

••

• pojedynczy element •• wiele elementów

DGA z montażem z ukrytymi śrubami:

H / L	600	→	1000	→	1200
300	•	•	•
↓	•
600	•
↓
1000

Szczegóły na stronie www.lindQST.com.

Powierzchnia wolna

AC-11 / AC-12, kratka z wygiętymi kierownicami, odchylenie pojedyncze

L	200	250	300	350	400	450	500	550	600	700	800	900	1000
H	A_k [m²]
100	0,006	0,008	0,010	0,011	0,013	0,015	0,016	0,018	0,020	0,023	0,027	0,030	0,033
150	0,010	0,013	0,015	0,018	0,021	0,023	0,026	0,029	0,032	0,037	0,042	0,048	0,053
200	0,014	0,017	0,021	0,025	0,028	0,032	0,036	0,040	0,043	0,051	0,058	0,066	0,073
250	0,017	0,022	0,027	0,031	0,036	0,041	0,046	0,050	0,055	0,064	0,074	0,083	0,093
300	0,021	0,027	0,033	0,038	0,044	0,050	0,055	0,061	0,067	0,078	0,090	0,101	0,112
350	0,025	0,032	0,038	0,045	0,052	0,058	0,065	0,072	0,079	0,092	0,105	0,119	0,132
400	0,029	0,036	0,044	0,052	0,059	0,067	0,075	0,083	0,090	0,106	0,121	0,137	0,152
450	0,032	0,041	0,050	0,058	0,067	0,076	0,085	0,093	0,102	0,119	0,137	0,154	0,172
500	0,036	0,046	0,056	0,065	0,075	0,085	0,094	0,104	0,114	0,133	0,153	0,172	0,191
550	0,040	0,051	0,061	0,072	0,083	0,093	0,104	0,115	0,126	0,147	0,168	0,190	0,211
600	0,044	0,055	0,067	0,079	0,090	0,102	0,114	0,126	0,137	0,161	0,184	0,208	0,231
700	0,051	0,065	0,079	0,092	0,106	0,120	0,133	0,147	0,161	0,188	0,216	0,243	0,270
800	0,059	0,074	0,090	0,106	0,121	0,137	0,153	0,169	0,184	0,216	0,247	0,279	0,310
900	0,066	0,084	0,102	0,119	0,137	0,155	0,172	0,190	0,208	0,243	0,279	0,314	0,349
1000	0,074	0,093	0,113	0,133	0,152	0,172	0,192	0,212	0,231	0,271	0,310	0,350	0,389

AC-13 / AC-14, kratka z wygiętymi kierownicami, odchylenie podwójne

L	200	250	300	350	400	450	500	550	600	700	800	900	1000
H	A_k [m²]
100	0,005	0,006	0,008	0,010	0,012	0,013	0,015	0,017	0,018	0,022	0,025	0,029	0,032
150	0,007	0,010	0,013	0,016	0,018	0,021	0,024	0,026	0,029	0,035	0,040	0,045	0,051
200	0,010	0,014	0,018	0,021	0,025	0,029	0,032	0,036	0,040	0,047	0,055	0,062	0,070
250	0,013	0,018	0,022	0,027	0,032	0,036	0,041	0,046	0,051	0,060	0,069	0,079	0,088
300	0,016	0,021	0,027	0,033	0,039	0,044	0,050	0,056	0,061	0,073	0,084	0,096	0,107
350	0,018	0,025	0,032	0,039	0,045	0,052	0,059	0,065	0,072	0,086	0,099	0,112	0,126
400	0,021	0,029	0,037	0,044	0,052	0,060	0,067	0,075	0,083	0,098	0,114	0,129	0,145
450	0,024	0,033	0,041	0,050	0,059	0,067	0,076	0,085	0,094	0,111	0,128	0,146	0,163
500	0,027	0,036	0,046	0,056	0,066	0,075	0,085	0,095	0,104	0,124	0,143	0,163	0,182
550	0,029	0,040	0,051	0,062	0,072	0,083	0,094	0,104	0,115	0,137	0,158	0,179	0,201
600	0,032	0,044	0,056	0,067	0,079	0,091	0,102	0,114	0,126	0,149	0,173	0,196	0,220
700	0,038	0,051	0,065	0,079	0,093	0,106	0,120	0,134	0,147	0,175	0,202	0,230	0,257
800	0,043	0,059	0,075	0,090	0,106	0,122	0,137	0,153	0,169	0,200	0,232	0,263	0,295
900	0,049	0,066	0,084	0,102	0,120	0,137	0,155	0,173	0,190	0,226	0,261	0,297	0,332
1000	0,054	0,074	0,094	0,113	0,133	0,153	0,172	0,192	0,212	0,251	0,291	0,330	0,370

Szybki dobór, nawiew powietrza, AC-11 / AC-12

Dane ważne dla: nawiewu powietrza, ustawienie kierownic 0º, warunki izotermiczne, zasięg bez efektu sufitowego (odległość >800 mm od sufitu).

Oznaczenia: A_k = powierzchnia efektywna [m²]; V_k = prędkość efektywna [m/s]; Δp_t = całkowita strata ciśnienia [Pa]; L_WA = poziom mocy akustycznej [dB(A)]; l_0.2 = zasięg do prędkości 0,2 [m/s].

H = 100

Wymiar kratki [mm] (A_k)	Przepływ powietrza
	[m³/h]	50	80	120	200	250	300	350	400	500
	[l/s]	14	22	33	56	69	83	97	111	139
200x100 (0,006)	L_WA V_k Δp_t l_0.2	26 2,3 4 1,6	38 3,6 9 2,5	48 5,4 20 3,7
300x100 (0,010)	L_WA V_k Δp_t l_0.2	<20 1,5 1 1,3	26 2,3 4 2	36 3,5 8 3	50 5,9 24 5
400x100 (0,013)	L_WA V_k Δp_t l_0.2		<20 1,7 2 1,7	28 2,6 4 2,6	42 4,3 13 4,3	47 5,3 20 5,2
500x100 (0,016)	L_WA V_k Δp_t l_0.2		<20 1,3 1 1,6	22 2 3 2,3	36 3,4 8 3,8	41 4,2 12 4,7	46 5,1 18 5,6	50 5,9 24 6,5
600x100 (0,020)	L_WA V_k Δp_t l_0.2			<20 1,7 2 2,1	31 2,8 6 3,5	36 3,5 8 4,2	41 4,2 12 5,1	45 4,9 17 5,9	48 5,6 22 6,7
800x100 (0,027)	L_WA V_k Δp_t l_0.2				23 2,1 3 3	28 2,6 5 3,7	33 3,1 7 4,4	37 3,6 9 5,1	40 4,2 12 5,8	46 5,2 19 7,2

H = 150

Wymiar kratki [mm] (A_k)	Przepływ powietrza
	[m³/h]	80	120	200	250	300	350	400	500	600	700	800	900
	[l/s]	22	33	56	69	83	97	111	139	167	194	222	250
300x150 (0,015)	L_WA V_k Δp_t l_0.2	<20 1,4 1 1,6	24 2,2 3 2,4	38 3,7 9 3,9	43 4,5 14 4,8	48 5,4 20 5,8
400x150 (0,021)	L_WA V_k Δp_t l_0.2		<20 1,6 2 2	29 2,7 5 3,4	35 3,3 8 4,2	40 4 11 5	44 4,7 15 5,8	47 5,4 20 6,6
500x150 (0,026)	L_WA V_k Δp_t l_0.2			23 2,1 3 3	29 2,6 5 3,7	33 3,2 7 4,4	37 3,7 9 5,1	41 4,3 12 5,8	47 5,3 19 7,3
600x150 (0,042)	L_WA V_k Δp_t l_0.2			<20 1,8 2 2,7	23 2,2 3 3,4	28 2,6 5 4	32 3,1 6 4,7	36 3,5 9 5,3	42 4,4 13 6,6	46 5,3 19 7,9	50 6,2 26 9,1
800x150 (0,042)	L_WA V_k Δp_t l_0.2			<20 1,3 1 2,4	<20 1,6 2 2,9	20 2 3 3,4	24 2,3 4 4	28 2,6 5 4,5	34 3,3 7 5,6	38 3,9 11 6,7	42 4,6 14 7,8	46 5,2 19 8,9	49 5,9 24 9,9

H = 200

Wymiar kratki [mm] (A_k)	Przepływ powietrza
	[m³/h]	200	250	300	350	400	500	600	700	800	900	1000	1250
	[l/s]	56	69	83	97	111	139	167	194	222	250	278	347
400x200 (0,028)	L_WA V_k Δp_t l_0.2	21 2 3 2,9	26 2,4 4 3,5	31 2,9 6 4,2	35 3,4 8 4,9	39 3,9 10 5,6	44 4,9 16 6,9	49 5,9 24 8,3
500x200 (0,036)	L_WA V_k Δp_t l_0.2	<20 1,6 2 2,6	20 1,9 3 3,1	25 2,3 4 3,8	29 2,7 5 4,4	32 3,1 7 5	38 3,9 10 6,2	43 4,7 15 7,4	47 5,4 20 8,5	50 6,2 26 9,7
600x200 (0,043)	L_WA V_k Δp_t l_0.2	<20 1,3 1 2,3	<20 1,6 2 2,8	20 1,9 3 3,4	24 2,2 3 4	27 2,6 5 4,5	33 3,2 7 5,6	38 3,9 10 6,7	42 4,5 14 7,7	45 5,1 18 8,8	48 5,8 23 9,8
800x200 (0,058)	L_WA V_k Δp_t l_0.2			<20 1,4 1 2,9	<20 1,7 2 3,4	<20 1,9 3 3,8	25 2,4 4 4,8	30 2,9 6 5,7	34 3,3 8 6,5	37 3,8 10 7,5	40 4,3 13 8,4	43 4,8 16 9,3	49 6 24 11,5

H = 300

Wymiar kratki [mm] (A_k)	Przepływ powietrza
	[m³/h]	300	350	400	500	600	700	800	900	1000	1250	1500	1800	2000
	[l/s]	83	97	111	139	167	194	222	250	278	347	417	500	556
500x300 (0,055)	L_WA V_k Δp_t l_0.2	<20 1,5 2 3	<20 1,8 2 3,5	21 2 3 3,9	27 2,5 4 4,9	31 3 6 5,8	35 3,5 8 6,7	39 4 11 7,7	42 4,5 14 8,6	44 5 17 9,5	50 6,3 27 11,8
600x300 (0,067)	L_WA V_k Δp_t l_0.2		<20 1,5 1 3,1	<20 1,7 2 3,5	21 2,1 3 4,4	26 2,5 4 5,2	30 2,9 6 6,1	34 3,3 8 6,9	37 3,7 10 7,7	39 4,2 12 8,6	45 5,2 19 10,6	50 6,2 27 12,6
800x300 (0,090)	L_WA V_k Δp_t l_0.2				<20 1,6 2 3,7	<20 1,9 2 4,4	22 2,2 3 5,1	26 2,5 4 5,8	29 2,8 5 6,5	32 3,1 7 7,2	37 3,9 10 8,9	42 4,7 15 10,6	47 5,6 21 12,6	49 6,2 26 14

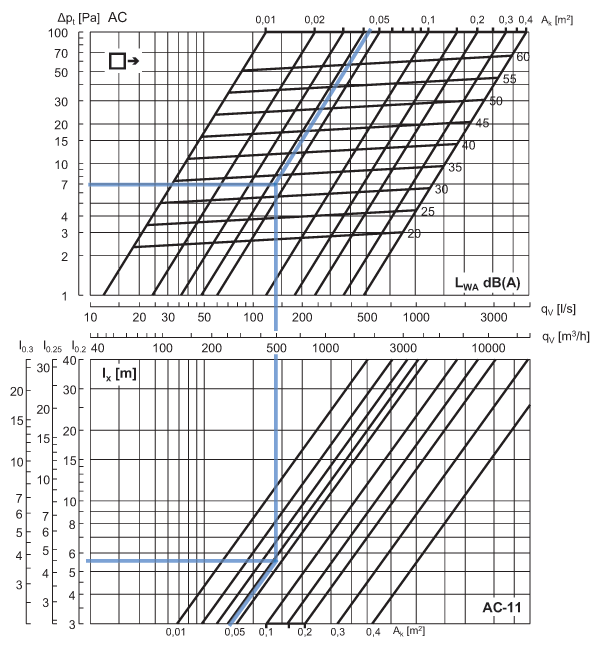

Wydajność

Strumień powietrza q_v [l/s] i [m³/h], strata ciśnienia całkowitego Δp_t [Pa], zasięg l_0.2 [m] oraz poziom mocy akustycznej L_WA [dB(A)] można zobaczyć na wykresach.

Przykład: wymiar kratki (L×H): 600×200 mm, powierzchnia wolna A_k: 0,043 m², przepływ powietrza q_v: 500 m³/h (139 l/s).

Wynik: poziom mocy akustycznej L_WA: ~33 [dB(A)], całkowita strata ciśnienia Δp_t: ~7 [Pa], zasięg Δl_0.2: ~5,6 [m].

Dane ważne dla: nawiew powietrza, ustawienie lameli 0º, warunki izotermiczne, zasięg bez efektu sufitowego (odgległość > 800 mm do sufitu).

W przypadku kratek o wolnej powierzchni > 0,4 m² zalecamy skorzystanie z narzędzia do obliczeń online Lindab znajdującego się na stronie www.lindQST.com.

Rozpraszanie strumienia powietrza

Zasięg l_x [m] ze średnią prędkością 0,2, 0,25 i 0,3 m/s, ustawienie łopatek 0° bez efektu sufitowego (odległość od kratki do sufitu ponad 800 mm) widać na wykresach. Korekta na rozproszenie - patrz tabela poniżej.

Poziom mocy akustycznej L_WA

Poziom mocy akustycznej L_WA [dB(A)] dla kierownic nieruchomych ustawionych pod kątem 0° można zobaczyć na wykresach. Poziomy mocy akustycznej odnoszą się do kratek bez przepustnicy regulacyjnej. Korekta poziomów mocy akustycznej na ustawieniach przepustnicy [dB] znajduje się w poniższej tabeli.

Poziom mocy akustycznej w zależności od częstotliwości

Poziom mocy akustycznej w paśmie częstotliwości jest zdefiniowany jako L_Wf = L_WA+K_ok. Wartości K_ok podane są w poniższej tabeli.

	Częstotliwość [Hz]
	63	125	250	500	1000	2000	4000	8000
Nawiew	-2	-1	-1	-2	-7	-11	-16	-18
Wywiew	-1	-2	-1	-4	-3	-6	-12	-20

Przeciwbieżna przepustnica regulacyjna DGA

Korekta całkowitej straty ciśnienia Δp_t [Pa] i poziomu mocy akustycznej L_WA [dB(A)] przy użyciu przepustnicy. Patrz tabela poniżej.

Ustawienie przepustnicy	Otwarta	25% zamknięta	50% zamknięta
Całkowita strata ciśnienia Δp_t	x 1,15	x 1,3	x 4
Poziom mocy akustycznej L_WA	+ 2	+ 6	+ 14

Powietrze wywiewane

Całkowita strata ciśnienia Δp_t: x 0,74.
Poziom mocy akustycznej L_WA:- 2.

Zasięg

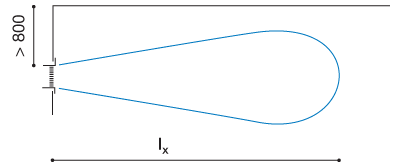

Wszystkie podane dane dotyczące zasięgu odnoszą się do instalacji w odległości większej niż 800 mm od sufitu.

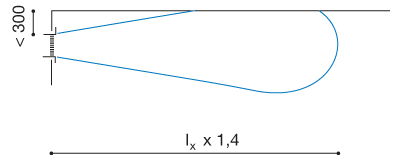

W przypadku kratek zainstalowanych w odległości mniejszej niż 300 mm od sufitu, strumień powietrza zostaje zwiększony o 40%:

l_{x wynikowo} = 1,4 x l_{x wynik z diagramu}

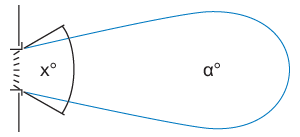

Rozpraszanie strumienia powietrza

Regulowane lamele dla różnych typów rozpraszania strumienia, wartość korekcji można zobaczyć w tabeli.

X = 45° = α = 35°
X = 90° = α = 60°

Kod zamówienia

AC -1 a -b -c -ddd -eee -ffff

Szczegóły kodu:

Produkt

-1

Ramka
1: 25 mm

Siatka
1: poziome wygięte kierownice - odchylenie pojedyncze
2: pionowe wygięte kierownice - odchylenie pojedyncze
3: poziome wygięte kierownice - odchylenie podwójne
4: pionowe wygięte kierownice - odchylenie podwójne

-b

Montaż
(brak): nieprzygotowany
C: klipsy
CM: klipsy + ramka montażowa
V: montaż z widocznymi śrubami
VM: widoczne śruby + ramka
H: montaż z ukrytymi śrubami
HM: montaż z ukrytymi śrubami + ramka

-c

Akcesoria
(brak): brak akcesoriów
D: przeciwbieżna przepustnica regulacyjna

-ddd

Rozmiar L [mm]
200 - 1500

-eee

Rozmiar H [mm]
100 - 1200 (dla AC-11 / AC-13)
150 - 1200 (dla AC-12 / AC-14)

-ffff

Standardowe wykończenie kratek
(brak): aluminium anodowane
9010: RAL 9010, połysk 30
9003: RAL 9003, połysk 30
xxxx: na zamówienie, inny kolor RAL
