Produkt marki Lindab

AFC to kratka wywiewna wyposażona w sztywny filtr klasy G3. Kratka AFC dostępna jest z kilkoma rodzajami siatek wykonanych z aluminium i jest zaprojektowana także do montażu w sufitach modułowych. Opcjonalnie dostępna jest siatka eggcrate o nachyleniu 0° lub 45°, stałe kierownice o nachyleniu 45° lub też perforowana płyta frontowa.
Zastosowany w kratce inteligentny system zamknięcia push-pull pozwała w łatwy sposób uzyskać dostęp do filtra.
Jako wyposażenie dodatkowe do kratki AFC dostępna jest skrzynka rozprężna (PBAF).

LindQST

Skorzystaj z zaawansowanego narzędzia sieciowego LindQST, aby obliczyć pełną gamę kratek i znaleźć odpowiedni rodzaj oraz wymiary dla wszystkich zastosowań.  Opcje takie jak wybór produktów, wymiarowanie pomieszczenia oraz wyszukiwanie dokumentacji są łatwo dostępne bezpośrednio na stronie internetowej lub urządzeniach mobilnych.

Wszystko to i wiele więcej znajdziesz na www.lindQST.com.

Akcesoria:

  • filtr: filtr sztywny G3;
  • skrzynka rozprężna: PBAFC.

Materiały i wykończenie:

  • ramka: aluminium;
  • kierownica: aluminium;
  • siatka eggcrate: aluminium;
  • płyta perforowana: stal.

Standardowe wykończenie kratek:

  • aluminium anodowane (tylko siatki typu 1,2,3);
  • RAL 9010, połysk 30;
  • RAL 9003, połysk 30.

Kratki dostępne są również w innych kolorach. Prosimy o kontakt z działem sprzedaży Lindab w celu uzyskania dalszych informacji.

Wymiary minimalne i maksymalne

Wymiar L H
400 400 nominalny 432 432
500 500 nominalny 532 532
600 600 nominalny 632 632
600 400 nominalny 632 432
800 400 nominalny 832 432
1000 200 nominalny 1032 232
1000 300 nominalny 1032 332
1000 400 nominalny 1032 432
595 295 ramka zewn. 595 295
595 595 ramka zewn. 595 595
620 620 ramka zewn. 620 620
670 670 ramka zewn. 670 670
1195 595 ramka zewn. 1195 595

Dostępne standardowe rozmiary kratek, patrz tabela.

Ramka i siatka

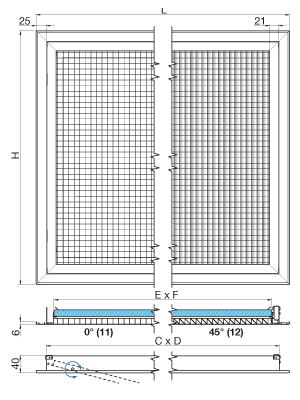

AFC-11 / AFC-12, ramka - siatka eggcrate 0° lub 45°:

AFC-13, ramka - siatka z kierownicami o nachyleniu 45°:

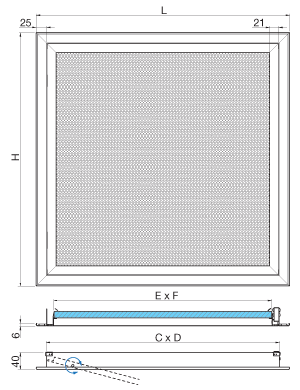

AFC-14, ramka - siatka perforowana:

L x H - prosimy o zapoznanie się z tabelą wymiarów minimalnych i maksymalnych.
E x F = L - 85 x H - 85 (wymiary filtra).
C x D = L - 48 x H - 48.

Nieprzygotowany

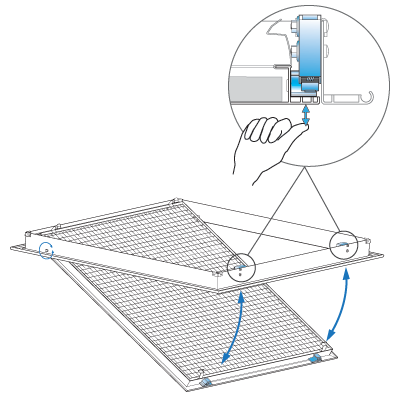

Dostęp do filtra uzyskuje się poprzez system push-pull zamontowany w odchylanej płycie frontowej.

F - filtr sztywny G3

Grubość filtra wynosi 15 mm.
Istnieje możliwość zamówienia filtra dopasowanego do wybranego wymiaru kratki AFC (L x H). Na rysunkach ramy i siatki wymiary filtra ukazano jako E x F.

E x F = L - 85 x H - 85.

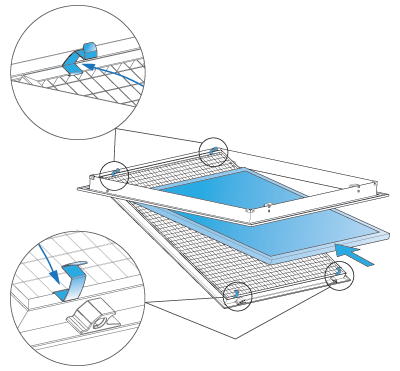

Filtr można zamontować na odchylanej płycie frontowej bez użycia narzędzi.

Powierzchnia wolna

Wymiar Ak [m²]
L H AFC-11 AFC-12 AFC-13 AFC-14
400 400 nominalny 0,121 0,110 0,040 0,053
500 500 nominalny 0,199 0,181 0,068 0,088
600 600 nominalny 0,294 0,268 0,104 0,133
600 400 nominalny 0,189 0,172 0,063 0,084
800 400 nominalny 0,257 0,234 0,087 0,115
1000 200 nominalny 0,146 0,133 0,039 0,060
1000 300 nominalny 0,236 0,215 0,074 0,103
1000 400 nominalny 0,326 0,296 0,110 0,146
595 295 ramka zewn. 0,110 0,100 0,033 0,046
595 595 ramka zewn. 0,257 0,234 0,090 0,116
620 620 ramka zewn. 0,282 0,256 0,100 0,127
670 670 ramka zewn. 0,336 0,305 0,120 0,153
1195 595 ramka zewn. 0,552 0,501

Szybki dobór, wywiew powietrza

Dane ważne dla: wywiewu powietrza. Total pressure loss values in table for AFC's with or without filter.

Oznaczenia: Ak = powierzchnia efektywna [m²]; Vk = prędkość efektywna [m/s]; Δpt = całkowita strata ciśnienia bez filtra [Pa]; ΔptF = całkowita strata ciśnienia z filtrem [Pa]; LWA = poziom mocy akustycznej [dB(A)].

AFC-11 595x295 mm (Ak = 0,110 m2)

Przepływ powietrza
[m³/h] 600 700 900 1000 1200 1400 1600 1800
[l/s] 167 194 250 278 333 389 444 500
LWA
Vk
Δpt
*ΔptF		 <20
1,5
2
25		 <20
1,8
3
34		 26
2,3
5
57		 29
2,5
6
70		 35
3
8
>100		 40
3,6
11
>100		 45
4,1
15
>100		 49
4,6
19
>100

AFC-11 595x595 mm (Ak = 0,257 m2)

Przepływ powietrza
[m³/h] 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3500 3700
[l/s] 333 389 444 500 556 611 667 722 778 833 972 1028
LWA
Vk
Δpt
*ΔptF		 <20
1,3
2
18		 <20
1,5
2
25		 20
1,7
3
32		 24
1,9
3
41		 28
2,2
4
50		 31
2,4
5
61		 34
2,6
6
72		 37
2,8
7
85		 39
3
8
98		 41
3,2
9
>100		 41
3,2
9
>100		 48
4
14
>100

AFC-11 620x620 mm (Ak = 0,282 m2)

Przepływ powietrza
[m³/h] 1400 1600 1800 2000 2200 2400 2600 2800 3000 3500 3700 4000
[l/s] 389 444 500 556 611 667 722 778 833 972 1028 1111
LWA
Vk
Δpt
*ΔptF		 <20
1,4
2
20		 <20
1,6
2
27		 22
1,8
3
34		 25
2
3
42		 28
2,2
4
50		 31
2,4
5
60		 34
2,6
6
70		 36
2,8
7
81		 39
3
8
93		 44
3,4
11
>100		 46
3,6
12
>100		 48
3,9
14
>100

AFC-11 670x670 mm (Ak = 0,336 m2)

Przepływ powietrza
[m³/h] 1600 1800 2000 2200 2400 2600 2800 3000 3500 3700 4000 4800
[l/s] 444 500 556 611 667 722 778 833 972 1028 1111 1333
LWA
Vk
Δpt
*ΔptF		 <20
1,3
2
19		 <20
1,5
2
24		 20
1,7
2
29		 23
1,8
3
35		 26
2
4
42		 29
2,2
4
49		 31
2,3
5
57		 34
2,5
6
66		 39
2,9
8
90		 41
3,1
8
100		 43
3,3
10
>100		 49
4
14
>100

AFC-11 1195x595 mm (Ak = 0,552 m2)

Przepływ powietrza
[m³/h] 2400 2600 2800 3000 3500 3700 4000 4800
[l/s] 667 722 778 833 972 1028 1111 1333
LWA
Vk
Δpt
*ΔptF		 <20
1,2
1
16		 <20
1,3
2
18		 <20
1,4
2
21		 20
1,5
2
24		 25
1,8
3
33		 26
1,9
3
37		 29
2
4
43		 35
2,4
5
62

AFC-12 595x295 mm (Ak = 0,100 m2)

Przepływ powietrza
[m³/h] 600 700 900 1000 1200 1400 1600
[l/s] 167 194 250 278 333 389 444
LWA
Vk
Δpt
*ΔptF		 <20
1,7
3
26		 20
1,9
3
35		 28
2,5
6
58		 32
2,8
7
71		 38
3,3
10
>100		 43
3,9
14
>100		 47
4,5
18
>100

AFC-12 595x595 mm (Ak = 0,234 m2)

Przepływ powietrza
[m³/h] 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3500
[l/s] 333 389 444 500 556 611 667 722 778 833 972
LWA
Vk
Δpt
*ΔptF		 <20
1,4
2
18		 <20
1,7
2
25		 23
1,9
3
33		 27
2,1
4
41		 31
2,4
5
51		 34
2,6
6
62		 37
2,9
7
74		 39
3,1
9
86		 42
3,3
10
100		 44
3,6
11
>100		 49
4,2
16
>100

AFC-12 620x620 mm (Ak = 0,256 m2)

Przepływ powietrza
[m³/h] 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3500 3700
[l/s] 333 389 444 500 556 611 667 722 778 833 972 1028
LWA
Vk
Δpt
*ΔptF		 <20
1,3
2
15		 <20
1,5
2
21		 21
1,7
3
27		 24
2
3
34		 28
2,2
4
42		 31
2,4
5
51		 34
2,6
6
61		 37
2,8
7
71		 39
3
8
83		 41
3,2
9
95		 46
3,8
13
>100		 48
4
14
>100

AFC-12 670x670 mm (Ak = 0,305 m2)

Przepływ powietrza
[m³/h] 1400 1600 1800 2000 2200 2400 2600 2800 3000 3500 3700 4000
[l/s] 389 444 500 556 611 667 722 778 833 972 1028 1111
LWA
Vk
Δpt
*ΔptF		 <20
1,3
1
15		 <20
1,5
2
19		 <20
1,6
2
24		 23
1,8
3
30		 26
2
4
36		 29
2,2
4
43		 32
2,4
5
50		 34
2,5
6
58		 36
2,7
7
67		 41
3,2
9
91		 43
3,4
10
>100		 46
3,6
12
>100

AFC-12 1195x595 mm (Ak = 0,501 m2)

Przepływ powietrza
[m³/h] 2200 2400 2600 2800 3000 3500 3700 4000 4800
[l/s] 611 667 722 778 833 972 1028 1111 1333
LWA
Vk
Δpt
*ΔptF		 <20
1,2
1
13		 <20
1,3
2
16		 <20
1,4
2
19		 20
1,6
2
22		 22
1,7
2
25		 27
1,9
3
34		 29
2,1
4
38		 32
2,2
4
44		 38
2,7
6
63

AFC-13 595x295 mm (Ak = 0,033 m2)

Przepływ powietrza
[m³/h] 200 300 400 450 500 600 700 800
[l/s] 56 83 111 125 139 167 194 222
LWA
Vk
Δpt
*ΔptF		 <20
1,7
3
6		 25
2,5
7
14		 32
3,4
13
25		 35
3,8
17
32		 37
4,3
21
39		 41
5,1
30
57		 45
5,9
40
77		 48
6,8
53
100

AFC-13 595x595 mm (Ak = 0,090 m2)

Przepływ powietrza
[m³/h] 450 500 600 700 800 900 1000 1200 1400 1500 1800 2000 2250
[l/s] 125 139 167 194 222 250 278 333 389 417 500 556 625
LWA
Vk
Δpt
*ΔptF		 <20
1,4
3
5		 <20
1,5
3
6		 <20
1,9
5
9		 21
2,2
7
12		 24
2,5
9
16		 27
2,8
11
20		 30
3,1
14
25		 34
3,7
20
36		 38
4,3
27
49		 39
4,6
31
57		 43
5,6
45
81		 46
6,2
55
>100		 49
6,9
70
>100

AFC-13 620x620 mm (Ak = 0,100 m2)

Przepływ powietrza
[m³/h] 500 600 700 800 900 1000 1200 1400 1500 1800 2000 2250 2500
[l/s] 139 167 194 222 250 278 333 389 417 500 556 625 694
LWA
Vk
Δpt
*ΔptF		 <20
1,4
3
5		 <20
1,7
4
8		 <20
1,9
6
10		 22
2,2
7
13		 25
2,5
9
17		 27
2,8
12
21		 32
3,3
17
30		 35
3,9
23
41		 37
4,2
26
47		 41
5
37
67		 44
5,6
46
83		 46
6,3
58
>100		 49
7
72
>100

AFC-13 670x670 mm (Ak = 0,120 m2)

Przepływ powietrza
[m³/h] 600 700 800 900 1000 1200 1400 1500 1800 2000 2250 2500 2800
[l/s] 167 194 222 250 278 333 389 417 500 556 625 694 778
LWA
Vk
Δpt
*ΔptF		 <20
1,4
3
5		 <20
1,6
4
7		 <20
1,9
5
9		 21
2,1
7
12		 23
2,3
8
15		 27
2,8
12
21		 31
3,2
16
29		 33
3,5
18
33		 37
4,2
27
48		 39
4,6
33
59		 42
5,2
42
74		 44
5,8
51
92		 47
6,5
64
>100

AFC-14 595x295 mm (Ak = 0,046 m2)

Przepływ powietrza
[m³/h] 400 450 500 600 700 800 900 1000 1200 1400 1500
[l/s] 111 125 139 167 194 222 250 278 333 389 417
LWA
Vk
Δpt
*ΔptF		 <20
2,4
6
17		 <20
2,7
8
22		 <20
3
10
27		 22
3,6
14
38		 26
4,2
19
52		 30
4,8
25
68		 34
5,4
32
86		 37
6
40
>100		 42
7,2
57
>100		 46
8,4
78
>100		 48
9
89
>100

AFC-14 595x595 mm (Ak = 0,116 m2)

Przepływ powietrza
[m³/h] 900 1000 1200 1400 1500 1800 2000 2250 2500 2800
[l/s] 250 278 333 389 417 500 556 625 694 778
LWA
Vk
Δpt
*ΔptF		 <20
2,2
5
14		 <20
2,4
6
18		 21
2,9
9
25		 26
3,4
12
35		 28
3,6
14
40		 33
4,3
21
57		 36
4,8
25
71		 39
5,4
32
90		 43
6
40
>100		 46
6,7
50
>100

AFC-14 620x620 mm (Ak = 0,127 m2)

Przepływ powietrza
[m³/h] 900 1000 1200 1400 1500 1800 2000 2250 2500 2800
[l/s] 250 278 333 389 417 500 556 625 694 778
LWA
Vk
Δpt
*ΔptF		 <20
2
4
12		 <20
2,2
5
15		 <20
2,6
8
21		 23
3,1
10
29		 25
3,3
12
33		 31
3,9
17
47		 34
4,4
21
59		 37
4,9
27
74		 40
5,5
33
91		 44
6,1
41
>100

AFC-14 670x670 mm (Ak = 0,153 m2)

Przepływ powietrza
[m³/h] 1000 1200 1400 1500 1800 2000 2250 2500 2800
[l/s] 278 333 389 417 500 556 625 694 778
LWA
Vk
Δpt
*ΔptF		 <20
1,8
4
10		 <20
2,2
5
15		 <20
2,5
7
20		 21
2,7
8
23		 27
3,3
12
33		 30
3,6
15
41		 33
4,1
18
52		 36
4,5
23
64		 40
5,1
29
80

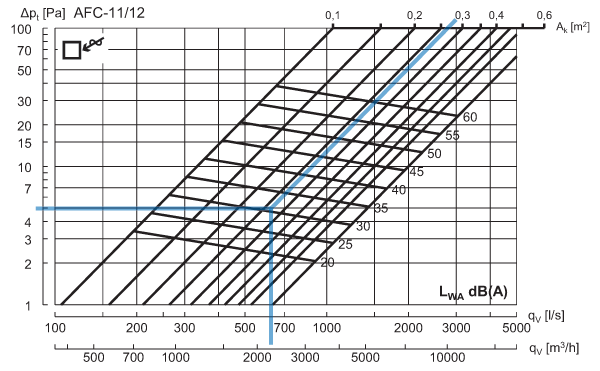

Wydajność

Strumień powietrza qv [l/s] i [m3/h], strata ciśnienia całkowitego Δpt [Pa], zasięg l0.2 [m] oraz poziom mocy akustycznej LWA [dB(A)] można zobaczyć na wykresach.

Przykład: wymiar kratki AFC-11 (L×H): 595×595 mm, powierzchnia wolna Ak: 0,257 m², przepływ powietrza qv: 2200 m³/h (611 l/s).

Wynik:  poziom mocy akustycznej LWA: ~31 [dB(A)], całkowita strata ciśnienia Δpt: ~5 [Pa] (bez filtra).

Dane ważne dla: wywiewu powietrza (bez filtra).

Kratki dostępne również w kalkulatorze online Lindab na stronie www.lindQST.com.

Poziom mocy akustycznej w zależności od częstotliwości

Poziom mocy akustycznej w paśmie częstotliwości jest zdefiniowany jako LWf = LWA+Kok. Wartości Kok podane są w poniższej tabeli.

Częstotliwość [Hz]
63 125 250 500 1000 2000 4000 8000
Wywiew 2 9 3 -4 7 -12 -20 -22

Kod zamówienia

AFC -1 a -c -ddd -eee -ffff
Szczegóły kodu:
AFC
Produkt
-1
Ramka
1: 25 mm
a
Siatka
1: eggcrate 0°
2: eggcrate 45°
3: z kierownicami o nachyleniu 45°
4: perforowana
-c
Akcesoria
(brak): brak akcesoriów
F: filtr sztywny G3
-ddd
Rozmiar L [mm]
400 - 1195
-eee
​Rozmiar H [mm]
200 - 670
-ffff
Standardowe wykończenie kratek
(brak): aluminium anodowane (tylko kratka typu 1, 2 lub 3)
9010: RAL 9010, połysk 30
9003: RAL 9003, połysk 30
xxxx: na zamówienie, inny kolor RAL

Karta katalogowa produktu:

Pobierz/wyświetl kartę katalogową w formacie PDF*
* generowanie karty katalogowej może potrwać nawet kilkanaście sekund

Cenniki:

Cennik produktów - ważny od 7 października 2024 r.
aktualizacja: 2024-10-04 | typ: PDF | rozmiar: 14,84 MB | pobrano: 1585

Regulaminy:

Ogólne Warunki Sprzedaży Produktów Lindab Sp. z o.o.
dla Konsumentów i Przedsiębiorców na prawach konsumenta dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 196 Ogólne Warunki Sprzedaży Produktów Lindab Sp. z o.o.
dla Przedsiębiorców
dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 220
Warunki Dostaw Produktów Lindab Sp. z o.o.
dla Przedsiębiorców do Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 222 kB | pobrano: 148 Warunki Obrotu Opakowaniami Zwrotnymi
Lindab Sp. z o.o.
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 133 kB | pobrano: 133

Broszury i ulotki:

Asortyment produktów wentylacyjnych Lindab
aktualizacja: 2023-02-20 | typ: PDF | rozmiar: 8,93 MB | pobrano: 3392 Elementy dystrybucji powietrza Lindab
aktualizacja: 2022-01-18 | typ: PDF | rozmiar: 1,70 MB | pobrano: 1600
Kratki wentylacyjne Lindab
aktualizacja: 2022-01-18 | typ: PDF | rozmiar: 1,23 MB | pobrano: 1210

Certyfikaty i atesty:

Certyfikat ISO 14001:2015 dla Lindab
aktualizacja: 2024-06-20 | typ: PDF | rozmiar: 2,90 MB | pobrano: 26733 Certyfikat ISO 9001:2015 dla Lindab
aktualizacja: 2023-04-07 | typ: PDF | rozmiar: 591 kB | pobrano: 23259

Dowiedz się więcej

Chcesz zamówić produkt? Wyślij e-mail » Zainteresowały Cię nasze produkty? Wypełnij formularz »
