Kratka stalowa regulowana SD
Kratka stalowa regulowana SD
Kratka stalowa regulowana SD
SD to stalowa kratka z pojedynczym lub podwójnym rzędem regulowanych kierownic, dostępna w wykonaniu ze stali ocynkowanej lub malowanej proszkowo na czarno. Kratka SD wyposażona w regulowane kierownice to doskonałe rozwiązanie do nawiewu, a dzięki możliwości regulacji osiąga się optymalne parametry przepływu i zasięgu. Kratka dostępna jest z kilkoma opcjami montażu i może być dostarczona z akcesoriami w postaci ramki montażowej i przepustnicy przeciwbieżnej.
Dostępne w różnych standardowych wymiarach. Rozmiary niestandardowe są dostępne na życzenie.
LindQST
Skorzystaj z zaawansowanego narzędzia online LindQST, aby obliczyć pełną gamę kratek i znaleźć odpowiedni rodzaj oraz wymiary dla wszystkich zastosowań. Wybór produktów, wymiarowanie pomieszczenia oraz wyszukiwanie dokumentacji są łatwo dostępne bezpośrednio na stronie internetowej lub urządzeniach mobilnych.
Znajdziesz to i wiele więcej na www.lindQST.com.
Konserwacja
Zdjąć kratkę w celu uzyskania dostępu do skrzynki rozprężnej lub kanału. Części zewnętrzne należy przecierać wilgotną ściereczką.
Akcesoria
- rama montażowa: MFS;
- przeciwbieżna przepustnica regulacyjna: DGS.
Materiały i wykończenie:
- ramka i kierownice: stal;
- rama montażowa: stal ocynkowana;
- przeciwbieżna przepustnica regulacyjna: obudowa ze stali ocynkowanej, łopatki z tworzywa sztucznego.
Standardowe wykończenie kratek:
- stal ocynkowana;
- RAL 9010, połysk 30;
- RAL 9003, połysk 30.
Kratki dostępne są również w innych kolorach. Prosimy o kontakt z działem sprzedaży Lindab w celu uzyskania dalszych informacji.
Wymiary minimalne i maksymalne
H [mm] / L [mm] | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | → | 1200 |
100 | • | • | • | • | • | • | • | • | • | • |
150 | • | • | • | • | • | • | • | • | • | • |
200 | • | • | • | • | • | • | • | • | • | |
250 | • | • | • | • | • | • | • | • | ||
300 | • | • | • | • | • | • | • | |||
350 | • | • | • | • | • | • | ||||
400 | • | • | • | • | • | |||||
450 | • | • | • | • | ||||||
500 | • | • | • |
Standardowe kratki SD dostępne są w powyższych rozmiarach min. i maks.
Ramka i siatka
SD-11, pojedynczy rząd poziomych kierownic:

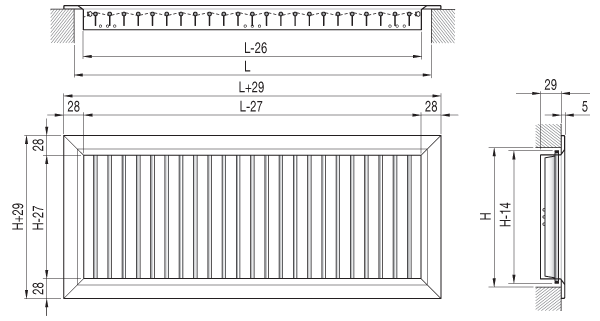

SD-12, pojedynczy rząd pionowych kierownic:

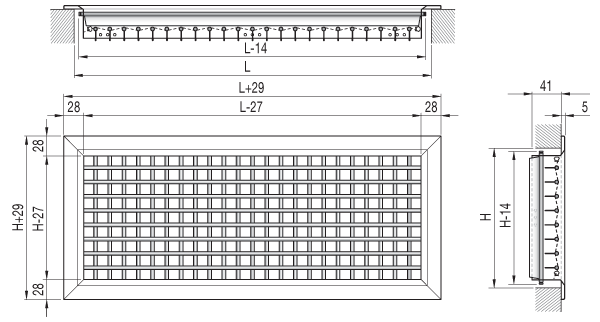

SD-21, podwójny rząd kierownic; poziome kierownice przednie i pionowe kierownice tylne:

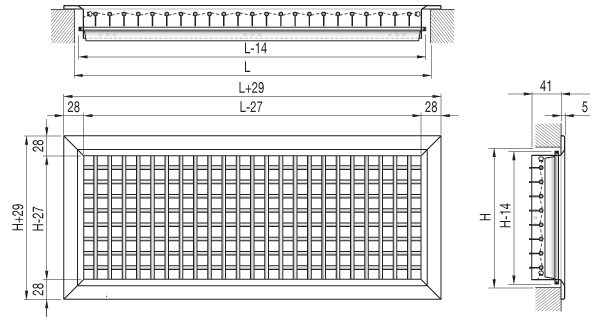

SD-22, podwójny rząd kierownic; pionowe kierownice przednie i poziome kierownice tylne:
Nieprzygotowany:
C - klipsy / CM - klipsy + ramka montażowa::
V* - widoczne otwory na śruby / VM* - widoczne otwory na śruby + ramka montażowa:
* śruby nie są dołączone
H - ukryte śruby / HM - ukryte śruby + ramka montażowa:
Bez przepustnicy

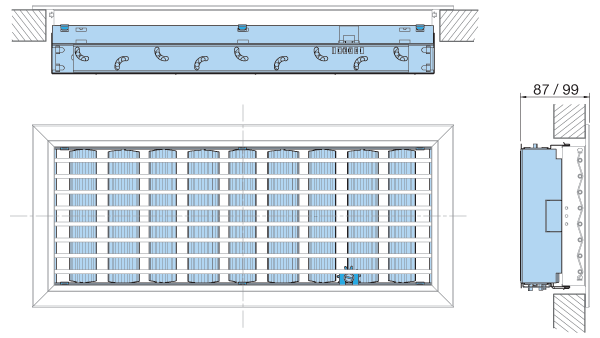

D - przeciwbieżna przepustnica regulacyjna DGS
Do wszystkich wariantów SSD dostępna jest przepustnica DGS o pełnej długości, montowana na zaczep.
Przepustnica DGS wykonana jest z ocynkowanej stali z szerokimi łopatkami przeciwbieżnymi z tworzywa sztucznego. W celu regulacji natężenia przepływu powietrza można zmienić ustawienie łopatek, przekręcając koło zębate za pomocą wkrętaka.
SD + głębokość DGS (patrz rysunek).
SD-11 / SD-12, pojedynczy rząd kierownic: 87 mm.
SD-21 / SD-22, podwójny rząd kierownic: 99 mm.
Powierzchnia wolna
SD-2, L: 150 - 650 mm:
L | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | |
H | Ak [m²] | |||||||||||
100 | 0.007 | 0.009 | 0.012 | 0.015 | 0.018 | 0.020 | 0.023 | 0.026 | 0.028 | 0.031 | 0.034 | |
150 | 0.011 | 0.016 | 0.020 | 0.025 | 0.030 | 0.034 | 0.039 | 0.043 | 0.048 | 0.053 | 0.057 | |
200 | 0.022 | 0.029 | 0.035 | 0.042 | 0.048 | 0.055 | 0.061 | 0.067 | 0.074 | 0.080 | ||
250 | 0.037 | 0.045 | 0.054 | 0.062 | 0.070 | 0.079 | 0.087 | 0.095 | 0.104 | |||
300 | 0.056 | 0.066 | 0.076 | 0.086 | 0.096 | 0.106 | 0.117 | 0.127 | ||||
350 | 0.078 | 0.090 | 0.102 | 0.114 | 0.126 | 0.138 | 0.150 | |||||
400 | 0.104 | 0.118 | 0.131 | 0.145 | 0.159 | 0.173 | ||||||
450 | 0.133 | 0.149 | 0.165 | 0.181 | 0.196 | |||||||
500 | 0.167 | 0.184 | 0.202 | 0.220 |
SD-2, L: 700 - 1200 mm
L | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | |
H | Ak [m²] | |||||||||||
100 | 0.037 | 0.039 | 0.042 | 0.045 | 0.047 | 0.050 | 0.053 | 0.053 | 0.058 | 0.061 | 0.064 | |
150 | 0.062 | 0.066 | 0.071 | 0.075 | 0.080 | 0.085 | 0.089 | 0.089 | 0.098 | 0.103 | 0.107 | |
200 | 0.087 | 0.093 | 0.100 | 0.106 | 0.113 | 0.119 | 0.125 | 0.125 | 0.138 | 0.145 | 0.151 | |
250 | 0.112 | 0.120 | 0.128 | 0.137 | 0.145 | 0.153 | 0.162 | 0.162 | 0.178 | 0.187 | 0.195 | |
300 | 0.137 | 0.147 | 0.157 | 0.167 | 0.178 | 0.188 | 0.198 | 0.198 | 0.218 | 0.228 | 0.239 | |
350 | 0.162 | 0.174 | 0.186 | 0.198 | 0.210 | 0.222 | 0.234 | 0.234 | 0.258 | 0.270 | 0.282 | |
400 | 0.187 | 0.201 | 0.215 | 0.229 | 0.243 | 0.256 | 0.270 | 0.270 | 0.298 | 0.312 | 0.326 | |
450 | 0.212 | 0.228 | 0.244 | 0.259 | 0.275 | 0.291 | 0.307 | 0.307 | 0.338 | 0.354 | 0.370 | |
500 | 0.237 | 0.255 | 0.272 | 0.290 | 0.308 | 0.325 | 0.343 | 0.343 | 0.378 | 0.396 | 0.413 |
Szybki dobór, nawiew powietrza, SD-2
Dane ważne dla: nawiewu powietrza, ustawienie kierownic 0º, warunki izotermiczne, zasięg bez efektu sufitowego (odległość >800 mm od sufitu).
Oznaczenia: Ak = powierzchnia efektywna [m²]; Vk = prędkość efektywna [m/s]; Δpt = całkowita strata ciśnienia [Pa]; LWA = poziom mocy akustycznej [dB(A)]; l0.2 = zasięg do prędkości 0,2 [m/s].
H = 100
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||||||||||
[m³/h] | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1250 | |
[l/s] | 28 | 42 | 56 | 69 | 83 | 97 | 111 | 139 | 167 | 194 | 222 | 250 | 278 | 347 | |
200x100 (0,009) |
LWA Vk Δpt l0.2 |
<20 3 5,5 7,5 |
23 4,4 12,5 11,1 |
31 5,9 22,1 14,6 |
38 7,4 34,6 18,1 |
43 8,9 49,8 21,5 |
48 10,3 67,8 25,0 |
||||||||
300x100 (0,015) |
LWA Vk Δpt l0.2 |
<20 2,8 5 9,0 |
<20 3,7 8,9 11,8 |
26 4,7 13,9 14,6 |
32 5,6 20 17,5 |
36 6,5 27,2 20,2 |
40 7,5 35,6 23,0 |
47 9,4 55,6 >25 |
|||||||
400x100 (0,020) |
LWA Vk Δpt l0.2 |
<20 2,7 4,8 10,2 |
<20 3,4 7,4 12,7 |
24 4,1 10,7 15,1 |
28 4,8 14,6 17,5 |
32 5,5 19,1 19,9 |
39 6,8 29,8 24,7 |
44 8,2 42,9 >25 |
49 9,6 58,3 >25 |
||||||
500x100 (0,026) |
LWA Vk Δpt l0.2 |
<20 2,7 4,6 11,4 |
<20 3,2 6,7 13,6 |
22 3,8 9,1 15,7 |
26 4,3 11,8 17,9 |
33 5,4 18,5 22,1 |
38 6,5 26,7 >25 |
43 7,6 36,3 >25 |
47 8,6 47,4 >25 |
50 9,7 60 >25 |
|||||
600x100 (0,031) |
LWA Vk Δpt l0.2 |
<20 2,7 4,5 12,4 |
<20 3,1 6,2 14,4 |
22 3,6 8,1 16,4 |
28 4,5 12,6 20,3 |
33 5,3 18,2 24,1 |
38 6,2 24,7 >25 |
42 7,1 32,3 >25 |
45 8 40,9 >25 |
49 8,9 50,5 >25 |
|||||
800x100 (0,042) |
LWA Vk Δpt l0.2 |
<20 2,3 3,4 12,5 |
<20 2,6 4,4 14,3 |
21 3,3 6,9 17,7 |
26 4 10 21,0 |
31 4,6 13,6 24,4 |
34 5,3 17,7 >25 |
38 5,9 22,5 >25 |
41 6,6 27,7 >25 |
48 8,3 43,3 >25 |
H = 150
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||||||||||
[m³/h] | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1250 | 1500 | 2000 | |
[l/s] | 69 | 83 | 97 | 111 | 139 | 167 | 194 | 222 | 250 | 278 | 347 | 417 | 556 | |
300x150 (0,025) |
LWA Vk Δpt l0.2 |
<20 2,8 4,9 11,5 |
<20 3,3 7 13,7 |
23 3,9 9,6 15,9 |
27 4,4 12,5 18,1 |
34 5,6 19,6 22,4 |
39 6,7 28,2 >25 |
44 7,8 38,4 >25 |
48 8,9 50,1 >25 |
|||||
400x150 (0,034) |
LWA Vk Δpt l0.2 |
<20 2,4 3,8 11,9 |
<20 2,8 5,1 13,8 |
<20 3,3 6,7 15,7 |
26 4,1 10,5 19,4 |
31 4,9 15,1 23,1 |
36 5,7 20,6 >25 |
40 6,5 26,8 >25 |
43 7,3 34 >25 |
46 8,1 41,9 >25 |
||||
500x150 (0,043) |
LWA Vk Δpt l0.2 |
<20 2,6 4,2 14,1 |
<20 3,2 6,5 17,4 |
25 3,8 9,4 20,7 |
30 4,5 12,8 24,0 |
34 5,1 16,7 >25 |
37 5,8 21,1 >25 |
40 6,4 26,1 >25 |
47 8 40,8 >25 |
|||||
600x150 (0,053) |
LWA Vk Δpt l0.2 |
<20 2,6 4,4 15,9 |
20 3,2 6,4 19,0 |
25 3,7 8,7 22,0 |
29 4,2 11,4 >25 |
32 4,8 14,4 >25 |
35 5,3 17,8 >25 |
42 6,6 27,8 >25 |
47 7,9 40 >25 |
|||||
800x150 (0,071) |
LWA Vk Δpt l0.2 |
<20 2,4 3,5 16,5 |
<20 2,7 4,8 19,2 |
21 3,1 6,2 21,8 |
25 3,5 7,9 24,4 |
28 3,9 9,8 >25 |
34 4,9 15,3 >25 |
40 5,9 22 >25 |
48 7,8 39,1 >25 |
H = 200
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||||||||
[m³/h] | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1250 | 1500 | 2000 | 2500 | |
[l/s] | 111 | 139 | 167 | 194 | 222 | 250 | 278 | 347 | 417 | 556 | 694 | |
400x200 (0,048) |
LWA Vk Δpt l0.2 |
<20 2,3 3,4 13,4 |
<20 2,9 5,3 16,6 |
23 3,5 7,6 19,8 |
27 4 10,4 22,9 |
31 4,6 13,6 >25 |
35 5,2 17,2 >25 |
38 5,8 21,2 >25 |
44 7,2 33,1 >25 |
50 8,7 47,7 >25 |
||
500x200 (0,061) |
LWA Vk Δpt l0.2 |
<20 2,3 3,3 14,9 |
<20 2,7 4,7 17,7 |
21 3,2 6,5 20,6 |
25 3,6 8,4 23,4 |
29 4,1 10,7 >25 |
32 4,6 13,2 >25 |
38 5,7 20,6 >25 |
44 6,8 29,7 >25 |
|||
600x200 (0,074) |
LWA Vk Δpt l0.2 |
<20 2,3 3,2 16,2 |
<20 2,6 4,4 18,8 |
20 3 5,7 21,4 |
24 3,4 7,3 24,0 |
27 3,8 9 >25 |
33 4,7 14 >25 |
39 5,6 20,2 >25 |
47 7,5 35,9 >25 |
|||
800x200 (0,100) |
LWA Vk Δpt l0.2 |
<20 2,2 3,2 18,6 |
<20 2,5 4 20,9 |
<20 2,8 4,9 23,1 |
26 3,5 7,7 >25 |
31 4,2 11,1 >25 |
40 5,6 19,7 >25 |
46 7 30,9 >25 |
H = 300
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||||||
[m³/h] | 700 | 800 | 900 | 1000 | 1250 | 1500 | 2000 | 2500 | 3000 | |
[l/s] | 194 | 222 | 250 | 278 | 347 | 417 | 556 | 694 | 833 | |
500x300 (0,096) |
LWA Vk Δpt l0.2 |
<20 2 2,6 16,7 |
<20 2,3 3,4 18,9 |
<20 2,6 4,3 21,2 |
20 2,9 5,3 23,5 |
27 3,6 8,3 >25 |
32 4,3 11,9 >25 |
41 5,8 21,2 >25 |
47 7,2 33,1 >25 |
|
600x300 (0,117) |
LWA Vk Δpt l0.2 |
<20 2,1 2,9 19,4 |
<20 2,4 3,6 21,5 |
22 3 5,6 >25 |
27 3,6 8,1 >25 |
36 4,8 14,4 >25 |
42 6 22,5 >25 |
48 7,2 32,5 >25 |
||
800x300 (0,157) |
LWA Vk Δpt l0.2 |
<20 2,2 3,1 23,2 |
<20 2,7 4,5 >25 |
28 3,5 7,9 >25 |
35 4,4 12,4 >25 |
40 5,3 17,8 >25 |

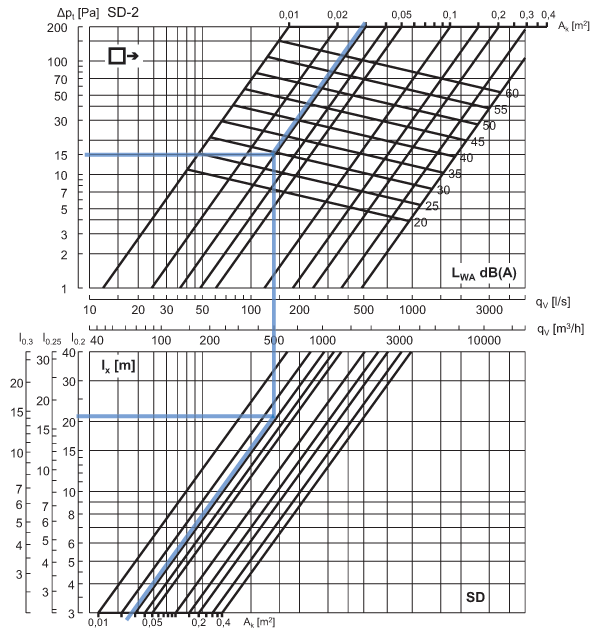

Wydajność
Strumień powietrza qv [l/s] i [m3/h], strata ciśnienia całkowitego Δpt [Pa], zasięg l0.2 [m] oraz poziom mocy akustycznej LWA [dB(A)] można zobaczyć na wykresach.
Przykład: wymiar kratki SD-22 (L×H): 400×150 mm, powierzchnia wolna Ak: 0,034 m², przepływ powietrza qv: 500 m³/h (139 l/s).
Wynik: poziom mocy akustycznej LWA: ~26 [dB(A)], całkowita strata ciśnienia Δpt: ~11 [Pa], zasięg Δl0.2: ~19 [m].
Dane ważne dla: nawiewu powietrza, ustawienie lameli 0º, warunki izotermiczne, zasięg bez efektu sufitowego (odgległość > 800 mm do sufitu).
W przypadku kratek o wolnej powierzchni > 0,4 m2 zalecamy skorzystanie z narzędzia do obliczeń online Lindab znajdującego się na stronie www.lindQST.com.
Rozpraszanie strumienia powietrza
Zasięg lx [m] ze średnią prędkością 0,2, 0,25 i 0,3 m/s, ustawienie łopatek 0° bez efektu sufitowego (odległość od kratki do sufitu ponad 800 mm) widać na wykresach. Korekta na rozproszenie - patrz tabela poniżej.
Poziom mocy akustycznej LWA
Poziom mocy akustycznej LWA [dB(A)] dla kierownic nieruchomych ustawionych pod kątem 0° można zobaczyć na wykresach. Poziomy mocy akustycznej odnoszą się do kratek bez przepustnicy regulacyjnej. Korekta poziomów mocy akustycznej na ustawieniach przepustnicy [dB] znajduje się w poniższej tabeli.
Blade settings | 45° | 90° |
Throw lx | x 0,81 | x 0,61 |
Całkowita strata ciśnienia Δpt* | x 1,13 | x 1,40 |
Poziom mocy akustycznej LWA* | + 3 | + 7 |
* dla SD-21 / SD-22
Poziom mocy akustycznej w zależności od częstotliwości
Poziom mocy akustycznej w paśmie częstotliwości jest zdefiniowany jako LWf = LWA+Kok. Wartości Kok podane są w poniższej tabeli.
Częstotliwość [Hz] | ||||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
Nawiew | -1 | -1 | -1 | -2 | -7 | -12 | -16 | -16 |
Wywiew | -5 | -5 | -2 | -3 | -4 | -14 | -21 | -19 |
Przeciwbieżna przepustnica regulacyjna DGA
Korekta całkowitej straty ciśnienia Δpt [Pa] i poziomu mocy akustycznej LWA [dB(A)] przy użyciu przepustnicy. Patrz tabela poniżej.
Ustawienie przepustnicy | Otwarta | 25% zamknięta | 50% zamknięta |
Całkowita strata ciśnienia Δpt | x 1,16 | x 1,34 | x 4,4 |
Poziom mocy akustycznej LWA | + 2 | + 7 | + 14 |
Powietrze wywiewane
- Poziom mocy akustycznej LWA:- 2.
Zasięg

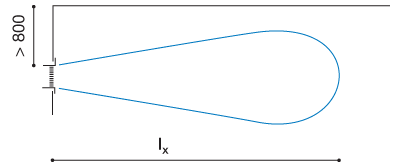

Wszystkie podane dane dotyczące zasięgu odnoszą się do instalacji w odległości większej niż 800 mm od sufitu.

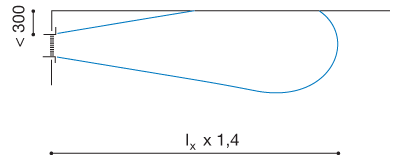

W przypadku kratek zainstalowanych w odległości mniejszej niż 300 mm od sufitu, strumień powietrza zostaje zwiększony o 40%:
lx wynikowo = 1,4 x lx wynik z diagramu
Rozpraszanie strumienia powietrza

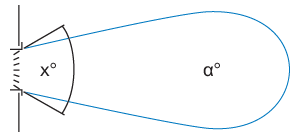

Regulowane lamele dla różnych typów rozpraszania strumienia, wartość korekcji można zobaczyć w tabeli.
X = 45° = α = 35°
X = 90° = α = 60°
Kod zamówienia
1: pojedyncze odchylenie
2: podwójne odchylenie (tylko siatka 2)
1: pozioma
2: pionowa
(brak): nieprzygotowany
C: klipsy
CM: klipsy + ramka montażowa
V: montaż z widocznymi śrubami
VM: widoczne śruby + ramka
H: montaż z ukrytymi śrubami
HM: montaż z ukrytymi śrubami + ramka
(brak): brak akcesoriów
D: przeciwbieżna przepustnica regulacyjna DGS
150 - 1200
100 - 500
(brak): stal ocynkowana
9010: RAL 9010, połysk 30
9003: RAL 9003, połysk 30
xxxx: na zamówienie, inny kolor RAL
Karta katalogowa produktu:
Cenniki:
Regulaminy:
dla Konsumentów i Przedsiębiorców na prawach konsumenta dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 196 Ogólne Warunki Sprzedaży Produktów Lindab Sp. z o.o.
dla Przedsiębiorców
dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 220 Warunki Dostaw Produktów Lindab Sp. z o.o.
dla Przedsiębiorców do Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 222 kB | pobrano: 148 Warunki Obrotu Opakowaniami Zwrotnymi
Lindab Sp. z o.o.
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 133 kB | pobrano: 133
Broszury i ulotki:
aktualizacja: 2023-02-20 | typ: PDF | rozmiar: 8,93 MB | pobrano: 3392 Elementy dystrybucji powietrza Lindab
aktualizacja: 2022-01-18 | typ: PDF | rozmiar: 1,70 MB | pobrano: 1600 Kratki wentylacyjne Lindab
aktualizacja: 2022-01-18 | typ: PDF | rozmiar: 1,23 MB | pobrano: 1210
