Stalowe > Kratka stalowa zewnętrzna WLS
« poprzedni produkt następny produkt »
Produkt marki Lindab

WLS to stalowa kratka zewnętrzna ze stałymi kierownicami o rozstawie 50 mm (WLS-11) lub o zmiennym rozstawie (WLS-22). Przeznaczona jest do czerpania świeżego powietrza z zewnątrz oraz wyrzutu powietrza zużytego i posiada siatkę chroniącą przed ptakami. Opcjonalnie dostępna z siatką przeciw owadom oraz widocznymi otworami na śruby mocujące lub ramę montażową.
Kratka WLS dostępna jest w różnych standardowych wymiarach.
Standardowo w zestawie znajduje się siatka zabezpieczająca przed ptakami.

LindQST

Skorzystaj z zaawansowanego narzędzia online LindQST, aby obliczyć pełną gamę kratek i znaleźć odpowiedni rodzaj oraz wymiary dla wszystkich zastosowań. Wybór produktów, wymiarowanie pomieszczenia oraz wyszukiwanie dokumentacji są łatwo dostępne bezpośrednio na stronie internetowej lub urządzeniach mobilnych.

Znajdziesz to i wiele więcej na www.lindQST.com.

Konserwacja

Zdjąć kratkę w celu uzyskania dostępu do kanału. Części zewnętrzne należy przecierać wilgotną ściereczką.

Akcesoria

  • I: siatka przeciw owadom;
  • M: rama montażowa.

Materiały i wykończenie:

  • ramka i kierownice: stal;
  • siatka przeciw ptakom: stal ocynkowana;
  • siatka przeciw owadom: stal nierdzewna.

Standardowe wykończenie kratek:

  • stal ocynkowana;
  • RAL 9010, połysk 30;
  • RAL 9003, połysk 30.

Kratki dostępne są również w innych kolorach. Prosimy o kontakt z działem sprzedaży Lindab w celu uzyskania dalszych informacji.

Wymiary minimalne i maksymalne

WLS-11 (tylko ramka 1):

H [mm] / L [mm] 200 → 1500
200 • • •
↓ • • •
1000 • • •

WLS-22 (tylko ramka 2):

H [mm] / L [mm] 200 → 2000
200 • • •
↓ • • •
2000 • • •

Kratki standardowe są dostępne w odstępach co 50 mm (WLS-11) lub 100 mm (WLS-22) w zakresach podanych powyżej wymiarów minimalnych i maksymalnych. Rozmiary niestandardowe są dostępne na życzenie.

Montaż z wielu części: L × H: 2001 - 4000 × 100 - 800 mm.

Ramka i siatka

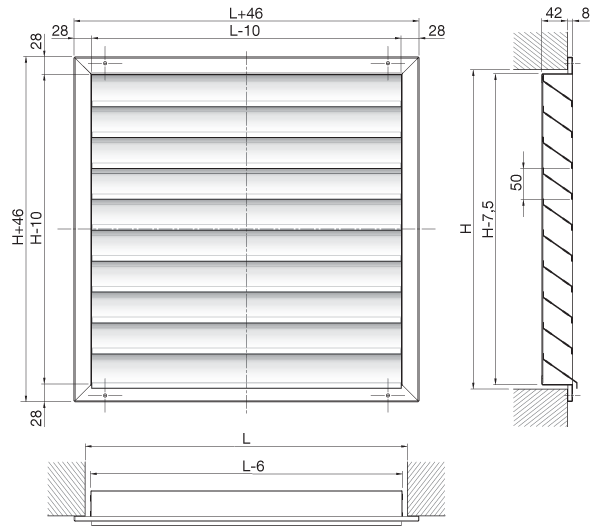

WLS-11, ramka 28 mm, kierownice o rozstawie 50 mm:

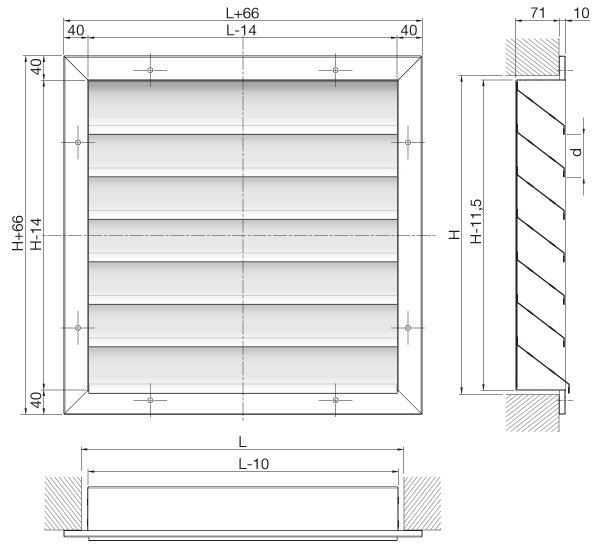

WLS-22, ramka 40 mm, kierownice o zmiennym rozstawie:

Nieprzygotowany:

V* - widoczne otwory na śruby / VM* - widoczne otwory na śruby + ramka montażowa:

* śruby nie są dołączone

Powierzchnia wolna

WLS-11

L 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
H Ak [m²]
200 0,024 0,036 0,048 0,060 0,072 0,084 0,096 0,108 0,120 0,132 0,144 0,156 0,168 0,180
300 0,040 0,060 0,080 0,100 0,120 0,140 0,160 0,180 0,200 0,220 0,240 0,260 0,280 0,300
400 0,056 0,084 0,112 0,140 0,168 0,196 0,224 0,252 0,280 0,308 0,336 0,364 0,392 0,420
500 0,072 0,108 0,144 0,180 0,216 0,252 0,288 0,324 0,360 0,396 0,432 0,468 0,504 0,540
600 0,088 0,132 0,176 0,220 0,264 0,308 0,352 0,396 0,440 0,484 0,528 0,572 0,616 0,660
700 0,104 0,156 0,208 0,260 0,312 0,364 0,416 0,468 0,520 0,572 0,624 0,676 0,728 0,780
800 0,120 0,180 0,240 0,300 0,360 0,420 0,480 0,540 0,600 0,660 0,720 0,780 0,840 0,900
900 0,136 0,204 0,272 0,340 0,408 0,476 0,544 0,612 0,680 0,748 0,816 0,884 0,952 1,020
1000 0,152 0,228 0,304 0,380 0,456 0,532 0,608 0,684 0,760 0,836 0,912 0,988 1,064 1,140

WLS-22

L 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
H Ak [m²]
200 0,014 0,021 0,028 0,035 0,042 0,049 0,057 0,064 0,071 0,078 0,085 0,092 0,099 0,106
300 0,031 0,047 0,063 0,078 0,094 0,110 0,125 0,141 0,157 0,172 0,188 0,204 0,219 0,235
400 0,049 0,073 0,097 0,121 0,146 0,170 0,194 0,218 0,243 0,267 0,291 0,316 0,340 0,364
500 0,063 0,094 0,126 0,157 0,189 0,220 0,252 0,283 0,315 0,346 0,378 0,409 0,441 0,472
600 0,080 0,120 0,160 0,200 0,240 0,280 0,321 0,361 0,401 0,441 0,481 0,521 0,561 0,601
700 0,097 0,146 0,195 0,243 0,292 0,341 0,389 0,438 0,487 0,535 0,584 0,633 0,681 0,730
800 0,112 0,168 0,223 0,279 0,335 0,391 0,447 0,503 0,559 0,615 0,670 0,726 0,782 0,838
900 0,129 0,193 0,258 0,322 0,387 0,451 0,516 0,580 0,645 0,709 0,774 0,838 0,903 0,967
1000 0,146 0,219 0,292 0,365 0,438 0,511 0,585 0,658 0,731 0,804 0,877 0,950 1,023 1,096

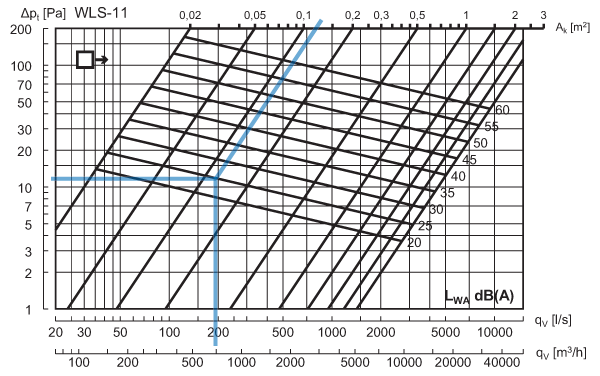

Szybki dobór, nawiew powietrza, WLS-11

Dane ważne dla: nawiewu powietrza.

Oznaczenia: Ak = powierzchnia efektywna [m²]; Vk = prędkość efektywna [m/s]; Δpt = całkowita strata ciśnienia [Pa]; LWA = poziom mocy akustycznej [dB(A)].

H = 200

Wymiar
kratki [mm]
(Ak)		 Przepływ powietrza
[m³/h] 100 150 200 250 300 350 400 500 600 700 800 900 1000 1250 1500
[l/s] 28 42 56 69 83 97 111 139 167 194 222 250 278 347 417
200x200
(0,024)		 LWA
Vk
Δpt		 <20
1,2
6		 25
1,8
14		 33
2,3
25,3		 39
2,9
38,4		 45
3,5
55,6		 49
4
76
300x200
(0,036)		 LWA
Vk
Δpt		 <20
1,2
6,3		 24
1,6
11,3		 30
1,9
17,1		 35
2,3
24,7		 39
2,7
33,8		 43
3,1
44,2		 50
3,9
69,3
400x200
(0,048)		 LWA
Vk
Δpt		 <20
1,2
6,3		 23
1,4
9,6		 28
1,7
13,9		 32
2
19		 36
2,3
24,9		 43
2,9
39		 48
3,5
56,3
600x200
(0,072)		 LWA
Vk
Δpt		 <20
1
4,3		 <20
1,2
6,2		 22
1,3
8,4		 26
1,5
11,1		 33
1,9
17,3		 38
2,3
25		 42
2,7
33,8		 46
3,1
44,2		 50
3,5
56,1
800x200
(0,096)		 LWA
Vk
Δpt		 <20
0,9
3,5		 <20
1
4,7		 <20
1,2
6,2		 26
1,4
9,7		 31
1,7
14,1		 35
2
19		 39
2,3
24,9		 43
2,6
31,5		 46
2,9
39
1200x200
(0,144)		 LWA
Vk
Δpt		 <20
1
4,3		 21
1,2
6,3		 25
1,3
8,4		 29
1,5
11,1		 33
1,7
14		 36
1,9
17,3		 42
2,4
27		 47
2,9
39

H = 300

Wymiar
kratki [mm]
(Ak)		 Przepływ powietrza
[m³/h] 200 250 300 350 400 500 600 700 800 900 1000 1250 1500 2000 2500
[l/s] 56 69 83 97 111 139 167 194 222 250 278 347 417 556 694
300x300
(0,060)		 LWA
Vk
Δpt		 <20
0,9
4,1		 <20
1,2
6,1		 22
1,4
8,9		 27
1,6
12,2		 31
1,9
15,9		 37
2,3
25		 42
2,8
36		 47
3,2
48,6
400x300
(0,080)		 LWA
Vk
Δpt		 <20
0,9
3,5		 <20
1
5		 <20
1,2
6,8		 24
1,4
9		 30
1,7
14		 35
2,1
20,3		 40
2,4
27,3		 44
2,8
35,8		 47
3,1
45,4		 50
3,5
56,2
600x300
(0,120)		 LWA
Vk
Δpt		 <20
0,8
3		 <20
0,9
4		 20
1,2
6,2		 26
1,4
9		 30
1,6
12,2		 34
1,9
15,9		 37
2,1
20,2		 40
2,3
25		 47
2,9
38,9
800x300
(0,160)		 LWA
Vk
Δpt		 <20
0,9
3,5		 <20
1
5,1		 23
1,2
6,8		 27
1,4
9		 30
1,6
11,4		 33
1,7
14		 40
2,2
21,9		 45
2,6
31,6
1200x300
(0,240)		 LWA
Vk
Δpt		 <20
0,8
3		 <20
0,9
4		 20
1
5		 23
1,2
6,2		 30
1,4
9,7		 35
1,7
14		 43
2,3
25		 50
2,9
38,9

H = 400

Wymiar
kratki [mm]
(Ak)		 Przepływ powietrza
[m³/h] 350 400 500 600 700 800 900 1000 1250 1500 2000 2500
[l/s] 97 111 139 167 194 222 250 278 347 417 556 694
400x400
(0,112)		 LWA
Vk
Δpt		 <20
0,9
3,5		 <20
1
4,6		 22
1,2
7,2		 27
1,5
10,3		 32
1,7
14		 35
2
18,3		 39
2,2
23,2		 42
2,5
28,6		 48
3,1
44,6
600x400
(0,168)		 LWA
Vk
Δpt		 <20
0,8
3,2		 <20
1
4,6		 22
1,2
6,2		 26
1,3
8,1		 29
1,5
10,3		 32
1,7
12,7		 38
2,1
19,8		 44
2,5
28,6
800x400
(0,224)		 LWA
Vk
Δpt		 <20
0,7
2,6		 <20
0,9
3,5		 <20
1
4,6		 22
1,1
5,8		 25
1,2
7,2		 31
1,5
11,2		 37
1,9
16,1		 45
2,5
28,6
1200x400
(0,280)		 LWA
Vk
Δpt		 <20
0,8
2,9		 <20
0,9
3,7		 <20
1
4,6		 26
1,2
7,1		 31
1,5
10,3		 39
2
18,3		 46
2,5
28,6

H = 600

Wymiar
kratki [mm]
(Ak)		 Przepływ powietrza
[m³/h] 600 700 800 900 1000 1250 1500 2000 2500 3500
[l/s] 167 194 222 250 278 347 417 556 694 972
500x600
(0,220)		 LWA
Vk
Δpt		 <20
0,8
2,7		 <20
0,9
3,6		 <20
1
4,7		 22
1,1
6		 25
1,3
7,4		 32
1,6
11,6		 37
1,9
16,7		 45
2,5
29,7
800x600
(0,352)		 LWA
Vk
Δpt		 <20
0,7
2,3		 <20
0,8
2,9		 20
1
4,5		 26
1,2
6,5		 34
1,6
11,6		 40
2
18,1		 50
2,8
35,5
1200x600
(0,440)		 LWA
Vk
Δpt		 <20
0,8
2,9		 20
0,9
4,2		 28
1,3
7,4		 35
1,6
11,6		 44
2,2
22,7

Szybki dobór, nawiew powietrza, WLS-22

Dane ważne dla: nawiewu powietrza.

Oznaczenia: Ak = powierzchnia efektywna [m²]; Vk = prędkość efektywna [m/s]; Δpt = całkowita strata ciśnienia [Pa]; LWA = poziom mocy akustycznej [dB(A)].

H = 200

Wymiar
kratki [mm]
(Ak)		 Przepływ powietrza
[m³/h] 100 150 200 250 300 350 400 500 600 700 800 900 1000
[l/s] 28 42 56 69 83 97 111 139 167 194 222 250 278
200x200
(0,0141)		 LWA
Vk
Δpt		 22
2
17		 35
3
39		 44
4
69,8
300x200
(0,0212)		 LWA
Vk
Δpt		 <20
1,3
7,8		 24
2
17,4		 33
2,6
31		 40
3,3
47,1		 46
3,9
68,1
400x200
(0,0283)		 LWA
Vk
Δpt		 <20
1,5
9,8		 25
2
17,4		 32
2,4
26,5		 38
2,9
38,3		 43
3,4
52,4		 47
3,9
68,6
600x200
(0,0424)		 LWA
Vk
Δpt		 <20
1,3
7,8		 20
1,6
11,8		 26
2
17		 31
2,3
23,3		 36
2,6
30,5		 43
3,3
47,8		 49
3,9
69
800x200
(0,0566)		 LWA
Vk
Δpt		 <20
1,2
6,6		 <20
1,5
9,6		 23
1,7
13,1		 28
2
17,1		 35
2,5
26,9		 41
3
38,8		 46
3,4
52,4		 50
3,9
68,6
1200x200
(0,0848)		 LWA
Vk
Δpt		 <20
1,1
5,8		 <20
1,3
7,6		 24
1,6
11,9		 30
2
17,2		 34
2,3
23,3		 39
2,6
30,5		 43
2,9
38,6		 46
3,3
47,8

H = 300

Wymiar
kratki [mm]
(Ak)		 Przepływ powietrza
[m³/h] 200 250 300 350 400 500 600 700 800 900 1000 1250 1500 2000
[l/s] 56 69 83 97 111 139 167 194 222 250 278 347 417 556
300x300
(0,0470)		 LWA
Vk
Δpt		 <20
1,2
6,3		 <20
1,5
9,6		 24
1,8
13,9		 29
2,1
18,9		 33
2,4
24,8		 40
3
38,9		 46
3,6
56,2
400x300
(0,0627)		 LWA
Vk
Δpt		 <20
1,1
5,4		 <20
1,3
7,8		 21
1,5
10,7		 25
1,8
14		 32
2,2
21,9		 38
2,7
31,6		 43
3,1
42,6		 47
3,5
55,8
600x300
(0,0940)		 LWA
Vk
Δpt		 <20
1,2
6,2		 21
1,5
9,7		 27
1,8
14		 32
2,1
18,9		 36
2,4
24,8		 40
2,7
31,5		 43
3
38,9		 50
3,7
60,6
800x300
(0,1254)		 LWA
Vk
Δpt		 <20
1,1
5,5		 <20
1,3
7,9		 24
1,5
10,7		 28
1,8
14		 32
2
17,7		 35
2,2
21,9		 42
2,8
34,1		 48
3,3
49,2
1200x300
(0,1880)		 LWA
Vk
Δpt		 <20
1
4,7		 <20
1,2
6,2		 20
1,3
7,9		 24
1,5
9,7		 31
1,8
15,2		 37
2,2
21,9		 46
3
38,9

H = 400

Wymiar
kratki [mm]
(Ak)		 Przepływ powietrza
[m³/h] 400 500 600 700 800 900 1000 1250 1500 2000 2500
[l/s] 111 139 167 194 222 250 278 347 417 556 694
400x400
(0,0971)		 LWA
Vk
Δpt		 <20
1,1
5,8		 <20
1,4
9,1		 26
1,7
13,2		 31
2
17,8		 35
2,3
23,3		 39
2,6
29,5		 42
2,9
36,5		 49
3,6
56,9
600x400
(0,1456)		 LWA
Vk
Δpt		 <20
1,1
5,9		 <20
1,3
7,9		 24
1,5
10,3		 28
1,7
13,1		 31
1,9
16,2		 38
2,4
25,3		 44
2,9
36,5
800x400
(0,1942)		 LWA
Vk
Δpt		 <20
1
4,4		 <20
1,1
5,8		 <20
1,3
7,4		 23
1,4
9,1		 30
1,8
14,2		 36
2,1
20,5		 45
2,9
36,5
1200x400
(0,2427)		 LWA
Vk
Δpt		 <20
0,9
3,7		 <20
1
4,7		 <20
1,1
5,8		 24
1,4
9,1		 30
1,7
13,1		 39
2,3
23,4		 46
2,9
36,4

H = 600

Wymiar
kratki [mm]
(Ak)		 Przepływ powietrza
[m³/h] 700 800 900 1000 1250 1500 2000 2500 3500
[l/s] 194 222 250 278 347 417 556 694 972
500x600
(0,2004)		 LWA
Vk
Δpt		 <20
1
4,2		 <20
1,1
5,5		 <20
1,2
6,9		 22
1,4
8,6		 29
1,7
13,3		 35
2,1
19,3		 44
2,8
34,3
800x600
(0,3206)		 LWA
Vk
Δpt		 <20
1,1
5,2		 22
1,3
7,5		 31
1,7
13,4		 38
2,2
20,9		 49
3
40,9
1200x600
(0,4007)		 LWA
Vk
Δpt		 <20
0,9
3,3		 <20
1
4,8		 25
1,4
8,6		 32
1,7
13,3		 43
2,4
26,2

Wydajność

Strumień powietrza qv [l/s] i [m3/h], strata ciśnienia całkowitego Δpt [Pa], zasięg l0.2 [m] oraz poziom mocy akustycznej LWA [dB(A)] można zobaczyć na wykresach.

Przykład: wymiar kratki (L×H): 600×200 mm, powierzchnia wolna Ak: 0,043 m², przepływ powietrza qv: 500 m³/h (139 l/s).

Wynik:  poziom mocy akustycznej LWA: ~33 [dB(A)], całkowita strata ciśnienia Δpt: ~7 [Pa], zasięg Δl0.2: ~5,6 [m].

Dane ważne dla: nawiew powietrza, ustawienie lameli 0º, warunki izotermiczne, zasięg bez efektu sufitowego (odgległość > 800 mm do sufitu).

W przypadku kratek o wolnej powierzchni > 0,4 m2 zalecamy skorzystanie z narzędzia do obliczeń online Lindab znajdującego się na stronie www.lindQST.com.

Poziom ciśnienia akustycznego w polu swobodnym (1/4 sfery)

Poziom mocy akustycznej LWA [dB(A)] przedstawiono na wykresach. Poziom ciśnienia akustycznego w odległości X [m]:

LpA = LWA - K, patrz tabela poniżej:

X [m] 1 2 3 4 5 10 20
K [dB] -5 -12 -15 -17 -19 -25 -30

Poziom mocy akustycznej w zależności od częstotliwości

Poziom mocy akustycznej w paśmie częstotliwości jest zdefiniowany jako LWf = LWA+Kok. Wartości Kok podane są w poniższej tabeli.

Częstotliwość [Hz]
63 125 250 500 1000 2000 4000 8000
Nawiew 8 4 1 -3 -8 -14 -18 -17
Wywiew -2 -2 -4 -6 -5 -6 -16 -24

Powietrze wywiewane

  • Całkowita strata ciśnienia Δpt: x 0,76.
  • Poziom mocy akustycznej LWA:- 3.

Kod zamówienia

WLS -a b -c -d -eee -fff -gggg
Szczegóły kodu:
WLS
Produkt
-a
Ramka
1: 25 mm
2: 40 mm
b
Siatka
1: 50 mm pitch (tylko ramka 1)
2: Variable pitch d (tylko ramka 2)
-c
Montaż
(brak): nieprzygotowany
V: montaż z widocznymi śrubami
VM: widoczne śruby + ramka
-d
Akcesoria
N: siatka na ptaki (standard)
I: siatka na owady
-eee
​Rozmiar L [mm]
200 - 2000
-fff
​Rozmiar H [mm]
200 - 2000
-gggg
Standardowe wykończenie kratek
(brak): stal ocynkowana
xxxx: na zamówienie, inny kolor RAL

Karta katalogowa produktu:

Pobierz/wyświetl kartę katalogową w formacie PDF*
* generowanie karty katalogowej może potrwać nawet kilkanaście sekund

Cenniki:

Cennik produktów - ważny od 7 października 2024 r.
aktualizacja: 2024-10-04 | typ: PDF | rozmiar: 14,84 MB | pobrano: 1584

Regulaminy:

Ogólne Warunki Sprzedaży Produktów Lindab Sp. z o.o.
dla Konsumentów i Przedsiębiorców na prawach konsumenta dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 196 Ogólne Warunki Sprzedaży Produktów Lindab Sp. z o.o.
dla Przedsiębiorców
dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 220
Warunki Dostaw Produktów Lindab Sp. z o.o.
dla Przedsiębiorców do Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 222 kB | pobrano: 148 Warunki Obrotu Opakowaniami Zwrotnymi
Lindab Sp. z o.o.
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 133 kB | pobrano: 133

Broszury i ulotki:

Asortyment produktów wentylacyjnych Lindab
aktualizacja: 2023-02-20 | typ: PDF | rozmiar: 8,93 MB | pobrano: 3392 Elementy dystrybucji powietrza Lindab
aktualizacja: 2022-01-18 | typ: PDF | rozmiar: 1,70 MB | pobrano: 1600
Kratki wentylacyjne Lindab
aktualizacja: 2022-01-18 | typ: PDF | rozmiar: 1,23 MB | pobrano: 1210

Certyfikaty i atesty:

Certyfikat ISO 14001:2015 dla Lindab
aktualizacja: 2024-06-20 | typ: PDF | rozmiar: 2,90 MB | pobrano: 26733 Certyfikat ISO 9001:2015 dla Lindab
aktualizacja: 2023-04-07 | typ: PDF | rozmiar: 591 kB | pobrano: 23259

Dowiedz się więcej

Chcesz zamówić produkt? Wyślij e-mail » Zainteresowały Cię nasze produkty? Wypełnij formularz »
