Moduł przekaźnikowy FDS-RB

Opis Dane techniczne Schemat połączeń Pliki do pobrania

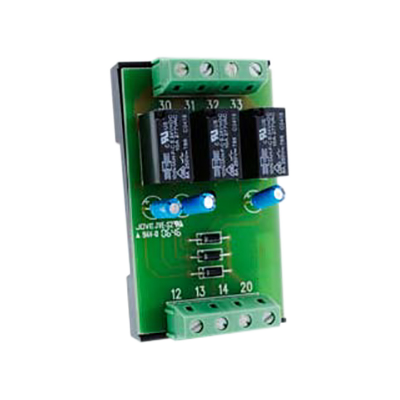

FDS-B to moduł przekaźnikowy z trzema przekaźnikami zamykającymi (styk rozwierny), 230 V AC, 4 A, używany do:

• podłączenia sygnału "Stop AHU" (DO5 do FDS-M);
• podłączenia zewnętrznych alarmów (DO6 i DO7 do FDS-M).

Wejścia:	Trzy wejścia, 24 AC, od FDS-M
Wyjścia przekaźnikowe:	Trzy przekaźniki zamykające, 230 V AC, 4 A
Klasa ochrony:	IP00
Mocowanie:	Szyna DIN
Podłączenie przewodów:	Zaciski śrubowe
CE	Ten produkt jest zgodny z wymaganiami europejskich norm EMC CENELEC EN 61000-6-1 i EN 61000-6-3 oraz z wymaganiami europejskiej normy LVD EN 60669-2-1. Posiada oznakowanie CE.

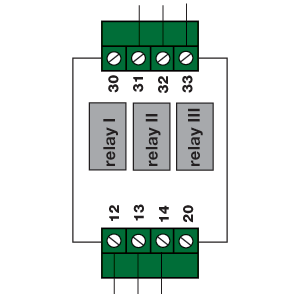

12  Wejście sterujące przekaźnik I
13  Wejście sterujące przekaźnik II
14  Wejście sterujące przekaźnik III
20  Wejście sterujące wspólne 24 V AC
30  Wejście sterujące 24 V AC
31  Przekaźnik wyjściowy I
32  Przekaźnik wyjściowy II
33  Przekaźnik wyjściowy III
