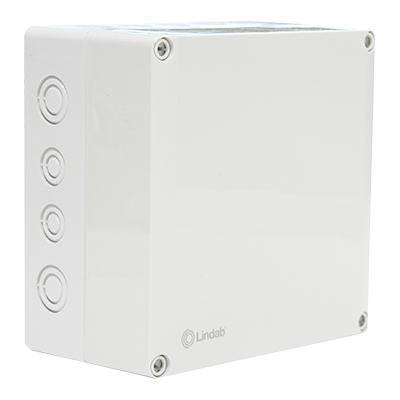

Wzmacniacz sygnału FDS-R

Opis Wymiary Dane techniczne Schemat połączeń Pliki do pobrania

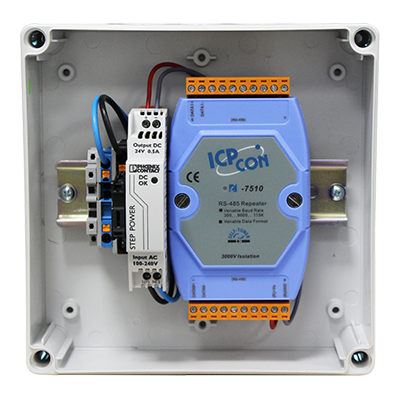

Jeśli zainstalowano więcej niż 30 urządzeń podrzędnych, w celu poprawienia jakość sygnału RS485 należy skorzystać ze wzmacniacza sygnału FDS-R. FDS-R jest wyposażony we własne zasilanie stabilizowane 230 V.

Zarówno przewody RS485, jak i zasilanie 24 V DC podłącza się do FDS-R za pomocą wymiennych 10-stykowych listew zaciskowych.

Napięcie zasilania:	24 V DC (+ 10 V DC - + 30 V DC, bez izolacji)
Pobór mocy:	2,16 W
Interfejs szeregowy RS485:	Data+, Data-
Przewody:	Belden 9841 (skrętka 2P) / Belden 9842 (skrętka 4P), jeśli w użyciu są przewody innego typu, odległość transmisji może ulec zmianie
Szybkość transmisji w bodach:	Automatyczne przełączanie między 300 a 115200 bps
Izolacja:	2-drożne zabezpieczenie izolacyjne 3000 V DC
Zabezpieczenie ESD:	Tak
Wskaźniki LED:	Dostępne do zasilania/łączności
Temperatura robocza:	-25...+75°C
Temperatura przechowywania:	-30...+75°C
Wilgotność:	10...90 % RH, bez kondensacji
Palność:	Materiały ogniochronne (poziom UL94-V0)
Złącze:	Wtykany blok zacisków śrubowych
Materiał, obudowa:	Tworzywo sztuczne
Mocowanie:	Szyna DIN
Wymiary (wys. × szer. × gł.):	122 × 72 × 35 mm
CE	Produkt ten jest zgodny z wymaganiami europejskich norm zharmonizowanych dotyczącymi kompatybilności elektromagnetycznej (EMC). Do oceny kompatybilności elektromagnetycznej zastosowano określone normy dotyczące emisji i odporności na zakłócenia elektromagnetyczne (RFI). FDS-R jest opatrzony znakami CE i RoHS.
