Nawiewnik perforowany HLD

Opis Wymiary Parametry techniczne Pliki do pobrania

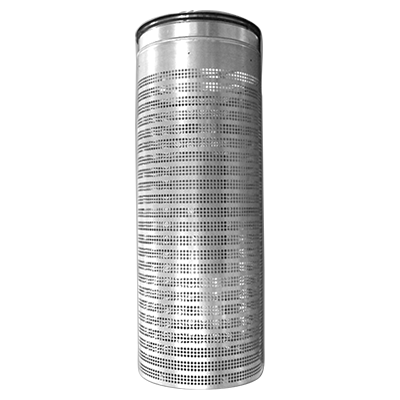

HLD to okrągły nawiewnik wyporowy dostosowany do pracy w przemyśle. HLD wyposażony jest w przepustnicę, która umożliwia dopasowanie strumienia powietrza pomiędzy poziomym lub pionowym, w zależności od tego czy wymagane jest ogrzewanie, czy chłodzenie. Regulacja może być wykonana ręcznie, lub może zostać zautomatyzowana przy użyciu kilku rodzajów siłowników. Wymiary zewnętrzne nawiewnika dostosowane są do przyłączy, dzięki czemu łatwo go zintegrować ze standardowym systemem kanałów. HLD może być podwieszony lub zainstalowany na ścianie/kolumnie za pomocą uchwytu montażowego, co zapewnia dużą elastyczność bez względu na sposób użytkowania pomieszczeń.

Odpowiedni zarówno do chłodzenia jak i ogrzewania.
Możliwość regulacji strumienia powietrza (poziomy/pionowy).
Wysoka wydajność.
Elastyczne ustawianie.
Dostępny wariant z silnikiem elektrycznym.
Dostępny wariant z siłownikiem termostatycznym.

Konserwacja

Widoczne części nawiewnika można przetrzeć wilgotną szmatką. W celu zapoznania się z innymi czynnościami konserwacyjnymi patrz instrukcja montażu.

Rodzaj silnika:

HLD - 1: NM24A-MF-F,
HLD - 2: NM24A-F.

Materiały i wykończenie:

materiał: stal ocynkowana;
standardowe wykończenie: ocynkowane.

Nawiewnik HLD jest również dostępny w wersji ze stali nierdzewnej. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.

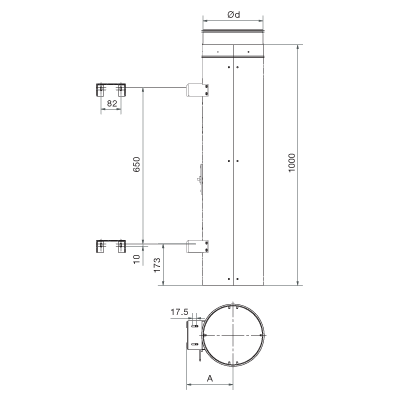

ød [mm]	A [mm]	Waga [kg]
250	192	11,5
315	225	13,7
400	270	17,0
500	322	21,0
630	390	27,0

* Waga modeli z silnikami wynosi ok. 1 kg więcej, niż podano w powyższej tabeli.

Wydajność

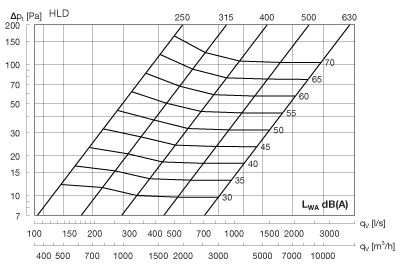

Przepływ powietrza q_v [l/s] i [m³/h], ciśnienie całkowite Δp_t [Pa], zasięg strumienia l_0,2 [m] oraz poziom mocy akustycznej L_WA [dB(A)] można zobaczyć na wykresach.

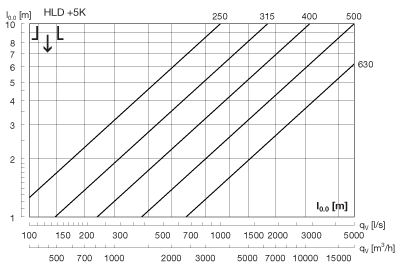

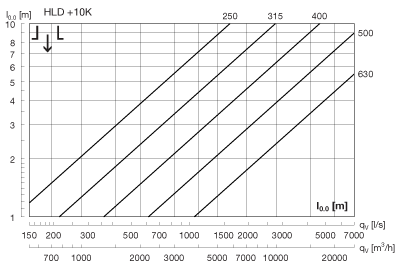

Zasięg strumienia l_0,2 / punkt zwrotu l_0,0

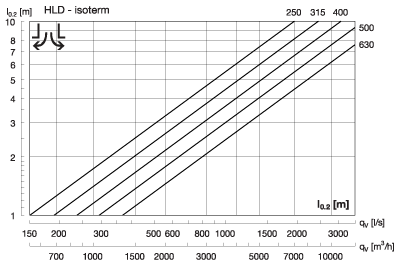

Zasięg strumienia l_0,2 [m] można zaobserwować na wykresie dla powietrza izotermicznego, przy prędkości 0,2 m/s. Punkt zwrotny l_0,0 [m] można zaobserwować na wykresach odpowiednio dla powietrza ciepłego, +5 K, +10 K.

Poziom mocy akustycznej w zależności od częstotliwości

Poziom mocy akustycznej w paśmie częstotliwości określany jest jako L_WA+K_ok. Wartości K_ok są podane w schematach poniżej wykresów.

Szybki wybór

LWA = 50
Wymiar	Nawiew	q_v [l/s]	q_v [m³/h]	p_t [Pa]	l_0.2 izoterma [m]	l_0.0 +5K [m]
250	poziomy	259	934	44	2
250	pionowy	259	934	44		3
315	poziomy	394	1420	37	2
315	pionowy	394	1420	37		3
400	poziomy	586	2111	32	2
400	pionowy	586	2111	32		3
500	poziomy	938	3377	32	3
500	pionowy	938	3377	32		2
630	poziomy	1500	5401	32	4
630	pionowy	1500	5401	32		2
LWA = 55
250	poziomy	305	1099	62	2
250	pionowy	305	1099	62		3
315	poziomy	457	1647	50	2
315	pionowy	457	1647	50		3
400	poziomy	680	2447	44	3
400	pionowy	680	2447	44		3
500	poziomy	1087	3915	42	3
500	pionowy	1087	3915	42		3
630	poziomy	1739	6262	42	4
630	pionowy	1739	6262	42		2
LWA = 60
250	poziomy	359	1294	85	2
250	pionowy	359	1294	85		4
315	poziomy	531	1910	68	3
315	pionowy	531	1910	68		3
400	poziomy	788	2838	58	3
400	pionowy	788	2838	58		3
500	poziomy	1261	4539	57	4
500	pionowy	1261	4539	57		3
630	poziomy	2017	7260	57	5
630	pionowy	2017	7260	57		3

Powietrze nawiewane

Dzięki specjalnej konstrukcji HLD nadaje się do dostarczania dużych ilości powietrza przy małym zasięgu, na ograniczonym obszarze. Dzięki temu nawiewane powietrze koncentruje się na niewielkim obszarze w obrębie większej przestrzeni, po czym rozprowadza się po pomieszczeniach. Zwykle dla uzyskania chłodzenia zaleca się regulację poziomą, a dla ogrzewania - pionową.

Planowanie

Nawiewnik HLD z nawiewem chłodnego powietrza w dużym stopniu działa podobnie do wentylacji wyporowej. Wentylacja wyporowa ma wyższą sprawność temperaturową niż wentylacja mieszająca, a więc przy tej samej objętości powietrza i tej samej temperaturze chłodzenia odprowadzana jest większa moc. Do obliczenia mocy odprowadzanej w sytuacji chłodzenia należy zastosować metodę obliczeniową dla wentylacji wyporowej. Dla nawiewnika HLD z nawiewem powietrza ciepłego moc oblicza się tak jak w przypadku wentylacji mieszającej.

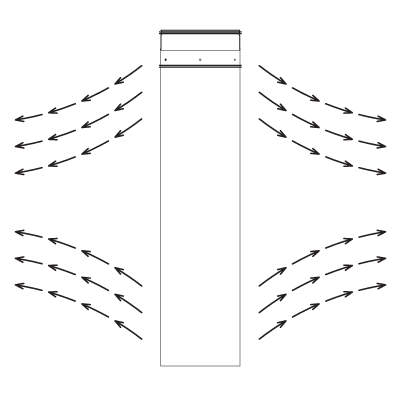

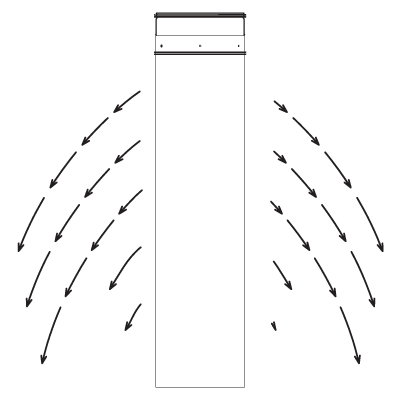

Nawiew poziomy - chłodzenie / Nawiew pionowy - ogrzewanie

Poziom mocy akustycznej

Wykres poziomu mocy i ciśnienia akustycznego dotyczy zarówno strumienia poziomego, jak i pionowego.

Wymiar	[Hz]	63	125	250	500	1K	2K	4K	8K
250	K_ok	4	-3	-3	1	-6	-16	-29	-37
315	K_ok	12	1	0	1	-7	-16	-27	-36
400	K_ok	5	-3	2	1	-8	-17	-29	-41
500	K_ok	5	-3	2	1	-8	-17	-29	-41
630	K_ok	5	-3	2	1	-8	-17	-29	-41

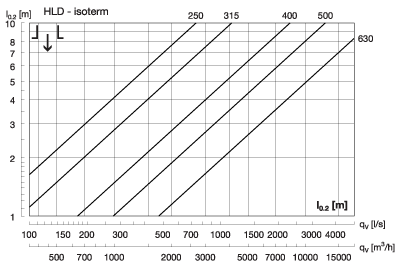

Zasięg strumienia l_0.2 / punkt zwrotu l_0.0

Wykresy obowiązują dla wysokości montażu > 1 m.

Wszystkie schematy dotyczą instalacji podwieszanej.

Strefy graniczne

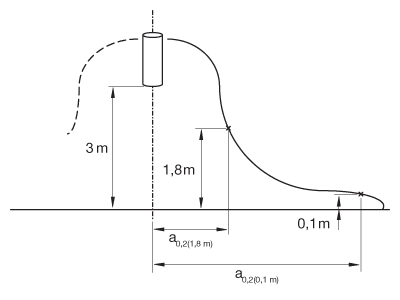

W przypadku chłodzenia i nawiewu poziomego HLD będzie funkcjonował jako nawiewnik wyporowy umieszczony wysoko. Strefa graniczna pokazana jest dla dwóch różnych wysokości, jedna "wewnętrzna" strefa graniczna a_0,2 (1,8 m) określona jako odległość od nawiewnika, w której prędkość na wysokości 1,8 m wynosi 0,2 m/s, oraz "zewnętrzna" strefa graniczna a_0,2 (0,1 m), która jest odległością od nawiewnika, w której prędkość na wysokości 0,1 m wynosi 0,2 m/s.

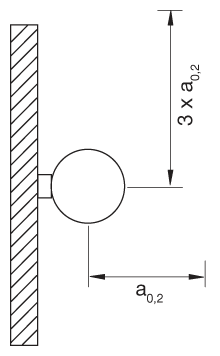

Przy montażu na ścianie należy zastosować poniższe korekty:

a_0.2 pod kątem prostym do ściany = wartość z wykresu;
a_0.2 wzdłuż ściany = wartość z wykresu × 3.

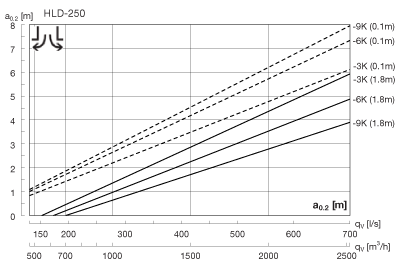

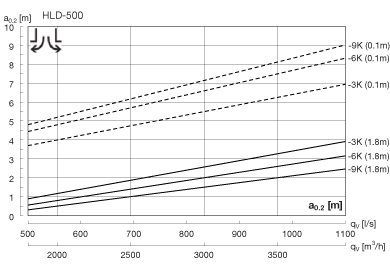

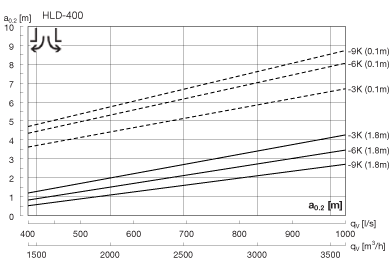

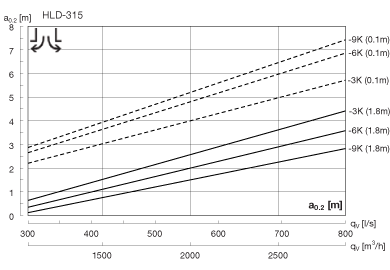

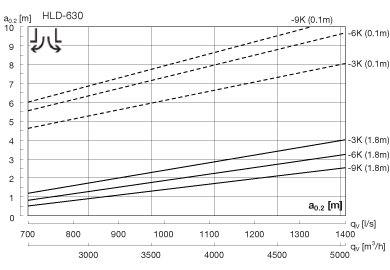

Strefa graniczna, nawiew poziomy

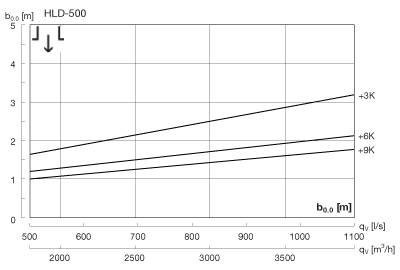

Rozkład

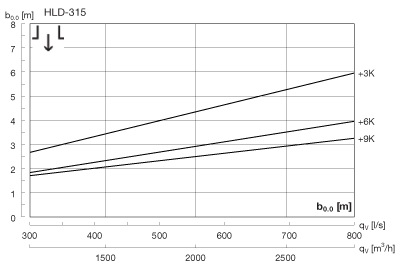

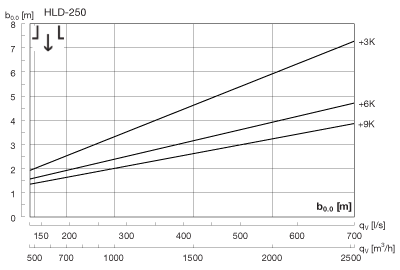

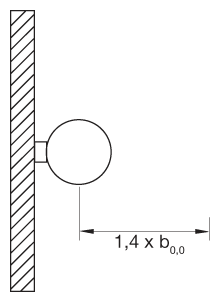

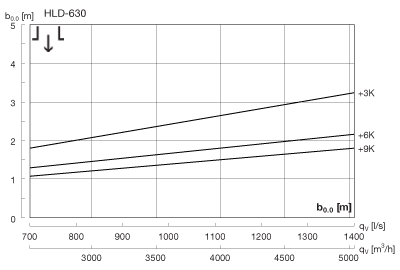

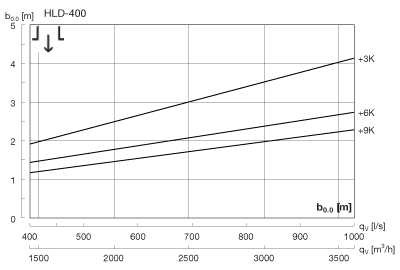

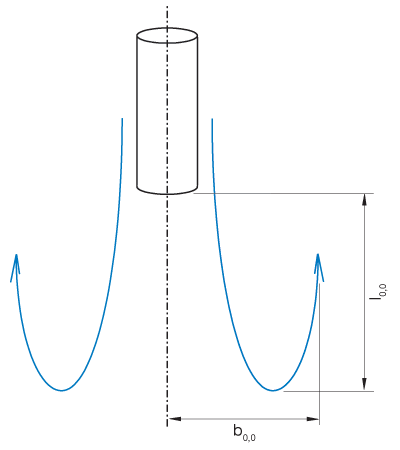

W przypadku nawiewu pionowego z powietrzem ogrzanym, powietrze z nawiewnika będzie się obracać pionowo w odległości l_0,0 od nawiewnika. Szerokość strumienia powietrza, b_0,0, którą można również oznaczyć jako rozkład poziomy, widać na wykresach dla rozkładu.
