Nawiewnik z wieloma kierownicami FKD

Opis Wymiary Skrzynka rozprężna Parametry techniczne Pliki do pobrania

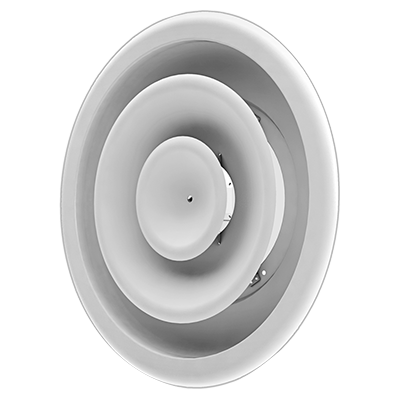

FKD to regulowany okrągły nawiewnik z wieloma kierownicami, który zwykle stosowany jest do nawiewu powietrza. Nawiewnik może służyć zarówno do nawiewu poziomego jak i pionowego, dzięki czemu idealnie nadaje się do nawiewu zarówno powietrza ciepłego jak i chłodnego. Montaż nawiewnika FDK (do rozmiaru 400) w skrzynce rozprężnej MB pomaga osiągnąć stabilny przepływ powietrza do nawiewnika oraz wykorzystać potencjał poszczególnych regulacji. Przepustnica typu B jest unikalną liniową przepustnicą kołnierzową, która pozwala na wykorzystanie pełnego obszaru roboczego (0-100%) i umożliwia zrównoważenie dużego spadku ciśnienia nad skrzynką z niskim poziomem generowanego dźwięku. Ponadto konstrukcja przepustnicy zapewnia dokładny i wiarygodny pomiar. Przepustnica typu C jest wyposażona w łopatki obrotowe dla nawiewu powietrza. Zazwyczaj stosowany w przypadkach, które nie wymagają wysokiego ciśnienia równoważącego w skrzynce rozprężnej.

Odpowiedni do nawiewania powietrza.
Pionowy lub poziomy nawiew powietrza.
Skrzynka rozprężna dostępna z przepustnicą w wielu wariantach.

Konserwacja

Kierownice można zdjąć w celu wyczyszczenia elementów wewnętrznych lub w celu uzyskania dostępu do kanału, lub skrzynki. Widoczne części nawiewnika można przetrzeć wilgotną szmatką.

Liczba kierownic:

rozmiar 160-355: 2,
rozmiar 400-500: 3,
rozmiar 630: 4.

Materiały i wykończenie:

materiał: aluminium;
standardowe wykończenie: malowane proszkowo;
kolory standardowe: RAL 9003 i RAL 9010, połysk 30.

Nawiewnik jest dostępny także w innych kolorach ~~oraz~~ lub niepomalowany. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.

Strumień powietrza

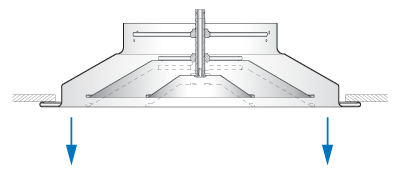

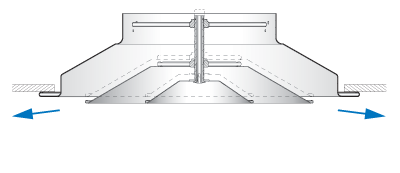

FKD jest standardowo dostarczany z nastawą do pionowego nawiewu powietrza. Nawiew strumienia powietrza może być zmieniony na poziomy poprzez ustawienie wewnętrznej części nawiewnika w najniższym położeniu.

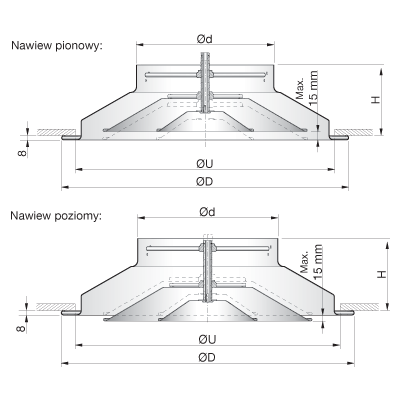

Poziomo / pionowo

ød [mm]	øD [mm]	H [mm]	øU* [mm]	Waga [kg]	Wolny obszar A [m²]
ød [mm]	øD [mm]	H [mm]	øU* [mm]	Waga [kg]	Pionowy	Poziomy
160	335	97	288	0,0298	0,0304	0,7
200	423	110	370	0,0431	0,0456	0,9
250	517	122	461	0,0622	0,0684	1,2
315	640	138	576	0,0910	0,1041	1,8
355	730	177	656	0,1108	0,1293	2,6
400	776	177	700	0,1349	0,1606	3,1
450	825	177	755	0,1637	0,1990	3,4
500	917	177	825	0,1948	0,2410	4,3
630	1045	177	963	0,2850	0,3667	7,4

*øU = wymiar cięcia.

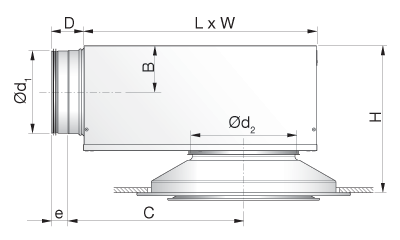

FKD + skrzynka rozprężna MB:

ød₁ [mm]	ød₂ [mm]	B [mm]	C [mm]	D [mm]	e [mm]	H* [mm]	L [mm]	W [mm]
100	160	62	245	78	40	221-243	310	260
125	160	75	291	78	40	246-268	376	310
125	200	75	291	78	40	257-281	376	310
160	160	92	352	78	40	280-302	459	380
160	200	92	352	78	40	291-315	459	380
160	250	92	352	78	40	305-327	459	380
200	200	112	425	78	40	332-356	565	460
200	250	112	425	78	40	346-368	565	460
200	315	112	425	78	40	363-384	565	460
250	250	137	514	118	60	396-418	698	540
250	315	137	514	118	60	413-434	698	540
250	400	137	514	118	60	440-473	698	540
315	315	170	675	118	60	478-499	858	540
315	400	170	675	118	60	505-538	858	540

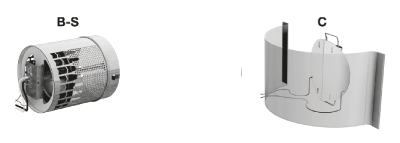

Opcje przepustnicy:

Dla MBB-S obowiązują następujące dane dotyczące FKD+skrzynki rozprężnej. Dane dotyczące MBC znajdują się na stronie www.lindQST.com.

Wydajność

Przepływ powietrza q_v [l/s] i [m³/h], ciśnienie całkowite Δp_t [Pa], zasięg strumienia l_0,2 [m] oraz poziom mocy akustycznej L_WA [dB(A)] można zobaczyć na wykresach.

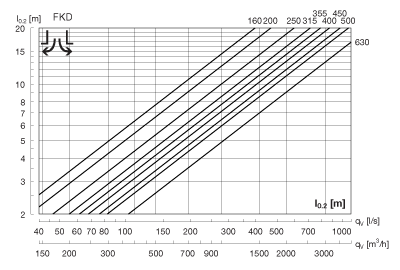

Zasięg strumienia l_0.2

Zasięg strumienia l_0,2 [m] można zaobserwować na wykresie dla powietrza izotermicznego, przy prędkości 0,2 m/s.

Poziom mocy akustycznej w zależności od częstotliwości

Poziom mocy akustycznej w paśmie częstotliwości określany jest jako L_wok = L_WA + K_ok. Wartości K_ok są podane w schematach poniżej wykresów na kolejnych stronach. Wartości Kok dla FKD bez skrzynki znajdują się w osobnym dokumencie.

Tłumienie dźwięku

Tłumienie dźwięku nawiewników ΔL od kanału do pomieszczenia, z uwzględnieniem odbicia końcowego, patrz tabela poniżej.

FKD + MBB-S		Częstotliwość środkowa [Hz]
ød₁ kanału [mm]	ød₂ FKD [mm]	63	125	250	500	1K	2K	4K	8K
100	160	20	16	5	15	17	17	16	19
125	160	13	13	8	19	13	16	16	19
125	200	15	11	6	15	12	14	16	17
160	160	16	17	10	18	17	18	20	21
160	200	15	14	7	19	15	16	18	19
160	250	17	16	4	16	15	16	16	18
200	200	13	10	6	15	18	15	19	17
200	250	13	9	4	12	17	13	17	16
200	315	13	8	3	8	16	14	16	15
250	250	14	8	8	15	17	17	17	18
250	315	13	6	5	13	15	15	16	17
250	400	12	4	3	12	13	14	14	15
315	315	7	9	8	12	17	16	17	21
315	400	7	8	7	11	16	14	16	19

Równoważenie

Dane dotyczące równoważenia są zawarte w oddzielnej broszurze.

Poziomo

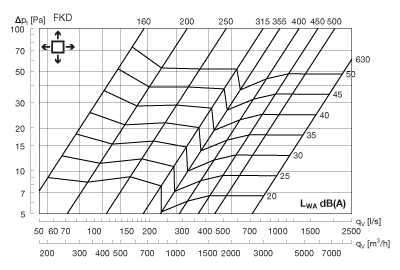

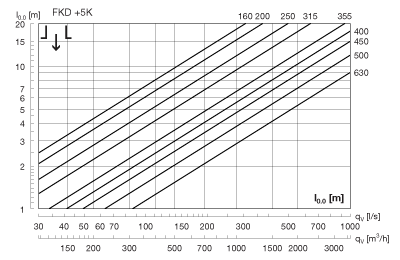

Zasięg strumienia l_0.2 / punkt zwrotu l_0.0

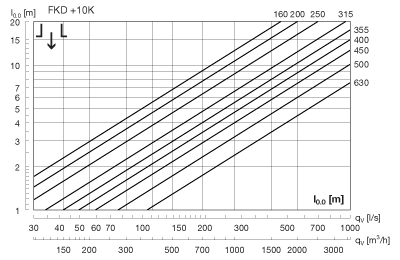

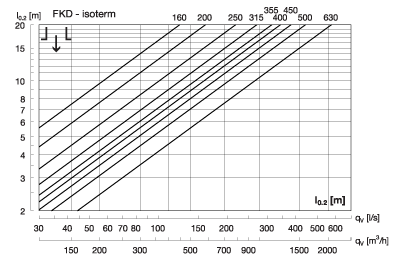

Zasięg strumienia l_0,2 [m] można zaobserwować na wykresie dla powietrza izotermicznego, przy prędkości 0,2 m/s. Punkt zwrotny l_0,0 [m] można zaobserwować na wykresach odpowiednio dla powietrza ciepłego, +5 K, +10 K.

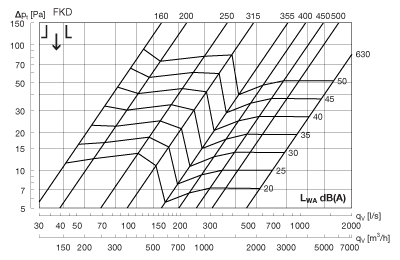

Pionowo

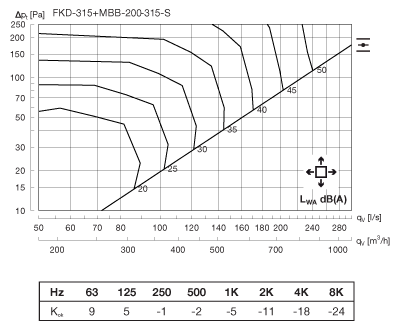

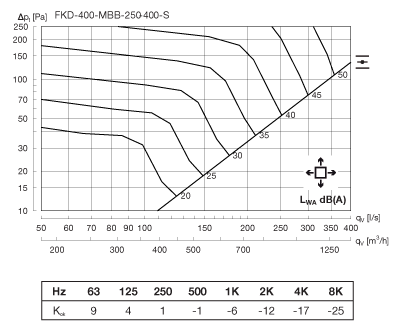

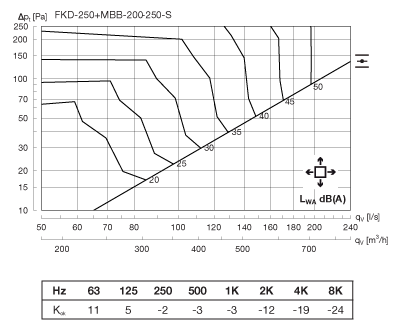

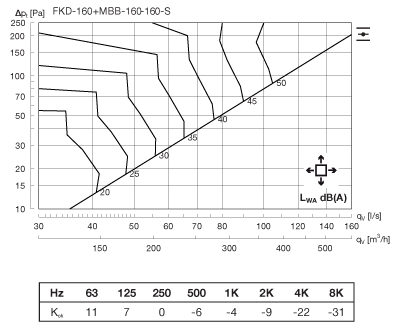

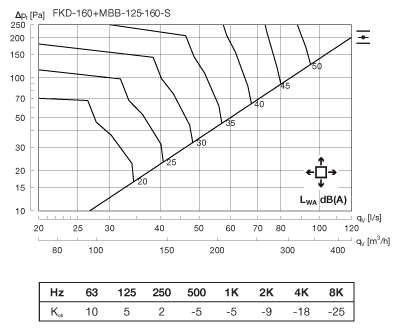

Korekta nawiewu pionowego, poziom mocy akustycznej (LWA) i strata ciśnienia (Δpt)

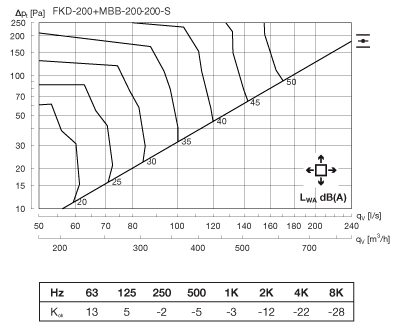

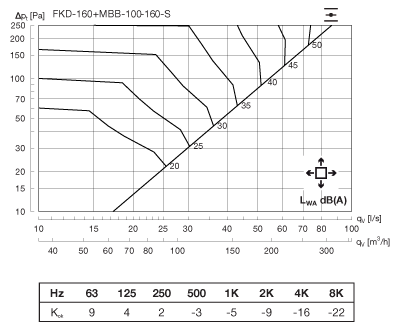

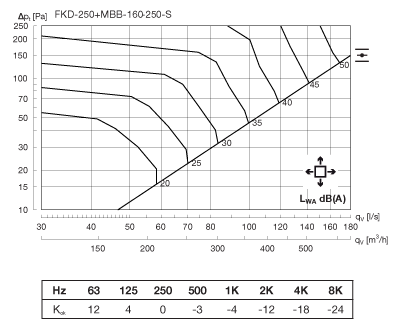

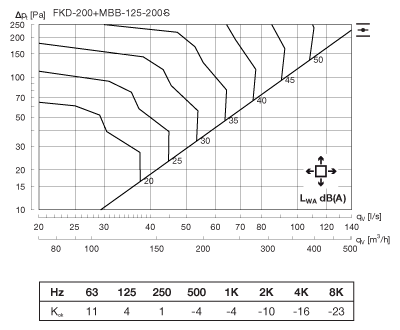

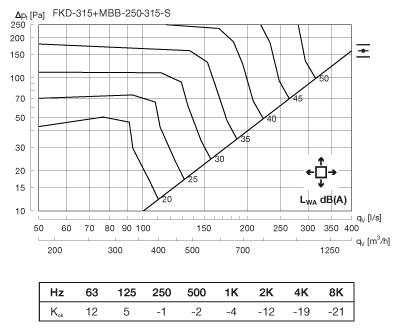

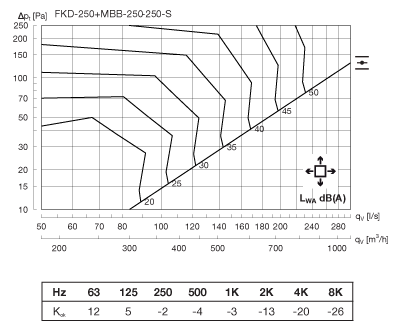

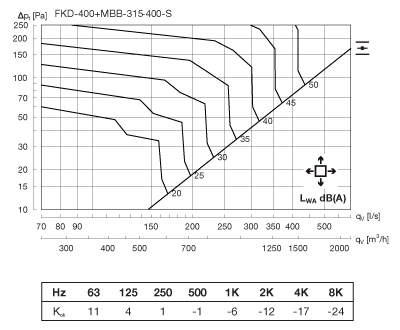

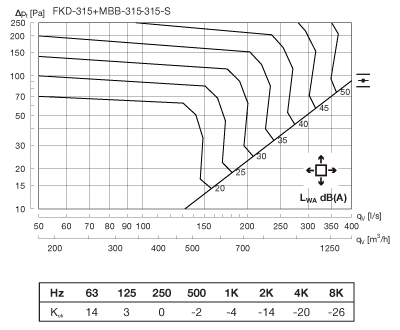

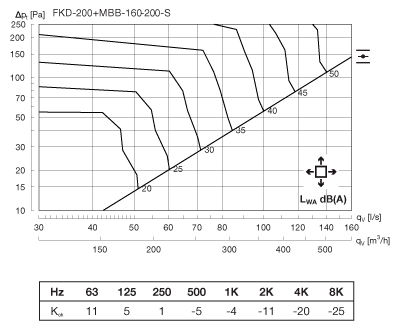

Poniżej znajdują się wykresy dla wszystkich wymiarów nawiewników FKD+MBB-S z nawiewem poziomym. Jeśli wymagane są wartości nawiewu pionowego, należy użyć współczynników korygujących podanych w poniższej tabeli.

FKD + MBB-S		Nawiew pionowy, współczynnik korygujący
ød₁ kanału [mm]	ød₂ FKD [mm]	L_WA	Δp_t
100	160	3	x 1,2
125	160	1	x 1,2
125	200	1	x 1,1
160	160	5	x 1,5
160	200	3	x 1,3
160	250	0	x 1,1
200	200	1	x 1,3
200	250	5	x 1,2
200	315	0	x 1,1
250	250	1	x 1,3
250	315	2	x 1,3
250	400	1	x 1,1
315	315	4	x 1,4
315	400	3	x 1,2
