Nawiewnik perforowany PKA

Opis Wymiary Skrzynka rozprężna Parametry techniczne Pliki do pobrania

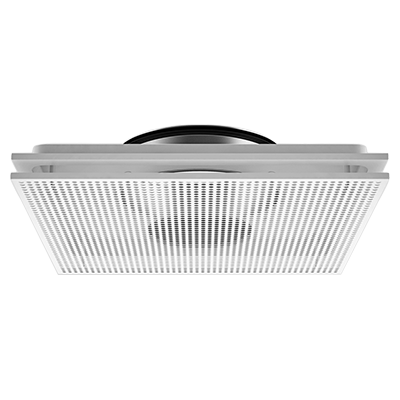

PKA to kwadratowy nawiewnik z perforowaną płytą frontową, który może być stosowany zarówno do nawiewu jak i wywiewu powietrza. PKA jest stosowany do poziomego nawiewu chłodnego powietrza. Może być wyposażony w różnego rodzaju akcesoria w celu osiągnięcia optymalnego działania.
Zamontowanie nawiewnika PKA w skrzynce rozprężnej MB pozwala na osiągnięcie stabilnego przepływu powietrza do nawiewnika oraz wykorzystać możliwość precyzyjnej regulacji.
Przepustnica typu B jest unikalną liniową przepustnicą tłokową, która pozwala na pełen zakres regulacji (0-100%) i umożliwia zrównoważenie dużego spadku ciśnienia przy zachowaniu niskiego poziomu generowanego hałasu. Ponadto konstrukcja przepustnicy zapewnia dokładny i rzetelny pomiar.
Przepustnice typu C i E są wyposażone w łopatki obrotowe, odpowiednio dla nawiewu i wywiewu. Zazwyczaj stosowane w sytuacjach, które nie wymagają wysokiego ciśnienia równoważącego w skrzynce rozprężnej.

Odpowiedni zarówno do nawiewu, jak i wywiewu powietrza
Odpowiedni do poziomego nawiewu chłodnego powietrza
Opcja nawiewu 1-, 2- i 3-kierunkowego
Skrzynka rozprężna dostępna z przepustnicą w wielu wariantach

Konserwacja

Płytę frontową można zdjąć w celu wyczyszczenia elementów wewnętrznych lub w celu uzyskania dostępu do kanału lub skrzynki. Widoczne części nawiewnika można przetrzeć wilgotną szmatką.

Materiały i wykończenie

Materiał: stal ocynkowana
Standardowe wykończenie: malowanie proszkowe
Kolory standardowe: RAL 9003 i RAL 9010, połysk 30

Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.

Akcesoria

DRZ - przepustnica równoważąca
DAZ - deflektory (zestaw)
LM - płyta modułowa
MBZ - łącznik
DKZ - wsporniki mocujące (zestaw)

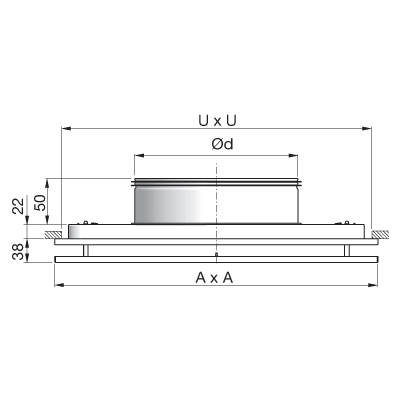

ød [mm]	A [mm]	U* [mm]	Obszar wolny A [m²]
125	235	200	0,018
160	295	260	0,023
200	395	360	0,030
250	495	460	0,043
315	595	560	0,057
400	595	560	0,075

* U × U = Otwór w suficie.

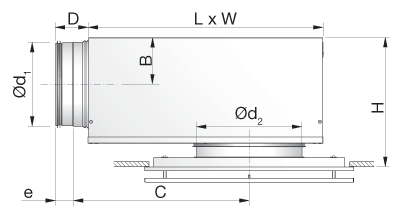

PKA + skrzynka rozprężna MB:

ød₁ [mm]	ød₂ [mm]	B [mm]	C [mm]	D [mm]	e [mm]	H* [mm]	L [mm]	W [mm]
100	125	62	245	78	40	180 - 220	310	260
100	160	62	245	78	40	180 - 220	310	260
125	125	75	291	78	40	205 - 245	376	310
125	160	75	291	78	40	205 - 245	376	310
125	200	75	291	78	40	205 - 245	376	310
160	160	92	352	78	40	239 - 279	459	380
160	200	92	352	78	40	239 - 279	459	380
160	250	92	352	78	40	239 - 279	459	380
200	200	112	425	78	40	280 - 320	565	460
200	250	112	425	78	40	280 - 320	565	460
200	315	112	425	78	40	280 - 320	565	460
250	250	137	514	118	60	330 - 370	698	540
250	315	137	514	118	60	330 - 370	698	540
250	400	137	514	118	60	330 - 370	698	540
315	315	170	675	118	60	395 - 435	858	540
315	400	170	675	118	60	395 - 435	858	540

* Przy użyciu akcesoriów MBZ zwiększy się wymiar H:

ød₂ = 125 - 200 mm => H +40 mm,
ød₂ = 250 - 315 mm => H +60 mm,
ød₂ = 400 mm => H +80 mm.

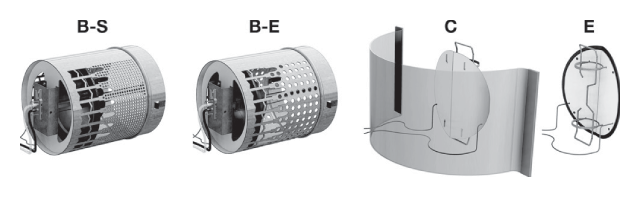

Opcje przepustnicy:

Dane techniczne

Następujące dane dotyczą PKA ze skrzynkąi rozprężną MBB-S/-E. Dane dotyczące MBC i MBE znajdują się na stronie www.lindQST.com.

Wydajność

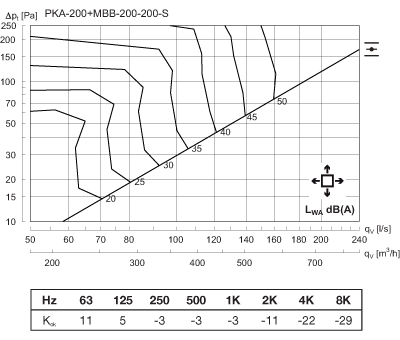

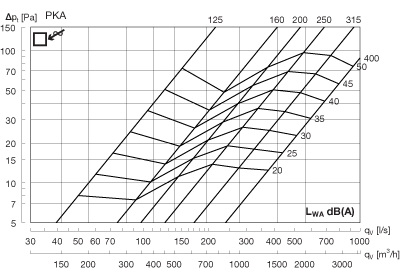

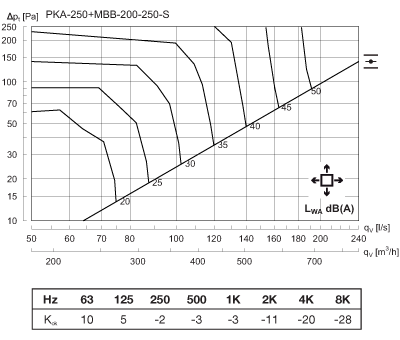

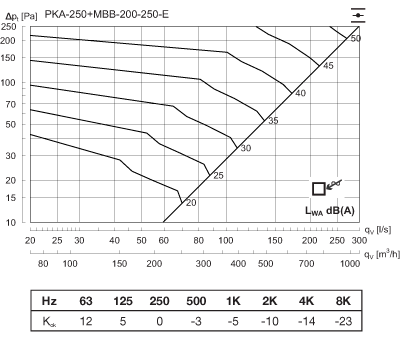

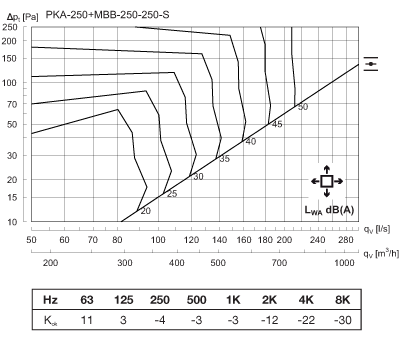

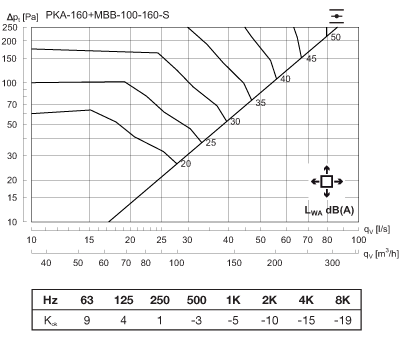

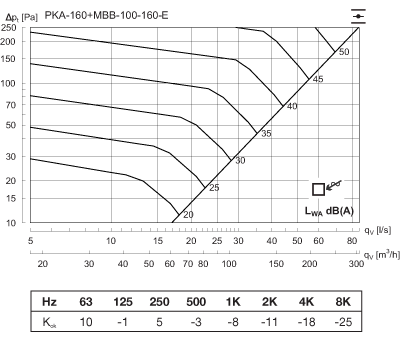

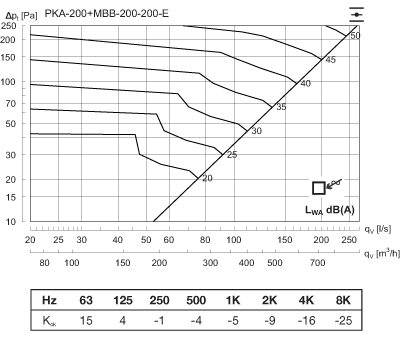

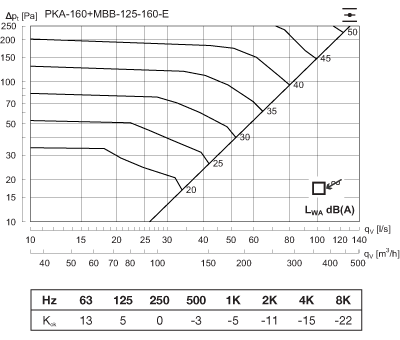

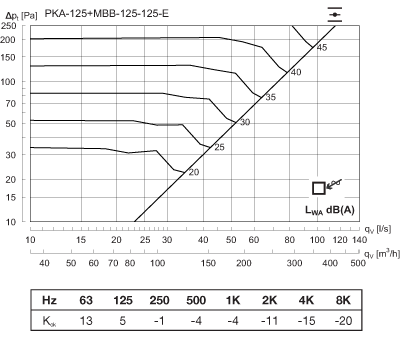

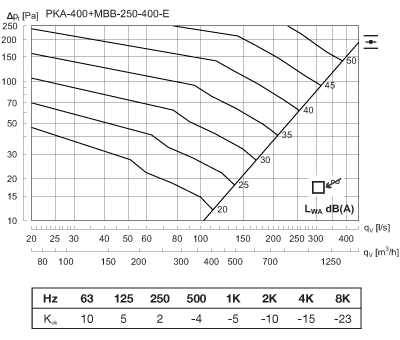

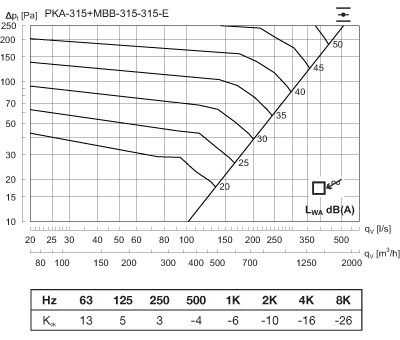

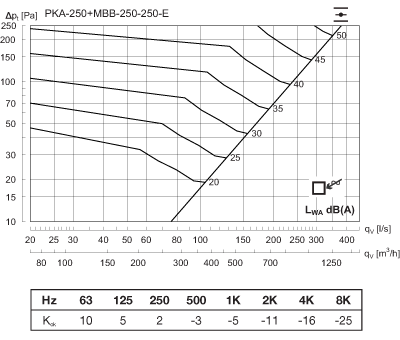

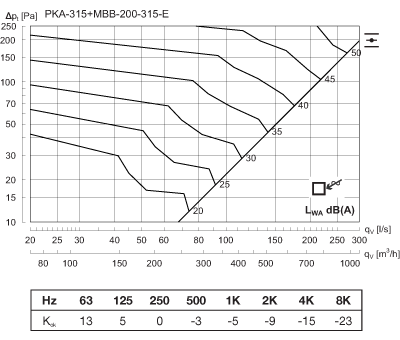

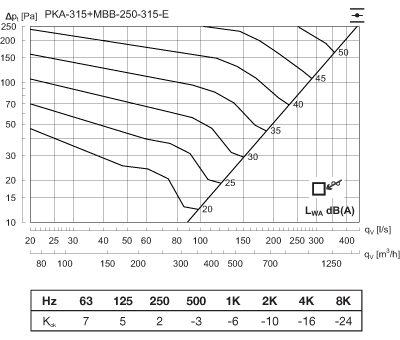

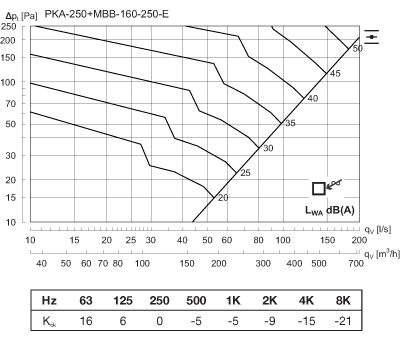

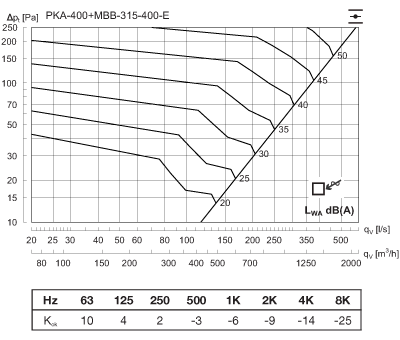

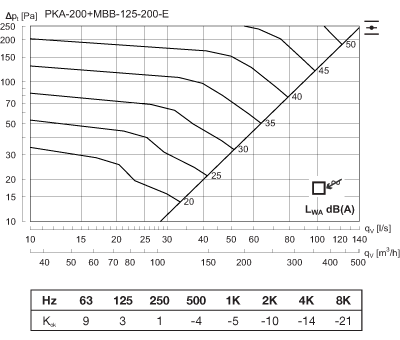

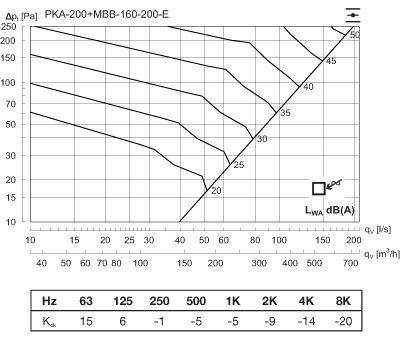

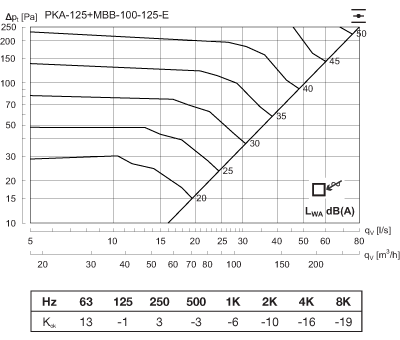

Przepływ powietrza q_v [l/s] i [m³/h], ciśnienie całkowite Δp_t [Pa], zasięg strumienia l_0,2 [m] oraz poziom mocy akustycznej L_WA [dB(A)] są przedstawione na wykresach.

Poziom mocy akustycznej

Poziom mocy akustycznej w danym paśmie częstotliwości jest definiowany jako L_WA+K_ok. Wartości K_oksą podane w tabelach poniżej wykresów.

Szybki dobór, nawiew powietrza

PKA + MBB-S		Δp_t ≥ 50 Pa, 30 dB(A)		Δp_t ≥ 50 Pa, 35 dB(A)
ød₁ kanału [mm]	ød₂ PKA [mm]	[l/s]	[m³/h]	[l/s]	[m³/h]
100	125	33	119	39	140
100	160	39	140	47	169
125	125	40	144	48	173
125	160	51	184	61	220
125	200	58	209	70	252
160	160	59	212	70	252
160	200	67	241	84	302
160	250	77	277	99	356
200	200	83	299	100	360
200	250	96	346	118	425
200	315	112	403	139	500
250	250	118	425	139	500
250	315	133	479	163	587
250	400	128	461	174	626
315	315	145	522	173	623
315	400	173	623	209	752

Tłumienie dźwięku

Tłumienie dźwięku nawiewnika ΔL od kanału do pomieszczenia, z uwzględnieniem odbicia końcowego, patrz tabela poniżej.

PKA + MBB-S/-E		Częstotliwość środkowa [Hz]
ød₁ kanału [mm]	ød₂ PKA [mm]	63	125	250	500	1K	2K	4K	8K
100	125	19	16	7	19	18	18	18	21
100	160	21	16	5	15	17	18	16	19
125	125	18	13	9	20	13	19	18	19
125	160	12	13	8	19	13	16	17	19
125	200	16	11	5	16	13	15	15	17
160	160	17	17	11	19	18	17	20	20
160	200	14	14	7	21	15	16	18	19
160	250	15	15	5	17	13	15	16	18
200	200	15	10	6	16	17	15	19	18
200	250	12	9	5	14	17	15	17	17
200	315	12	7	4	11	15	14	16	15
250	250	14	8	8	14	16	17	17	18
250	315	12	6	6	15	15	15	16	17
250	400	13	5	4	13	14	14	15	15
315	315	7	9	8	14	17	16	17	21
315	400	7	8	8	12	16	16	16	18

Równoważenie

Instrukcja równoważenia, patrz instrukcja instalacji MB.

Zasięg strumienia l_0,2

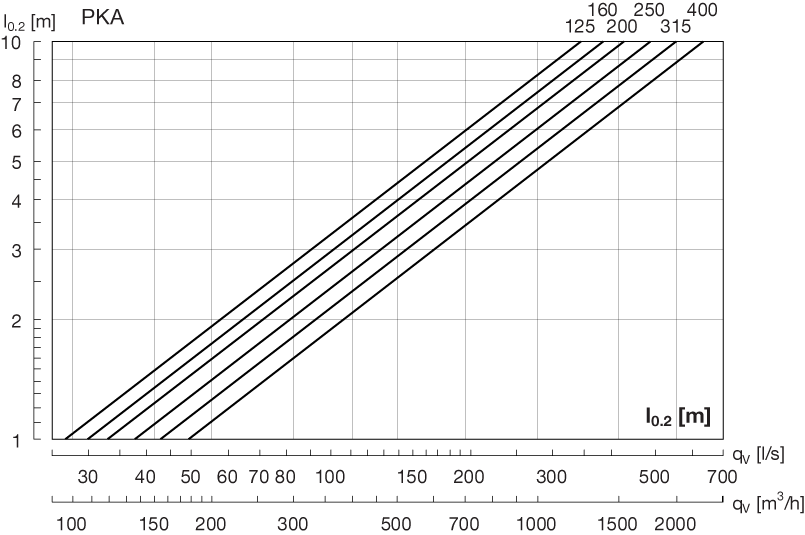

Zasięg strumienia l_0,2 [m] jest przedstawiony na wykresie dla powietrza izotermicznego, przy prędkości końcowej 0,2 m/s.

Współczynnik korygujący zasięg strumienia l_0.2

PKA ød [mm]	1 - kierunkowy	2 - kierunkowy	3 - kierunkowy
125	2.6	1.8	1.4
160	2.5	1.7	1.3
200	2.4	1.7	1.3
250	2.3	1.7	1.3
315	2.2	1.7	1.2
400	2.3	1.7	1.2

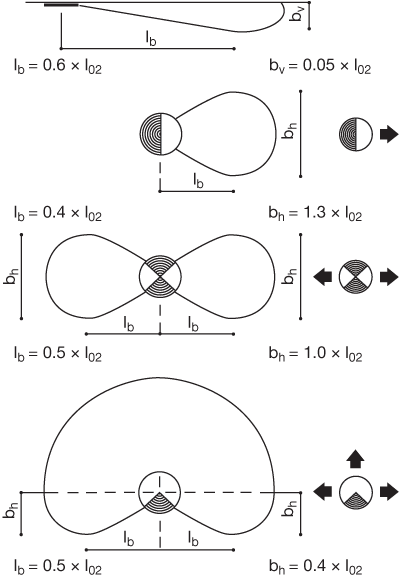

Rozpływ strumienia powietrza

l_b= odległość od nawiewnika do punktu, w którym następuje maksymalny rozpływ
b_v = głębokość strumienia powietrza na płaszczyźnie pionowej
b_h= szerokość strumienia powietrza na płaszczyźnie poziomej

Powietrze nawiewane

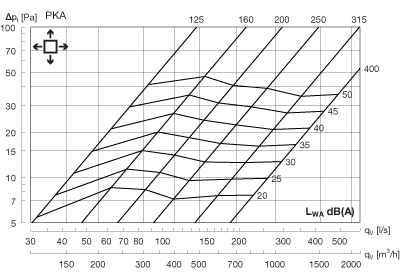

PKA bez skrzynki rozprężnej

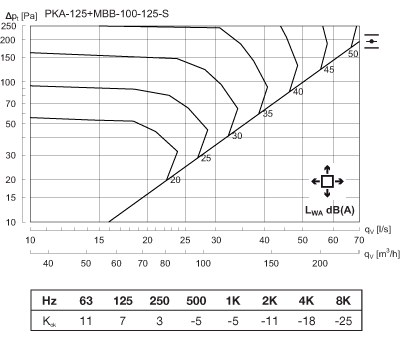

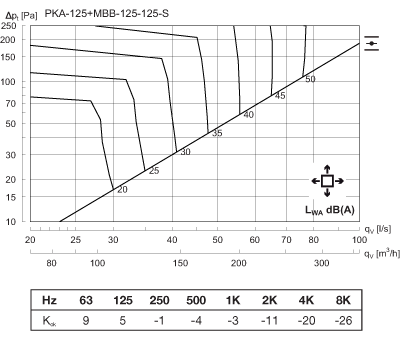

PKA 125 + MBB-S

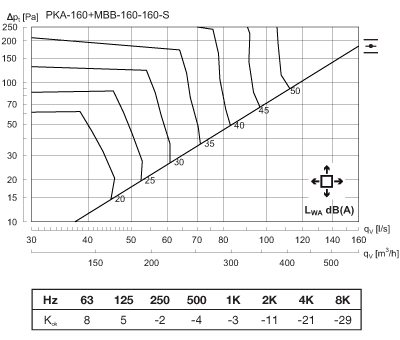

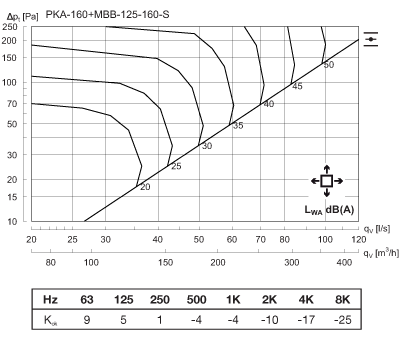

PKA 160 + MBB-S

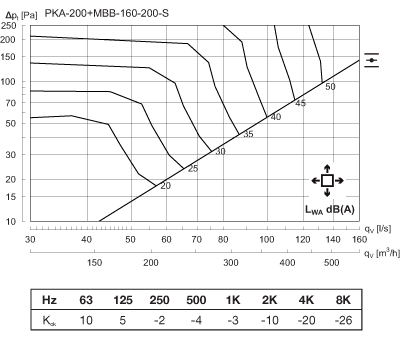

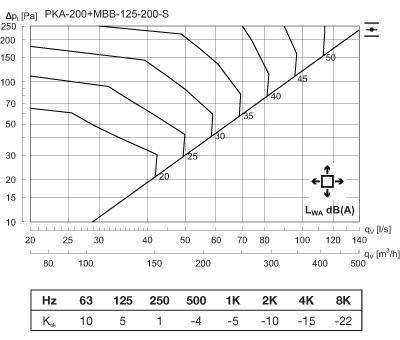

PKA 200 + MBB-S

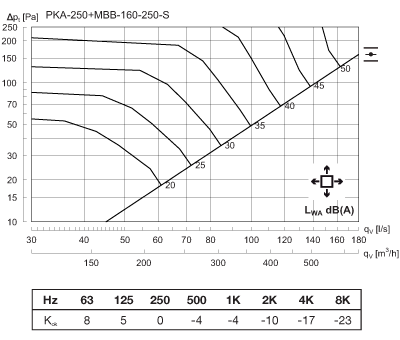

PKA 250 + MBB-S

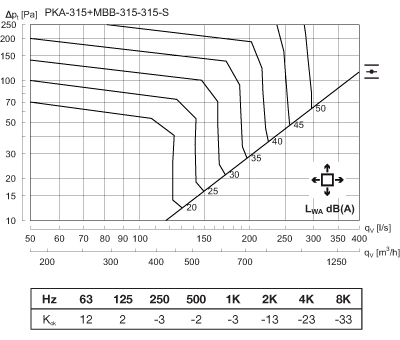

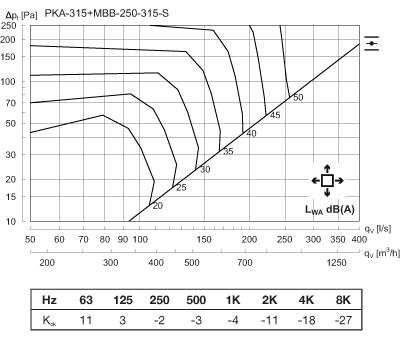

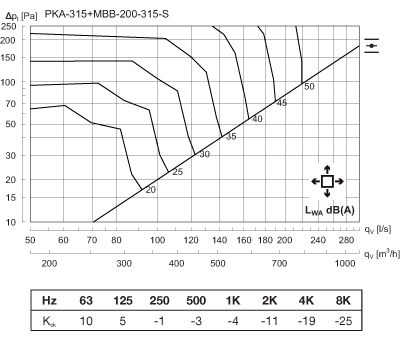

PKA 315 + MBB-S

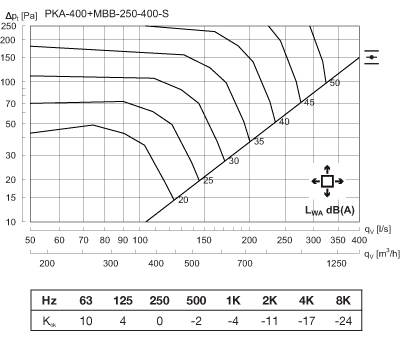

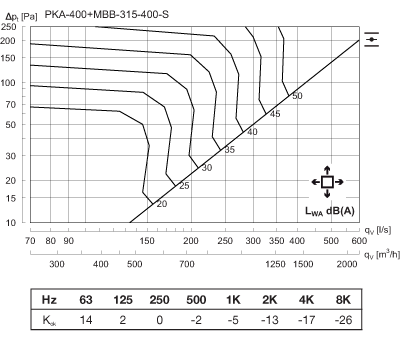

PKA 400 + MBB-S

Korekta poziomu mocy akustycznej (L_WA) i spadek ciśnienia (Δp_t)

PKA + MBB-S		1 - kierunkowy		2 - kierunkowy		3 - kierunkowy
ød₁ kanału [mm]	ød₂ PKA [mm]	L_WA	Δp_t	L_WA	Δp_t	L_WA	Δp_t
100	125	+ 10	x 1.3	+ 4	x 1.1	+ 2	x 1.05
100	160	+ 5	x 1.1	+ 2	x 1.05	+ 1	x 1
125	125	+ 10	x 1,35	+ 6	x 1,1	+ 4	x 1,05
125	160	+ 10	x 1.4	+ 4	x 1.1	+ 1	x 1
125	200	+ 4	x 1.2	+ 2	x 1.05	+ 1	x 1
160	160	+ 13	x 1.8	+ 6	x 1.3	+ 2	x 1.1
160	200	+ 16	x 1.7	+ 10	x 1.2	+ 4	x 1.05
160	250	+ 10	x 1.3	+ 6	x 1,1	+ 3	x 1
200	200	+ 17	x 2.3	+ 11	x 1.4	+ 7	x 1.1
200	250	+ 13	x 1.8	+ 6	x 1.2	+ 4	x 1.1
200	315	+ 9	x 1.5	+ 4	x 1.1	+ 0	x 1.05
250	250	+ 21	x 2.1	+ 11	x 1.4	+ 7	x 1.2
250	315	+ 19	x 1.8	+ 7	x 1.2	+ 3	x 1.1
250	400	+ 10	x 1.5	+ 6	x 1.2	+ 0	x 1
315	315	+ 21	x 2.1	+ 10	x 1.3	+ 4	x 1.1
315	400	+ 21	x 1.8	+ 8	x 1.5	+ 3	x 1.2
