Nawiewnik sufitowy LKA

Opis Wymiary Skrzynka rozprężna Parametry techniczne Pliki do pobrania

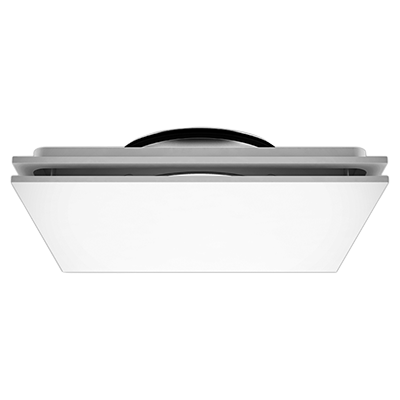

LKA to kwadratowy nawiewnik z nieperforowaną płytą frontową, który może być stosowany zarówno do nawiewu, jak i wywiewu powietrza. LKA jest stosowany do poziomego nawiewu chłodnego powietrza, gdzie wymagany jest wysoki impuls. Może być wyposażony w różnego rodzaju akcesoria w celu osiągnięcia optymalnego działania.
Montaż nawiewnika LKA w skrzynce rozprężnej MB pomaga osiągnąć stabilny przepływ powietrza do nawiewnika oraz wykorzystać potencjał poszczególnych regulacji.
Przepustnica typu B jest unikalną liniową przepustnicą tłokową, która pozwala na pełen zakres regulacji (0-100%) i umożliwia zrównoważenie dużego spadku ciśnienia przy zachowaniu niskiego poziomu generowanego hałasu. Ponadto konstrukcja przepustnicy zapewnia dokładny i rzetelny pomiar.
Przepustnice typu C i E są wyposażone w łopatki obrotowe, odpowiednio dla nawiewu i wywiewu. Zazwyczaj stosowane w sytuacjach, które nie wymagają wysokiego ciśnienia równoważącego w skrzynce rozprężnej

Odpowiedni zarówno do nawiewu, jak i wywiewu powietrza
Odpowiedni do poziomego nawiewu chłodnego powietrza
Nawiew wysokoimpulsowy
Opcja nawiewu 1-, 2- i 3-kierunkowego
Skrzynka rozprężna dostępna z przepustnicą w wielu wariantach

Konserwacja

Płytę frontową można zdjąć w celu wyczyszczenia elementów wewnętrznych lub w celu uzyskania dostępu do kanału lub skrzynki. Widoczne części nawiewnika można przetrzeć wilgotną szmatką.

Materiały i wykończenie

Część górna: stal ocynkowana
Standardowe wykończenie: malowane proszkowo
Kolory standardowe: RAL 9003 i RAL 9010, połysk 30

Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.

Akcesoria

DRZ - przepustnica równoważąca
DAZ - deflektory (zestaw)
LM - płyta modułowa
MBZ - łącznik
DKZ - wsporniki mocujące (zestaw)

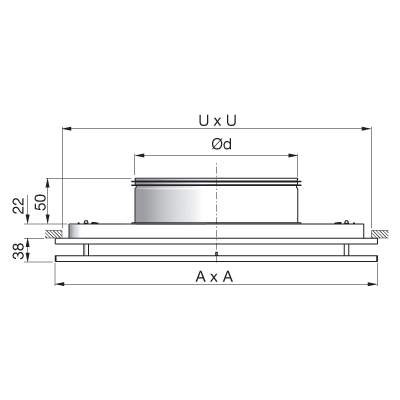

ød [mm]	A [mm]	U* [mm]	Obszar wolny A [m²]
125	235	200	0,011
160	295	260	0,016
200	395	360	0,022
250	495	460	0,033
315	595	560	0,041
400	595	560	0,042

* U × U = Otwór w suficie

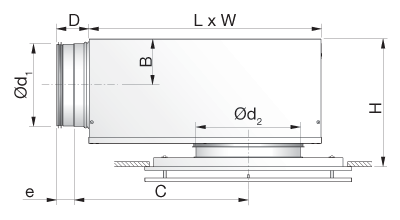

LKA + skrzynka rozprężna MB:

ød₁ [mm]	ød₂ [mm]	B [mm]	C [mm]	D [mm]	e [mm]	H* [mm]	L [mm]	W [mm]
100	125	62	245	78	40	180 - 220	310	260
100	160	62	245	78	40	180 - 220	310	260
125	125	75	291	78	40	205 - 245	376	310
125	160	75	291	78	40	205 - 245	376	310
125	200	75	291	78	40	205 - 245	376	310
160	160	92	352	78	40	239 - 279	459	380
160	200	92	352	78	40	239 - 279	459	380
160	250	92	352	78	40	239 - 279	459	380
200	200	112	425	78	40	280 - 320	565	460
200	250	112	425	78	40	280 - 320	565	460
200	315	112	425	78	40	280 - 320	565	460
250	250	137	514	118	60	330 - 370	698	540
250	315	137	514	118	60	330 - 370	698	540
250	400	137	514	118	60	330 - 370	698	540
315	315	170	675	118	60	395 - 435	858	540
315	400	170	675	118	60	395 - 435	858	540

* Przy użyciu akcesoriów MBZ zwiększy się wymiar H:

ød₂ = 100 - 200 mm => H +40 mm,
ød₂ = 250 - 315 mm => H +60 mm,
ød₂ = 400 mm => H +80 mm.

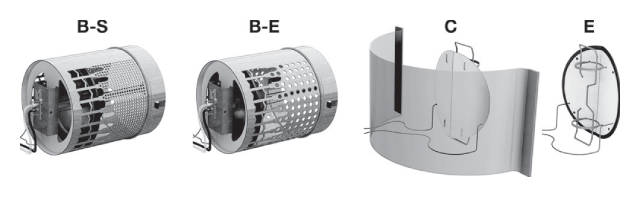

Opcje przepustnicy:

Dane techniczne

Następujące dane dotyczą LKA+skrzynka rozprężna MBB-S/-E. Dane dotyczące MBC i MBE znajdują się na stronie www.lindQST.com.

Wydajność

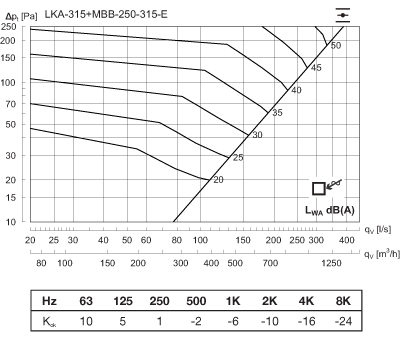

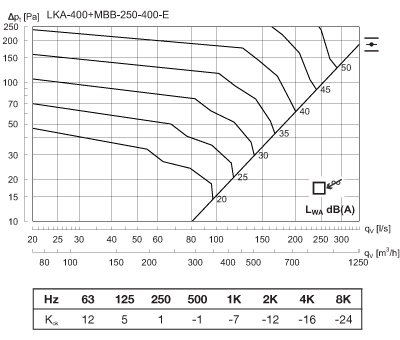

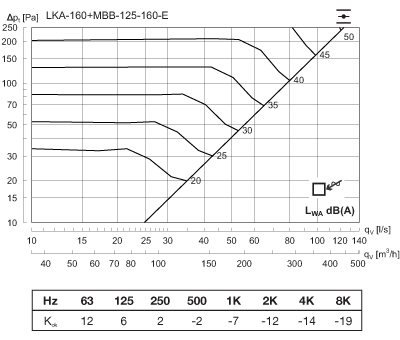

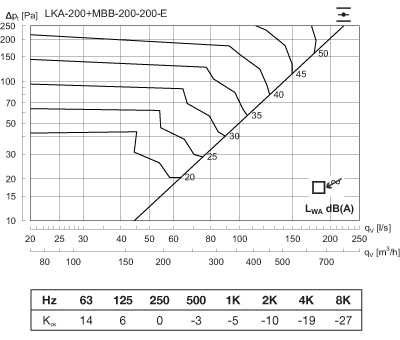

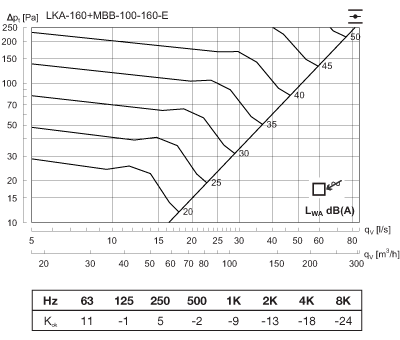

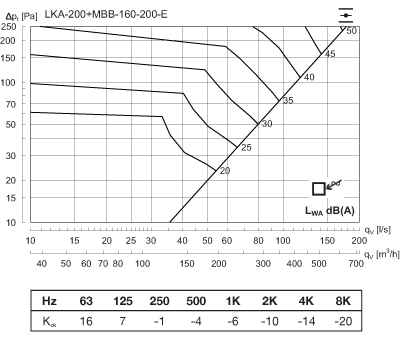

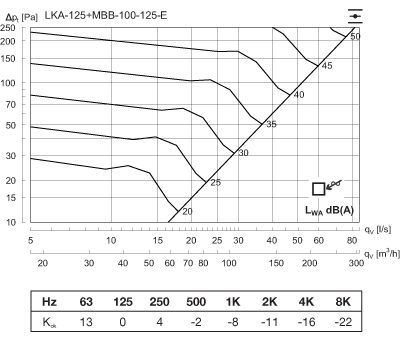

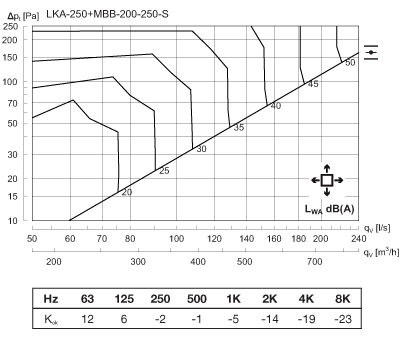

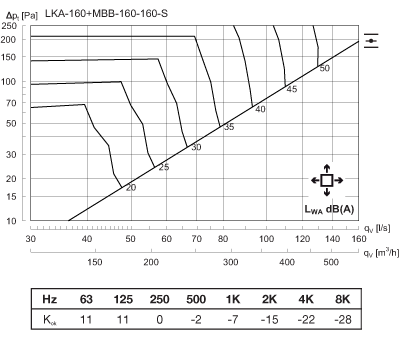

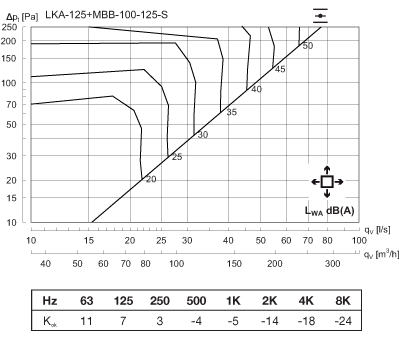

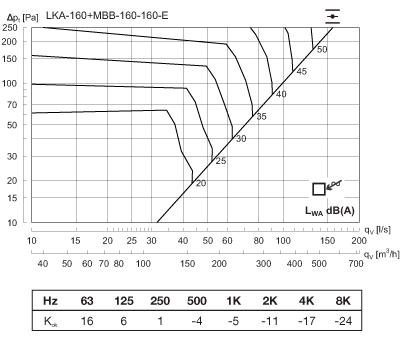

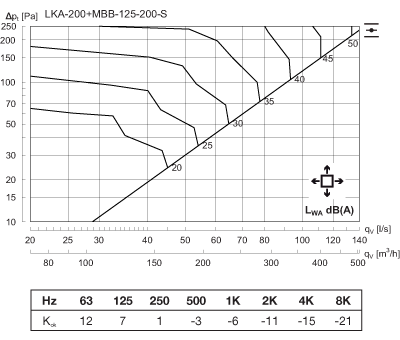

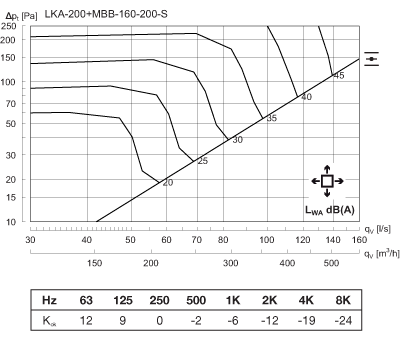

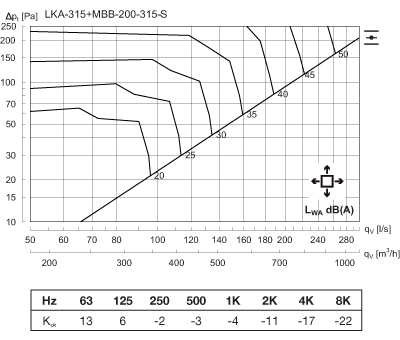

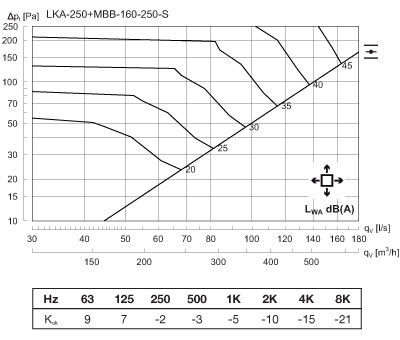

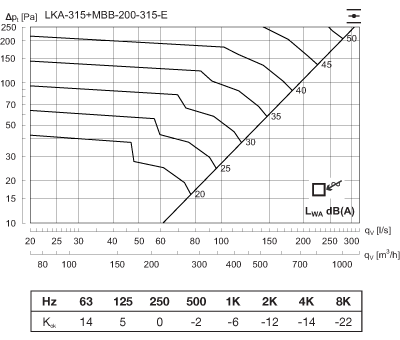

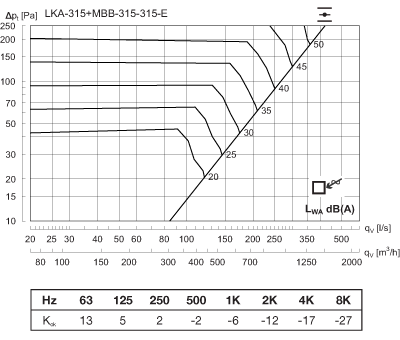

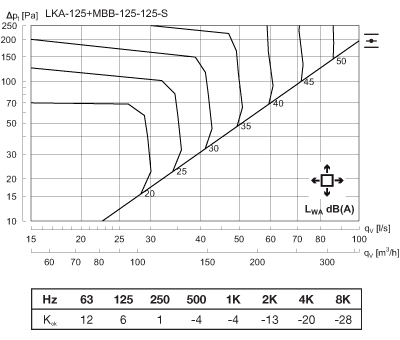

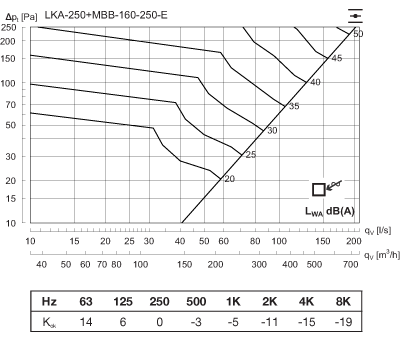

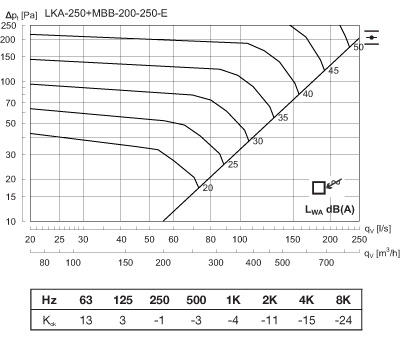

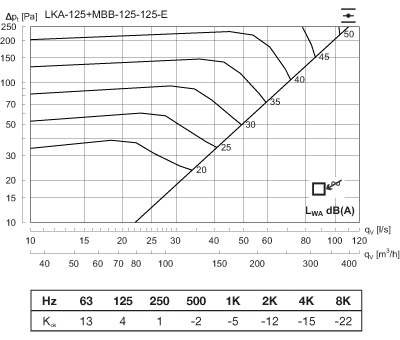

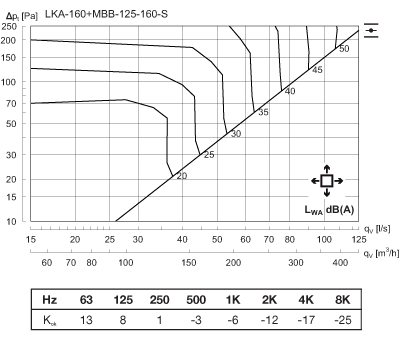

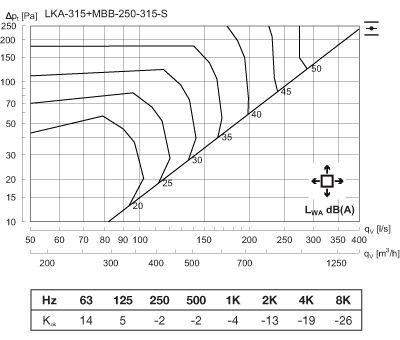

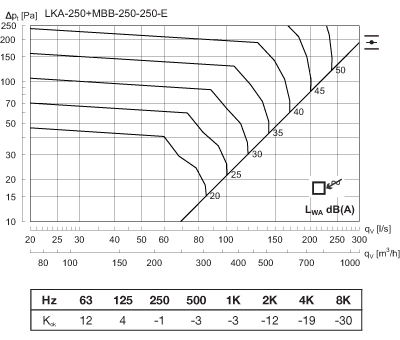

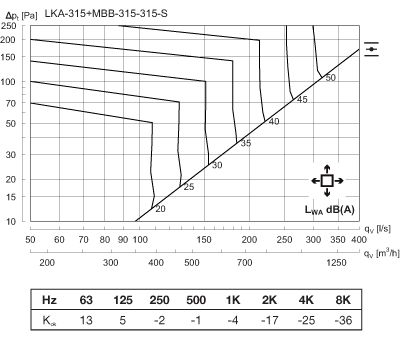

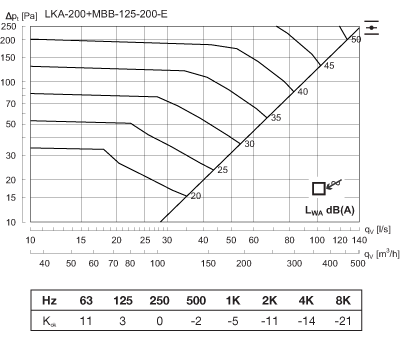

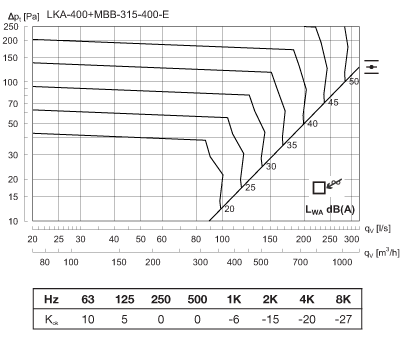

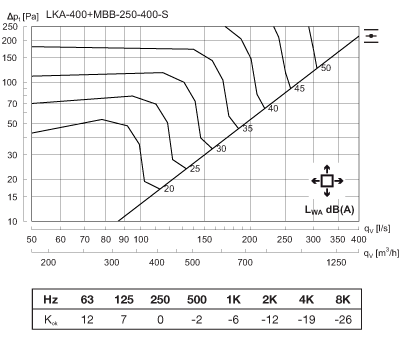

Przepływ powietrza q_v [l/s] i [m³/h], ciśnienie całkowite Δp_t[Pa], zasięg strumienia l_0,2 [m] oraz poziom mocy akustycznej L_WA [dB(A)] są przedstawione na wykresach.

Poziom mocy akustycznej związany z częstotliwością

Poziom mocy akustycznej w paśmie częstotliwości jest definiowany jako L_WA+K_ok. Wartości K_ok są podane w tabelach poniżej wykresów.

Szybki dobór, nawiew powietrza

LKA + MBB-S		Δp_t ≥ 50 Pa, 30 dB(A)		Δp_t ≥ 50 Pa, 35 dB(A)
ød₁ kanału [mm]	ød₂ LKA [mm]	[l/s]	[m³/h]	[l/s]	[m³/h]
100	125	31	112	38	137
100	160	40	144	49	176
125	125	42	151	50	180
125	160	53	191	64	230
125	200	63	227	75	270
160	160	60	216	73	263
160	200	70	252	88	317
160	250	94	338	115	414
200	200	98	353	118	425
200	250	106	382	129	464
200	315	133	479	159	572
250	250	116	418	141	508
250	315	136	490	167	601
250	400	139	500	182	655
315	315	153	551	183	659
315	400	169	608	200	720

Tłumienie dźwięku

Tłumienie dźwięku nawiewnika ΔL od kanału do pomieszczenia, z uwzględnieniem odbicia końcowego, patrz tabela poniżej.

LKA + MBB-S/-E		Częstotliwość środkowa [Hz]
ød₁ kanału [mm]	ød₂ LKA [mm]	63	125	250	500	1K	2K	4K	8K
100	125	20	17	6	16	19	20	18	22
100	160	21	17	5	12	19	20	18	21
125	125	17	14	9	19	15	21	18	20
125	160	13	13	9	18	18	18	18	20
125	200	14	12	7	15	16	18	17	19
160	160	18	17	11	16	21	19	20	21
160	200	15	14	9	20	21	20	20	20
160	250	16	16	7	17	13	18	19	20
200	200	14	11	8	15	21	18	20	18
200	250	13	10	8	16	20	17	19	17
200	315	15	9	6	14	17	17	18	17
250	250	16	9	9	17	20	19	19	19
250	315	15	8	9	16	18	16	18	18
250	400	13	6	6	14	16	17	17	17
315	315	8	10	10	16	20	19	18	23
315	400	8	10	10	13	19	19	17	21

Równoważenie

Instrukcja równoważenia, patrz instrukcja instalacji MB.

Zasięg strumienia l_0,2

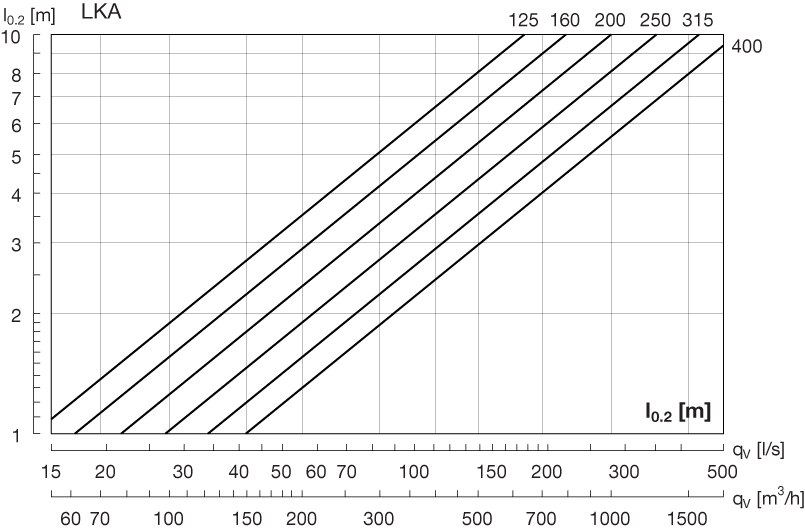

Zasięg strumienia l_0,2 [m] jest przedstawiony na wykresie dla powietrza izotermicznego, przy prędkości końcowej 0,2 m/s.

Współczynnik korygujący zasięg strumienia l_0.2

LKA ød [mm]	1 - kierunkowy	2 - kierunkowy	3 - kierunkowy
125	2,3	1,8	1,3
160	2,3	1,8	1,3
200	2,3	1,9	1,3
250	2,3	2,0	1,3
315	2,3	2,0	1,3
400	2,2	2,1	1,3

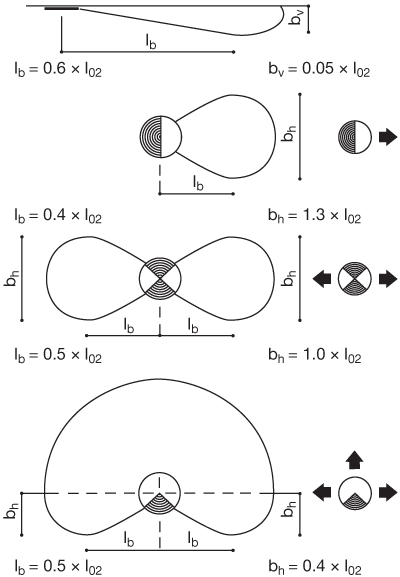

Rozpływ strumienia powietrza

l_b = odległość od nawiewnika do punktu, w którym następuje maksymalny rozpływ
b_v = głębokość strumienia powietrza na płaszczyźnie pionowej
b_h= szerokość strumienia powietrza na płaszczyźnie poziomej

Powietrze nawiewane

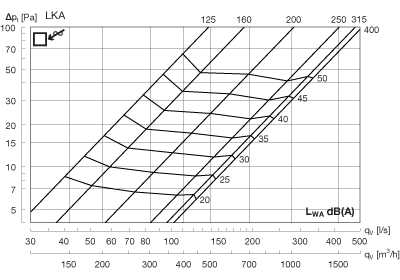

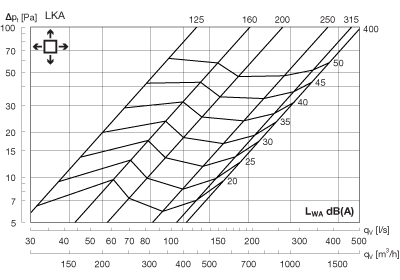

LKA bez skrzynki rozprężnej

LKA 125 + MBB-S

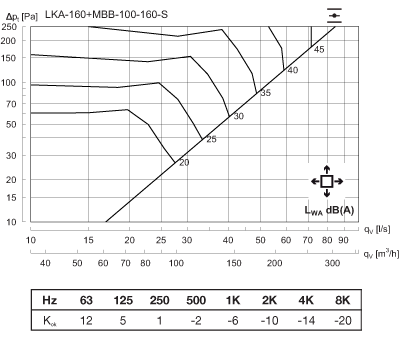

LKA 160 + MBB-S

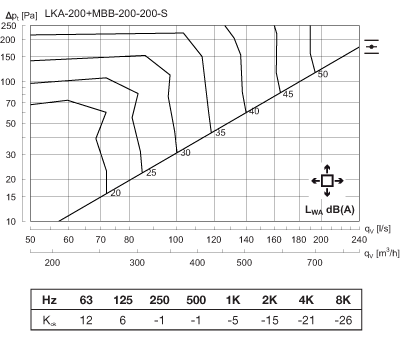

LKA 200 + MBB-S

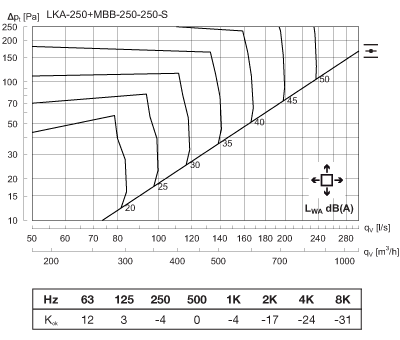

LKA 250 + MBB-S

LKA 315 + MBB-S

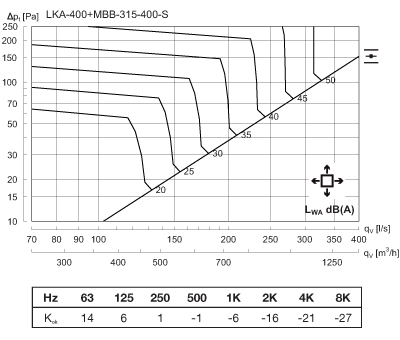

LKA 400 + MBB-S

Korekta poziomu mocy akustycznej (L_WA) i strata ciśnienia (Δp_t)

LKA + MBB-S		1 - kierunkowy		2 - kierunkowy		3 - kierunkowy
ød₁ kanału [mm]	ød₂ LKA [mm]	L_WA	Δp_t	L_WA	Δp_t	L_WA	Δp_t
100	125	+ 10	x 1.3	+ 4	x 1.1	+ 2	x 1,05
100	160	+ 5	x 1.1	+ 2	x 1.05	+ 1	x 1
125	125	+ 10	x 1,35	+ 6	x 1,1	+ 4	x 1,05
125	160	+ 10	x 1,4	+ 4	x 1,1	+ 1	x 1
125	200	+ 4	x 1,2	+ 2	x 1,05	+ 1	x 1
160	160	+ 16	x 1,8	+ 9	x 1,3	+ 4	x 1,1
160	200	+ 16	x 1,7	+ 10	x 1,2	+ 4	x 1,05
160	250	+ 10	x 1,3	+ 6	x 1,1	+ 3	x 1
200	200	+ 17	x 2,3	+ 11	x 1,4	+ 7	x 1,1
200	250	+ 13	x 1,8	+ 6	x 1,2	+ 4	x 1,1
200	315	+ 9	x 1,5	+ 4	x 1,1	+ 0	x 1,05
250	250	+ 21	x 2,1	+ 11	x 1,4	+ 7	x 1,2
250	315	+ 19	x 1,8	+ 7	x 1,2	+ 3	x 1,1
250	400	+ 10	x 1,5	+ 6	x 1,2	+ 0	x 1
315	315	+ 21	x 2,1	+ 10	x 1,3	+ 4	x 1,1
315	400	+ 21	x 1,8	+ 8	x 1,5	+ 3	x 1,2
