Nawiewnik sufitowy LKP

Opis Wymiary Skrzynka rozprężna Parametry techniczne Pliki do pobrania

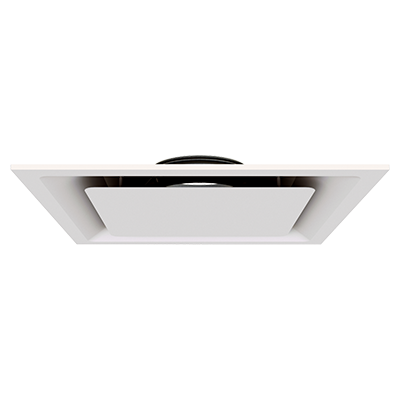

LKP to kwadratowy nawiewnikz nieperforowaną płytą frontową, przeznaczony do montażu w systemach sufitowych. LKP może być stosowany zarówno do nawiewu, jak i wywiewu powietrza. LKP jest odpowiedni do poziomego nawiewu chłodnego powietrza w dużym zakresie wydajności.
Montaż nawiewnika LKP w skrzynce rozprężnej MB pozwala na osiągnięcie stabilnego przepływu powietrza do nawiewnika oraz wykorzystanie możliwości precyzyjnej regulacji. Przepustnica typu B jest unikalną liniową przepustnicą tłokową, która pozwala na pełen zakres regulacji (0-100%) oraz umożliwia zrównoważenie dużego spadku ciśnienia przy zachowaniu niskiego poziomu generowanego hałasu. Ponadto konstrukcja przepustnicy zapewnia dokładny i rzetelny pomiar. Przepustnice typu C i E są wyposażone w łopatki obrotowe, odpowiednio dla nawiewu i wywiewu. Zazwyczaj stosowane w sytuacjach, które nie wymagają wysokiego ciśnienia równoważącego w skrzynce rozprężnej.

LKP wraz ze skrzynką rozprężną MBV może być stosowany w systemie Pascal. LKP jest dostępny z czujnikiem obecności (-P) i/lub z czujnikiem temperatury (-T). Czujniki są wbudowane w płytę frontową.

Prosty i stylowy wygląd
Duży zakres wydajności
Możliwość zastosowania zarówno do nawiewu, jak i wywiewu powietrza
Możliwość dostosowania do większości systemów sufitowych
Skrzynka rozprężna dostępna z przepustnicą w wielu wariantach

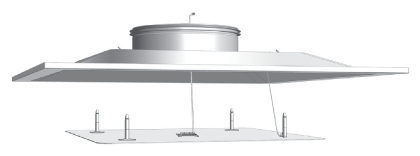

Konserwacja

Płytę frontową można zdjąć w celu wyczyszczenia elementów wewnętrznych lub w celu uzyskania dostępu do kanału lub skrzynki. Widoczne części nawiewnika można przetrzeć wilgotną szmatką.

Materiały i wykończenie:

Skrzynka przyłączeniowa: stal ocynkowana
Płyta frontowa LKP: stal ocynkowana
Wykończenie płyty frontowej: malowanie proszkowe
Kolory standardowe: RAL 9003 i RAL 9010 połysk 30

Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.

Wymiary

125, 160, 200, 250 i 315 mm.

* System sufitowy 1, informacje na temat innych systemów sufitowych znajdują się w przeglądzie systemów Integra.

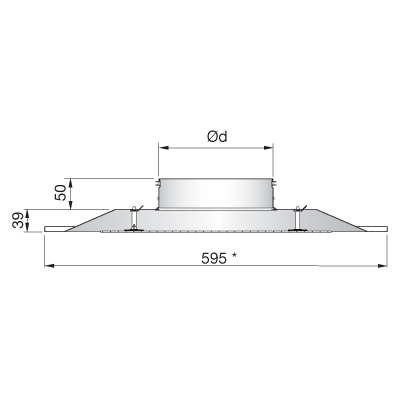

LKP-P (czujnik obecności wbudowany w płytę frontową):

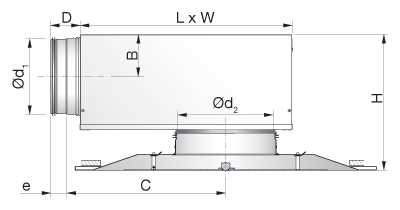

LKP + skrzynka rozprężna MB:

ød₁ [mm]	ød₂ [mm]	B [mm]	C [mm]	D [mm]	e [mm]	H* [mm]	L [mm]	W [mm]
100	125	62	245	78	40	206 - 246	310	260
100	160	62	245	78	40	206 - 246	310	260
125	125	75	291	78	40	231 - 271	376	310
125	160	75	291	78	40	231 - 271	376	310
125	200	75	291	78	40	231 - 271	376	310
160	160	92	352	78	40	265 - 305	459	380
160	200	92	352	78	40	265 - 305	459	380
160	250	92	352	78	40	265 - 305	459	380
200	200	112	425	78	40	306 - 346	565	460
200	250	112	425	78	40	306 - 346	565	460
200	315	112	425	78	40	306 - 346	565	460
250	250	137	514	118	60	356 - 396	698	540
250	315	137	514	118	60	356 - 396	698	540
315	315	170	675	118	60	421 - 461	858	540

* Przy użyciu akcesoriów MBZ zwiększy się wymiar H:

ød₂ = 125 - 200 mm => H +40 mm,
ød₂ = 250 - 315 mm => H +60 mm.

Opcje przepustnicy:

LKP + MBV (Pascal)

LKP z wbudowanymi czujnikami może być stosowany tylko ze skrzynką MBV. Powodem są wewnętrzne połączenia kablowe. Na stronie www.lindQST.com znajdują się szczegółowe informacje na temat skrzynki rozprężnej MBV i rozwiązań Pascal.

Dane techniczne

Następujące dane dotyczą LKA+skrzynka rozprężna MBB-S/-E.Dane dotyczące MBE i MBV znajdują się na stronie www.lindQST.com.

Aby w pełni skonfigurować nawiewnik LKP, należy użyć narzędzia do konfiguracji wentylacji LindQST.

Wydajność

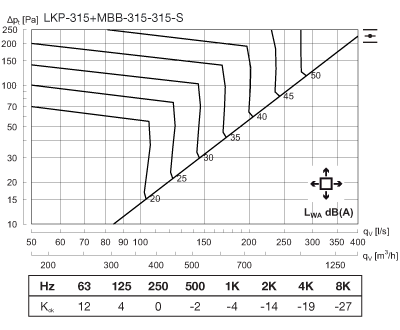

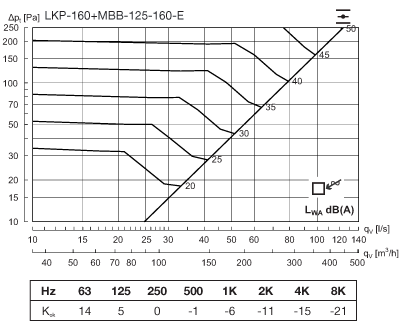

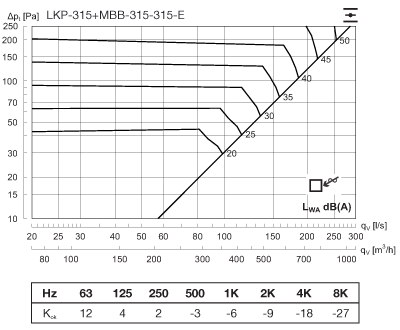

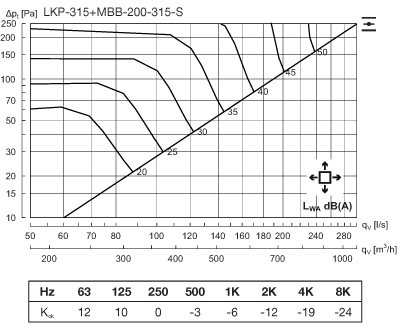

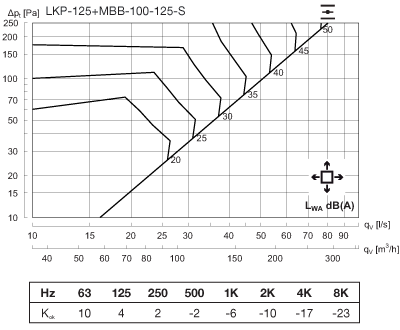

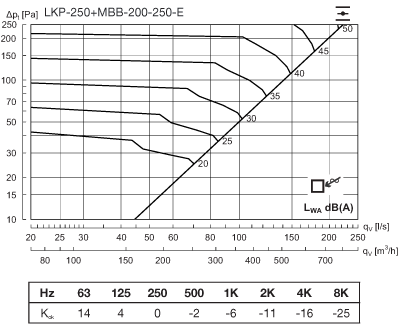

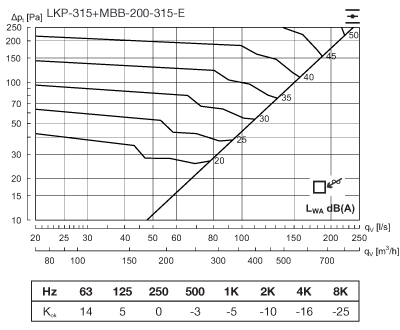

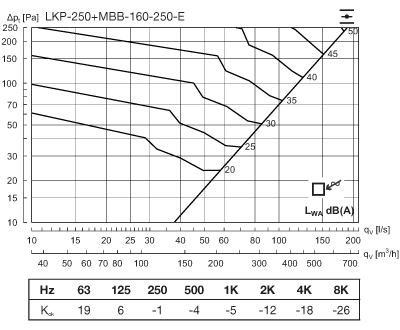

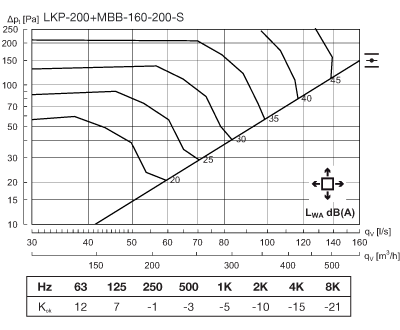

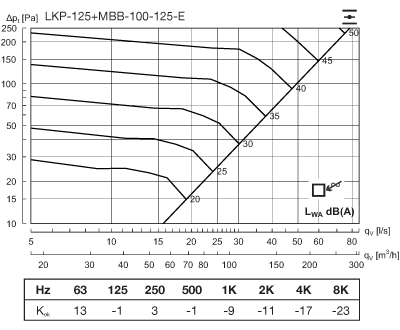

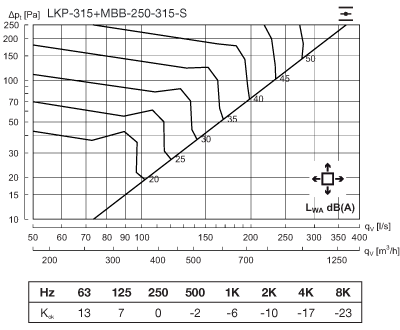

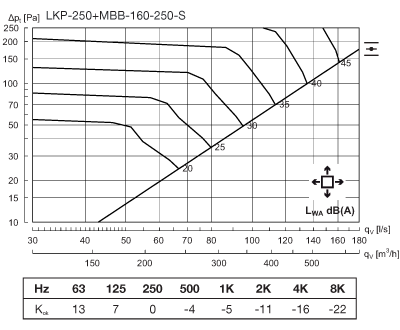

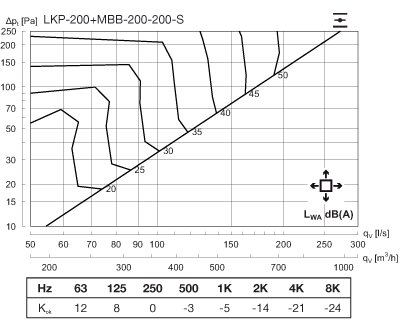

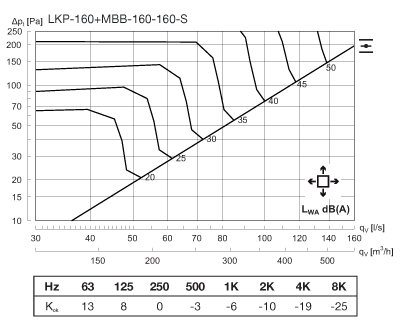

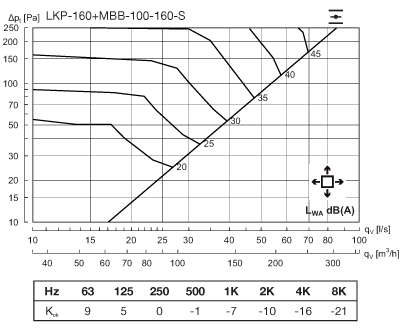

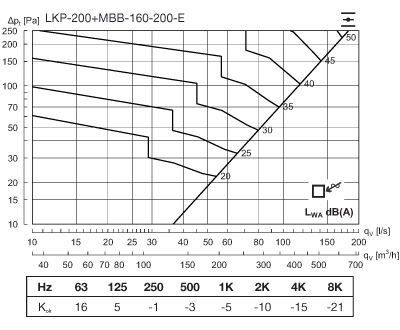

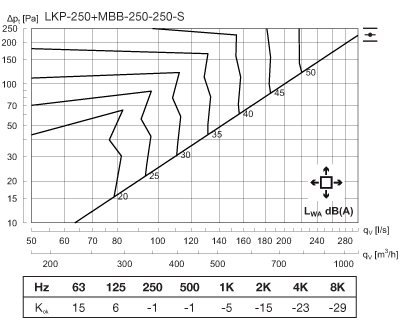

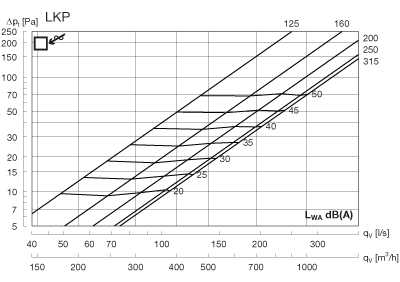

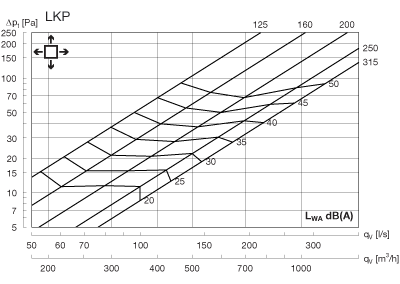

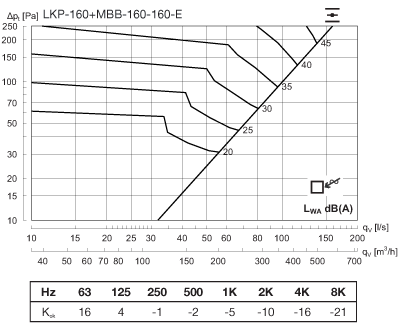

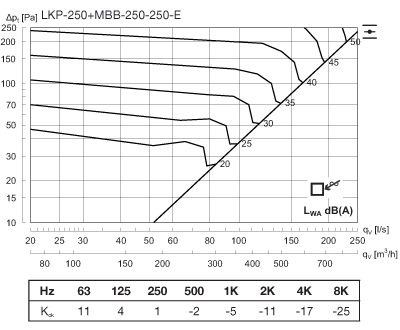

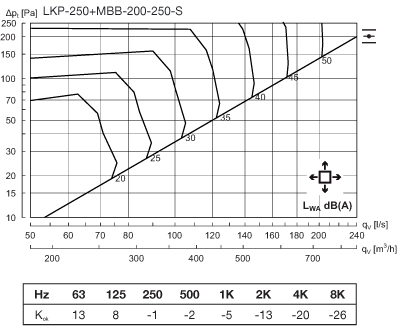

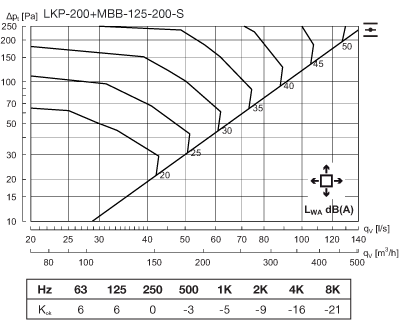

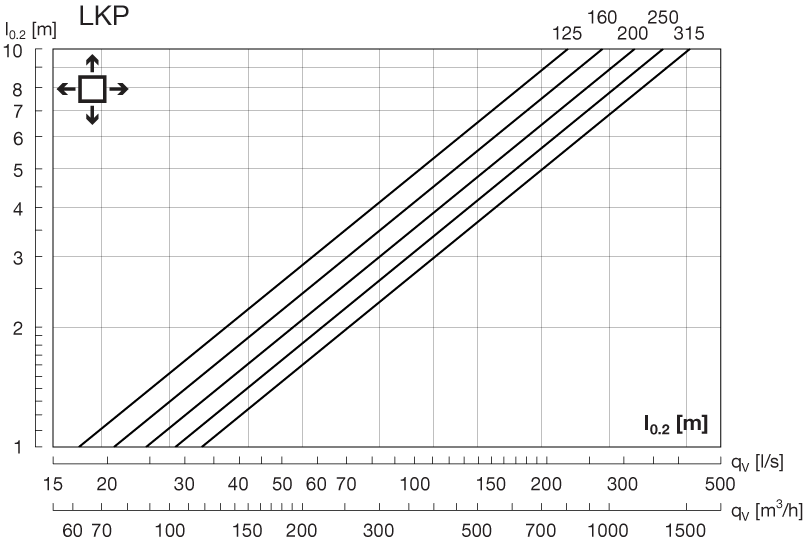

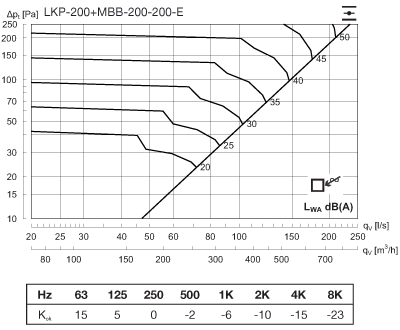

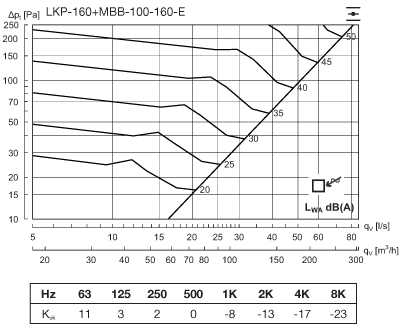

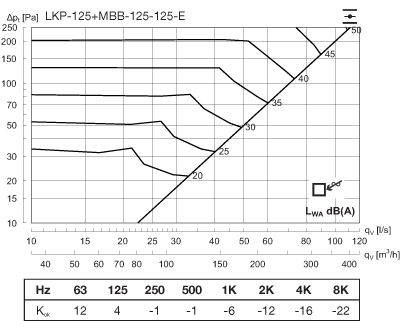

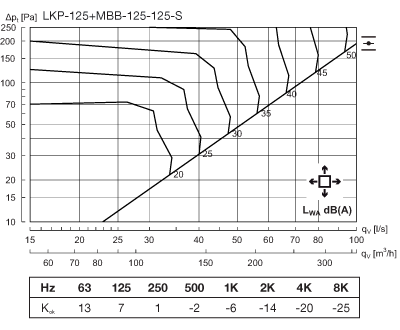

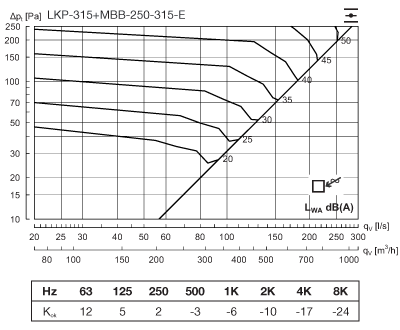

Przepływ powietrza q_v [l/s] i [m³/h], ciśnienie całkowite Δp_t [Pa], zasięg strumienia l_0,2 [m] oraz poziom mocy akustycznej L_WA [dB(A)] jest przedstawione na wykresach.

Poziom mocy akustycznej

Poziom mocy akustycznej w danym paśmie częstotliwości jest definiowany jako L_WA+K_ok. Wartości K_ok są podane w tabelach poniżej wykresów.

Szybki dobór, nawiew powietrza

LKP + MBB-S		Δp_t ≥ 50 Pa, 30 dB(A)		Δp_t ≥ 50 Pa, 35 dB(A)
ød₁ kanału [mm]	ød₂ LKP [mm]	[l/s]	[m³/h]	[l/s]	[m³/h]
100	125	37	133	44	158
100	160	39	140	48	173
125	125	48	173	56	202
125	160	56	202	66	238
125	200	61	220	73	263
160	160	67	241	85	306
160	200	79	284	99	356
160	250	95	342	113	407
200	200	92	331	117	421
200	250	105	378	122	439
200	315	118	425	145	522
250	250	112	403	132	475
250	315	131	472	168	605
315	315	144	518	169	608

Tłumienie dźwięku

Tłumienie dźwięku nawiewnika ΔL od kanału do pomieszczenia, z uwzględnieniem odbicia końcowego, patrz tabela poniżej.

LKP + MBB-S/-E		Częstotliwość środkowa [Hz]
ød₁ kanału [mm]	ød₂ LKP [mm]	63	125	250	500	1K	2K	4K	8K
100	125	17	15	10	17	15	18	19	21
100	160	17	16	6	10	18	18	18	21
125	125	17	15	10	17	15	18	19	21
125	160	15	14	10	17	16	17	18	21
125	200	13	12	7	13	13	16	17	18
160	160	17	15	12	21	19	19	21	21
160	200	17	16	10	20	17	17	19	20
160	250	16	14	7	17	15	16	19	20
200	200	13	11	10	17	18	15	19	18
200	250	14	11	8	15	19	15	18	17
200	315	14	9	7	13	18	14	17	17
250	250	15	10	9	17	18	18	19	19
250	315	15	8	9	16	18	16	18	18
315	315	8	10	10	17	18	17	18	24
