Nawiewnik z dyszami NC19

Opis Wymiary Skrzynka rozprężna Parametry techniczne Pliki do pobrania

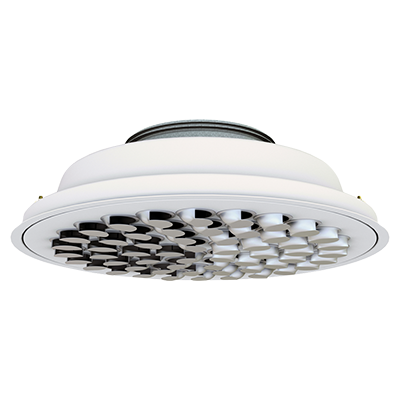

NC19 to okrągły nawiewnik z indywidualnie regulowanymi dyszami. Nawiewnik jest stosowany do poziomego nawiewu chłodnego powietrza, Nawiewnik może również pracować w trybie grzania umożliwiając pionowy nawiew ciepłego powietrza
Montaż nawiewnika NC19 w skrzynce rozprężnej MB pozwala na osiągnięcie stabilnego przepływu do nawiewnika oraz daje możliwość precyzyjnej regulacji
Przepustnica typu B jest unikalną liniową przepustnicą  tłokową, która pozwala na pełen zakres regulacji (0-100%) oraz umożliwia zrównoważenie dużego spadku ciśnienia przy zachowaniu niskiego poziomu generowanego hałasu. Ponadto konstrukcja przepustnicy zapewnia dokładny i precyzyjny pomiar.
Przepustnica typu C jest wyposażona w łopatki obrotowe dla nawiewu powietrza. Zazwyczaj stosowana w sytuacjach które nie wymagają wysokiego ciśnienia równoważącego w skrzynce rozprężnej.

• Duża elastyczność w ukierunkowaniu nawiewu
• Opór przepływu nie jest zależny od ustawienia dysz
• Stosowany do poziomego lub pionowego nawiewu powietrza
• Skrzynka rozprężna dostępna z przepustnicą w wielu wariantach

Konserwacja

Płytę frontową można zdjąć w celu wyczyszczenia elementów wewnętrznych lub w celu uzyskania dostępu do kanału lub skrzynki. Widoczne części nawiewnika można przetrzeć wilgotną szmatką.

Materiały i wykończenie:

• Materiał: stal ocynkowana
• Standardowe wykończenie: malowane proszkowo
• Kolory standardowe: RAL 9003 i RAL 9010, połysk 30
• Dysze: tworzywo ABS, kolor biały

Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.

Akcesoria

• DCZ - wsporniki mocujące (zestaw)
• LM - płyta modułowa
• MBZ - element wydłużający

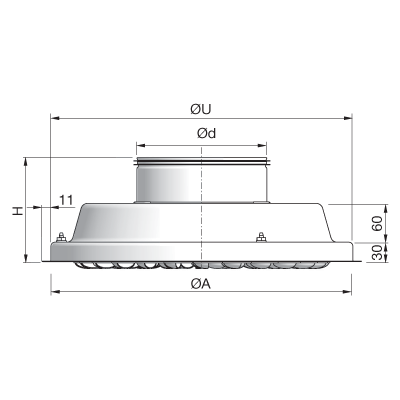

ød [mm]	øA [mm]	H [mm]	øU* [mm]
125	360	140	370
160	460	140	470
200	460	140	470
250	540	140	550
315	540	140	550

*øU = otwór w suficie

ød = 315 mm: nie posiada otworów montażowych dla MB!

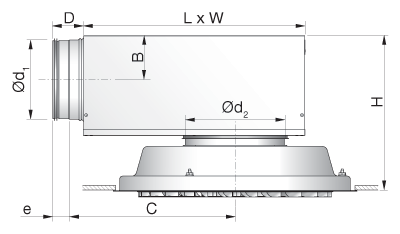

NC19 + skrzynka rozprężna MB:

ød1 [mm]	ød2 [mm]	B [mm]	C [mm]	D [mm]	e [mm]	H* [mm]	L [mm]	W [mm]
100	125	62	245	78	40	250 - 290	310	260
100	160	62	245	78	40	250 - 290	310	260
125	125	75	291	78	40	275 - 315	376	310
125	160	75	291	78	40	275 - 315	376	310
125	200	75	291	78	40	275 - 315	376	310
160	160	92	352	78	40	309 - 349	459	380
160	200	92	352	78	40	309 - 349	459	380
160	250	92	352	78	40	309 - 349	459	380
200	200	112	425	78	40	350 - 390	565	460
200	250	112	425	78	40	350 - 390	565	460
200	315	112	425	78	40	350 - 390	565	460
250	250	137	514	118	60	400 - 440	698	540
250	315	137	514	118	60	400 - 440	698	540
315	315	170	675	118	60	465 - 505	858	540

* Przy użyciu akcesoriów MBZ zwiększy się wymiar H:

• ød₂ = 100 - 200 mm => H +40 mm,
• ød₂ = 250 - 315 mm => H +60 mm.

Warianty przepustnicy:

Dane techniczne

Następujące dane dotyczą NC19+skrzynki rozprężnej. Dane dotyczące MBC znajdują się na stronie www.lindQST.com.

Wydajność

Przepływ powietrza q_v [l/s] i [m³/h], ciśnienie całkowite Δp_t [Pa], zasięg strumienia l_0,2 [m] oraz poziom mocy akustycznej L_WA [dB(A)] są przedstawione na wykresach.

Poziom mocy akustycznej

Poziom mocy akustycznej w danym paśmie częstotliwości jest definiowany jako L_WA+K_ok. Wartości K_ok są podane w tabelach poniżej wykresów.

Szybki dobór, nawiew powietrza

NC19 + MBB-S		Δpt ≥ 50 Pa, 30 dB(A)		Δpt ≥ 50 Pa, 35 dB(A)
ød1 kanału [mm]	ød2 NC19 [mm]	[l/s]	[m³/h]	[l/s]	[m³/h]
100	125	25	90	33	119
100	160	39	140	47	169
125	125	35	126	41	148
125	160	48	173	59	212
125	200	54	194	64	230
160	160	52	187	63	227
160	200	59	212	72	259
160	250	76	274	96	346
200	200	66	238	80	288
200	250	92	331	112	403
200	315	97	349	120	432
250	250	100	360	119	428
250	315	109	392	131	472
315	315	121	436	143	515

Tłumienie dźwięku

Tłumienie dźwięku nawiewnika ΔL od kanału do pomieszczenia, z uwzględnieniem odbicia końcowego, patrz tabela poniżej.

NC19 + MBB-S		Częstotliwość środkowa [Hz]
ød1 kanału [mm]	ød2 NC19 [mm]	63	125	250	500	1K	2K	4K	8K
100	125	20	16	6	15	20	20	19	23
100	160	16	16	4	13	18	19	17	21
125	125	17	15	10	19	20	20	19	22
125	160	15	14	7	18	18	18	18	21
125	200	13	12	5	15	15	16	17	19
160	160	16	15	11	22	20	20	20	20
160	200	16	15	8	21	19	19	19	21
160	250	16	14	5	17	14	16	18	19
200	200	15	10	8	16	20	18	20	18
200	250	13	9	5	13	17	15	19	17
200	315	13	9	4	11	16	15	17	17
250	250	14	8	8	16	18	18	18	19
250	315	14	8	6	14	17	16	17	18
315	315	8	10	9	14	17	17	18	24

Zasięg strumienia l_0,2

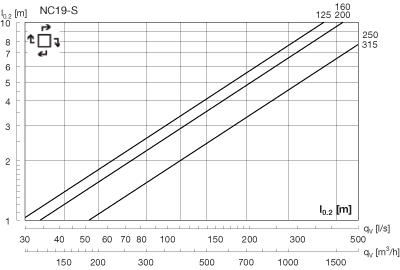

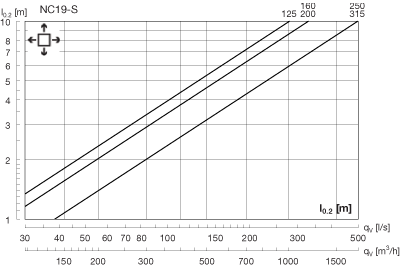

Zasięg strumienia l_0,2 [m] można zaobserwować na wykresie dla powietrza izotermicznego, przy prędkości końcowej 0,2 m/s.

Równoważenie

Dane dotyczące równoważenia są zawarte w oddzielnej broszurze.

Zasięg strumienia/punkty zawracania

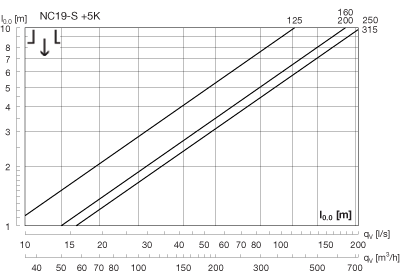

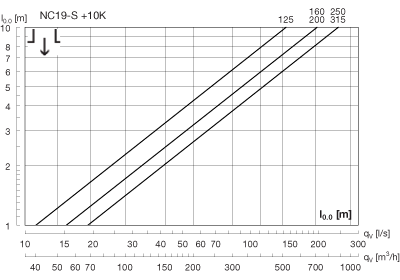

Zasięg strumienia l_0,2 [m] jest przedstawiony dla prędkości końcowej 0,2 m/s. Punkt zawracania l_0,0 [m] jest podawany odpowiednio dla +5 K i +10 K.

Powietrze nawiewane

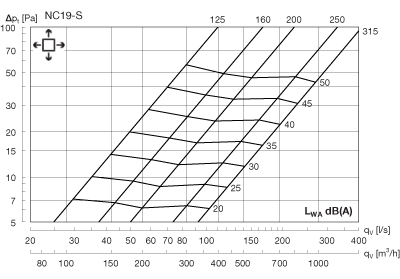

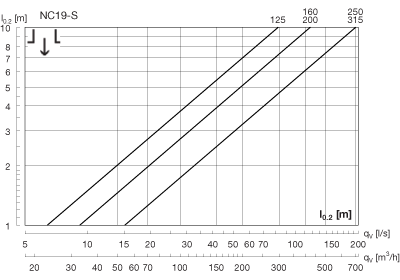

NC19 bez skrzynki rozprężnej

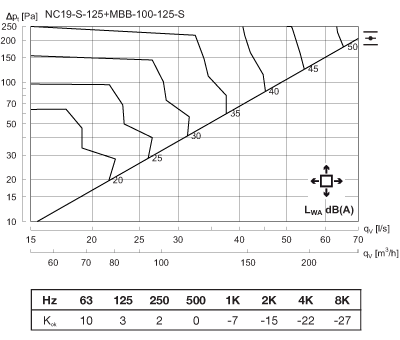

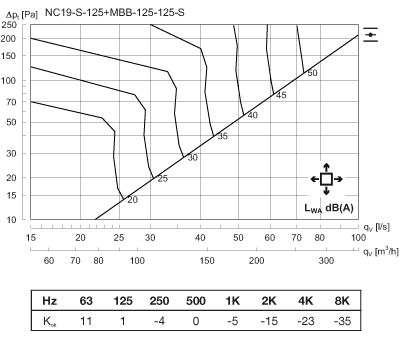

NC19 125 + MBB-S

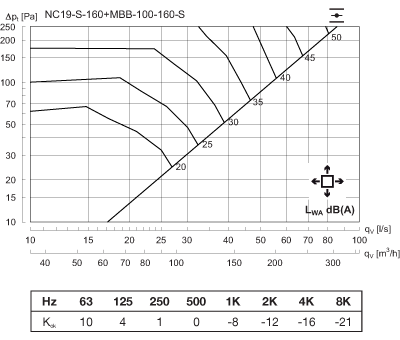

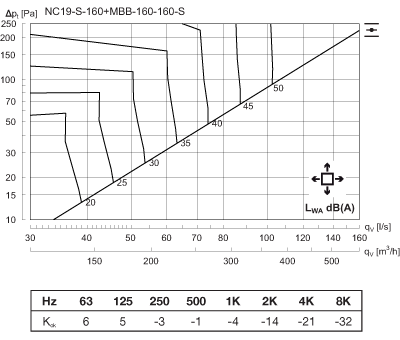

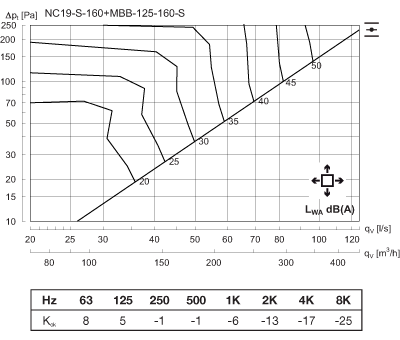

NC19 160 + MBB-S

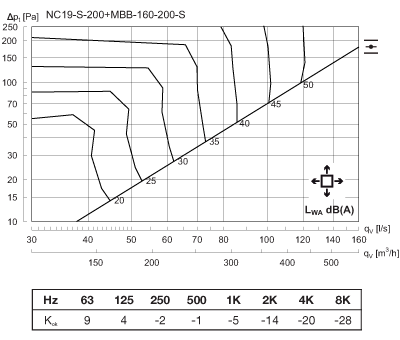

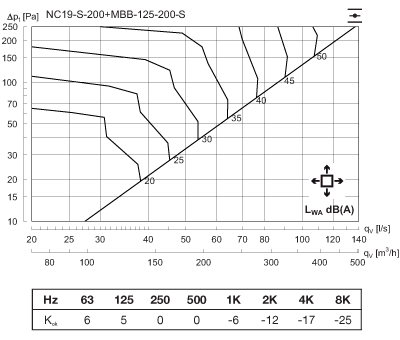

NC19 200 + MBB-S

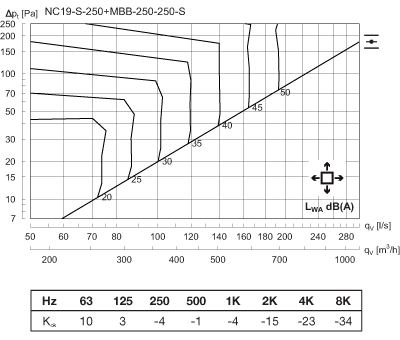

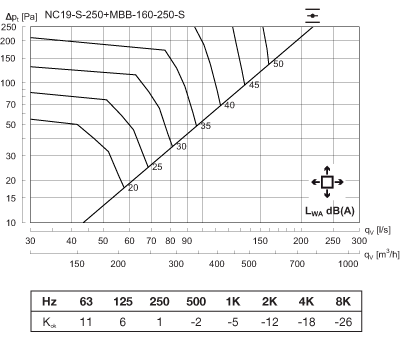

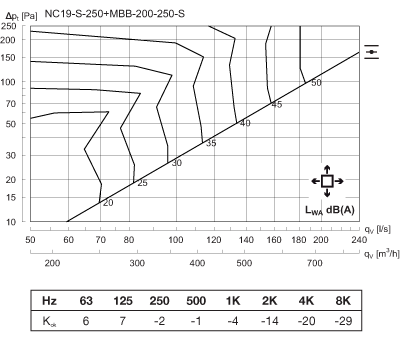

NC19 250 + MBB-S

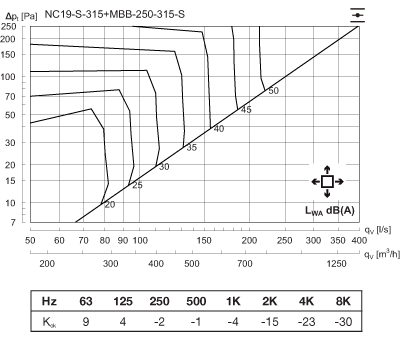

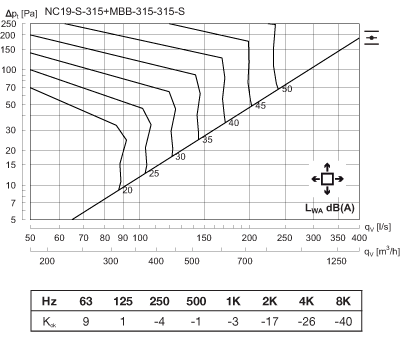

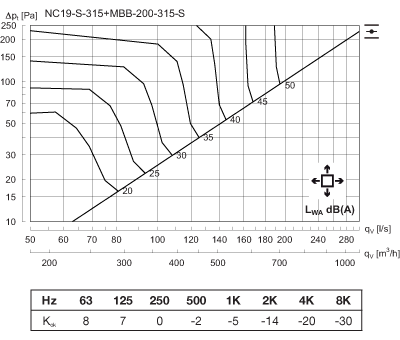

NC19 315 + MBB-S
