Nawiewnik sufitowy z filtrem wstępnym APF

Opis Dane techniczne Pliki do pobrania

Zastosowanie

Nawiewnik zaprojektowano z myślą o montażu w pomieszczeniach o szczególnych wymaganiach (centra komputerowe, biblioteki, archiwa).

Opis

Nawiewnik wirowy z filtrem wstępnym składa się z obudowy filtra oraz wkładu filtra o średnicy 20 mm zainstalowanego w obudowie. Wkład filtra należy wymieniać w przypadku wzrostu oporu przepływu. Filtr jest dostępny w jakościach w zakresie od G3 do M5.

Materiał i ochrona powietrza

Nawiewnik oraz jego rama montażowa wykonane są ze stali walcowanej na zimno i pomalowanej farbą o barwie RAL 9010. Skrzynka rozprężna jest wykonana z blachy ocynkowanej.

Wymiana filtra

W celu wymiany filtra należy najpierw zwolnić mechanizmy blokujące, a następnie opuścić nawiewnik do pozycji pionowej. Wyjąć zapchaną wkładkę filtra i wymienić ją na nową o tej samej jakości. Po wymianie podnieść nawiewnik z powrotem do pozycji pierwotnej i zamocować go z użyciem mechanizmów blokujących.

Montaż

Nawiewnik zaprojektowano z myślą o montażu w konstrukcji sufitu rastrowego z panelami o wymiarach 600 x 600.

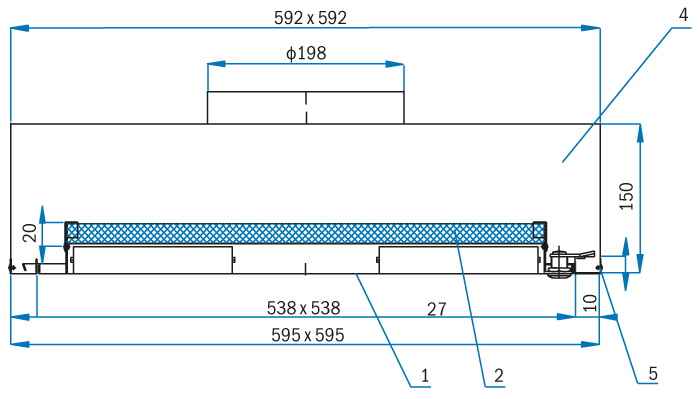

Informacje ogólne

1. Nawiewnik; 2. Wkładka filtra; 3. Rama montażowa nawiewnika; 4. Skrzynka rozprężna; 5. Mechanizm blokujący.


Rodzaje płyt przednich

Szybki wybór

Rodzaje płyt przednich	Aef (m²)	Δp (Pa)		Δp (Pa)
		Q (m³/h)	G3	Q (m³/h)	G4	M5
OD-4 600	0,0138	100	55	50	28	58
OD-4 600	0,028392	200	53	100	28	55
OD-9/KK 400	0,0248	180	55	80	22	42
OD-9/KK 500	0,0517	400	65	190	25	60
OD-9/KR 400	0,0248	180	55	80	22	42
OD-9/KR 500	0,0392	280	55	140	25	55
