Sufit sali operacyjnej - wersja perforowana DPS

Opis Wymiary Pliki do pobrania

Zastosowanie

Sufit DPS z filtrem absolutnym jest przeznaczony do stosowania w pomieszczeniach czystych wymagających nie tylko czystego powietrza, ale również częstej wymiany powietrza w strefie roboczej. Został on zaprojektowany z myślą o zabudowaniu w sufity podwieszane sal operacyjnych i oddziałów intensywnej opieki medycznej w celu zapewnienia laminarnego przepływu bezwzględnie czystego powietrza do strefy docelowej. Celem rozwiązania jest ograniczenie potencjału występowania w salach operacyjnych zakażeń spowodowanych drobnoustrojami z różnych przyczyn stale obecnymi w obiekcie i w jego otoczeniu. Sufit DPS może być stosowany w salach operacyjnych klasy Ib wg normy DIN 1946-4.

Opis

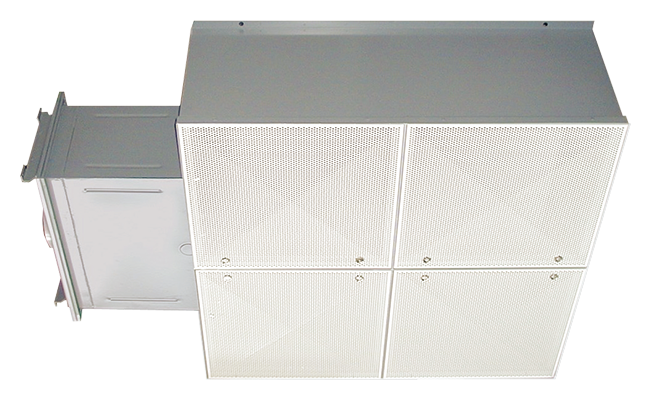

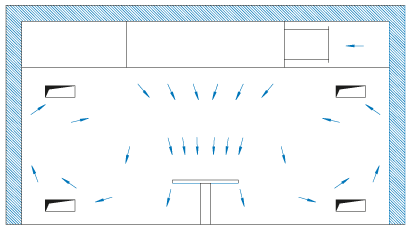

Uzdatnianie powietrza dla sali operacyjnej odbywa się z wykorzystaniem odrębnego układu klimatyzacyjnego będącego w stanie odfiltrować grube i drobne cząstki z powietrza, zgodnie z normą DIN 24185. Przefiltrowane powietrze nawiewane jest podawane do absolutnego filtra znajdującego się w skrzynce rozprężnej sufitu DPS. Powietrze jest emitowane z komory ciśnieniowej na salę operacyjną za pośrednictwem perforowanych płyt sufitowych. Temperatura emitowanego powietrza jest od 1°C do 3°C niższa niż średnia temperatura panująca w pomieszczeniu. Dwie trzecie strumienia powietrza winno zostać wyprowadzone z pomieszczenia przez podłogę, zaś jedna trzecia - przez sufit. Strumień powietrza emitowany z sufitu DPS przepływa ponad całą strefą podsufitową, dzięki czemu powietrze otaczające nie jest w stanie dostać się do strefy roboczej.


Podstawowy materiał komór ciśnieniowych i płyt perforowanych

Stalowa blacha malowana pyłową farbą epoksydową RAL 9010, odporną na działanie środków dezynfekujących. Niektóre sufity składają się z dwóch części, skręcanych w punkcie montażu. Podczas prac montażowych połączenia są dodatkowo wypełniane kitem akrylowym, który jest przyczepiany do sufitu.

Na życzenie klienta sufit może zawierać przejście dla lampy operacyjnej o wymiarach 300 x 300 mm. W tym wypadku rozwiązanie obejmuje płytę zaślepiającą oraz płytę z okrągłym otworem o Ф150 mm.
Płyty perforowane (od wnętrza sufitu) są pokryte białym filtrem G4 zapewniającym bardziej jednolite rozłożenie powietrza. Dostarczona piana jest zapakowana w folię chroniącą ją przed zabrudzeniem i uszkodzeniem.
Mocowanie płyt perforowanych jest realizowane z jednej strony za pomocą zawiasów, a z drugiej za pomocą mechanizmów blokujących.

Sufit jest wyposażony w filtry HEPA o wymiarach 610 x 305 x 292, należące do klasy H13 lub H14 i przebadane zgodnie z normą EN 1822:2010. Są one przymocowane do połączenia bocznego wzdłuż dłuższej strony sufitu. Wymiary kanałów łączących oraz liczbę filtrów podano w tabeli. Wnętrze sufitu wyposażone jest w złącza służące do mierzenia oporu przepływu przez filtry (różnicy pomiędzy ciśnieniem przed przepływem przez filtr i po przepływie przez filtr, służącej jako wskaźnik kontroli stopnia zabrudzenia filtra), jak również złącze do przeprowadzania próby SCAN.

Początkowy opór przepływu podano w dziale dotyczącym filtra. W przypadku obciążenia filtra przepływami o natężeniach powyżej lub poniżej wartości nominalnej, opór przepływu rośnie lub maleje w sposób odpowiedni, co pokazano na wykresie. Szczelność filtra HEPA przy ramie uszczelniającej spełnia wymogi określone w rozdziale 4 normy DIN 1946. Podczas wymiany filtra należy sprawdzić szczelność zawiasów.
Sufit, korpus filtra, filtry, biały filtr G4 oraz materiał montażowy są dostarczane osobno.

Montaż sufitów do sufitu betonowego jest realizowany przy pomocy prętów gwintowanych i wkładek do betonu.

Wymiana filtra HEPA

W trakcie eksploatacji przepuszczalność filtra HEPA maleje, zaś różnica ciśnień rośnie. Szybkość utraty przepuszczalności jest mierzona przy pomocy manometru różnicowego poprzez rury znajdujące się przed i za filtrem. Gdy opór przepływu osiągnie wartość dwukrotnie wyższą od początkowej, zaleca się wymianę filtra HEPA. Wymiana filtrów absolutnych wymaga zdjęcia pierwszego rzędu płyt przednich.

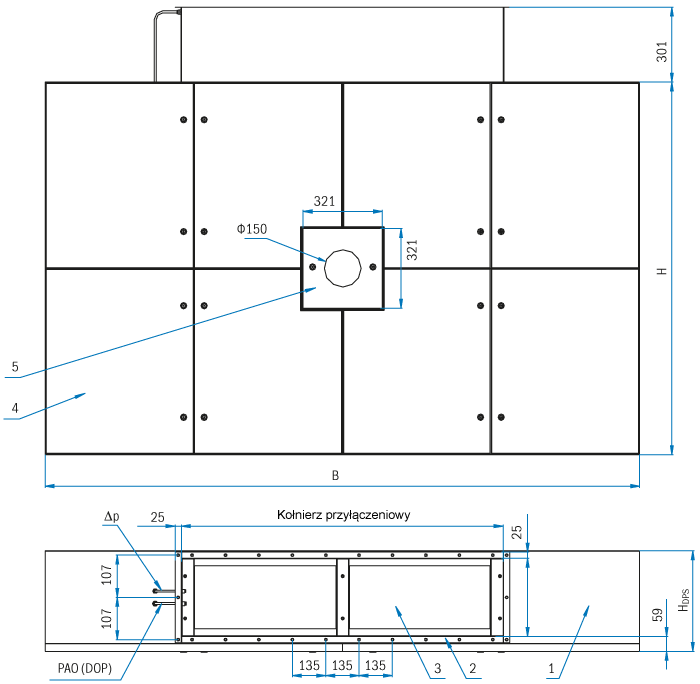

1. Skrzynka rozprężna; 2. Obudowa filtra z kołnierzami łączącymi; 3. Filtr z uszczelką półokrągłą; 4. Płyta perforowana; 5. Przejście do podłączenia lampy.

Wymiary sufitu

B [mm]	H [mm]	HDPS [mm]	Q [m³/h]	Waga [kg]	Ilość filtrów	Kołnierz przyłączeniowy [mm]
2000	1000	415	1700	90	2	1302×315
2400	1200	415	2300	122	2	1302×315
2400	1400	435	2700	135	3	1915×315
2400	1500	435	2800	149	3	1915×315
2400	1800	435	3300	174	4	dwa połączenia 1302×315
3000	1800	435	4200	210	4	dwa połączenia 1302×316
3000	2400	435	5800	251	6	dwa połączenia 1915×315
3000	3000	435	7200	320	8	cztery połączenia 1302×315
