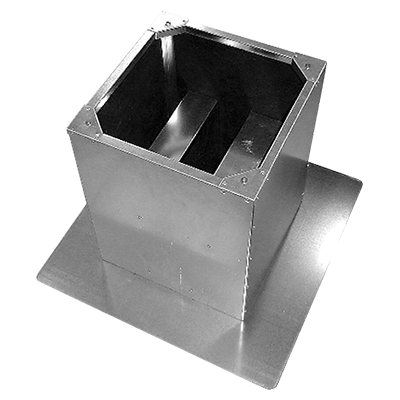

Podstawa dachowa prostokątna tłumiąca PD-ST

Podstawa dachowa prostokątna tłumiąca PD-ST

Podstawa dachowa prostokątna tłumiąca PD-ST

Podstawy dachowe > Podstawa dachowa prostokątna tłumiąca PD-ST
Podstawy dachowe > Podstawa dachowa prostokątna tłumiąca PD-ST
  • Podstawy dachowe > Podstawa dachowa prostokątna tłumiąca PD-ST
  • Podstawy dachowe > Podstawa dachowa prostokątna tłumiąca PD-ST
Produkt marki Direct Vent

Materiał:

  • stal ocynkowana;
  • wełna tłumiąca hałas 20 mm.

Charakterystyka produktu:

  • stanowi element nośny wentylatorów dachowych, czerpni powietrza lub wyrzutni dachowych;
  • dla zastosowań o podwyższonych wymaganiach odnośnie parametrów akustycznych;
  • tłumienie dźwięku przy 250 Hz wynosi średnio 8 dB;
  • materiał pochłaniający dźwięk jest odporny na ścieranie do prędkości 20 m/s;
  • jest przystosowana do pracy z następującymi wentylatorami:
    - Systemair: DVS, DHS, DVSI, DVN, DVNI, DVC;
    - Rosenberg: DV, DH, DVS, DVWN, DVWNS, DV-G;
  • możliwość wykonania indywidualnej długości prostki kanałowej H pod potrzeby zamawiającego.
G
[mm]
E
[mm]
F
[mm]
G
[mm]
H
[mm]
H1
[mm]
H2
[mm]
M*

190/225 245 294 571 254 600 150 150 M6
280/310/311 330 395 657 355 700 150 180 M6
355/400 450 555 817 515 900 200 250 M10
450/499/500 535 625 877 585 900 200 250 M10
560/630 750 895 1147 855 1070 200 250 M10
710 840 985 1300 945 1160 200 250 M10
800/900 1050 1205 1540 1165 930 200 250 M10

* M - otwór montażowy

Tolerancja wymiarów liniowych: G ±5 mm; pozostałe ±2 mm.
