Podstawa dachowa TGKOMR

Opis Wymiary Pliki do pobrania

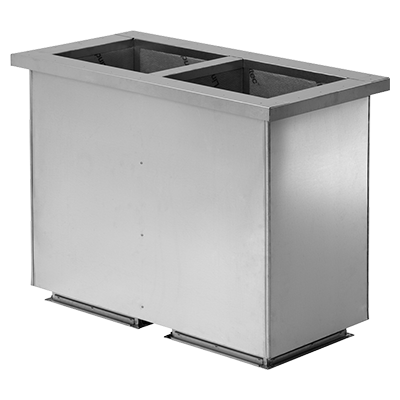

Podstawa dachowa przeznaczona do podłączania czerpnio-wyrzutni kombinowanej HKOMR. Podstawa jest wykonywana z izolacją ogniową lub przeciwkondensacyjną 50 mm. Do podłączenia przyłączy dolnych do kanałów okrągłych wykorzystuje się złącze TGKOMR-NA.

Podstawa standardowo wykonana jest ze stali galwanizowanej, jest również dostępna w wersji ze stali nierdzewnej 1.4301, stali kwasoodpornej 1.4404, alucynkowej AZ 185 lub w wersji malowanej.

Z podstawą dostarczane są dwa wsporniki, umożliwiające dopasowanie do pochyłości dachu. Przyłącze kanału wyposażone jest w złączkę RJFP.

Rozmiar	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]
2	650	300	740	390	200
3	850	400	940	490	300
4	1050	500	1140	590	400
5	1250	600	1340	690	500
6	1450	700	1540	790	600
8	1850	900	1940	990	800
10	2250	1100	2340	1190	1000
12	2650	1300	2740	1390	1200
14	3050	1500	3140	1590	1400

Rozstaw otworów (A + 20) × (B + 20)
* oraz ** stanowią alternatywną lokalizację wsporników
