Redukcja krótka RFU

Opis Wymiary Pliki do pobrania

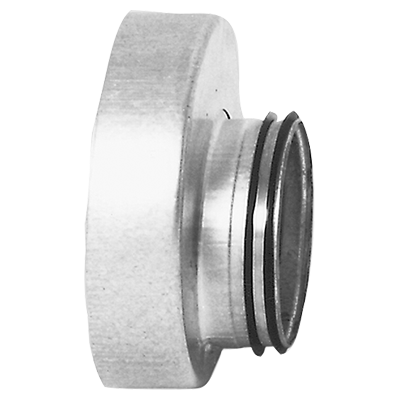

Krótka redukcja niewspółosiowa z króćcem żeńskim, zapewniająca minimalne długości montażowe.

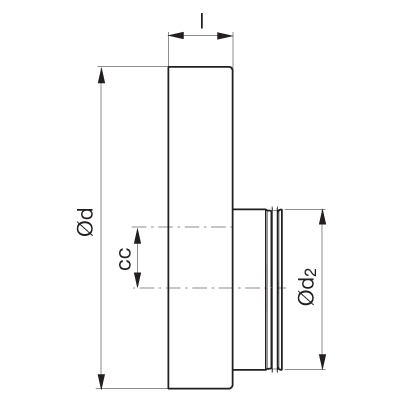

Wymiar ød jest wymiarem zewnętrznym, mufowym pasującym na inne kształtki.

ød [mm]	ød2 [mm]	cc [mm]	I [mm]
400*	200	90	80
400	224	78	80
400*	250	65	80
400	280	50	80
400	300	40	80
400*	315	33	80
400	355	13	80
450	250	90	80
450	280	75	80
450	300	65	80
450	315	58	80
450	355	38	80
450	400	15	80
500	250	115	80
500	280	100	80
500	300	95	80
500	315	83	80
500	355	63	80
500	400	40	80
500	450	15	80
560	315	113	80
560	355	93	80
560	400	70	80
560	450	45	80
560	500	20	80
600	315	133	80
600	355	113	80
600	400	90	80
600	450	65	80
600	500	40	80
600	560	10	80
630	315	148	80
630	355	128	80
630	400	105	80
630	450	80	80
630	500	55	80
630	560	25	80
630	600	5	80
710	400	145	100
710	450	120	100
710	500	95	100
710	560	65	100
710	600	45	100
710	630	30	100
800	400	190	100
800	450	165	100
800	500	140	100
800	560	110	100
800	600	90	100
800	630	75	100
800	710	35	100
900	500	190	100
900	560	160	100
900	600	140	100
900	630	125	100
900	710	85	100
900	800	40	100
1000	500	240	100
1000	560	210	100
1000	600	190	100
1000	630	175	100
1000	710	135	100
1000	800	90	100
1000	900	40	100
1120	630	235	120
1120	710	195	120
1120	800	150	120
1120	900	100	120
1120	1000	50	120
1250	630	300	120
1250	710	260	120
1250	800	215	120
1250	900	165	120
1250	1000	115	120
1250	1120	55	120

* Z krawędzią wywiniętą do zewnątrz
