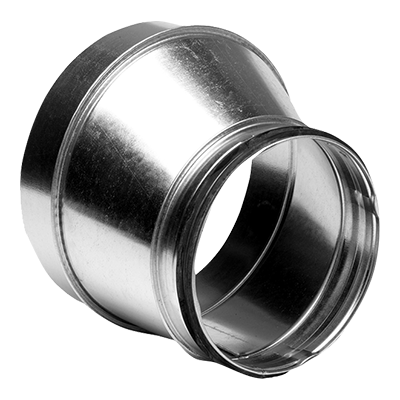

Redukcja segmentowa długa RFLU

Opis Wymiary Pliki do pobrania

Długa, ręcznie wykonana redukcja styczna o kącie zwężenia 35° i zakończeniu mufowym.

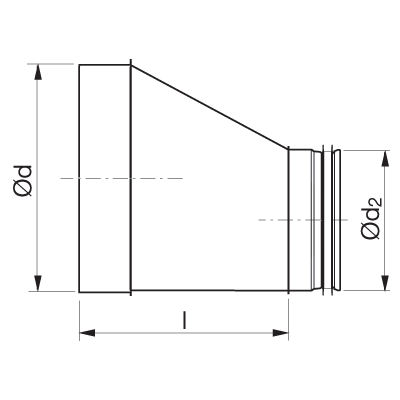

ød [mm]	ød2 [mm]	I [mm]
80	63	98
100	63	126
100	80	103
112	63	142
112	80	119
112	100	92
125	63	159
125	80	137
125	100	109
125	112	93
140	63	181
140	80	157
140	100	130
140	112	114
140	125	96
150	63	195
150	80	171
150	100	144
150	112	127
150	125	109
150	140	89
160	63	207
160	80	185
160	100	157
160	112	141
160	125	123
160	140	102
160	150	89
180	80	212
180	100	185
180	112	168
180	125	151
180	140	130
180	150	116
180	160	103
200	80	240
200	100	213
200	112	196
200	125	178
200	140	157
200	150	144
200	160	130
200	180	103
224	100	245
224	112	229
224	125	211
224	140	190
224	150	177
224	160	163
224	180	135
224	200	107
250	100	301
250	112	285
250	125	267
250	140	246
250	150	232
250	160	219
250	180	191
250	200	164
250	224	131
280	125	308
280	140	287
280	150	274
280	160	260
280	180	232
280	200	205
280	224	172
280	250	136
300	125	335
300	140	315
300	150	301
300	160	287
300	180	260
300	200	262
300	224	200
300	250	164
300	280	123
315	125	356
315	140	335
315	150	322
315	160	308
315	180	281
315	200	253
315	224	220
315	250	184
315	280	143
315	300	116
355	160	363
355	180	335
355	200	308
355	224	275
355	250	239
355	280	198
355	300	171
355	315	150
400	160	450
400	180	422
400	200	395
400	224	362
400	250	326
400	280	285
400	300	257
400	315	237
400	355	182
450	200	463
450	224	431
450	250	395
450	280	354
450	300	326
450	315	306
450	355	251
450	400	194
500	200	532
500	224	499
500	250	463
500	280	422
500	300	395
500	315	374
500	355	319
500	400	262
500	450	194
560	250	546
560	280	505
560	300	477
560	315	456
560	355	402
560	400	345
560	450	276
560	500	207
600	250	601
600	280	560
600	300	532
600	315	512
600	355	457
600	400	400
600	450	331
600	500	262
600	560	180
630	250	642
630	280	601
630	300	573
630	315	553
630	355	498
630	400	441
630	450	372
630	500	304
630	560	221
630	600	166
710	355	633
710	400	576
710	450	507
710	500	438
710	560	356
710	600	301
710	630	260
800	400	699
800	450	631
800	500	562
800	560	480
800	600	425
800	630	384
800	710	279
900	450	768
900	500	699
900	560	617
900	600	562
900	630	521
900	710	416
900	800	292
1000	560	774
1000	600	719
1000	630	678
1000	710	573
1000	800	450
1000	900	312
1120	560	939
1120	600	884
1120	630	843
1120	710	738
1120	800	615
1120	900	477
1120	1000	340
1250	600	1063
1250	630	1022
1250	710	917
1250	800	793
1250	900	656
1250	1000	518
1250	1120	354
