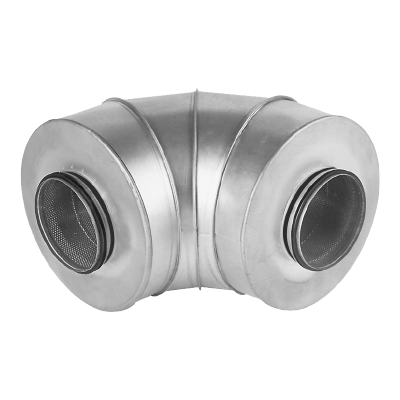

Tłumik okrągły kątowy BSLUSS2 100

Opis Wymiary i dane techniczne Pliki do pobrania

Brak miejsca to stale spotykany problem w instalacjach wentylacyjnych. Znalezienie wystarczającej długości odcinków prostych do zainstalowania tłumika prostego jest często utrudnione. Problem ten można wyeliminować, stosując tłumik kątowy. Przy tej samej długości ma on przeważnie lepszą skuteczność tłumienia niż równoważny tłumik prosty. W szczególności uzyskuje się lepszą skuteczność tłumienia przy wysokich częstotliwościach (4 i 8 kHz).

Grubość izolacji dla BSLUSS2 100: 100 mm.

Przebadano zgodnie z normą ISO 7235.

BSLUSS2 został poddany testom wraz z instalacją oddymiania Lindab zgodnie z normą EN 1366-9.

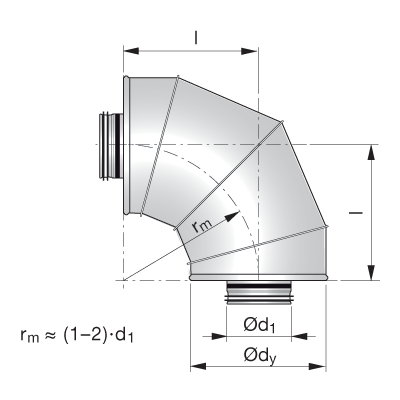

ød1 nom	l [mm]	ødy [mm]	m [kg]	Tłumienie [dB] w częstotliwości [Hz]
				63	125	250	500	1000	2000	4000	8000
125	260	325	7,7	7	6	17	22	28	38	33	26
160	280	365	8,9	4	6	13	17	25	33	26	25
200	325	410	11,8	2	5	14	19	29	24	25	22
250	370	465	16,0	3	5	11	15	28	22	26	21
315	375	510	19,6	2	4	10	15	20	17	22	17
400	420	615	29,9	2	4	8	13	13	13	14	13
500	510	735	45,0	1	4	9	13	10	13	13	12
630	610	880	64,1	2	6	13	12	11	12	13	12

* dostarczany z dwoma oddzielnymi nyplami typu NPU
