Tłumik okrągły prosty z rdzeniem SLGPUSS2 100

Opis Wymiary i dane techniczne Pliki do pobrania

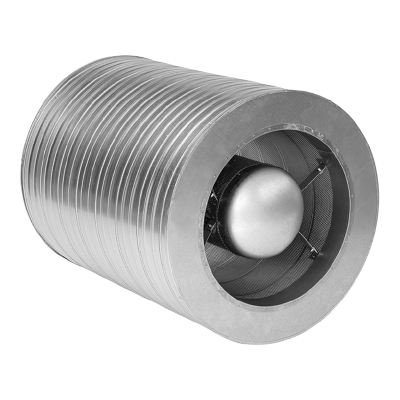

SLGPUSS2 100 to okrągły tłumik prosty z dodatkowym rdzeniem tłumiącym.
Grubość izolacji 100 mm.
Materiałem tłumiącym jest wełna szklana.
Materiał to stal ocynkowana.

Przebadany zgodnie z normą ISO 7235.

SLGPUSS2 100 został poddany testom wraz z instalacją oddymiania Lindab zgodnie z normą EN 1366-9.

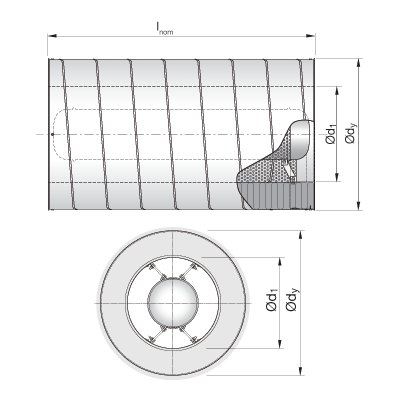

ød1 [mm]	lnom [mm]	ødy [mm]	m [kg]	Tłumienie [dB] w częstotliwości [Hz]
				63	125	250	500	1000	2000	4000	8000
400	600	625	21	2	4	11	21	28	31	23	15
400	900	625	28	3	6	16	30	37	40	30	19
400	1200	625	36	3	7	19	35	37	40	33	22
500	600	735	25	1	3	8	18	25	26	20	10
500	900	735	34	2	5	14	27	33	35	24	14
500	1200	735	44	3	6	17	31	37	41	28	17
630	900	880	44	2	4	12	20	30	24	19	9
630	1200	880	56	2	5	14	23	37	30	21	12
710	900	930	55	3	5	11	21	27	23	17	11
710	1200	930	69	2	5	14	19	25	17	12	12
800	900	1030	57	3	6	13	20	26	20	15	12
800	1200	1030	74	3	7	15	25	31	22	17	13
800	1500	1030	85	4	8	19	31	37	27	19	15
900	900	1150	63	2	4	10	20	21	17	13	13
900	1200	1150	80	3	5	13	25	25	19	14	13
900	1500	1150	89	3	6	16	31	30	21	16	14
900	1800	1150	114	3	7	19	36	34	23	17	14
1000	900	1280	69	2	4	11	23	20	14	12	12
1000	1200	1280	90	2	5	13	26	23	16	13	13
1000	1500	1280	109	3	6	16	31	27	18	15	15
1000	1800	1280	126	3	7	20	38	34	22	17	17

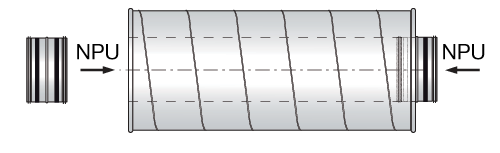

Dostarczany z dwoma oddzielnymi nyplami typu NPU.

Oddzielne złącza (NPU) dla SSLGPUSS2 100:

Strata ciśnienia Δp_t [Pa]:

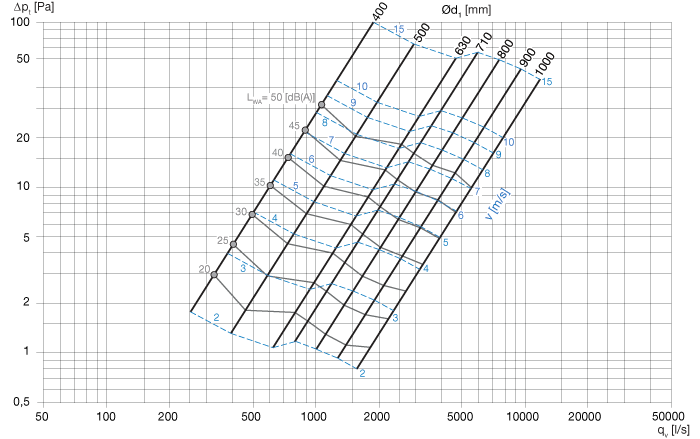

SLGPUSS2 100, grubość izolacji 100 mm, wariant krótki

ød₁ : 400 - 500 mm, L = 600 mm
ød₁ : 630 - 1000 mm, L = 900 mm

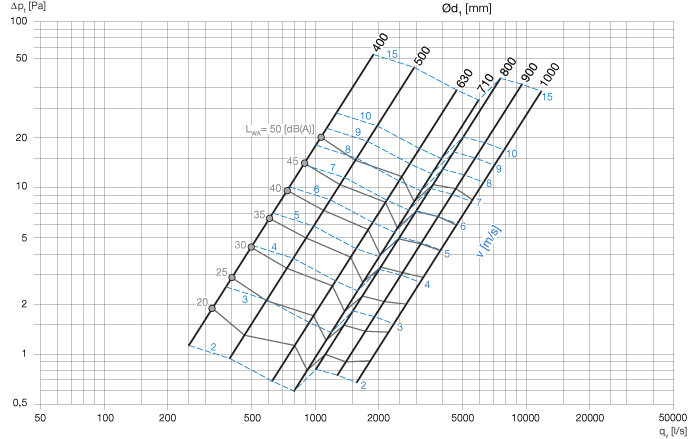

SLGPUSS2 100, grubość izolacji 100 mm, wariant długi

ød₁ : 400 - 710 mm, L = 1200 mm
ød₁ : 800 mm, L = 1500 mm
ød₁ : 900 - 1000 mm, L = 1800 mm
