Tłumik okrągły prosty do niskiej zabudowy KVAP

Opis Wymiary i dane techniczne Pliki do pobrania

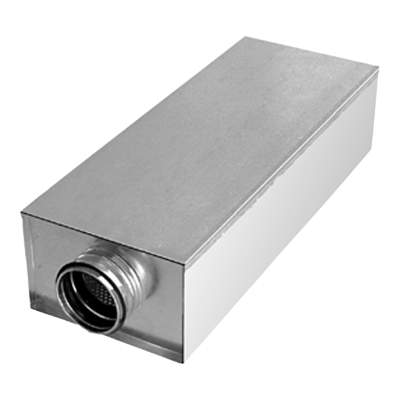

Tłumik z okrągłymi przyłączami przeznaczony do montażu w niskiej zabudowie.

Materiałem tłumiącym jest wełna szklana.

Spełnia wymagania klasy szczelności C.

KVAP jest dostępny w dwóch różnych wersjach.

Przebadany zgodnie z normą ISO 7235.

W przypadku chęci zakupu materiałów i rozmiarów specjalnych prosimy o kontakt z działem sprzedaży Lindab.

Dostępne wersje:

• 1: materiał tłumiący pokryty blachą perforowaną;
• 5: tłumik otwierany, z możliwością czyszczenia, materiał tłumiący pokryty blachą perforowaną.

Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.

Wersja 1 i 5:

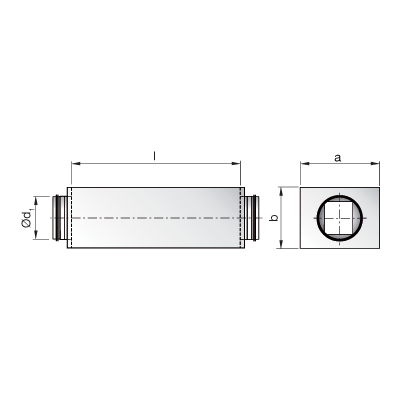

ød1 [mm]	l [mm]	a [mm]	b [mm]	m [kg]	Tłumienie [dB] w częstotliwości [Hz]
					63	125	250	500	1000	2000	4000	8000
100	300	252	154	3,7	6	6	9	18	21	26	25	20
100	600	252	154	6,2	6	11	14	30	48	50	46	44
100	1000	252	154	9,7	14	13	21	45	50	46	44	42
125	300	263	177	3,8	5	6	7	18	19	22	23	16
125	600	263	177	6,7	10	10	12	30	45	45	39	24
125	1000	263	177	10,5	11	12	15	40	50	50	46	44
160	300	280	212	4,5	5	3	5	15	16	18	18	11
160	600	280	212	7,5	12	6	11	30	41	43	39	24
160	1000	280	212	11,4	16	8	16	47	48	48	49	34
200	300	361	253	6,3	6	4	8	11	13	14	10	10
200	600	361	253	9,5	9	6	15	23	30	35	23	18
200	1000	361	253	13,9	15	9	22	40	41	44	36	27
250	600	431	303	11,9	7	6	13	19	25	28	19	13
250	1000	431	303	16,6	8	8	21	30	42	44	27	17
315	600	458	368	14,6	5	5	9	13	21	22	14	9
315	1000	458	368	20,5	9	9	18	26	38	37	22	14
400	600	518	453	18,3	3	4	9	12	18	13	9	8
400	1000	518	453	26,4	3	7	15	21	31	20	12	11
500	600	702	555	26	2	5	8	12	12	8	6	3
500	1250	702	555	37,4	5	10	14	25	28	16	13	12
630	600	851	684	33,7	3	5	6	9	9	6	6	4
630	1250	851	684	48,1	5	9	11	19	20	13	9	5

Poprawka korekcyjna dla szumów własnych ( L_WO)

ød1 [mm]	Korekta Koct [dB] w częstotliwości [Hz]
	63	125	250	500	1000	2000	4000	8000
100	2	5	-1	1	-9	-19	-24	-42
125	7	6	2	0	-9	-15	-21	-41
160	8	3	1	0	-8	-14	-19	-37
200	4	4	4	-1	-9	-13	-20	-31
250	5	3	1	-2	-5	-10	-16	-28
315	7	5	2	-3	-5	-11	-17	-30
400	6	6	2	-1	-7	-14	-20	-35
500	5	5	2	-1	-6	-12	-21	-34
630	5	5	2	-1	-6	-13	-19	-34
Tol. +/-	3	3	2	3	3	4	3	4

Poziomy mocy akustycznej w oktawie L_Woct są obliczane poprzez dodanie poprawek korekcyjnych K_oct do całkowitego poziomu mocy L_WA z wykresów.

L_Woct = L_WA + K_oct

Strata ciśnienia - Wersja 1 i 5:

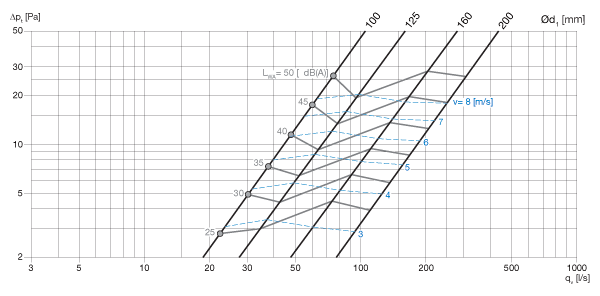

I = 300 mm

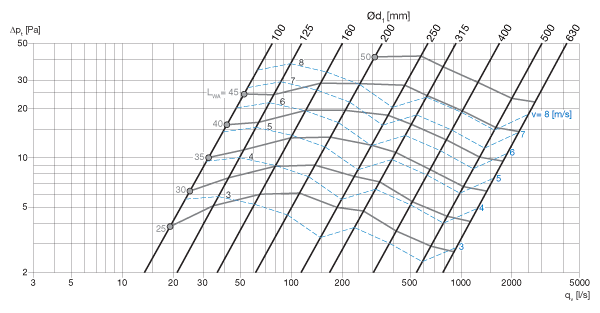

I = 600 mm

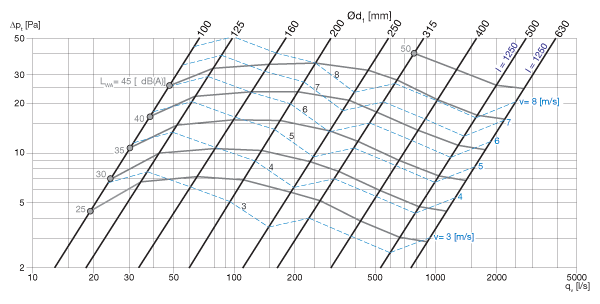

I = 1000, 1250 mm (ød₁ = 500, 630 => l = 1250 mm)
