Tłumik okrągły prosty do niskiej zabudowy KVDP

Opis Wymiary i dane techniczne Pliki do pobrania

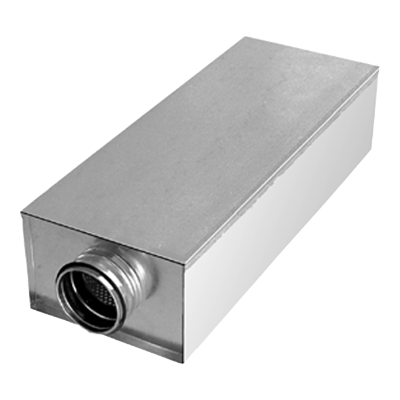

KVDP to tłumik o okrągłych przyłączach przeznaczony do montażu w niskiej zabudowie.

Materiałem tłumiącym jest poliester Acutec®. Tłumiki KVDPX są wykonane z ocynkowanej blachy stalowej. Tłumik KVDP jest dostępny w dwóch różnych wersjach:

Przebadany zgodnie z normą ISO 7235.

Specjalne materiały, rozmiary i kołnierze dostępne są na zamówienie. Prosimy o kontakt z działem sprzedaży Lindab.

Dostępne wersje:

• 7: tłumik z materiałem tłumiącym wykonanym z poliestru Acutec®;
• 8: tłumik otwierany z materiałem tłumiącym wykonanym z poliestru Acutec®, materiał tłumiący nadaje się do czyszczenia i można go wymieniać.

Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.

Wersja 7 i 8:

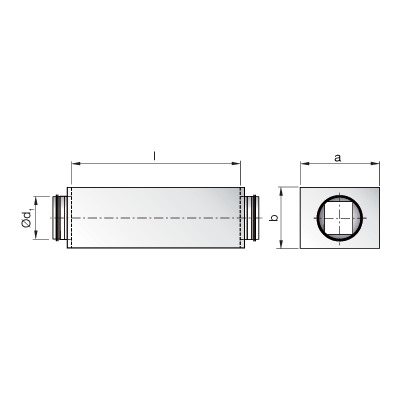

ød1 [mm]	l [mm]	a [mm]	b [mm]	m [kg]	Tłumienie [dB] w częstotliwości [Hz]
					63	125	250	500	1000	2000	4000	8000
125	300	263	177	3,8	6	7	7	14	19	15	14	10
125	600	263	177	6,7	13	10	11	17	26	28	29	21
125	1000	263	177	10,5	17	12	15	26	36	37	40	34
160	300	280	212	4,5	4	6	6	11	16	10	8	9
160	600	280	212	7,5	14	8	10	16	23	24	18	21
160	1000	280	212	11,4	16	12	15	22	33	35	29	28
200	300	361	253	6,3	4	3	5	11	11	7	6	7
200	600	361	253	9,5	9	6	8	15	19	21	14	15
200	1000	361	253	13,9	10	8	12	20	25	25	21	21

Strata ciśnienia:

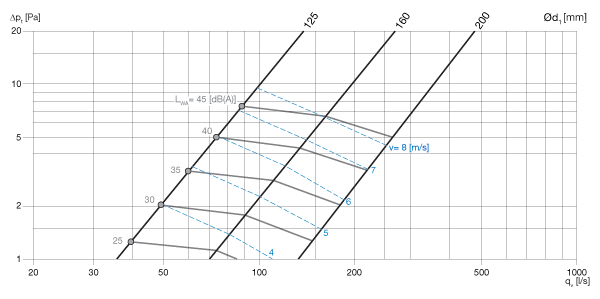

I = 300 mm:

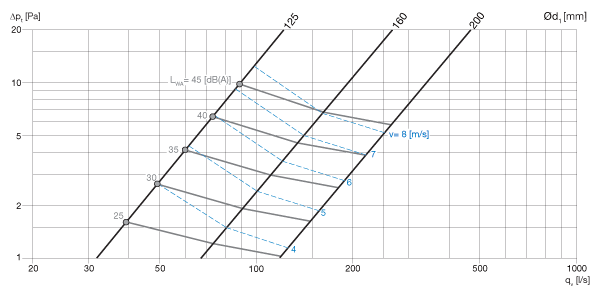

I = 600 mm:

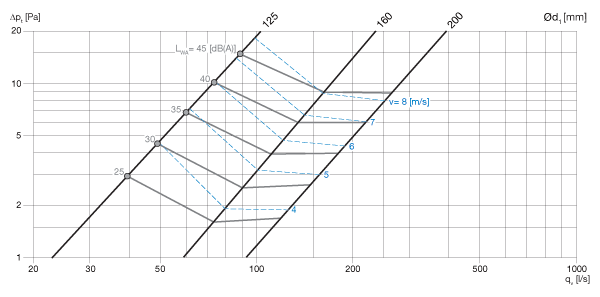

I = 1000 mm:
