Trójnik segmentowy TSTCU

Opis Wymiary Pliki do pobrania

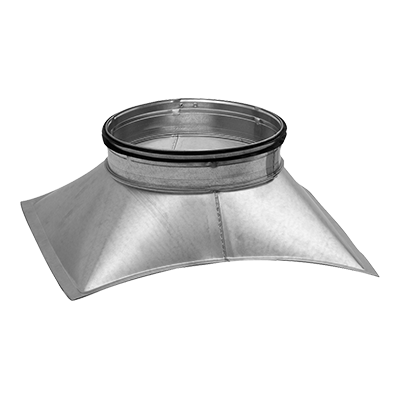

Segmentowy kołnierz siodłowy, symetryczny.

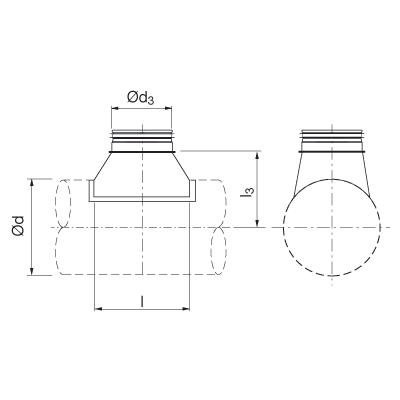

ød [mm]	ød3 [mm]	I [mm]	I3 [mm]
63	80	145	77
63	100	165	77
80	100	165	85
80	112	175	85
80	125	190	85
100	112	175	95
100	125	190	95
100	140	210	100
100	150	220	100
100	160	230	100
112	112	175	100
112	125	190	100
112	140	210	105
112	150	220	105
112	160	230	105
112	180	250	105
125	112	175	110
125	140	210	115
125	150	220	115
125	160	230	115
125	180	250	115
125	200	285	130
140	80	145	115
140	112	175	115
140	150	220	120
140	160	230	120
140	180	250	120
140	200	285	135
140	224	310	135
150	80	145	120
150	112	175	120
150	160	230	125
150	180	250	125
150	200	285	140
150	224	310	140
150	250	335	140
160	63	128	125
160	112	175	125
160	180	250	130
160	200	285	145
160	224	310	145
160	250	335	145
180	63	128	135
180	80	145	135
180	112	175	135
180	125	190	135
180	140	210	140
180	150	220	140
180	160	230	140
180	200	285	155
180	224	310	155
180	250	335	155
180	280	375	165
200	63	128	145
200	112	175	145
200	224	310	165
200	250	335	165
200	280	375	175
200	300	395	175
200	315	410	175
224	63	128	160
224	112	175	160
224	250	335	180
224	280	375	180
224	300	395	190
224	315	410	190
224	355	460	200
250	63	128	170
250	112	175	170
250	280	375	200
250	300	395	200
250	315	410	200
250	355	460	210
250	400	505	210
280	112	175	185
280	250	335	205
280	280	375	215
280	300	395	215
280	315	410	215
280	355	460	225
280	400	505	225
280	450	555	225
300	112	175	195
300	280	375	225
300	315	410	225
300	355	460	235
300	400	505	235
300	450	555	235
315	112	175	205
315	280	375	235
315	355	460	245
315	400	505	245
315	450	555	245
315	500	610	250
355	112	175	225
355	280	375	245
355	315	410	255
355	355	460	265
355	400	505	265
355	450	555	265
355	500	610	270
355	560	670	270
400	112	175	245
400	140	210	250
400	180	250	250
400	280	375	275
400	355	460	285
400	450	555	285
400	500	610	290
400	560	670	290
400	600	710	290
400	630	740	290
450	140	210	275
450	180	250	275
450	280	375	300
450	355	460	310
450	450	555	310
450	500	610	315
450	560	670	315
450	600	710	315
450	630	740	315
450	710	820	315
500	140	210	300
500	180	250	300
500	280	375	325
500	355	460	335
500	450	555	335
500	500	610	340
500	560	670	340
500	600	710	340
500	630	740	340
500	710	820	340
500	800	910	340
560	280	375	355
560	355	460	365
560	450	555	365
560	500	610	370
560	560	670	370
560	600	710	370
560	630	740	370
560	710	820	370
560	800	910	370
560	900	1030	370
600	280	375	375
600	355	460	385
600	450	555	385
600	500	610	390
600	560	670	390
600	600	710	390
600	630	740	390
600	710	820	390
600	800	910	390
600	900	1030	390
630	280	375	390
630	355	460	400
630	450	555	400
630	500	610	405
630	560	670	405
630	600	710	405
630	630	740	405
630	710	820	405
630	800	910	405
630	900	1030	405
630	1000	1130	405
710	250	335	420
710	280	375	420
710	300	395	430
710	315	410	430
710	355	460	440
710	400	505	440
710	450	555	440
710	500	610	445
710	560	670	445
710	600	710	445
710	630	740	445
710	710	820	445
710	800	910	445
710	900	1030	445
710	1000	1130	445
710	1120	1250	445
800	250	335	465
800	280	375	475
800	300	395	475
800	315	410	475
800	355	460	485
800	400	505	485
800	450	555	485
800	500	610	490
800	560	670	490
800	600	710	490
800	630	740	490
800	710	820	490
800	800	910	490
800	900	1030	490
800	1000	1130	490
800	1120	1250	490
800	1250	1380	490
900	315	410	525
900	355	460	535
900	400	505	535
900	450	555	535
900	500	610	540
900	560	670	540
900	600	710	540
900	630	740	540
900	710	820	540
900	800	910	540
900	900	1030	540
900	1000	1130	540
900	1120	1250	540
900	1250	1380	540
1000	315	410	575
1000	355	460	585
1000	400	505	585
1000	450	555	585
1000	500	610	590
1000	560	670	590
1000	600	710	590
1000	630	740	590
1000	710	820	590
1000	800	910	590
1000	900	1030	590
1000	1000	1130	590
1000	1120	1250	590
1000	1250	1380	590
1120	500	610	650
1120	560	670	650
1120	600	710	650
1120	630	740	650
1120	710	820	650
1120	800	910	650
1120	900	1030	650
1120	1000	1130	650
1120	1120	1250	650
1120	1250	1380	650
1250	500	610	715
1250	560	670	715
1250	600	710	715
1250	630	740	715
1250	710	820	715
1250	800	910	715
1250	900	1030	715
1250	1000	1130	715
1250	1120	1250	715
1250	1250	1380	715
