Trójnik tłoczony TCPU

Opis Wymiary Pliki do pobrania

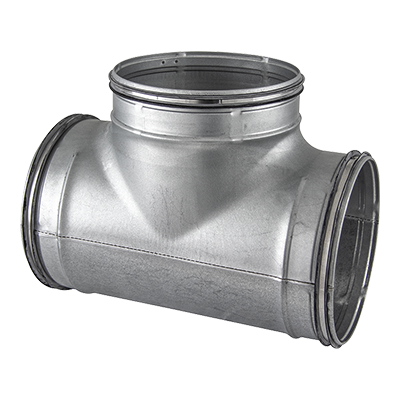

Trójnik tłoczony, składany z kołnierzem siodłowym PSU lub całkowicie wytłaczaną częścią górną.

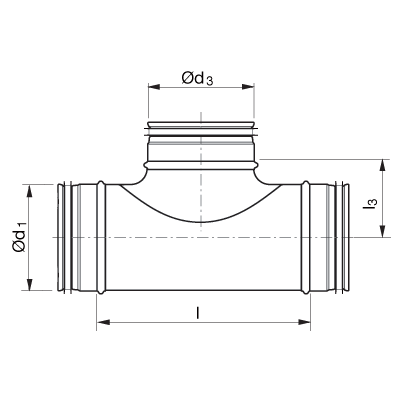

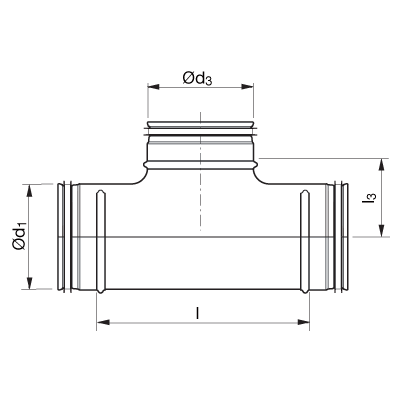

ød1 [mm]	ød3 [mm]	I [mm]	I3 [mm]
63	63	125	42
80	63	125	50
80	80	140	52
100	63	125	60
100	80	97	60
100	100	130	65
112	63	125	66
112	80	140	68
112	100	175	71
112	112*	140	81
125	63	125	73
125	80	97	72
125	100	130	78
125	112	175	78
125	125	165	83
140	80	140	82
140	100	175	85
140	112	175	85
140	125*	215	70
140	140	230	90
150	80	140	87
150	100	175	90
150	125	215	95
150	140	230	95
150	150	260	95
160	80	140	92
160	100	130	95
160	125	166	100
160	140	230	100
160	150	260	100
160	160	209	105
180	80	140	102
180	100	175	105
180	125	215	110
180	140	230	110
180	150	260	110
180	160	260	115
180	180	285	115
200	80	140	112
200	100	175	115
200	125	215	115
200	140	230	120
200	150	260	120
200	160	209	125
200	180	285	125
200	200	249	125
224	80	140	124
224	100	175	127
224	125	215	132
224	140	230	132
224	150	260	132
224	160	260	137
224	180	285	137
224	200	346	137
250	80	156	137
250	100	175	140
250	125	220	145
250	140	230	145
250	150	255	145
250	160	256	150
250	180	306	150
250	200	306	150
250	224	350	150
250	250	296	150
280	80	156	155
280	100	175	155
280	125	220	160
280	140	230	160
280	150	255	160
280	160	256	165
280	180	306	165
280	200	306	165
280	224	350	165
280	250*	350	140
280	280*	390	140
300	80	156	162
300	100	175	165
300	125	220	170
300	140	230	170
300	150	255	170
300	160	256	175
300	180	306	175
300	200	306	175
300	224	350	175
300	250	350	175
300	280*	390	150
300	300	430	175
315	80	156	170
315	100	175	173
315	125	220	178
315	140	230	178
315	150	355	178
315	160	256	182
315	180	306	182
315	200	306	182
315	224	350	182
315	250	350	182
315	280	390	182
315	300	430	182
315	315	363	182
355	100	175	193
355	125	220	198
355	140	230	198
355	150	255	198
355	160	256	203
355	180	306	203
355	200	306	203
355	224	350	203
355	250	350	203
355	280*	390	178
355	300	430	203
355	315	455	203
355	355*	470	203
400	100	175	215
400	125	225	220
400	160	266	225
400	200	300	225
400	224	350	225
400	250	350	225
400	280*	390	200
400	300	430	225
400	315	415	225
400	355*	470	225
400	400	510	225
450	100	175	240
450	125	225	245
450	160	266	250
450	200	300	250
450	224	350	250
450	250	350	250
450	280*	390	225
450	300	430	250
450	315	415	250
450	355	470	250
450	400	510	250
450	450*	550	225
500	100	175	265
500	125	225	270
500	160	266	275
500	200	300	275
500	250	350	275
500	300	430	275
500	315	415	275
500	355	470	275
500	400	510	275
500	450*	550	250
500	500*	552	290
560	100	175	295
560	125	225	300
560	160	266	305
560	200	300	305
560	250	350	305
560	300	430	280
560	315	415	305
560	355	470	305
560	400	510	305
560	450*	550	280
560	500*	552	280
560	560*	610	280
600	100	175	315
600	125	225	320
600	160	266	325
600	200	300	325
600	250	350	325
600	300*	430	300
600	315	415	325
600	355*	470	300
600	400	510	325
600	450*	550	300
600	500*	552	300
600	560*	610	300
600	600*	650	300
630	100	175	330
630	125	225	335
630	160	266	340
630	200	300	340
630	250	350	340
630	300*	450	315
630	315	415	340
630	355*	470	315
630	400	510	340
630	450*	555	315
630	500*	552	340
630	560*	610	315
630	600*	650	315
630	630*	680	340

* Konstrukcja z kołnierzem siodłowym PSU, bez zaokrąglenia
