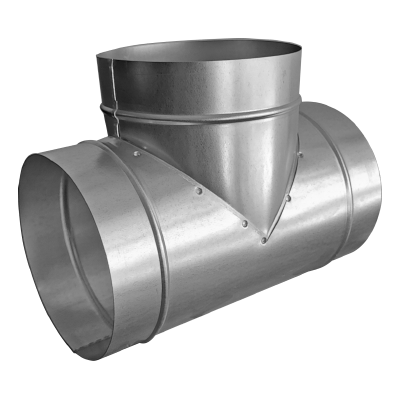

Trójnik symetryczny z odejściem palonym TCPE/TCPL

Opis Wymiary i pakowanie Pliki do pobrania

Materiał:

• stal ocynkowana;
• uszczelka gumowa EPDM (TCPL).

Charakterystyka produktu:

• łączenie (zgrzew liniowy);
• odejście mocowane przez przetłoczenia punktowe;

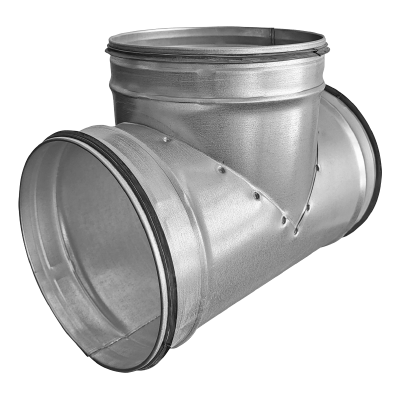

• uszczelka mocowana poprzez zaciśnięcie na niej wywiniętych krawędzi kształtki (TCPL).

øD [mm]	ød [mm]	TCPE				TCPL
		L [mm]	H [mm]	Pakowanie [szt./opak.]		L [mm]	H [mm]	Pakowanie [szt./opak.]
140	140	190	95			176	90
150	140	190	100			176	95
160	140	190	105			186	100
180	140	180	115			176	110
180	180	220	115	35	P1	216	110	36	P1
200	140	180	125			186	120	27	P2
200	180	220	125			226	120	34	P1
224	140	190	138			176	132	21	P2
224	180	230	138			261	132
224	224	275	138	22	P1	261	132	22	P1
250	140	190	150			181	145	24	P1
250	180	230	150			216	145	22	P1
250	224	275	150			256	145
280	140	190	165			176	160
280	180	230	165			216	160
280	224	275	165			261	160
280	280	330	165	10	P1	316	158	14	P1
300	140	190	175			176	170
300	180	230	175	14	P1	216	170
300	224	275	175			261	170
300	280	330	175			316	168
300	300	380	175	10	P1	366	168	10	P1
315	140	190	183			176	178
315	180	230	183	21	P1	261	176	14	P1
315	224	275	183			316	178
315	280	330	183	10	P1	366	176
355	140	190	203			176	198
355	180	230	203			216	198
355	224	275	203			261	198
355	280	330	203			316	196
355	300	350	203			336	196
355	355	405	203	8	P1	391	201	8	P1
400	140	190	225			176	220
400	150	200	225			186	220
400	180	230	225			216	220
400	224	275	225			261	220
400	280	330	225			316	218
400	300	350	225			336	218
400	355	405	225			391	223	4	P1
400	400	450	225			436	223	4	P1
450	140	190	250			176	245
450	150	200	250			186	245
450	180	230	250			216	245
450	200	250	250			236	245	6	P1
450	224	275	250			261	245
450	250	300	250			286	251	4	P1
450	280	330	250			316	243
450	300	350	250			336	243
450	315	365	250			351	251
450	355	405	250			391	248
450	400	450	250			436	248
450	450	500	255			486	248
500	140	190	275			176	270
500	150	200	275			186	270
500	180	230	275			216	270
500	200	250	275			236	270
500	224	275	275			261	270
500	250	300	275			286	276	4	P1
500	280	330	275			316	268
500	300	350	275			336	268
500	315	365	275			351	276	2	P1
500	355	405	275			391	273
500	400	450	275			436	273	2	P1
500	450	500	280			486	273
500	500	550	280			536	273
560	200	250	305			246	300
560	315	365	305			361	306
560	400	450	305			446	303
560	450	500	310			496	303
560	500	550	310			546	303
560	560	610	310			606	308
630	100	150	345			146	333
630	125	175	340			171	333
630	140	190	340			186	335
630	150	200	340			196	335
630	160	210	340			206	335
630	180	230	340			226	335
630	200	250	340			246	335
630	224	275	340			271	335
630	250	300	340			296	341
630	280	330	340			326	333
630	300	350	340			346	333
630	315	365	340			361	341
630	355	405	340			401	338
630	400	450	340			446	338
630	450	500	345			496	338
630	500	550	345			546	338
630	560	610	345			606	343
630	630	680	345			676	343
710	315	365	380			483	381
710	400	450	380			568	378
710	500	550	385			668	378
710	630	680	385			798	383
710	710	760	385			878	429
800	315	365	425			483	426
800	400	450	425			568	423
800	450	500	430			618	423
800	500	560	430			668	423
800	630	680	430			798	428
800	710	760	430			878	474
800	800	850	430			968	474
