Zawór wywiewny KU

Opis Wymiary Dane techniczne Pliki do pobrania

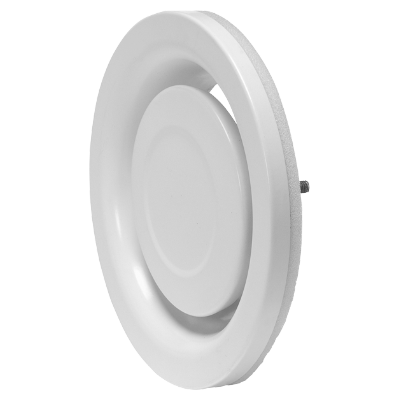

Zawór do wywiewu powietrza, przeznaczony do montażu w ścianie lub suficie.
Uchwyt bagnetowy do podłączenia z ramką montażową VRGU, VRGL lub VRGM.

Materiały i wykończenie:

• materiał: malowana blacha ocynkowana;
• kolor: biały RAL 9003*, połysk 30 lub biały RAL 9010 połysk 30.

* kolor niedostępny dla ød nom = 150 mm.

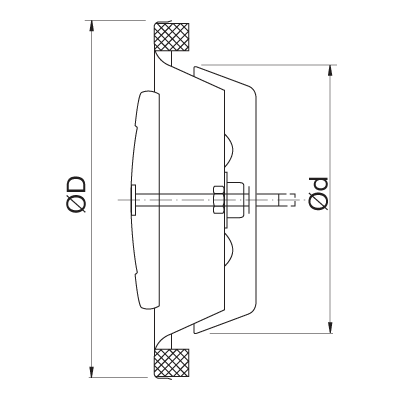

ød nom	øD [mm]	m [kg]
80	110	0,13
100	130	0,19
125	160	0,27
150	188	0,36
160	190	0,38
200	245	0,58

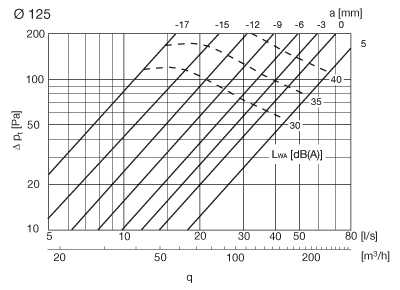

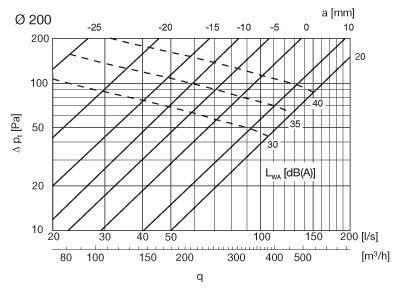

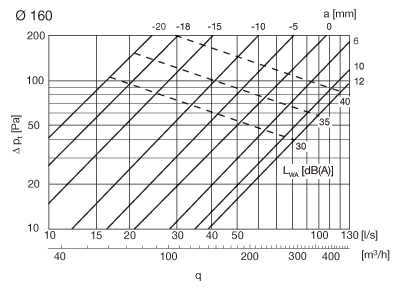

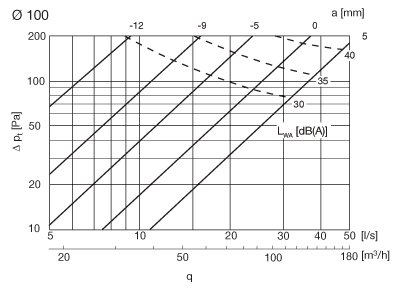

Przepływ powietrza q [l/s] i [m³/h], całkowita strata ciśnienia Δp_t [Pa] oraz poziom mocy akustycznej L_WA [dB] dla różnych ustawień a [mm], przedstawione są na wykresach.

Poziom mocy akustycznej w pasmach oktawowych, L_Wok [dB]

Obliczany jest jako L_Wok = L_WA + K_ok. K_ok znajduje się w tabeli poniżej.

ød nom	Zawór zamontowany w	Średnia częstotliwość [Hz]
		63	125	250	500	1000	2000	4000	8000
100	kanał	-	-8	-5	-6	-6	-4	-12	-21
125	kanał	-	-11	-4	-6	-7	-3	-16	-25
160	kanał	-	-7	-4	-6	-3	-6	-18	-31
200	kanał	-	-7	-6	-7	-2	-9	-18	-27
Tolerancja		-	±3	±2	±2	±2	±2	±2	±3

Tłumienie dźwięku, ΔL, [dB]

ød nom	Zawór zamontowany w	Ustawienie a [mm]	Średnia częstotliwość [Hz]
			63	125	250	500	1000	2000	4000	8000
100	kanał	-12 -5 5	21 21 21	18 16 16	12 9 8	14 11 10	12 9 8	11 8 7	12 8 5	15 12 11
125	kanał	-17 -9 5	22 21 20	16 16 15	11 9 9	9 8 6	7 5 4	7 5 3	9 7 4	12 8 7
160	kanał	-15 -5 5	19 19 18	14 13 13	9 9 8	8 6 5	6 5 4	7 4 3	9 6 6	10 8 6
200	kanał	-25 0 20	17 16 16	12 10 10	10 7 6	9 6 4	9 6 4	12 6 5	14 10 9	12 7 6
Tolerancja			±6	±3	±2	±2	±2	±2	±2	±3
