Zawór wywiewny KVG

Opis Wymiary Dane techniczne Pliki do pobrania

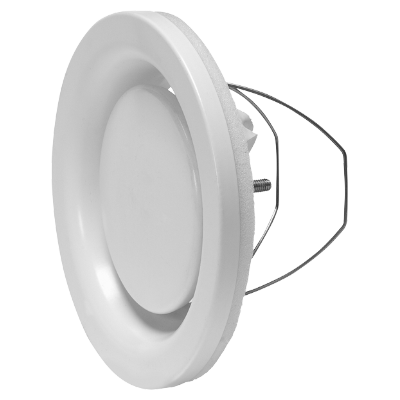

Zawór do wywiewu powietrza, przeznaczony do montażu w ścianie lub suficie.
ø100-160 posiadają uchwyt sprężynowy do połączenia z ramką montażową VRFU, VRFM lub VRR.
ø200 posiada uchwyt bagnetowy do połączenia z ramką montażową VRGU, VRGL lub VRGM.

Materiały i wykończenie:

• materiał: malowana blacha ocynkowana;
• kolor: biały RAL 9003, połysk 30 lub biały RAL 9010 połysk 30.

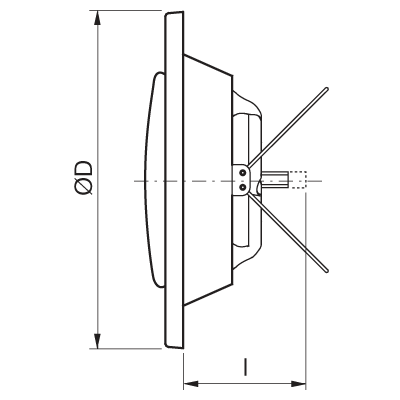

ød nom	øD [mm]	m [kg]
100	132	0,18
125	162	0,25
160	192	0,37
200	243	0,59

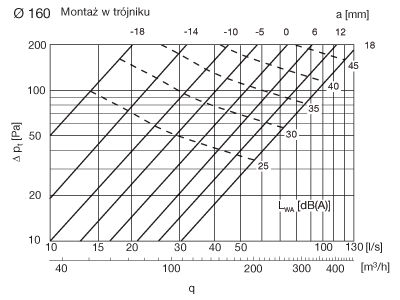

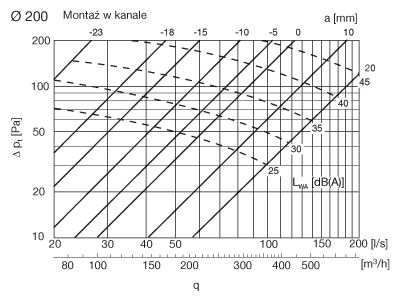

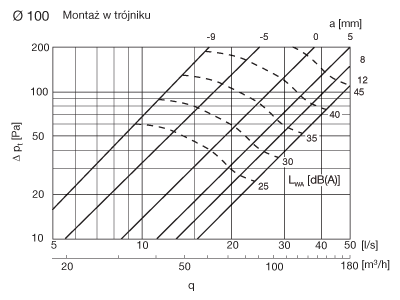

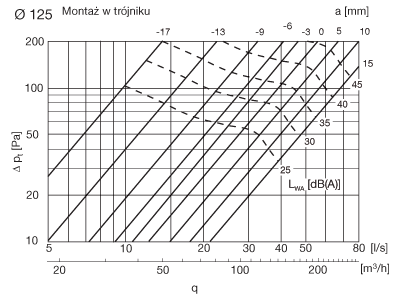

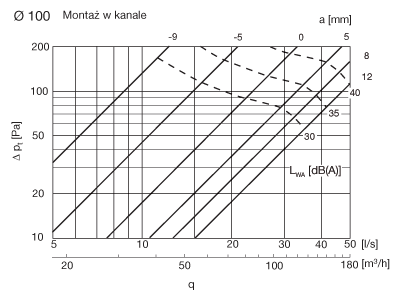

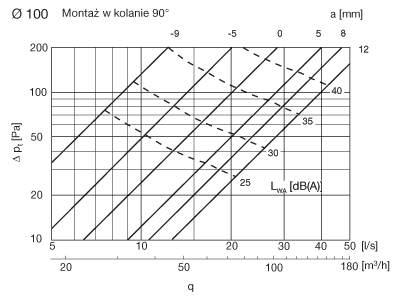

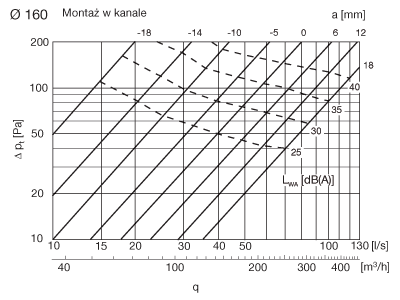

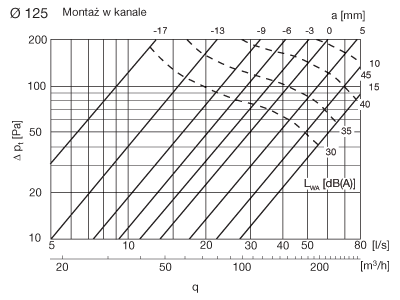

Przepływ powietrza q [l/s] i [m³/h], całkowita strata ciśnienia Δp_t [Pa] oraz poziom mocy akustycznej L_WA [dB] dla różnych ustawień a [mm], przedstawione są na wykresach.

Poziom mocy akustycznej w pasmach oktawowych, L_Wok [dB]

Obliczany jest jako L_Wok = L_WA + K_ok. K_ok znajduje się w tabeli poniżej.

ød nom	Zawór zamontowany w	Średnia częstotliwość [Hz]
		63	125	250	500	1000	2000	4000	8000
100	kanał kolano 90° fix	4 -1 7	-4 -1 0	-6 -3 -2	-7 -3 -7	-6 -5 -6	-4 -7 -5	-13 -16 -11	-18 -27 -21
125	kanał fix	6 7	-1 0	-3 -2	-6 -7	-7 -6	-4 -5	-16 -13	-27 -24
160	kanał fix	5 5	-5 1	-4 -5	-6 -8	-3 -6	-7 -4	-18 -18	-30 -29
200	kanał	3	-2	-5	-6	-2	-9	-16	-26
Tolerancja		±6	±3	±2	±2	±2	±2	±2	±3

Tłumienie dźwięku, ΔL, [dB]

ød nom	Zawór zamontowany w	Ustawienie a [mm]	Średnia częstotliwość [Hz]
			63	125	250	500	1000	2000	4000	8000
100	kanał	-12 0 8	23 22 22	19 16 16	14 9 9	14 8 7	12 6 5	11 6 5	13 6 4	16 10 8
100	kolano 90°	-12 0 8	25 24 24	20 17 17	15 11 11	13 7 6	12 6 5	12 7 5	12 6 5	15 11 11
100	fix	-12 0 8	23 22 22	19 16 16	14 9 9	14 8 7	12 6 5	11 6 5	13 6 4	16 10 8
125	kanał	-17 -6 5	21 20 19	15 14 14	12 10 9	10 7 6	8 5 4	8 5 4	11 6 4	14 7 8
160	kanał	-18 5 6	19 18 18	14 13 12	10 8 7	8 6 5	7 5 4	9 5 4	13 10 10	13 8 6
200	kanał	-20 0 20	17 17 15	14 12 12	9 7 6	8 5 5	8 5 3	10 6 4	11 8 8	12 8 7
