Przepustnica odcinająca DTMU

Opis Wymiary Wykresy Parametry akustyczne Pliki do pobrania

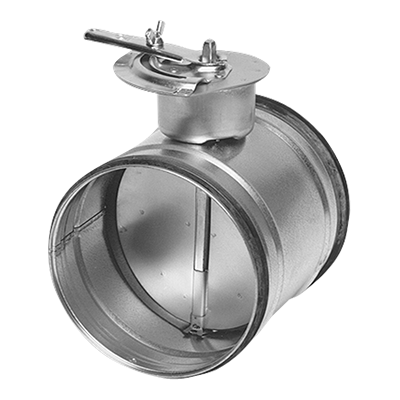

DTMU to szczelne przepustnice odcinające. Przepustnice mogą być stosowane do całkowitego odcinania przepływu powietrza.

Łopatka składa się z podwójnej blachy z uszczelnieniem pośrednim z gumy EPDM, która w pozycji zamkniętej styka się z wnętrzem obudowy przepustnicy.

DTMU jest wyposażony w uchwyt i mechanizm blokujący do bezstopniowej regulacji w zakresie 0-90° bez użycia narzędzi. Produkt posiada odpowiednią instrukcję montażu, pomiaru, regulacji i konserwacji.

ø80-315 spełnia wymagania klasy ciśnienia C w pozycji zamkniętej.
ø355-630 spełnia wymagania klasy ciśnienia B w pozycji zamkniętej

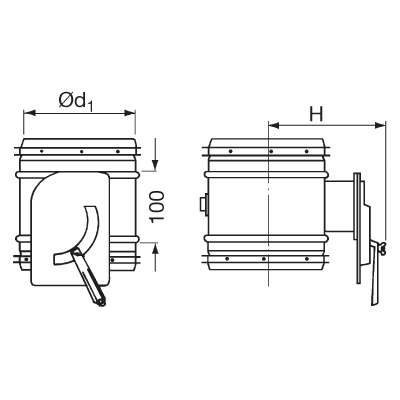

ød1 [mm]	H [mm]	Klasa szczelności w położeniu zamkniętym
80	95	4
100	105	4
112	110	4
125	118	4
140	125	4
150	130	4
160	135	4
180	145	4
200	155	4
224	165	4
250	180	4
280	195	4
300	205	4
315	215	4
355	240	4
400	260	4
450	285	4
500	310	4
560	340	4
600	360	4
630	375	4

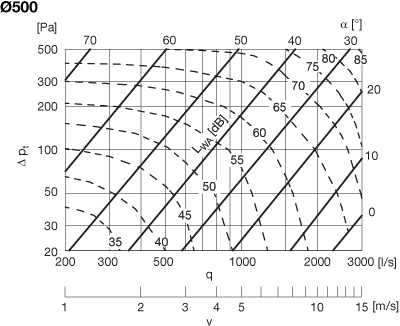

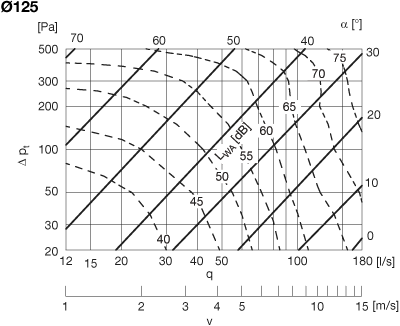

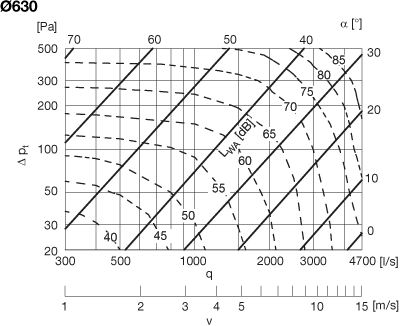

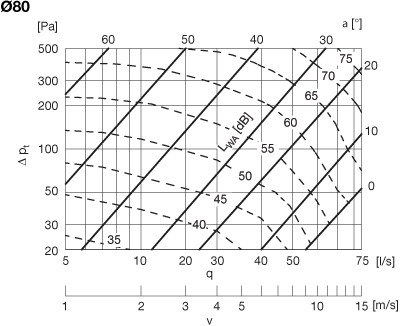

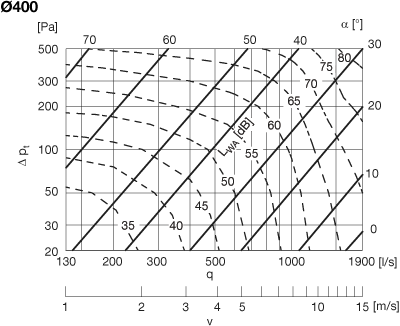

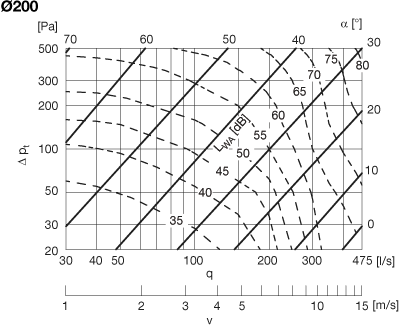

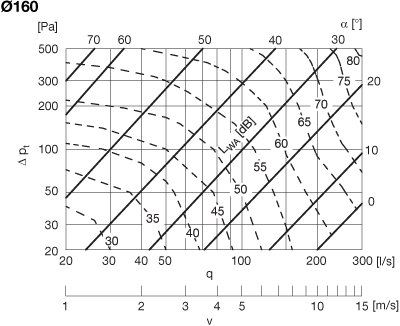

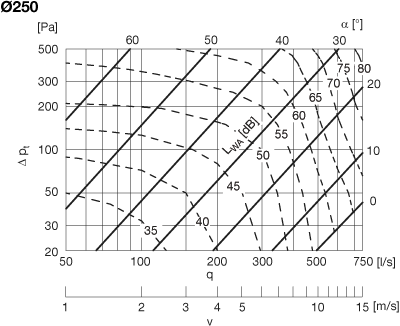

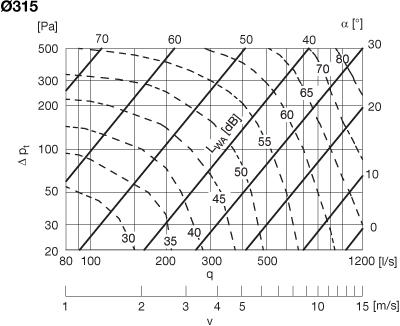

Wykresy spadku ciśnienia i parametrów akustycznych do doboru

Krzywe ciągłe oznaczają spadek ciśnienia, Δpt, przez przepustnicę w funkcji przepływu q, oraz kąta ustawienia α.
Krzywe przerywane oznaczają poziom mocy akustycznej, LWA, w filtrze A, emitowanej do kanału w dB.

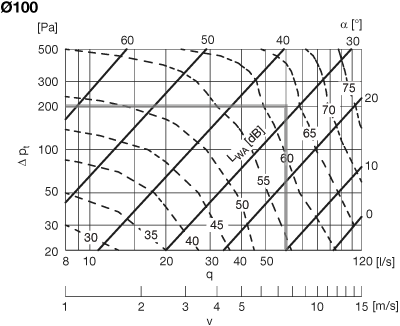

Przykład:

Dane wyjściowe:

• wymiar: ø100,
• przepływ: 60 l/s,
• spadek ciśnienia: 200 Pa.

Wyniki odczytane z wykresu:

• kąt ustawienia: 32°,
• poziom mocy akustycznej: 63 dB(A).

Poziom mocy akustycznej LW, [dB] emitowany do kanału w pasmach oktawowych 1–8, 63–8000 Hz, w funkcji średnicy, przepływu i spadku ciśnienia.
Do pomiaru tych wartości dźwięku zastosowano metody ISO 5135 i ISO 3741.

ød₁ = 80 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 3 m/s, przepływ 15 l/s								Średnia prędkość ok. 6 m/s, przepływ 30 l/s
500	65	65	65	65	59	55	49	46	67	67	67	67	60	57	50	47
300	63	63	60	60	54	48	42	36	66	66	63	63	56	50	44	38
200	63	63	60	54	51	43	34	29	65	65	62	56	53	44	35	30
100	55	60	53	48	43	30	23	15	59	65	57	51	46	32	24	16
50	56	54	47	43	36	25	16	9	59	59	52	47	40	27	17	10
	Średnia prędkość ok. 9 m/s, przepływ 45 l/s								Średnia prędkość ok. 12 m/s, przepływ 60 l/s
500	70	70	70	70	63	60	53	49	75	75	75	75	68	64	56	53
300	70	70	67	67	60	54	47	40	75	75	71	71	64	57	50	43
200	70	70	67	60	57	48	38	32	75	75	71	65	61	51	41	34
100	66	72	63	57	51	36	27	18	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Średnia prędkość ok. 15 m/s, przepływ 75 l/s
500	80	80	80	80	72	68	60	56
200	79	79	75	75	68	60	53	45
100	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-
20	-	-	-	-	-	-	-	-

ød₁ = 100 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 3 m/s, przepływ 25 l/s								Średnia prędkość ok. 6 m/s, przepływ 50 l/s
500	67	64	64	57	54	48	48	48	72	68	68	62	59	52	52	52
300	62	61	60	54	51	45	42	42	68	68	68	59	56	50	47	47
200	58	58	58	50	48	40	37	37	65	65	64	57	54	45	42	42
100	58	55	53	46	41	34	26	24	68	66	62	54	48	40	31	29
50	55	53	48	42	35	26	22	18	69	67	60	53	44	33	28	22
	Średnia prędkość ok. 9 m/s, przepływ 75 l/s								Średnia prędkość ok. 12 m/s, przepływ 100 l/s
500	78	75	75	67	64	57	57	57	84	81	80	72	68	62	61	61
300	75	74	73	65	61	54	51	51	81	80	79	70	67	59	56	55
200	74	73	73	64	59	50	47	46	80	80	79	69	66	55	51	51
100	79	75	71	62	56	46	36	33	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Średnia prędkość ok. 15 m/s, przepływ 120 l/s
500	88	85	84	76	72	65	64	64
200	86	85	84	74	70	62	59	58
100	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-
20	-	-	-	-	-	-	-	-

ød₁ = 125 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 3 m/s, przepływ 40 l/s								Średnia prędkość ok. 6 m/s, przepływ 80 l/s
500	71	68	65	59	56	50	50	47	76	73	70	63	60	53	53	50
300	66	66	60	55	52	46	43	40	73	73	67	60	57	51	48	44
200	65	62	57	51	46	41	38	38	74	71	65	59	53	47	43	43
100	64	59	53	47	39	34	29	27	77	70	63	55	47	40	35	32
50	63	54	50	41	36	27	25	20	80	68	60	51	43	34	32	26
	Średnia prędkość ok. 9 m/s, przepływ 120 l/s								Średnia prędkość ok. 12 m/s, przepływ 160 l/s
500	83	79	76	68	65	58	58	54	89	85	81	73	69	62	62	58
300	79	79	72	66	62	55	52	48	86	86	79	71	68	60	56	53
200	82	78	71	65	58	51	48	48	89	85	78	70	63	56	52	52
100	84	78	70	61	51	45	39	35	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Średnia prędkość ok. 15 m/s, przepływ 180 l/s
500	91	87	83	75	71	63	63	59
200	89	88	81	73	69	62	58	54
100	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-
20	-	-	-	-	-	-	-	-

ød₁ = 160 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 3 m/s, przepływ 60 l/s								Średnia prędkość ok. 6 m/s, przepływ 120 l/s
500	68	67	64	59	55	53	52	51	72	71	68	62	59	55	54	53
300	63	62	59	55	52	48	46	45	67	66	64	58	55	52	49	48
200	61	58	56	50	48	42	40	40	68	65	62	56	53	47	44	44
100	59	54	50	45	40	35	33	31	70	64	60	53	48	42	39	38
50	54	50	46	37	33	29	25	25	69	64	58	48	42	37	32	32
	Średnia prędkość ok. 9 m/s, przepływ 180 l/s								Średnia prędkość ok. 12 m/s, przepływ 240 l/s
500	78	77	74	67	63	60	59	58	84	84	80	72	68	65	65	65
300	75	75	71	65	61	58	54	54	81	81	78	70	67	63	59	59
200	76	73	69	63	59	53	50	50	84	80	77	69	66	58	55	55
100	77	73	69	61	54	48	45	44	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Średnia prędkość ok. 15 m/s, przepływ 300 l/s
500	89	89	85	77	73	69	69	69
300	87	87	83	76	72	68	64	64
100	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-
20	-	-	-	-	-	-	-	-

ød₁ = 200 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 3 m/s, przepływ 100 l/s								Średnia prędkość ok. 6 m/s, przepływ 200 l/s
500	70	64	61	55	52	52	55	55	75	68	65	59	55	55	59	59
300	67	62	56	50	48	45	48	48	74	68	62	55	52	51	53	52
200	62	57	55	47	44	42	42	42	71	65	62	53	50	48	47	47
100	57	52	48	41	39	36	34	34	69	64	58	50	47	44	42	42
50	51	45	41	36	32	32	28	28	63	56	51	44	39	39	34	34
	Średnia prędkość ok. 9 m/s, przepływ 300 l/s								Średnia prędkość ok. 12 m/s, przepływ 400 l/s
500	83	76	72	65	61	61	65	65	90	82	78	72	67	66	71	70
300	84	78	71	64	61	57	60	60	92	84	78	71	67	63	67	66
200	83	76	71	62	58	55	54	54	90	83	79	69	65	62	61	60
100	83	76	69	59	56	53	50	50	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Średnia prędkość ok. 15 m/s, przepływ 450 l/s
500	93	85	81	73	71	70	74	73
200	95	87	81	72	68	66	69	68
100	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-
20	-	-	-	-	-	-	-	-

ød₁ = 250 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 3 m/s, przepływ 150 l/s								Średnia prędkość ok. 6 m/s, przepływ 300 l/s
500	69	66	59	53	50	54	53	52	71	67	61	56	53	56	55	54
300	63	61	55	50	47	46	48	47	66	63	57	51	48	47	51	48
200	59	57	52	46	44	41	44	44	63	60	55	49	46	44	46	46
100	56	52	45	41	38	36	34	31	63	57	51	45	43	40	38	35
50	52	48	40	38	34	30	28	24	61	56	47	45	40	38	33	28
	Średnia prędkość ok. 9 m/s, przepływ 450 l/s								Średnia prędkość ok. 12 m/s, przepływ 600 l/s
500	75	75	68	61	58	61	60	59	87	83	76	68	64	68	68	68
300	75	72	65	59	55	55	59	55	84	80	73	67	65	64	62	61
200	72	69	63	57	55	54	54	53	82	79	72	64	63	63	62	61
100	75	69	60	56	52	49	45	42	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Średnia prędkość ok. 15 m/s, przepływ 750 l/s
500	94	90	82	74	70	74	74	74
200	91	87	80	72	70	69	72	68
100	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-
20	-	-	-	-	-	-	-	-

ød₁ = 315 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 3 m/s, przepływ 250 l/s								Średnia prędkość ok. 6 m/s, przepływ 500 l/s
500	68	65	59	53	50	50	53	50	74	71	65	58	55	55	58	55
300	62	59	54	49	46	45	49	43	69	66	60	54	51	51	54	48
200	60	55	50	45	43	40	43	40	70	64	58	52	49	48	49	46
100	54	52	45	41	38	36	36	31	66	63	55	50	47	46	44	39
50	49	49	43	38	34	32	30	24	64	64	59	49	45	42	40	32
	Średnia prędkość ok. 9 m/s, przepływ 750 l/s								Średnia prędkość ok. 12 m/s, przepływ 1000 l/s
500	82	78	71	64	60	60	54	60	89	85	77	69	68	67	69	65
300	78	74	68	61	57	57	61	54	85	81	74	66	64	64	66	59
200	79	72	66	59	58	57	56	52	86	79	72	65	63	62	64	58
100	76	72	64	57	54	52	50	44	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Średnia prędkość ok. 15 m/s, przepływ 1200 l/s
500	92	88	80	72	71	70	72	68
200	89	85	78	70	68	68	70	62
100	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-
20	-	-	-	-	-	-	-	-

ød₁ = 400 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 3 m/s, przepływ 400 l/s								Średnia prędkość ok. 6 m/s, przepływ 800 l/s
500	79	73	67	62	57	60	59	58	82	75	68	65	59	62	61	60
300	72	66	60	54	51	51	51	51	77	70	64	58	56	55	54	54
200	67	62	56	50	48	48	48	45	74	68	62	56	53	52	52	49
100	61	56	49	44	42	39	39	34	72	66	58	53	49	47	46	40
50	57	52	44	39	37	35	34	26	72	67	56	50	47	44	44	33
	Średnia prędkość ok. 9 m/s, przepływ 1200 l/s								Średnia prędkość ok. 12 m/s, przepływ 1600 l/s
500	88	81	74	70	62	66	65	64	95	87	79	75	67	71	70	69
300	84	77	70	63	62	61	60	60	91	83	76	69	67	66	65	64
200	82	75	68	61	60	59	58	54	89	82	75	69	67	64	63	60
100	83	76	67	60	58	55	53	47	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Średnia prędkość ok. 15 m/s, przepływ 1800 l/s
500	98	90	82	78	70	74	73	72
200	94	86	79	71	70	69	68	67
100	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-
20	-	-	-	-	-	-	-	-

ød₁ = 500 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 3 m/s, przepływ 600 l/s								Średnia prędkość ok. 6 m/s, przepływ 1200 l/s
500	84	77	70	64	63	62	61	60	85	78	71	65	64	63	62	61
300	77	70	64	58	54	54	58	58	80	74	67	60	57	57	60	60
200	71	65	59	53	50	50	50	47	77	70	64	58	56	55	54	51
100	63	58	53	47	46	44	42	37	72	66	60	55	53	51	49	43
50	59	52	47	44	42	38	38	31	71	63	57	54	51	46	46	37
	Średnia prędkość ok. 9 m/s, przepływ 1800 l/s								Średnia prędkość ok. 12 m/s, przepływ 2400 l/s
500	91	84	76	68	67	68	68	67	96	88	80	72	70	73	72	71
300	88	80	73	66	62	62	66	66	93	85	78	70	66	66	70	70
200	85	78	72	65	63	61	60	57	91	84	76	70	68	66	65	61
100	82	75	70	63	60	57	55	50	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Średnia prędkość ok. 15 m/s, przepływ 3000 l/s
500	102	94	85	78	75	77	77	76
200	99	91	83	74	70	70	74	74
100	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-
20	-	-	-	-	-	-	-	-

ød₁ = 630 mm:

Spadek ciśnienia [Pa]	Częstotliwość [Hz]								Częstotliwość [Hz]
	63	125	250	500	1k	2k	4k	8k	63	125	250	500	1k	2k	4k	8k
	Średnia prędkość ok. 3 m/s, przepływ 1000 l/s								Średnia prędkość ok. 6 m/s, przepływ 2000 l/s
500	88	80	73	69	66	64	63	62	90	83	75	71	68	67	65	64
300	82	75	69	65	62	61	58	55	84	77	70	67	63	62	61	56
200	78	72	65	62	59	55	55	49	80	74	67	64	60	57	57	50
100	71	66	59	54	50	46	45	40	78	71	66	59	56	49	47	44
50	66	58	53	48	43	40	39	30	77	68	62	57	51	45	48	36
	Średnia prędkość ok. 9 m/s, przepływ 3000 l/s								Średnia prędkość ok. 12 m/s, przepływ 4000 l/s
500	96	88	80	76	72	72	70	68	103	95	86	82	77	77	76	73
300	92	84	77	73	69	68	68	61	100	91	83	79	75	75	74	66
200	89	82	75	71	67	63	63	56	98	90	82	78	74	70	70	62
100	90	82	76	68	63	58	55	50	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Średnia prędkość ok. 15 m/s, przepływ 4500 l/s
500	107	98	90	85	81	81	80	76
200	105	96	88	83	79	79	79	70
100	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-
20	-	-	-	-	-	-	-	-
