Przepustnica odcinająca, siłownik szybkoobrotowy DTFU
Przepustnica odcinająca, siłownik...

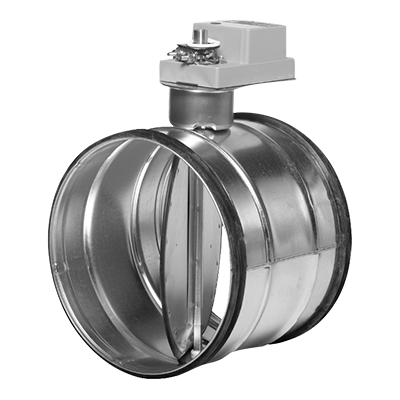

Przepustnica odcinająca, siłownik szybkoobrotowy DTFU
Przepustnica odcinająca z siłownikiem elektrycznym LMQ 24A lub LMQ 24ASR.
Składa się z przepustnicy DTU z siłownikiem elektrycznym 24V.
LMQ 24A jest szybkoobrotowym siłownikiem zamknij/otwórz do przepustnic przeznaczony do sterowania w systemach wentylacyjno klimatyzacyjnych w miejscach pracy, gdzie wymagana jest szybka praca. LMQ 24A-SR jest szybkoobrotowym siłownikiem odpowiednim do wyciągów laboratoryjnych, gdzie wymagana jest szybki przepływ powietrza.
Przy pozostaniu pod napięciem, siłownik zatrzymuje się w pozycji krańcowej i nie zderza się z blokadą.
W przypadku instalacji na zewnątrz, siłownik musi być zabezpieczony przed opadami atmosferycznymi oraz bezpośrednim promieniowaniem UV.
Silnik instalowany jest w pewnej odległości od przepustnicy, co ułatwia izolowanie kanału wentylacyjnego. Produkt posiada odpowiednią instrukcję montażu, pomiaru, regulacji i konserwacji.
ø80-250 spełnia wymagania klasy ciśnienia C w pozycji zamkniętej.
Moment wymagany do napędzania jest podany w tabeli.

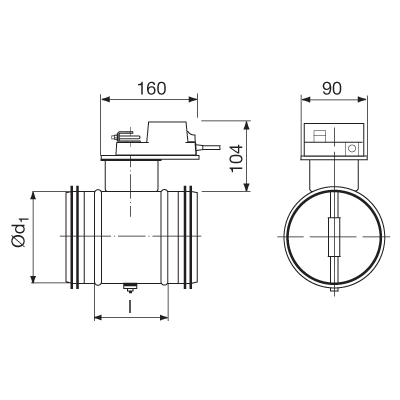

| ød1 [mm] |
l [mm] |
M [Nm] |
Klasa szczelności w położeniu zamkniętym |
| 80 | 100 | 2,0 | 4 |
| 100 | 100 | 2,0 | 4 |
| 125 | 100 | 2,0 | 4 |
| 160 | 100 | 2,0 | 4 |
| 200 | 100 | 2,0 | 4 |
| 250 | 100 | 3,0 | 4 |
Siłowniki LMQ:
| LMQ 24A | LMQ-SR 24A | |
| Napięcie zasilające: | AC 19,2-28,8 V, 50/60 Hz DC 21,6-28,8 V |
AC 19,2-28,8 V, 50/60 Hz DC 21,6-28,8 V |
| Pobór mocy: | 13 W | 12 W |
| Do doboru przewodów: | 23 VA | 23 VA |

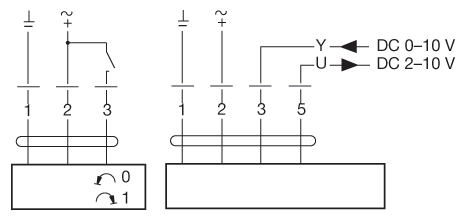

| Podłączenie: | Przewód 1 m, 3×0,75 mm² | Przewód 1 m, 4×0,75 mm² |
| Kąt obrotu: | max. 95°, nastawiany 0-100% | max. 95°, nastawiany 0-100% |
| Moment obrotowy przy napięciu nominalnym: | min. 4 Nm | min. 4 Nm |
| Kierunek obrotu: | Przełącznik wyboru | Przełącznik wyboru |
| Wskaźnik położenia: | Mechaniczny | Mechaniczny |
| Czas otwierania dla 90°: | 2,5 s | 2,5 s |
| Poziom mocy akustycznej: | 52 dB(A) | 52 dB(A) |
| Klasa ochronności: | III Napięcie bezpieczne - niskie | II Pełna izolacja |
| Kategoria ochronna obudowy: | IP 54 | IP 54 |
| Dopuszczalna temperatura otoczenia: | od -30 do +40°C | od -30 do +40°C |
| Wilgotność otoczenia: | 95 % wilg. wzgl. | 95 % wilg. wzgl. |
