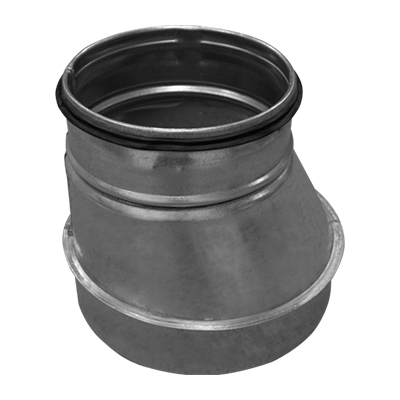

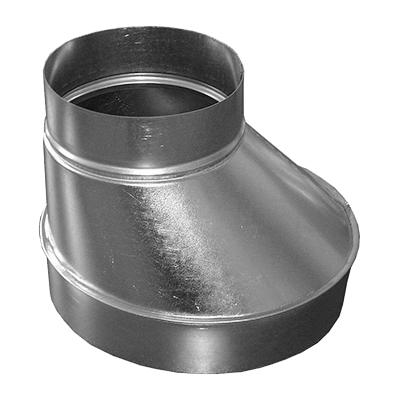

Redukcja niesymetryczna segmentowa RFLE/RFLL

Redukcja niesymetryczna segmentowa RFLE/RFLL

Redukcja niesymetryczna segmentowa RFLE/RFLL

Redukcje > Redukcja niesymetryczna segmentowa RFLE/RFLL Redukcje > Redukcja niesymetryczna segmentowa RFLE/RFLL
Redukcje > Redukcja niesymetryczna segmentowa RFLE/RFLL Redukcje > Redukcja niesymetryczna segmentowa RFLE/RFLL
  • Redukcje > Redukcja niesymetryczna segmentowa RFLE/RFLL
  • Redukcje > Redukcja niesymetryczna segmentowa RFLE/RFLL
  • Redukcje > Redukcja niesymetryczna segmentowa RFLE/RFLL
  • Redukcje > Redukcja niesymetryczna segmentowa RFLE/RFLL
Produkt marki Direct Vent

Materiał:

  • stal ocynkowana;
  • uszczelka gumowa EPDM (RFLL).

Charakterystyka produktu:

  • wersja: mufa-nypel;
  • segmenty łączone zamkiem blacharskim;
  • łączenie (zgrzew liniowy);
  • uszczelka mocowana poprzez zaciśnięcie na niej wywiniętych krawędzi kształtki (RFLL).
øD [mm] ød [mm] H [mm]
100 80 100
125 80 95
125 100 50
140 80 90
140 100 70
140 125 50
150 80 105
150 100 80
150 125 70
150 140 50
160 80 120
160 100 100
160 125 70
160 140 60
160 150 40
180 100 120
180 125 100
180 140 80
180 150 60
180 160 50
200 100 150
200 125 120
200 140 100
200 150 80
200 160 60
200 180 50
224 100 190
224 125 160
224 140 130
224 150 120
224 160 100
224 180 80
224 200 60
250 100 225
250 125 200
250 140 170
250 150 150
250 160 130
250 180 100
250 200 80
250 224 60
280 140 200
280 150 190
280 160 180
280 180 150
280 200 120
280 224 90
280 250 60
300 160 210
300 180 180
300 200 150
300 224 120
300 250 90
300 280 60
315 100 310
315 125 260
315 160 230
315 180 200
315 200 170
315 224 140
315 250 100
315 280 60
315 300 50
355 180 260
355 200 230
355 224 190
355 250 160
355 315 80
400 200 300
400 224 260
400 250 220
400 315 140
400 355 80
450 200 300
450 224 270
450 250 240
450 315 160
450 355 120
450 400 80
500 250 300
500 315 230
500 355 180
500 400 130
500 450 80
560 250 370
560 315 320
560 355 280
560 400 220
560 450 170
560 500 100
600 250 470
600 315 380
600 355 340
600 400 280
600 450 220
600 500 160
600 560 100
630 250 485
630 315 400
630 355 350
630 400 290
630 450 240
630 500 180
630 560 110
710 355 460
710 400 400
710 450 340
710 500 270
710 560 195
710 630 130
800 400 510
800 450 450
800 500 380
800 560 310
800 630 220
800 710 150
900 450 580
900 500 520
900 560 430
900 630 350
900 710 260
900 800 160
1000 500 660
1000 560 570
1000 600 510
1000 630 470
1000 710 370
1000 800 260
1000 900 160
Tolerancja wymiarów liniowych: ±2 mm.
