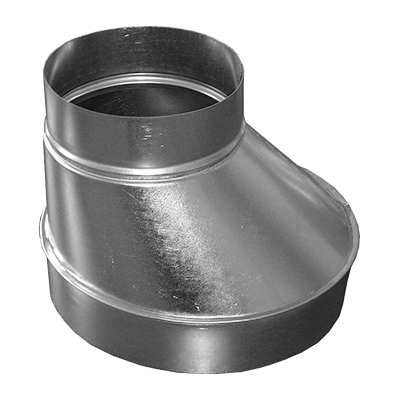

Redukcja niesymetryczna segmentowa RLE/RLL

Opis Wymiary Pliki do pobrania

Materiał:

• stal ocynkowana;

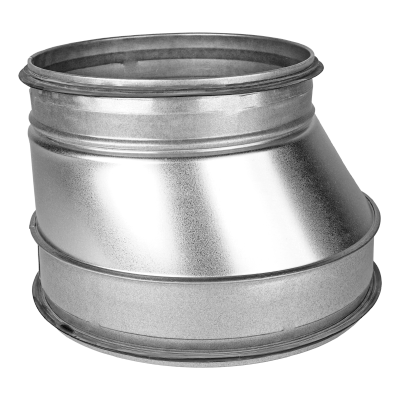

• uszczelka gumowa EPDM (RLL).

Charakterystyka produktu:

• segmenty łączone zamkiem blacharskim;
• łączenie (zgrzew liniowy);
• uszczelka mocowana poprzez zaciśnięcie na niej wywiniętych krawędzi kształtki (RLL).

øD [mm]	ød [mm]	H [mm]
100	80	100
125	80	95
125	100	50
140	80	90
140	100	70
140	125	50
150	80	105
150	100	80
150	125	70
150	140	50
160	80	120
160	100	100
160	125	70
160	140	60
160	150	40
180	100	120
180	125	100
180	140	80
180	150	60
180	160	50
200	100	150
200	125	120
200	140	100
200	150	80
200	160	60
200	180	50
224	100	190
224	125	160
224	140	130
224	150	120
224	160	100
224	180	80
224	200	60
250	100	225
250	125	200
250	140	170
250	150	150
250	160	130
250	180	100
250	200	80
250	224	60
280	140	200
280	150	190
280	160	180
280	180	150
280	200	120
280	224	90
280	250	60
300	160	210
300	180	180
300	200	150
300	224	120
300	250	90
300	280	60
315	100	310
315	125	260
315	160	230
315	180	200
315	200	170
315	224	140
315	250	100
315	280	60
315	300	50
355	180	260
355	200	230
355	224	190
355	250	160
355	315	80
400	200	300
400	224	260
400	250	220
400	315	140
400	355	80
450	200	300
450	224	270
450	250	240
450	315	160
450	355	120
450	400	80
500	250	300
500	315	230
500	355	180
500	400	130
500	450	80
560	250	370
560	315	320
560	355	280
560	400	220
560	450	170
560	500	100
600	250	470
600	315	380
600	355	340
600	400	280
600	450	220
600	500	160
600	560	100
630	250	485
630	315	400
630	355	350
630	400	290
630	450	240
630	500	180
630	560	110
710	355	460
710	400	400
710	450	340
710	500	270
710	560	195
710	630	130
800	400	510
800	450	450
800	500	380
800	560	310
800	630	220
800	710	150
900	450	580
900	500	520
900	560	430
900	630	350
900	710	260
900	800	160
1000	500	660
1000	560	570
1000	600	510
1000	630	470
1000	710	370
1000	800	260
1000	900	160
