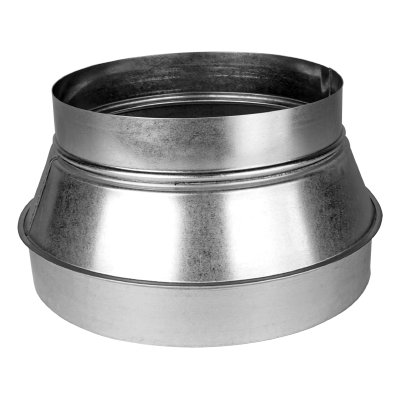

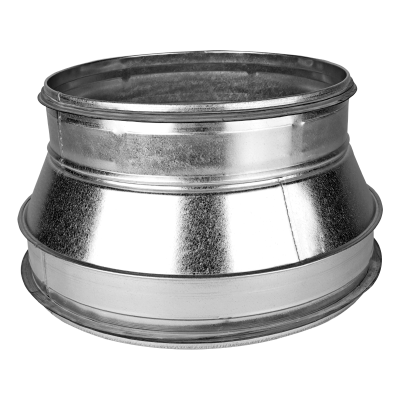

Redukcja symetryczna segmentowa RCLL/RCLE

Opis Wymiary i pakowanie Pliki do pobrania

Materiał:

• stal ocynkowana;
• uszczelka gumowa EPDM (RCLL).

Charakterystyka produktu:

• segmenty łączone zamkiem blacharskim;
• łączenie (zgrzew liniowy);
• uszczelka mocowana poprzez zaciśnięcie na niej wywiniętych krawędzi kształtki (RCLL).

øD [mm]	ød [mm]	H [mm]	Pakowanie [szt./opak.]
			RCLL		RCLE
125	80	60
125	100	60
140	80	60
140	100	60	30	P12
140	125	60	30	P12
150	80	60	70	P6	75	P6
150	100	60
150	125	60
150	140	60	60	P4
160	80	60
160	100	60
160	125	60
160	140	60
160	150	60
180	80	60			50	P6
180	100	60
180	125	60
180	140	60	20	P12
180	150	60
180	160	60
200	100	80
200	125	60
200	140	60	34	P6
200	150	60	34	P6
200	160	60
200	180	60
224	100	80
224	125	60	28	P4	10	P12
224	140	60
224	150	60
224	160	60	39	P4
224	180	60	10	P12
224	200	60
250	80	80
250	100	80	13	P6	35	P4
250	125	80	23	P4
250	140	80
250	150	80	21	P4
250	160	80	13	P6
250	180	60	14	P6	20	P6
250	200	60	13	P6
250	224	60	56	P2
280	100	100
280	125	100
280	140	80
280	150	80
280	160	80
280	180	80
280	200	80	20	P4
280	224	60
280	250	60	10	P6	14	P6
300	100	100
300	125	100			45	P2
300	140	100
300	150	80			50	P2
300	160	80	11	P6
300	180	80
300	200	80
300	224	60	10	P6
300	250	60	16	P4	24	P4
300	280	60	14	P4	28	P4
315	100	100	11	P6	45	P2
315	125	100	15	P4	45	P2
315	140	100
315	150	100			46	P2
315	160	100	11	P6	20	P4
315	180	80
315	200	80	14	P4
315	224	60
315	250	60	30	P2	45	P2
315	280	60	16	P4	45	P2
315	300	60	13	P4	56	P2
355	150	100	14	P4	50	P1
355	160	100	10	P6
355	180	80	28	P2
355	200	80	28	P2	19	P4
355	224	80
355	250	80	24	P2	19	P4
355	280	60
355	300	60	14	P4	38	P2
355	315	60	26	P2	40	P2
400	160	100			30	P2
400	180	100
400	200	100	18	P2	30	P2
400	224	100
400	250	100	16	P2	28	P2
400	280	80
400	300	80	16	P2	34	P2
400	315	70	20	P2	30	P2
400	355	60	18	P2	28	P2
450	160	100
450	180	100
450	200	100	10	P2
450	224	100
450	250	100	10	P2	16	P2
450	280	100
450	300	100			16	P2
450	315	100	10	P2	16	P2
450	355	80	10	P2	15	P2
450	400	60	24	P1	17	P2
500	200	150	10	P2	15	P2
500	224	100
500	250	100	18	P1	15	P2
500	280	100
500	300	100	10	P2	14	P2
500	315	100	10	P2	15	P2
500	355	100	10	P2	15	P2
500	400	80	20	P1	15	P2
500	450	60	20	P1	15	P2
560	200	150
560	224	100
560	250	100
560	280	100
560	300	100
560	315	100	10	P1	13	P2
560	355	100	9	P2	12	P2
560	400	100	18	P1	13	P2
560	450	80	16	P1	13	P2
560	500	60	18	P1	14	P2
600	400	100
600	450	100
600	500	80
600	560	60
630	200	150
630	224	150
630	250	150	12	P1
630	280	150
630	300	150
630	315	150
630	355	150	12	P1	17	P1
630	400	100	13	P1	17	P1
630	450	100	13	P1	17	P1
630	500	100	13	P1	17	P1
630	560	80	13	P1	18	P1
710	355	150
710	400	100
710	450	100	7	P1
710	500	100			13	P1
710	560	100
710	600	100
710	630	100	8	P1
800	315	200
800	355	180
800	400	150
800	450	150
800	500	100
800	560	100
800	600	80
800	630	80
800	710	80
900	500	150
900	560	150
900	600	100
900	630	80
900	710	80
900	800	80
1000	500	220
1000	560	180
1000	600	170
1000	630	150
1000	710	100
1000	800	100
1000	900	80
