Nawiewnik sufitowy KQ43
Nawiewnik sufitowy KQ43
Nawiewnik sufitowy KQ43

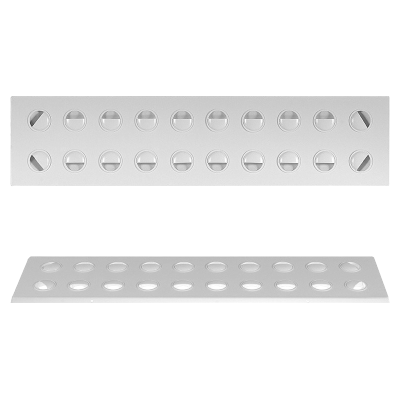

KQ43 to nawiewniki o wysokiej indukcji o kształcie prostokątnym. Dysze są rozmieszczone w dwóch, trzech lub pięciu rzędach i mogą być ustawiane indywidualnie. Mogą być stosowane zarówno do nawiewu, jak i wywiewu powietrza oraz do montażu w suficie.
Nawiewniki te znajdują zastosowanie wszędzie tam, gdzie wymagany jest schludny design oraz ceniona jest łatwość montażu i regulacji zasięgu.
Dane techniczne:
- dostępne wymiary: od 115×425 do 315x1025 mm;
- panel stalowy malowany na kolor biały (RAL 9010);
- regulowane dysze wykonane z poliwęglanu i ABS w kolorze białym (RAL 9010);
- wysokość instalacji: od 2,6 do 4,1 m;
- natężenia przepływu powietrza: od 25 do 550 m³/h;
- montaż odbywa się za pomocą śrub mocujących do boków.

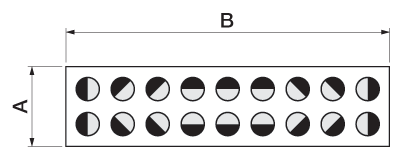

Model | A [mm] |
B [mm] |
Liczba dysz | Wymiar skrzynki [mm] | Ak [m2] |
KQ43-1150425 | 150 | 450 | 14 | 115×425 | 0,0036 |
KQ43-1150525 | 150 | 550 | 18 | 115×525 | 0,0047 |
KQ43-1150625 | 150 | 650 | 22 | 115×625 | 0,0057 |
KQ43-1150825 | 150 | 850 | 30 | 115×825 | 0,0078 |
KQ43-1151025 | 150 | 1050 | 38 | 115×1025 | 0,0098 |
Model | A [mm] |
B [mm] |
Liczba dysz | Wymiar skrzynki [mm] | Ak [m2] |
KQ43-2150425 | 250 | 450 | 21 | 215×425 | 0,0055 |
KQ43-2150525 | 250 | 550 | 27 | 215×525 | 0,0070 |
KQ43-2150625 | 250 | 650 | 33 | 215×625 | 0,0086 |
KQ43-2150825 | 250 | 850 | 45 | 215×825 | 0,0116 |
KQ43-2151025 | 250 | 1050 | 57 | 215×1025 | 0,0147 |
Model | A [mm] |
B [mm] |
Liczba dysz | Wymiar skrzynki [mm] | Ak [m2] |
KQ43-3150425 | 350 | 450 | 35 | 315×425 | 0,0091 |
KQ43-3150525 | 350 | 550 | 45 | 315×525 | 0,0116 |
KQ43-3150625 | 350 | 650 | 55 | 315×625 | 0,0142 |
KQ43-3150825 | 350 | 850 | 75 | 315×825 | 0,0194 |
KQ43-3151025 | 350 | 1050 | 95 | 315×1025 | 0,0245 |

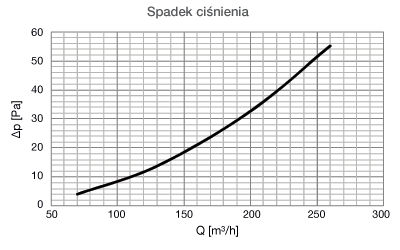

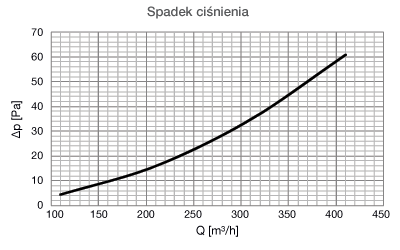

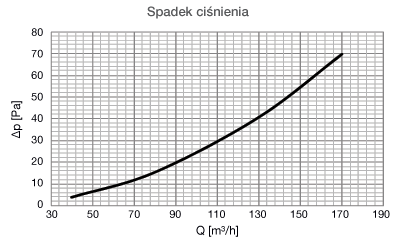

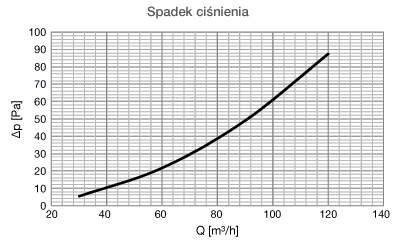

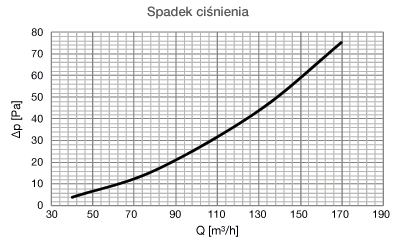

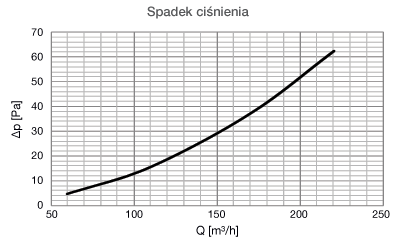

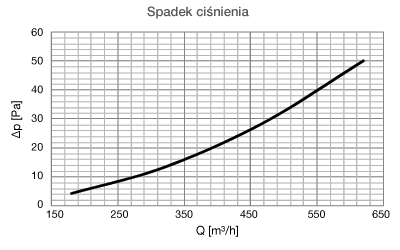

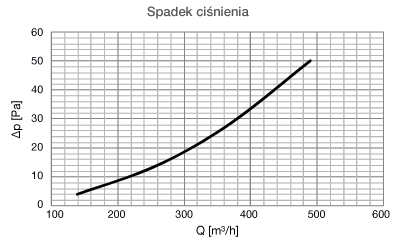

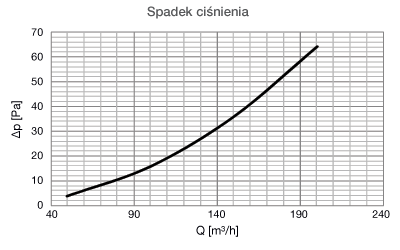

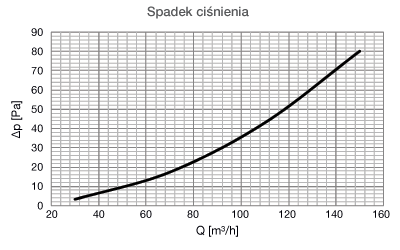

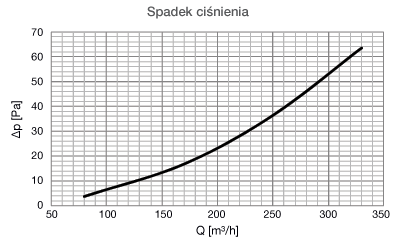

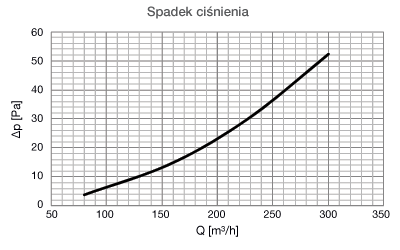

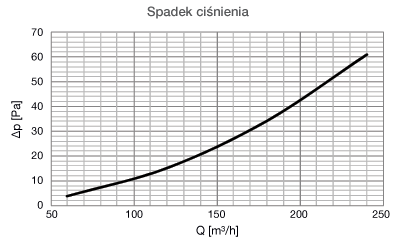

Parametry pracy
KQ43-1150425
KQ43-1150525
KQ43-1150625
KQ43-1150825
KQ43-1151025
KQ43-2150425
KQ43-2150525
KQ43-2150625
KQ43-2150825
KQ43-2151025
KQ43-3150425
KQ43-3150525
KQ43-3150625
KQ43-3150825
KQ43-3151025
Metodologia pomiarów:

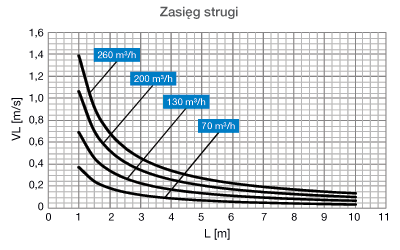

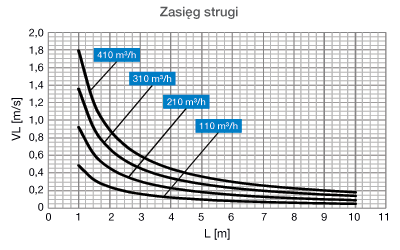

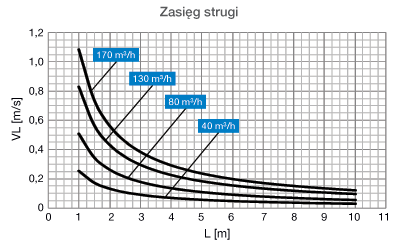

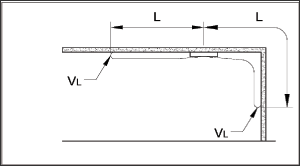

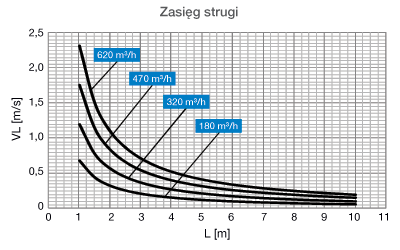

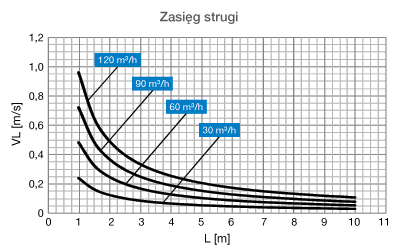

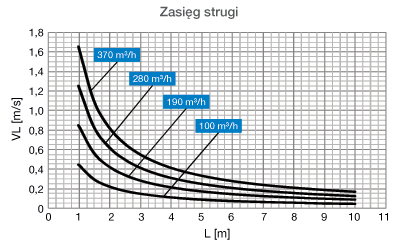

Zasięg strugi
Dane zmierzone w warunkach izotermicznych zgodnie z międzynarodowymi normami: ISO 5219 1984: Rozprowadzanie i dyfuzja powietrza - badania. Testowanie aerodynamiczne i dane znamionowych dla elementów końcowych instalacji wentylacyjnej.
L [m] - odległość pozioma od środka nawiewnika.
VL [m/s] - prędkość maksymalna strumienia powietrza.

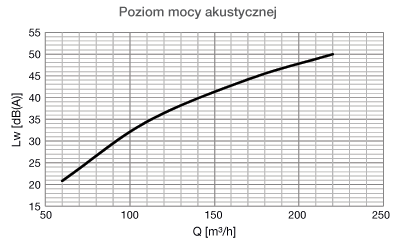

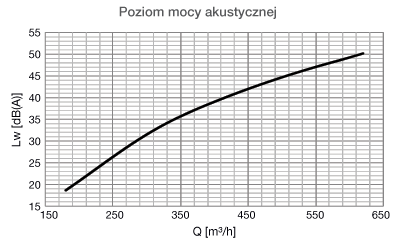

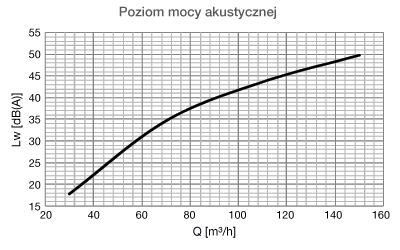

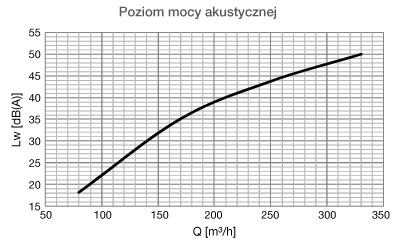

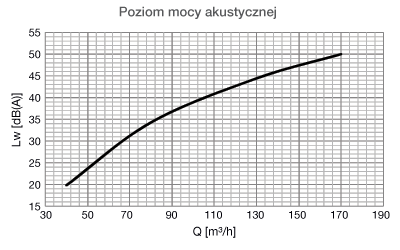

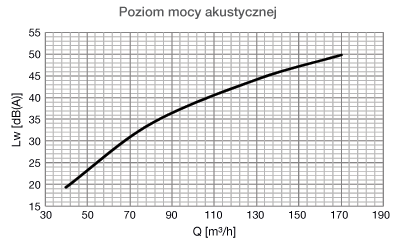

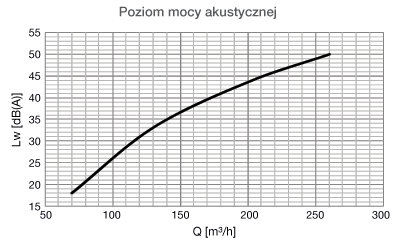

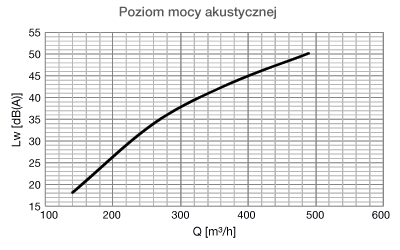

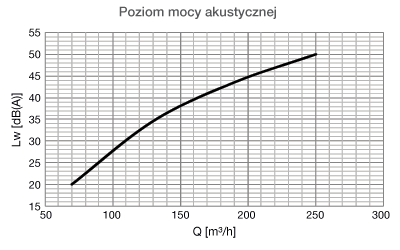

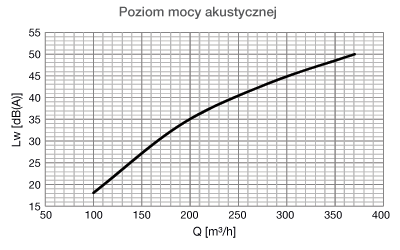

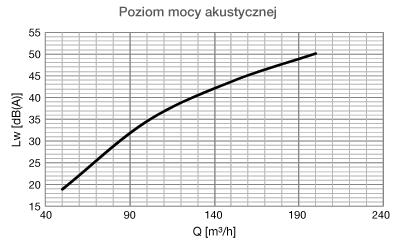

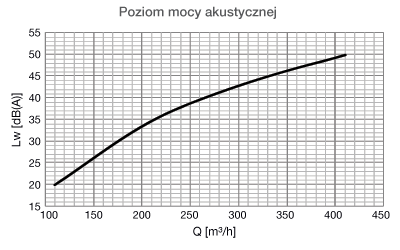

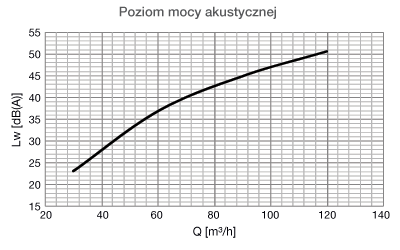

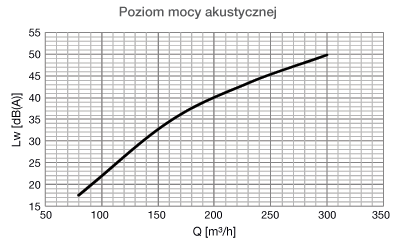

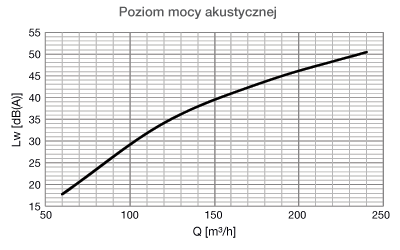

Poziom mocy akustycznej
Dane zmierzone w komorze pogłosowej zgodnie z normami międzynarodowymi: ISO 3741 1999: Akustyka - Wyznaczanie poziomów mocy akustycznej i poziomów energii akustycznej źródeł hałasu na podstawie pomiarów ciśnienia akustycznego - Metody dokładne w komorach pogłosowych; ISO 5135 1997: Akustyka - Określanie metodą pomiaru w komorze pogłosowej poziomu mocy akustycznej hałasu emitowanego przez urządzenia i elementy końcowe układów wentylacyjnych, tłumiki i zawory.
Przedstawione dane nie uwzględniają tłumienia zapewnianego przez miejsce montażu. Tłumienie to wynosi zwykle od 6 do 10 dBA i zależy od wielkości pomieszczenia, kształtu otoczenia i właściwości wnętrza.
Kod zamówienia
(w formacie xxxx)
