Nawiewnik szczelinowy BI

Nawiewnik szczelinowy BI

MP3 > Nawiewnik szczelinowy BI
« poprzedni produkt następny produkt »
Produkt marki MP3

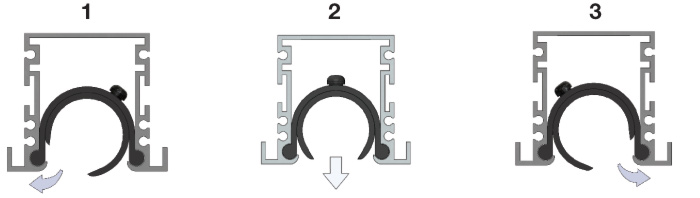

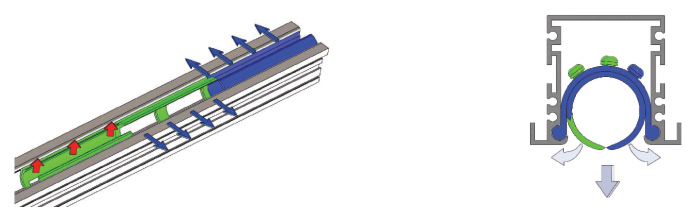

Wysokoindukcyjny nawiewnik szczelinowy serii BI zaprojektowany bez ramki do ukrytego montażu w zamkniętych sufitach podwieszanych. Wykonany z monoblokowego, wytłaczanego aluminium, które zapewnia solidność i ciągłość linii nawiewu. Jego konstrukcja gwarantuje funkcjonalność bez zaniedbywania estetyki. Osobno regulowany deflektor 100 mm umożliwia zarządzanie kierunkiem przepływu wzdłuż linii nawiewu z maksymalną swobodą, oferując możliwość naprzemiennego rozprowadzania powietrza od pionu do poziomu. Cecha ta sprawia, że nawiewnik BI nadaje się do każdego rodzaju rozwiązań, zarówno do systemów o stałym, jak i zmiennym przepływie. Montaż sufitowy pozwala w pełni wykorzystać efekt Coandy, uniwersalność, którą się charakteryzuje sprawia, że można go zamontować zarówno na suficie jak i na ścianie. Zalecany do montażu w zakresie od 2,7 m do 4 m, przy różnicach temperatur pomiędzy powietrzem nawiewanym a otaczającym ± 10K, w przypadku montażu na ścianie. jeśli użytkownik chce zachować efekt Coandy, odległość pomiędzy sufitem a nawiewnikiem musi być mniejsza niż 300 mm.

Materiał:

  • wytłaczane aluminium z nylonowymi deflektorami.

Wykończenie:

  • anodowane naturalnie lub malowane proszkiem epoksydowym, białe RAL 9016 30% połysk;
  • deflektory RAL 9005 lub RAL 9016.

Montaż:

  • na równi z sufitem lub z klipsem do sufitu ułatwiającym wygładzanie płyt gipsowo-kartonowych;
  • mocowanie do skrzynki rozprężnej za pomocą mostka z centralną śrubą dostępną przez otwór.

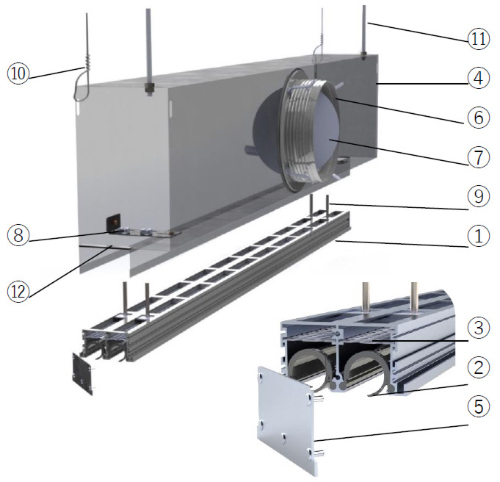

Wyposażenie dodatkowe:

  • płyta rozpraszająca lub przepustnica przesuwna;
  • profil aluminiowy do montażu w suficie z kitem wygładzającym;
  • skrzynka rozprężna przeznaczona do montażu z prętem gwintowanym, kablem lub taśmą, z izolacją lub bez;
  • przepustnica osadzona na skrzynce rozprężnej.

BI1F:

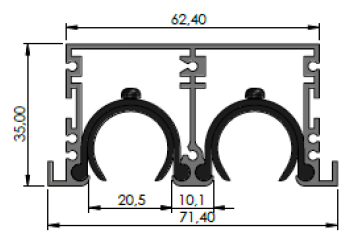

BI2F:

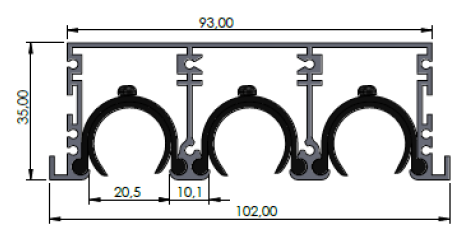

BI3F:

Tabele szybkiego wyboru:

BI1F

Wartości dT +10k Nawiew pionowy -10k Nawiew poziomy
Q Wymiary 600
-1F		 800
-1F		 1000
-1F		 1200
-1F		 1500
-1F		 1800
-1F		 2000
-1F		 600
-1F		 800
-1F		 1000
-1F		 1200
-1F		 1500
-1F		 1800
-1F		 2000
-1F
[m³/h] Ak [m²] 0,008 0,011 0,014 0,017 0,021 0,025 0,028 0,008 0,011 0,014 0,017 0,021 0,025 0,028
60 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 2
1,1
7
26		 1,5
0,9
<5
20		 1,2
0,7
<5
<20		 1
0,6
<5
<20		 0,8
0,5
<5
<20		 2
2,4
8
25		 1,5
2
5
20		 1,2
1,8
<5
<20		 1
1,6
<5
<20		 0,8
1,4
<5
<20
80 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 2,6
1,6
13
34		 2
1,2
7
27		 1,5
1
5
23		 1,3
0,8
<5
<20		 1
0,7
<5
<20		 0,9
0,6
<5
<20		 0,8
0,5
<5
<20		 2,6
3,2
15
32		 2
2,8
8
27		 1,5
2,4
5
24		 1,3
1,9
<5
<20		 1
1,9
<5
<20		 0,9
1,6
<5
<20		 0,8
1,5
<5
<20
100 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 3,3
2
20
39		 2,5
1,6
11
33		 2
1,3
7
28		 1,6
1
5
24		 1,3
0,9
<5
20		 1,1
0,7
<5
<20		 1
0,6
<5
<20		 3,3
4
23
38		 2,5
3,5
13
33		 2
3
8
30		 1,6
2,7
6
26		 1,3
2,4
<5
22		 1,1
2,1
<5
<20		 1
2
<5
<20
120 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 4
2,5
29
44		 3
1,9
16
38		 2,4
1,5
10
33		 2
1,3
7
29		 1,6
1,1
5
24		 1,3
0,9
<5
20		 1,2
0,8
<5
<20		 4
5
34
43		 3
4
19
38		 2,4
3,7
12
35		 2
3,3
8
31		 1,6
2,9
5
27		 1,3
2,5
<5
24		 1,2
2,4
<5
22
150 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 5
3,2
45
50		 3,7
2,4
25
44		 3
2
16
39		 2,5
1,7
11
35		 2
1,3
7
30		 1,6
1,1
5
26		 1,5
1
<5
24		 5
6
53
49		 3,7
5,3
30
44		 3
4,6
19
40		 2,5
4,1
13
37		 2
3,6
8
33		 1,6
3,2
6
30		 1,5
3
5
28
200 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 4
2,7
29
46		 3,3
2,2
20
42		 2,6
1,8
13
38		 2,2
1,5
9
34		 2
1,4
8
31		 4
6,2
34
48		 3,3
5,5
23
44		 2,6
4,8
15
40		 2,2
4,3
10
37		 2
4
8
36
250 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 5
3,4
45
52		 4,1
2,9
31
48		 3,3
2,3
20
43		 2,8
2
14
39		 2,5
1,8
11
37		 4,1
7
36
50		 3,3
6
26
46		 2,8
5,4
16
43		 2,5
5
13
42

Mnożniki nawiewu:

Mnożnik nawiewu pionowego Mnożnik nawiewu poziomego
DT +10 +8 +4 1 -10 -8 -4 0 +5 +10
KX 1,00 1,12 1,60 3,10 1,00 1,05 1,15 1,30 1,40 1,50
LDT+8 = LDT+10 * 1,12 LDT-8 = LDT-10 * 1,05

Hałas bez absorpcji pomieszczenia w Lw (dBA).

BI2F

Wartości dT +10k Nawiew pionowy -10k Nawiew poziomy
Q Wymiary 600
-2F		 800
-2F		 1000
-2F		 1200
-2F		 1500
-2F		 1800
-2F		 2000
-2F		 600
-2F		 800
-2F		 1000
-2F		 1200
-2F		 1500
-2F		 1800
-2F		 2000
-2F
[m³/h] Ak [m²] 0,017 0,022 0,028 0,034 0,042 0,050 0,056 0,017 0,022 0,028 0,034 0,042 0,050 0,056
100 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 1,6
1,1
4
24		 1,2
0,9
<5
<20		 1
0,7
<5
<20		 1,6
3,4
10
30		 1,2
2,4
6
24		 1
1,7
<5
21		 0,8
1,3
<5
<20
120 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 2
1,3
6
29		 1,5
1
<5
23		 1,2
0,8
<5
<20		 1
0,7
<5
<20		 0,8
0,5
<5
<20		 2
4,7
15
34		 1,5
3,3
8
29		 1,2
2,4
5
25		 1
1,9
<5
22		 0,8
1,4
<5
<20
150 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 2,5
1,7
9
35		 1,9
1,3
5
29		 1,5
1
<5
24		 1,2
0,8
<5
20		 1
0,7
<5
<20		 0,8
0,6
<5
<20		 0,7
0,5
<5
<20		 2,5
6,6
23
40		 1,9
4,8
13
35		 1,5
3,6
8
31		 1,2
2,8
6
28		 1
2
<5
24		 0,8
1,6
<5
21		 0,7
1,3
<5
<20
200 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 3,3
2,2
17
42		 2,5
1,7
9
36		 2
1,4
6
31		 1,6
1,2
<5
27		 1,3
1
<5
22		 1,1
0,8
<5
<20		 1
0,7
<5
<20		 2,5
7,5
23
42		 2
5,9
15
39		 1,6
4,7
10
36		 1,3
3,5
7
31		 1,1
2,7
5
28		 1
2,3
<5
27
250 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 4,1
2,8
26
48		 3,1
2,1
15
42		 2,5
1,8
9
37		 2
1,5
7
33		 1,6
1,2
<5
28		 1,4
1
<5
24		 1,2
0,9
<5
22		 2,5
8,3
23
44		 2
6,7
16
41		 1,6
5,1
10
37		 1,4
4
7
34		 1,2
3,4
6
32
300 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 5
3,3
38
53		 3,7
2,6
21
47		 3
2,1
14
42		 2,5
1,8
9
38		 2
1,5
6
33		 1,6
1,2
<5
29		 1,5
1,1
<5
27		 3
10,8
33
49		 2,5
9
23
46		 2
6,9
15
42		 1,6
5,5
10
39		 1,5
4,7
8
37
350 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 4,3
3,1
29
51		 3,5
2,5
18
46		 2,9
2
13
42		 2,3
1,7
8
37		 1,9
1,5
6
33		 1,7
1,3
5
31		 2,9
11
31
50		 2,3
8,8
20
46		 1,9
7
14
43		 1,7
6,1
11
41
400 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 4
2,8
24
49		 3,3
2,4
17
45		 2,6
2
11
40		 2,2
1,65
7
37		 2
1,5
6
34		 3,3
13
41
54		 2,6
10,8
26
49		 2,2
8,7
18
46		 2
7,7
15
45

Mnożniki nawiewu:

Mnożnik nawiewu pionowego Mnożnik nawiewu poziomego
DT +10 +8 +4 1 -10 -8 -4 0 +5 +10
KX 1,00 1,12 1,60 3,00 1,00 1,10 1,25 1,40 1,60 1,80
LDT+8 = LDT+10 * 1,12 LDT-8 = LDT-10 * 1,10

Hałas bez absorpcji pomieszczenia w Lw (dBA).

BI3F

Wartości dT +10k Nawiew pionowy -10k Nawiew poziomy
Q Wymiary 600
-3F		 800
-3F		 1000
-3F		 1200
-3F		 1500
-3F		 1800
-3F		 2000
-3F		 600
-3F		 800
-3F		 1000
-3F		 1200
-3F		 1500
-3F		 1800
-3F		 2000
-3F
[m³/h] Ak [m²] 0,025 0,034 0,042 0,050 0,063 0,076 0,084 0,025 0,034 0,042 0,050 0,063 0,076 0,084
200 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 2,2
1,5
7
33		 1,6
1,2
<5
27		 1,3
0,9
<5
22		 1,1
0,8
<5
<20		 0,9
0,6
<5
<20		 2,2
8,1
8
30		 1,6
5,6
5
26		 1,3
4,6
<5
23		 1,1
3,9
<5
<20		 0,9
3,2
<5
20
250 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 2,8
2
11
39		 2
1,5
6
33		 1,6
1,2
<5
28		 1,4
1,1
<5
24		 1,1
0,8
<5
<20		 0,9
0,6
<5
<20		 2,8
15
13
36		 2
8,1
7
31		 1,6
6,1
5
28		 1,4
5,2
<5
24		 1,1
4,2
<5
20		 0,9
3,6
<5
<20		 0,8
3,1
<5
<20
300 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 3,3
2,3
16
44		 2,5
1,8
9
37		 2
1,5
6
32		 1,6
1,3
<5
28		 1,3
1
<5
24		 1,1
0,9
<2
20		 1
0,7
<5
<20		 2,5
12,4
11
36		 2
8,2
7
33		 1,6
6,6
5
29		 1,3
5,3
<5
25		 1,1
4,5
<5
22		 1
4,1
<5
21
350 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 3,9
2,7
22
48		 2,9
2,1
12
41		 2,3
1,7
8
36		 1,9
1,4
6
32		 1,5
1,2
<5
28		 1,3
1
<5
24		 1,2
0,9
<5
21		 2,3
11,4
9
37		 1,9
8,5
6
33		 1,5
6,6
<5
29		 1,3
5,5
<5
26		 1,2
5
<5
25
400 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 4,4
3,1
29
51		 3,3
2,4
16
45		 2,6
2
10
40		 2,2
1,7
7
36		 1,8
1,4
5
31		 1,5
1,1
<5
27		 1,3
1
<5
25		 2,6
16,4
12
41		 2,2
11
8
36		 1,8
8
5
32		 1,5
6,6
<5
30		 1,3
6
<5
29
450 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 3,7
2,8
21
48		 3
2,2
13
43		 2,5
1,9
9
39		 2
1,6
6
34		 1,6
1,3
<5
30		 1,5
1,2
<5
28		 2,5
14,7
11
39		 2
9,7
7
36		 1,6
7,7
5
33		 1,5
7
<5
32
500 Vk [m/s]
X0,25 [m]
Ps [Pa]
Lw(A)		 4,1
3
25
51		 3,3
2,5
16
46		 2,7
2,1
11
42		 2,2
1,7
7
37		 1,8
1,4
5
33		 1,6
1,3
<5
31		 2,7
20
13
42		 2,2
12
8
38		 1,8
9,1
6
36		 1,6
8,1
5
34

Mnożniki nawiewu:

Mnożnik nawiewu pionowego Mnożnik nawiewu poziomego
DT +10 +8 +4 1 -10 -8 -4 0 +5 +10
KX 1,00 1,10 1,50 3,00 1,00 1,10 1,25 1,40 1,60 1,80
LDT+8 = LDT+10 * 1,10 LDT-8 = LDT-10 * 1,10

Hałas bez absorpcji pomieszczenia w Lw (dBA).

Montaż:

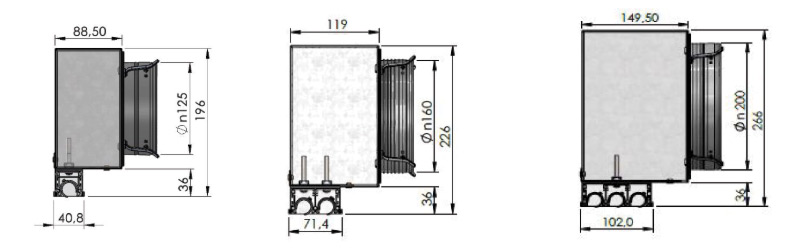

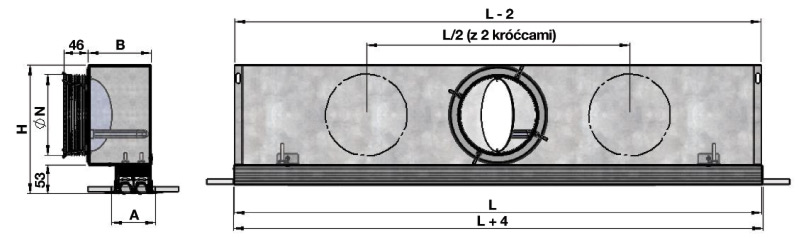

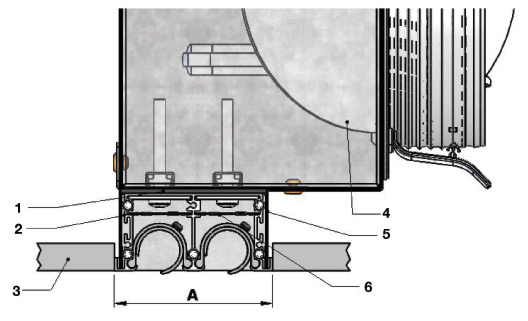

Nawiewnik ze skrzynką rozprężną


1: Uszczelnienie  •  2: Nawiewnik  •  3: Sufit  •  4: Przepustnica skrzynki rozprężnej
5: Skrzynka rozprężna  •  6: Płyta rozpraszająca lub przepustnica przesuwna

Model A
[mm]		 B
[mm]		 H
[mm]		 øN
[mm]		 L L+4
1-szczelinowy 40,8 88,5 196,0 125 długość nawiewnika długość nawiewnika
+ płytka końcowa + śruby
2-szczelinowy 71,4 119,0 226,0 160 długość nawiewnika długość nawiewnika
+ płytka końcowa + śruby
3-szczelinowy 120,0 149,5 266,0 200 długość nawiewnika długość nawiewnika
+ płytka końcowa + śruby

Dla długości > 1500 mm nr 2 króćce.

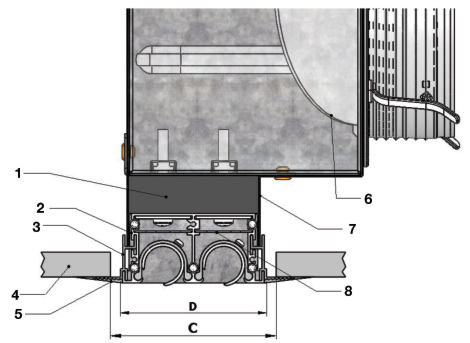

Nawiewnik z profilem do sufitu podwieszanego


1: Uszczelnienie  •  2: Nawiewnik  •  3: Profil dla sufitu podwieszanego
4: Sufit  •  5: Szpachla  •  6: Przepustnica skrzynki rozprężnej
7: Skrzynka rozprężna  •  8: Płyta rozpraszająca lub przepustnica przesuwna

Model B
[mm]		 C
[mm]		 D
[mm]		 H1
[mm]		 øN
[mm]		 L L+4
1-szczelinowy 88,5 53,0 44,0 213,5 125 długość nawiewnika długość nawiewnika
+ płytka końcowa + śruby
2-szczelinowy 119,0 83,0 74,0 243,5 160 długość nawiewnika długość nawiewnika
+ płytka końcowa + śruby
3-szczelinowy 149,5 114,0 105,0 283,5 200 długość nawiewnika długość nawiewnika
+ płytka końcowa + śruby

Dla długości > 1500 mm nr 2 króćce.

Sterowanie kierunkiem przepływu powietrza:



1: Przepływ powietrza z lewej strony  •  2: Pionowy przepływ powietrza  •  3: Przepływ powietrza z prawej strony

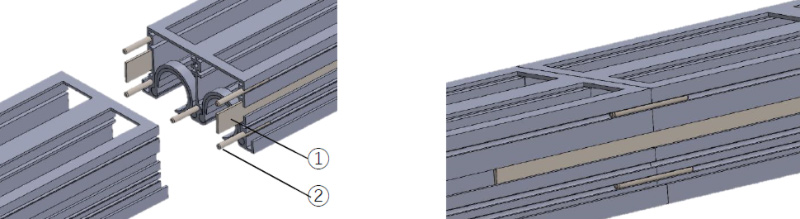

Nawiew liniowy:


1: Płytki łączeniowe  •  2: Kołki elastyczne

Konfiguracja:

Ze skrzynką rozprężną:


1: Nawiewnik  •  2: Deflektor  •  3: Płyta rozpraszająca lub przepustnica przesuwna
4: Seria ze  •  5: Płytka końcowa  •  6: Króciec  •  7: Przepustnica skrzynki rozprężnej
8: Wspornik skrzynki rozprężnej  •  9: Śruba do mocowania nawiewnika do skrzynki rozprężnej
10: Zawiesie do mocowania skrzynki rozprężnej na stropie
11: Pręt gwintowany do mocowania skrzynki rozprężnej na stropie  •  12: Uszczelka

Z zamkniętym sufitem:


1: Nawiewnik  •  2: Deflektor  •  3: Płyta rozpraszająca lub przepustnica przesuwna
4: Skrzynka rozprężna  •  5: Profil do montażu w  suficie podwieszanym  •  6: Sufit
7: Uszczelka  •  8: Szpachla  •  9: Deflektor aluminiowy
10: Wspornik do montażu na suficie bez skrzynki rozprężnej

Kod zamówienia

Nawiewnik

BI 1F 0800 P3 T2 -NN E K7 -XX .31
Szczegóły kodu:
BI
Produkt
1F
Liczba szczelin
1F: 1 szczelina
2F: 2 szczeliny
3F: 3 szczeliny
0800
Długość [mm] (zawsze cztery cyfry)
500 - 2000
P3
Szerokość szczeliny [mm]
P3: 20,5 (wersja standardowa monoblok)
T2
Liczba warstw
T0: brak płytki końcowej
T1: 1 płytka końcowa
T2: 2 płytki końcowe
-NN
Deflektory
NN: czarny nylonowy
NB: biały nylonowy
D0: bez deflektora
D6: czarny anodowy aluminiowy
D8: anodowy aluminiowy
D9: w kolorze RAL
E
Przepustnica lub płyta rozpraszająca
0: bez płyty rozpraszającej lub przepustnicy
E: płyta rozpraszająca lub nawiewnik
S: przepustnica przesuwna lub nawiewnik
K7
Zestaw montażowy
K7: nawiewnik w komplecie z 2-częściowym profilem bocznym
(do montażu w suficie z płyt gipsowo-kartonowych z gładzią) z nieobrobionego aluminium
-XX
Wariant wykonania zamówienia
XX: wykonanie niestandardowe (xx liczba oznaczająca wariant, określona przy składaniu zamówienia)
.31
Wykończenie nawiewnika
A1: anodowanie naturalne
31: RAL 9016, 30% połysk
99: RAL na żądanie do ustalenia przy zamówieniu

Nawiewnik narożny

BI G 1F 0200 P3 T0 -DC K6 -XX .31
Szczegóły kodu:
BI
Produkt
G
Narożnik
G: identyfikacja narożnika
1F
Liczba szczelin
1F: 1
2F: 2
3F: 3
0200
Wymiar wewnętrzny połączenia [mm] (zawsze cztery cyfry)
200 mm (standardowa)
P3
Podziałka nawiewnika
P3: szerokość nawiewnika 20,5
T0
Liczba warstw
T0: brak płytki końcowej
T1: 1 płytka końcowa
T2: 2 płytki końcowe
-DC
Płytka zaślepiająca szczeliny
D0: Bez płytki zaślepiającej
DC: Płytka zaślepiająca RAL 9005 (standard)
Uwaga: dla RAL niestandardowego - RAL DC = RAL BI.
K6
Zestaw montażowy
K7: nawiewnik w komplecie z 2-częściowym profilem bocznym (do montażu w suficie z płyt gipsowo-kartonowych ...... z gładzią) z nieobrobionego aluminium
-XX
Wariant wykonania zamówienia
XX: wykonanie niestandardowe (xx liczba oznaczająca wariant, określona przy składaniu zamówienia)
.31
Wykończenie nawiewnika
A1: anodowanie naturalne
31: RAL 9016, 30% połysk
99: RAL na żądanie do ustalenia przy zamówieniu

Dowiedz się więcej

Chcesz zamówić produkt? Wyślij e-mail » Zainteresowały Cię nasze produkty? Wypełnij formularz »
