Nawiewnik wirowy KQ2 / KQ2R
Nawiewnik wirowy KQ2 / KQ2R
Nawiewnik wirowy KQ2 / KQ2R

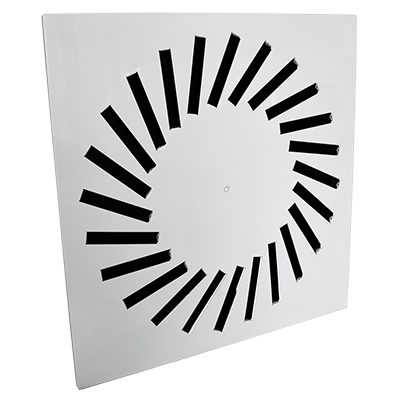

Nawiewniki serii KQ są wirowymi nawiewnikami sufitowym z ruchomymi deflektorami, są odpowiednie zarówno do nawiewania powietrza schłodzonego jak i ogrzanego. Ruchome kierownice pozwalają na dowolne ukształtowanie strumienia powietrza nawiewanego. Nawiewniki KQ mogą być również stosowane do wyciągu powietrza.
Nawiewnik wirowy KQ jest również dostępny w wariancie z panelem frontowym 595×595mm.
Charakterystyka i działanie nawiewników wirowych KQ
Nawiewniki sufitowe serii KQ są wyposażone w zestaw regulowanych deflektorów umożliwiających osiąganie wysokiego poziomu indukcji. Budowa deflektorów oraz ich rozmieszczenie na panelu frontowym umożliwiają podział głównego strumienia powietrza na wiele mniejszych i wymuszenie zawirowania wokół osi głównej. Zapewnia to silną turbulencję pozwalającą na uzyskanie wysokiej indukcji powietrza i dokładnego wymieszania powietrza nawiewanego z powietrzem w pomieszczeniu.
Deflektory można ustawiać w różnych pozycjach, aby móc zmieniać kierunek strumienia powietrza i - dzięki temu - uzyskać połączone lub pojedyncze strumienie powietrza zarówno w kierunku pionowym (deflektory ustawione poziomo), jak i poziomym (ustawione pod kątem 45°). Jednakże w przypadku ustawienia wszystkich deflektorów w jednakowym kierunku pod kątem 45°, nawiewane powietrze zostanie wprawione w ruch wirowy.
Zastosowanie nawiewników wirowych KQ
Nawiewnik jest przeznaczony przede wszystkim do stosowania w obiektach biurowych, usługowych i komercyjnych. Są szczególnie polecane do pomieszczeń o wysokości od 3 do 5 m i przy różnicy temperatury powietrza nawiewanego i temperatury powietrza w pomieszczeniu do 10 K.
Wykonanie:
- panel frontowy stalowy malowany proszkowo na RAL 9010 lub RAL 9003;
- deflektory wykonane z polipropylenu w kolorze czarnym;
- na zamówienie możliwe wykonanie panelu frontowego ze stali nierdzewnej AISI304 lub AISI316 z wykończeniem na wysoki połysk lub satynowym.

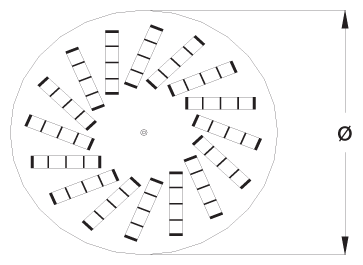

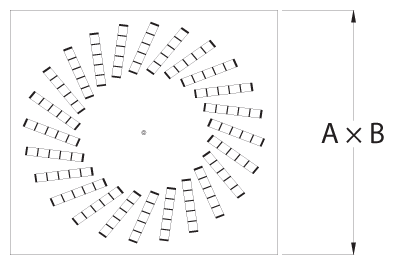

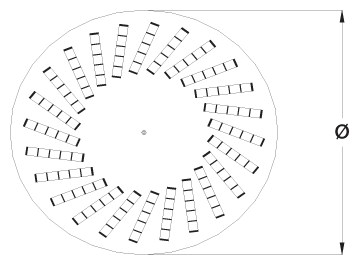

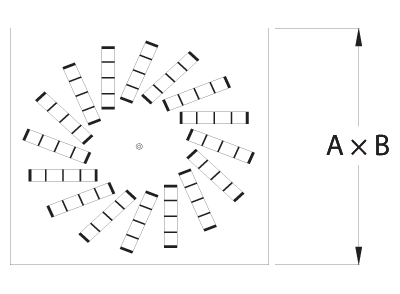

KQ2 300×300, 400×400 i 500×500 / KQ2R ø300, ø400 i ø500
KQ2 600×600 i 625×625 / KQ2R ø600 i ø625:
Rozmiar | A [mm] |
B [mm] |
ø [mm] |
300 | 296 | 296 | 296 |
400 | 396 | 396 | 396 |
500 | 496 | 496 | 496 |
600 | 596 | 596 | 596 |
625 | 621 | 621 |
Powierzchnia efektywna Ak w m2
Rozmiar | Nawiew poziomy | Nawiew pionowy |
300 | 0,00831 | 0,00861 |
400 | 0,01673 | 0,02001 |
500 | 0,02149 | 0,02707 |
600 | 0,03223 | 0,04061 |
625 | 0,03223 | 0,04061 |
Parametry pracy
KQ2-300
KQ2-400
KQ2-500
KQ2-600/625
Metodologia pomiarów:

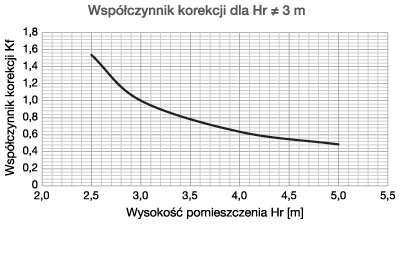

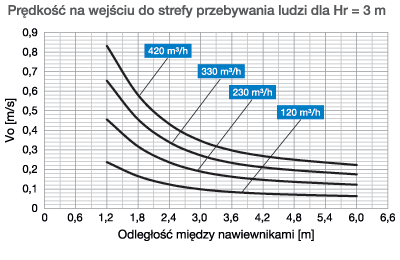

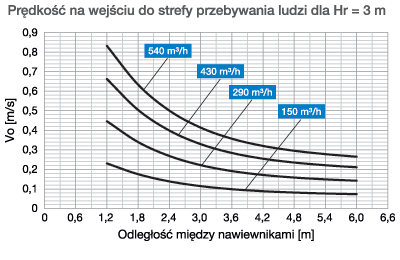

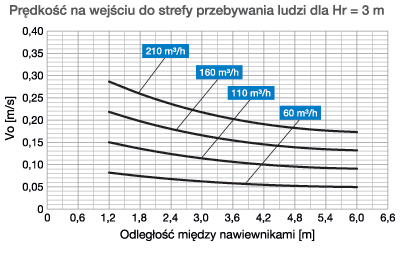

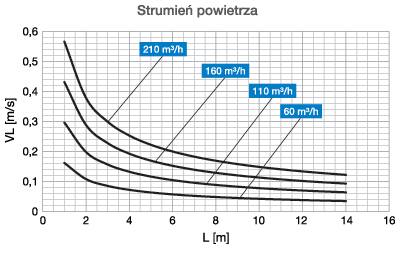

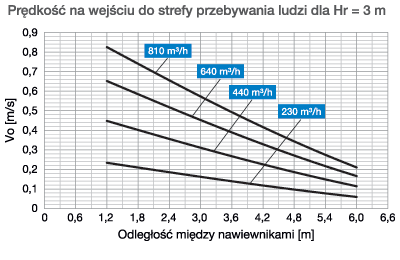

Prędkość na wejściu do strefy przebywania ludzi dla Hr = 3 m / współczynnik korekcji dla Hr ≠ 3 m / strumień powietrza
Dane uzyskano z modelu matematycznego CFD w wirtualnej komorze testowej pracującej w warunkach izotermicznych zgodnie z następującymi normami międzynarodowymi: ISO 5219 1984: Air distribution and air diffusion - Laboratory. Aerodynamic testing and rating of air terminal devices.

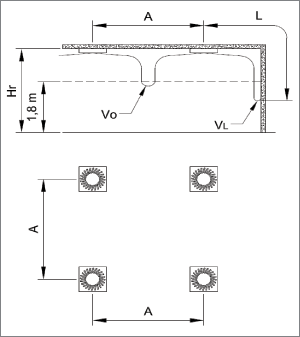

A [m] - odległość między nawiewnikami.
Vo [m/s] - prędkość na wejściu do strefy przebywania ludzi.
L [m] - odległość od środka nawiewnika.

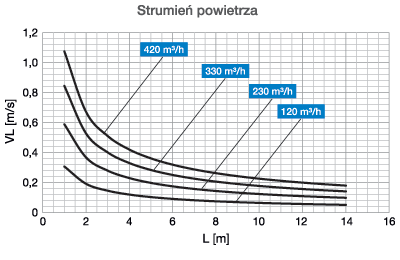

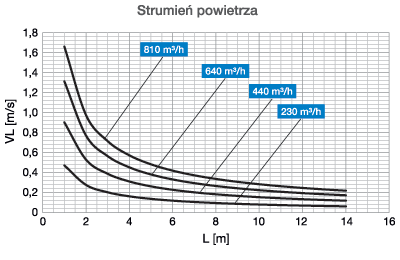

VL [m/s] - prędkość maksymalna strumienia powietrza.

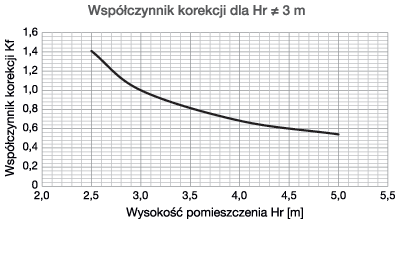

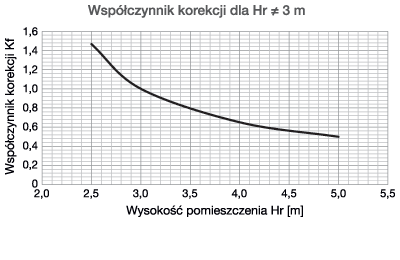

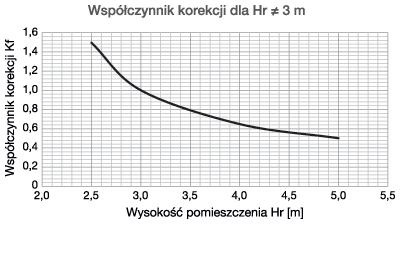

Dla Hr ≠ 3 m: Vo (h) = Vo × Kf.

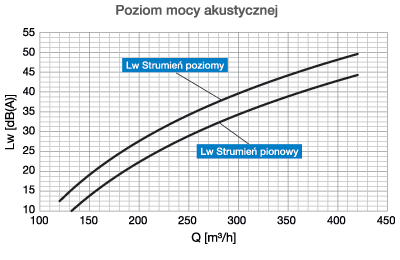

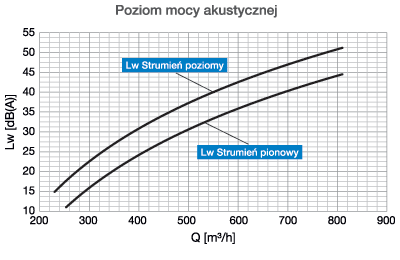

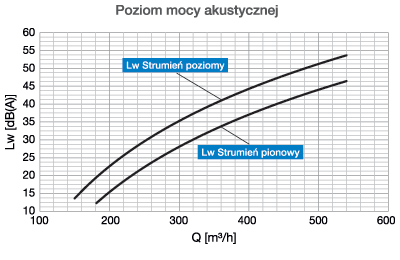

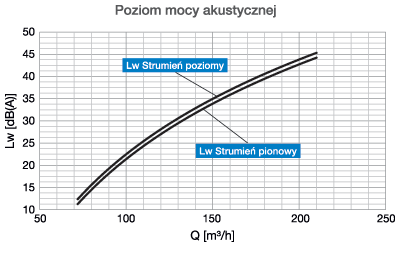

Poziom mocy akustycznej
Pomiaru danych dokonano w warunkach pogłosu zgodnie z następującymi normami międzynarodowymi: ISO 3741 1999: Acoustic - determination of sound power levels of noise sources using sound pressure - Precision
methods for reverberation rooms. ISO 5135 1997: Acoustic - determination of sound power levels of noise from air-terminal devices; air terminal units; dampers and valves by measurement in a reverberation room.
Przedstawione dane akustyczne nie uwzględniają tłumienia własnego pomieszczenia. Parametr ten wynosi standardowo 6 - 10 dB(A) i jest zależny od wielkości pomieszczenia i jego wyposażenia.

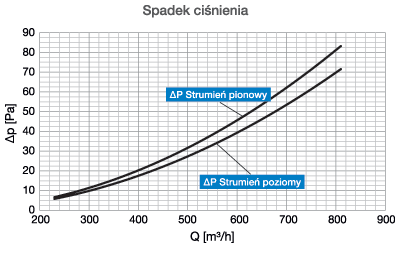

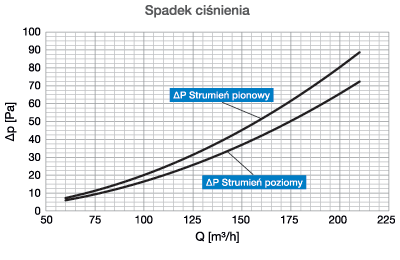

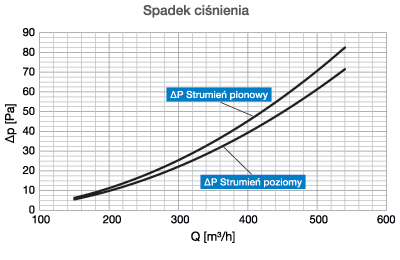

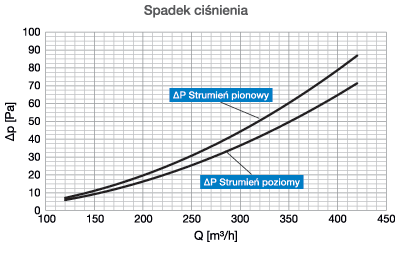

Spadek ciśnienia
Dane uzyskano z modelu matematycznego CFD w wirtualnej komorze testowej zgodnie z następującymi normami międzynarodowymi: ISO 5219 1984: Air distribution and air diffusion - Laboratory. Aerodynamic testing and rating of air terminal devices.

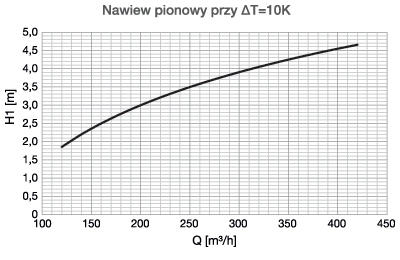

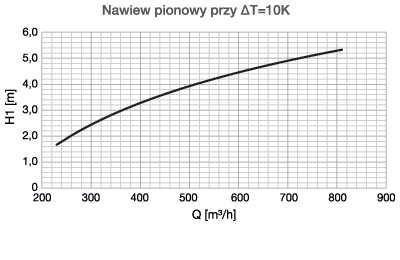

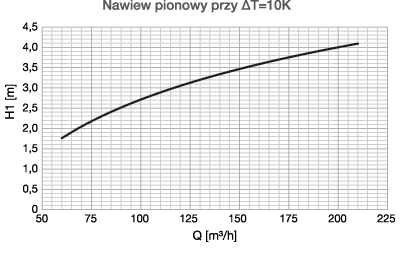

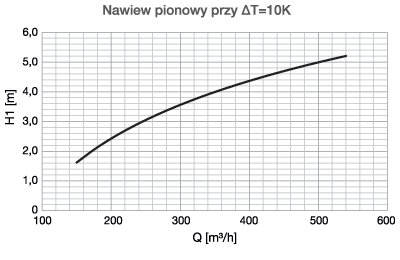

Nawiew pionowy przy ΔT=10 K
Dane uzyskano z modelu matematycznego CFD w wirtualnej komorze testowej w warunkach ogrzewania w temperaturze ΔT=10 K zgodnie z następującymi normami międzynarodowymi: ISO 5219 1984: Air distribution and air diffusion - Laboratory. Aerodynamic testing and rating of air terminal devices.
H1 [m] - odległość pionowa od środkowej części nawiewnika do punktu zawracania.
