Nawiewnik perforowany narożny CQA

Opis Wymiary Dane techniczne Pliki do pobrania

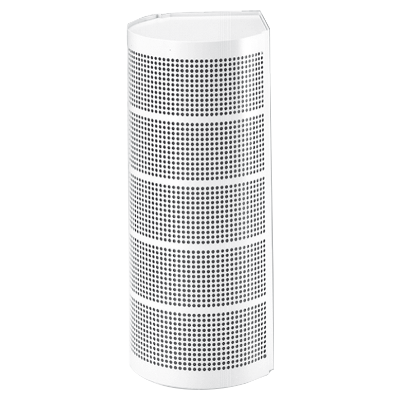

Comdif CQA to półokrągły perforowany nawiewnik wyporowy do montażu w narożniku pomieszczenia. Za perforowaną płytą frontową urządzenia CQA kryją się indywidualnie regulowane dysze, co umożliwia zmianę geometrii przepływu w jego bezpośrednim sąsiedztwie. Nawiewnik posiada przyłącze mufowe i może być obracany,, dzięki czemu może być podłączony od góry lub od dołu. Nawiewnik jest odpowiedni do nawiewania dużych ilości umiarkowanie schłodzonego powietrza.

• Nawiewnik jest odpowiedni do nawiewania dużych ilości powietrza.
• Geometrię przepływu w bezpośrednim sąsiedztwie urządzenia można zmieniać dzięki regulowanym dyszom.
• Jako akcesoria mogą zostać dostarczone pokrywy kanałów, cokoły i uchwyty ścienne.

Konserwacja

Płytę frontową można zdjąć z nawiewnika, aby umożliwić oczyszczenie dysz. Widoczne części nawiewnika można przetrzeć mokrą szmatką.

Akcesoria

Możliwość dostarczenia wraz z pokrywami kanałów, cokołami i uchwytami ściennymi.

Materiały i wykończenie:

• nawiewnik: stal ocynkowana;
• dysze: czarne tworzywo;
• kratka wentylacyjna: stal ocynkowana 1 mm;
• standardowe wykończenie: farba proszkowa;
• standardowy kolor: RAL 9003 lub RAL 9010 - biały, połysk 30.

Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji prosimy o kontakt z działem sprzedaży Lindab.

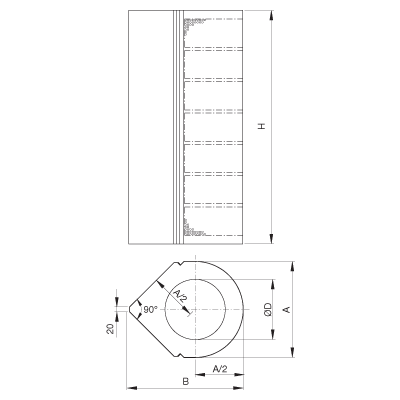

Wymiar	A [mm]	B [mm]	øD [mm]	H [mm]	Waga [kg]
1207	250	302	125	710	8,0
1607	300	362	160	710	9,0
2010	330	398	200	970	14,0
2510	400	483	250	970	20,0
3115	520	628	315	1490	40,0
4020	630	760	400	2010	64,0

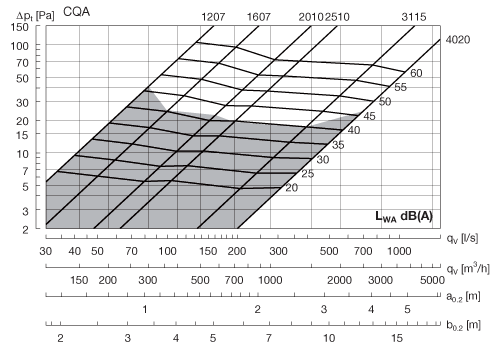

* obszar z szarym tłem - maksymalny rekomendowany przepływ objętościowy

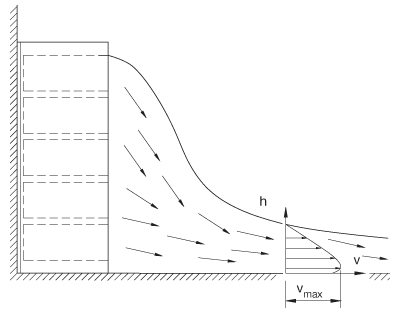

Bliska strefa jest ustawiona w niedogrzaniu przy -3 K do maksymalnej prędkości granicznej 0,20 m/s.
Przeliczanie na inne prędkości graniczne - patrz tabela korekcji strefy bliskiej odpowiednio dla -3 K i -6 K.

Poziom mocy akustycznej

Poziom mocy akustycznej L_W [dB] = L_WA + K_ok.

Wymiar	Częstotliwość środkowa [Hz]
	63	125	250	500	1000	2000	4000	8000
1207	8	-3	-	0	-7	-15	-27	-35
1607	11	-1	5	-2	-8	-16	-28	-34
2010	11	0	5	-2	-7	-16	-28	-40
2510	11	2	5	-2	-7	-15	-29	-39
3115	11	3	5	-2	-8	-17	-29	-38
4020	12	4	2	0	-8	-16	-30	-41

Tłumienie dźwięku

Tłumienie dźwięku ΔL [dB] włącznie z końcowym odbiciem.

Wymiar	Częstotliwość środkowa [Hz]
	63	125	250	500	1000	2000	4000	8000
1207	18	13	5	3	3	2	2	2
1607	15	11	3	1	2	2	2	2
2010	11	7	3	8	5	5	7	7
2510	10	6	5	7	5	4	4	5
3115	9	6	5	4	4	5	5	7
4020	8	5	2	3	2	3	3	3

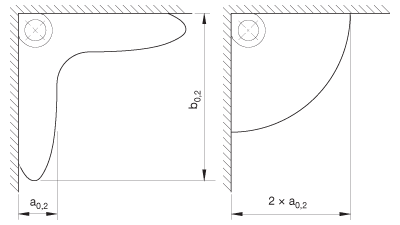

Strefa bliska

szeroki nawiew (ustawienie fabryczne) / wąski nawiew

Korekta strefy bliskiej (a_0.2, b_0.2)

Niedogrzanie Ti - Tr	Maksymalna prędkość [m/s]	Średnia prędkość [m/s]	Współczynnik korygujący
-3 K	0,20	0,10	1,00
	0,25	0,12	0,80
	0,30	0,15	0,70
	0,35	0,17	0,60
	0,40	0,20	0,50
-6 K	0,20	0,10	1,20
	0,25	0,12	1,00
	0,30	0,15	0,80
	0,35	0,17	0,70
	0,40	0,20	0,60
