Nawiewnik perforowany prostokątny CRA
Nawiewnik perforowany prostokątny CRA
Nawiewnik perforowany prostokątny CRA

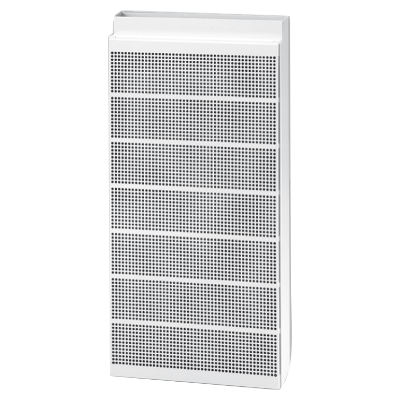

CRA to prostokątny perforowany nawiewnik wyporowy do montażu przy ścianie lub słupie. CRA ma połączenie prostokątne i dlatego ma ograniczoną głębokość, dzięki czemu idealnie nadaje się do montażu w pomieszczeniach, w których wymagany jest dyskretny wygląd. Za perforowaną płytą czołową, CRA jest wyposażony w indywidualnie regulowane dysze, co umożliwia zmianę geometrii strefy bliskiej. Nawiewnik może być obracany i posiada prostokątne przyłącze kanałowe, dzięki czemu można go podłączyć od góry lub od dołu. Kanał przyłączeniowy CRAZ z przyłączem okrągłym jest dostępny jako wyposażenie dodatkowe. Nawiewnik nadaje się do nawiewu dużych ilości umiarkowanie schłodzonego powietrza.
- Nawiewnik nadaje się do nawiewu dużych ilości powietrza.
- Geometria rozpływu strugi w strefie bliskiej może być zmieniana za pomocą regulowanych dysz.
- Przyłącza kanałowe i cokoły mogą być dostarczane jako akcesoria.
Konserwacja
Płyta czołowa może być zdejmowana z nawiewnika, co pozwala na czyszczenie dysz. Widoczne części nawiewnika można przetrzeć wilgotną ściereczką.
Akcesoria
Może być dostarczony z cokołami.
Materiały i wykończenie:
- nawiewnik: stal ocynkowana;
- dysze: czarny plastik;
- płyta frontowa: stal ocynkowana 1,5 mm;
- standardowe wykończenie: malowana proszkowo;
- standardowy kolor: RAL 9010 - biały.
Nawiewnik dostępny jest również w innych kolorach. Prosimy o kontakt z działem sprzedaży Lindab w celu uzyskania dalszych informacji.

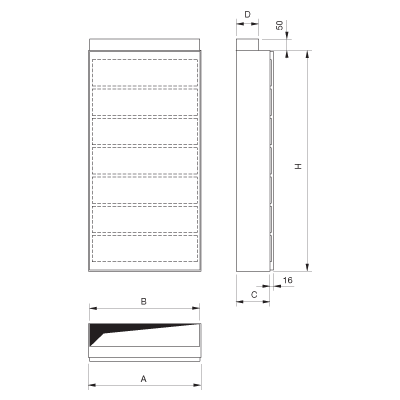

Wymiar | A [mm] |
B [mm] |
C [mm] |
D [mm] |
H [mm] |
Waga [kg] |
3010 | 300 | 278 | 150 | 98 | 980 | 10,0 |
5010 | 500 | 478 | 150 | 98 | 980 | 17,0 |
8010 | 800 | 778 | 150 | 98 | 980 | 27,0 |
8020 | 800 | 778 | 250 | 198 | 2020 | 32,0 |

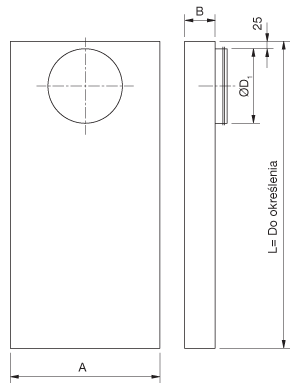

Kanał łączeniowy CRAZ-1
Wymiar | A [mm] |
B [mm] |
øD [mm] |
Waga [kg] |
3010 | 280 | 100 | 200 | 5,0 |
5010 | 480 | 100 | 250 | 7,0 |
8010 | 780 | 100 | 315 | 9,0 |
8020 | 780 | 200 | 400 | 11,0 |

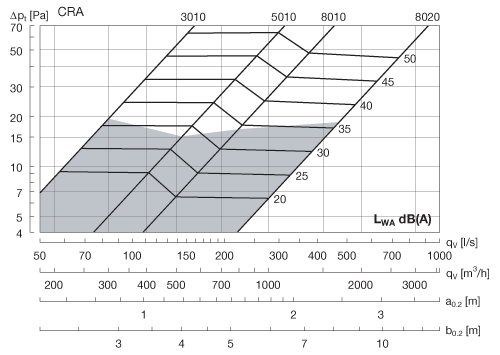

* obszar z szarym tłem - maksymalny rekomendowany przepływ objętościowy
Strefa bliska jest podawana dla chłodzenia -3 K do maksymalnej prędkości granicznej 0,20 m/s.
Przeliczanie na inne prędkości graniczne - patrz tabela korekcji strefy bliskiej odpowiednio dla -3 K i -6 K.
Poziom mocy akustycznej
Poziom mocy akustycznej LW [dB] = LWA + Kok.
Wymiar | Częstotliwość środkowa [Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
3010 | 9 | -1 | 5 | -1 | -11 | -17 | -30 | -41 |
5010 | 7 | 1 | 4 | 0 | -11 | -19 | -32 | -42 |
8010 | 15 | 0 | 4 | 0 | -12 | -20 | -31 | -43 |
8020 | 10 | 4 | 6 | -2 | -11 | -21 | -33 | -39 |
Tłumienie dźwięku
Tłumienie dźwięku ΔL [dB] włącznie z końcowym odbiciem.
Wymiar | Częstotliwość środkowa [Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
3010 | 11 | 7 | 6 | 4 | 2 | 2 | 1 | 2 |
5010 | 10 | 6 | 6 | 4 | 2 | 2 | 1 | 2 |
8010 | 10 | 6 | 4 | 3 | 2 | 1 | 1 | 1 |
8020 | 7 | 4 | 3 | 2 | 1 | 1 | 1 | 1 |

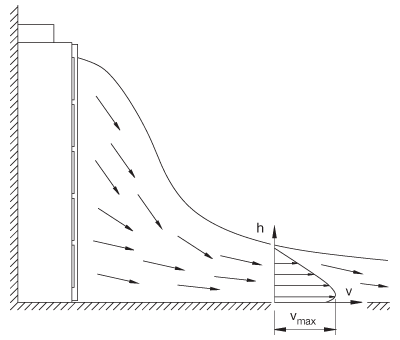

Strefa bliska

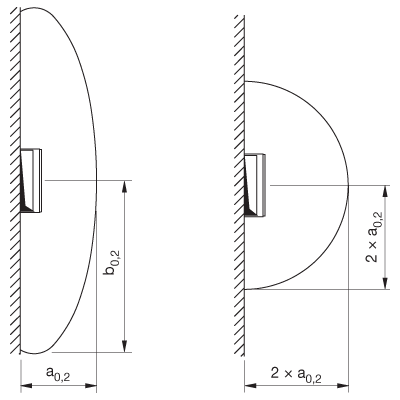

szeroki nawiew (ustawienie fabryczne) / wąski nawiew
Korekta strefy bliskiej (a0.2, b0.2)
Niedogrzanie Ti - Tr |
Maksymalna prędkość [m/s] |
Średnia prędkość [m/s] |
Współczynnik korygujący |
-3 K | 0,20 | 0,10 | 1,00 |
0,25 | 0,12 | 0,80 | |
0,30 | 0,15 | 0,70 | |
0,35 | 0,17 | 0,60 | |
0,40 | 0,20 | 0,50 | |
-6 K | 0,20 | 0,10 | 1,20 |
0,25 | 0,12 | 1,00 | |
0,30 | 0,15 | 0,80 | |
0,35 | 0,17 | 0,70 | |
0,40 | 0,20 | 0,60 |
