Nawiewnik perforowany półokrągły CBA

Opis Wymiary Dane techniczne Pliki do pobrania

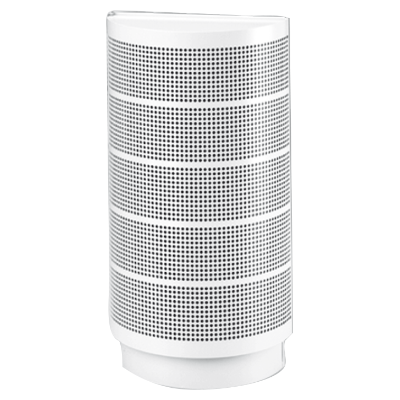

Comdif CBA to półokrągły perforowany nawiewnik wyporowy przeznaczony do montażu przy/na ścianie lub kolumnie. Za perforowaną płytą frontową urządzenia CBA kryją się indywidualnie regulowane dysze, co umożliwia zmianę geometrii przepływu w jego bezpośrednim sąsiedztwie. Nawiewnik posiada przyłącze mufowe i może być obracany, , dzięki czemu może być podłączony od góry lub od dołu. Nawiewnik jest odpowiedni do nawiewania dużych ilości umiarkowanie schłodzonego powietrza.

• Nawiewnik jest przeznaczony do dostarczania dużych ilości powietrza.
• Geometria strumienia w bliskiej strefie nawiewnika może być regulowana za pomocą dysz.
• Cokoły i uchwyty ścienne mogą być dostarczone jako wyposażenie dodatkowe.

Konserwacja

Płytę frontową można zdjąć z nawiewnika, aby umożliwić oczyszczenie dysz. Widoczne części nawiewnika można przetrzeć mokrą szmatką.

Akcesoria

Można zamówić z cokołem.

Materiały i wykończenie:

• nawiewnik: stal ocynkowana;
• dysze: czarne tworzywo;
• kratka wentylacyjna: stal ocynkowana 1 mm;
• standardowe wykończenie: farba proszkowa;
• standardowy kolor: RAL 9003 lub RAL 9010 - biały, połysk 30.

Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji prosimy o kontakt z działem sprzedaży Lindab.

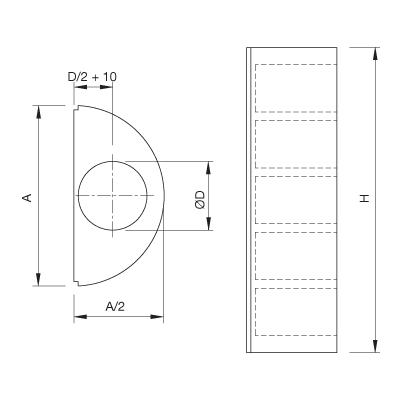

Wymiar	A [mm]	øD [mm]	H [mm]	Waga [kg]
1207	350	125	710	6,5
1607	420	160	710	7,5
2010	500	200	970	13,0
2510	600	250	970	18,0
3115	730	315	1490	35,0
4020	900	400	2010	58,0
5020	1100	500	2010	78,0

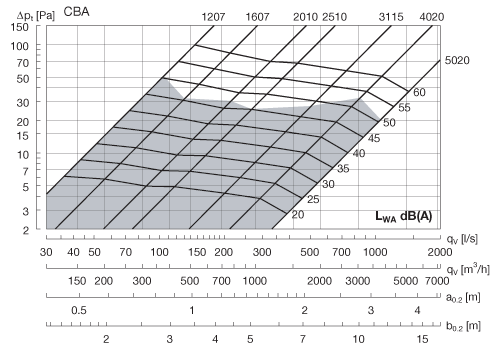

* obszar z szarym tłem - rekomendowany maksymalny przepływ powietrza

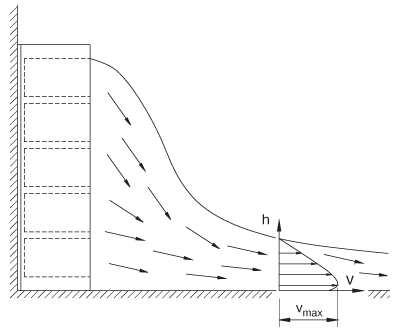

Strefa bliska jest podawana dla chłodzenia -3K do maksymalnej prędkości końcowej 0,20 m/s.
Przeliczanie na inne prędkości końcowe - patrz tabela korekcji strefy bliskiej odpowiednio dla -3 K i -6 K.

Poziom mocy akustycznej

Poziom mocy akustycznej L_W [dB] = L_WA + K_ok.

Wymiar	Częstotliwość środkowa [Hz]
	63	125	250	500	1000	2000	4000	8000
1207	8	-3	0	1	-8	-15	-27	-38
1607	10	-3	3	0	-8	-18	-30	-33
2010	15	-2	3	0	-9	-16	-30	-37
2510	10	-1	4	-1	-9	-16	-29	-41
3115	11	1	4	-1	-8	-17	-30	-42
4020	13	3	4	-1	-9	-17	-30	-43
5020	7	2	2	0	-3	-16	-19	-17

Tłumienie dźwięku

Tłumienie dźwięku ΔL [dB] włącznie z końcowym odbiciem.

Wymiar	Częstotliwość środkowa [Hz]
	63	125	250	500	1000	2000	4000	8000
1207	19	14	5	3	2	1	2	1
1607	16	12	4	1	2	1	2	2
2010	12	8	4	2	3	2	2	2
2510	12	8	5	2	1	1	1	1
3115	11	8	3	2	1	1	2	2
4020	9	6	1	1	1	1	1	1
5020	7	5	0	1	1	1	1	2

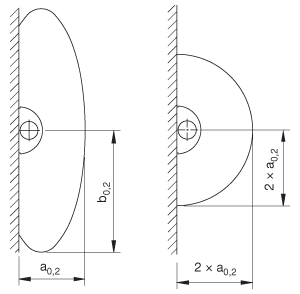

Strefa bliska

szeroki nawiew (ustawienie fabryczne / wąski nawiew

Table 1. Korekta strefy bliskiej (a_0.2, b_0.2)

Niedogrzanie Ti - Tr	Maksymalna prędkość [m/s]	Średnia prędkość [m/s]	Współczynnik korygujący
-3K	0,20	0,10	1,00
	0,25	0,12	0,80
	0,30	0,15	0,70
	0,35	0,17	0,60
	0,40	0,20	0,50
-6K	0,20	0,10	1,20
	0,25	0,12	1,00
	0,30	0,15	0,80
	0,35	0,17	0,70
	0,40	0,20	0,60
