Nawiewnik perforowany półokrągły CHA

Opis Wymiary Dane techniczne Pliki do pobrania

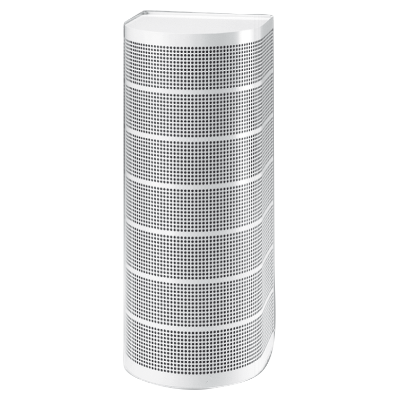

Comdif CHA to półokrągły perforowany nawiewnik wyporowy przeznaczony do montażu przy ścianie lub kolumnie. Za perforowaną płytą frontową urządzenia CHA kryją się indywidualnie regulowane dysze, co umożliwia zmianę geometrii przepływu w jego bezpośrednim sąsiedztwie. Nawiewnik posiada przyłącze mufowe i może być obracany,, dzięki czemu może być podłączony od góry lub od dołu. Nawiewnik jest odpowiedni do nawiewania dużych ilości umiarkowanie schłodzonego powietrza.

• Nawiewnik jest odpowiedni do nawiewania dużych ilości powietrza.
• Geometrię przepływu w bezpośrednim sąsiedztwie urządzenia można zmieniać dzięki regulowanym dyszom.
• Jako akcesoria mogą zostać dostarczone pokrywy kanałów, cokoły i uchwyty ścienne.

Konserwacja

Płytę frontową można zdjąć z nawiewnika, aby umożliwić oczyszczenie dysz. Widoczne części nawiewnika można przetrzeć mokrą szmatką.

Akcesoria

Możliwość dostarczenia wraz z pokrywami kanałów, cokołami i uchwytami ściennymi.

Materiały i wykończenie:

• nawiewnik: stal ocynkowana;
• dysze: czarne tworzywo;
• kratka wentylacyjna: stal ocynkowana 1 mm;
• standardowe wykończenie: farba proszkowa;
• standardowy kolor: RAL 9003 lub RAL 9010 - biały, połysk 30.

Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji prosimy o kontakt z działem sprzedaży Lindab.

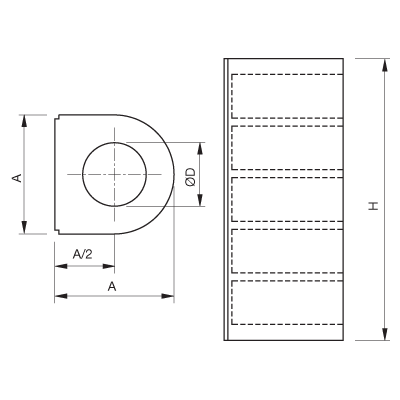

Wymiar	øA [mm]	øD [mm]	H [mm]	Waga [kg]
1207	250	125	710	6,5
1607	300	160	710	7,5
2010	360	200	970	13,0
2510	400	250	970	18,0
3115	520	315	1490	35,0
4020	630	400	2010	58,0
5020	730	500	2010	78,0
6320	830	630	2010	106,0

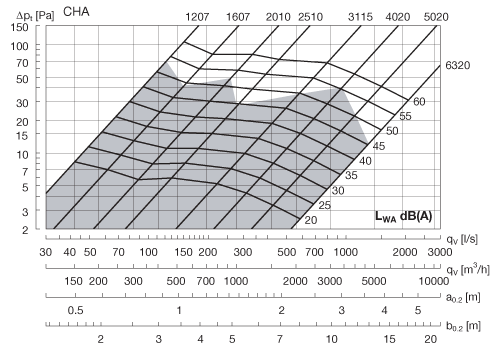

* obszar z szarym tłem - maksymalny rekomendowany przepływ objętościowy

Bliska strefa jest ustawiona w niedogrzaniu przy -3 K do maksymalnej prędkości granicznej 0,20 m/s.
Przeliczanie na inne prędkości graniczne - patrz tabela korekcji strefy bliskiej odpowiednio dla -3 K i -6 K.

Poziom mocy akustycznej

Poziom mocy akustycznej L_W [dB] = L_WA + K_ok.

Wymiar	Częstotliwość środkowa [Hz]
	63	125	250	500	1000	2000	4000	8000
1207	11	-4	2	1	-9	-16	-28	-34
1607	9	-2	3	0	-8	-16	-28	-34
2010	10	-2	4	0	-7	-16	-28	-39
2510	11	0	3	-2	-7	-15	-27	-37
3115	13	1	2	-1	-7	-17	-29	-42
4020	7	3	2	-1	-5	-14	-19	-14
5020	7	3	2	0	-6	-16	-19	-17
6320	7	3	2	0	-6	-16	-29	-17

Tłumienie dźwięku

Tłumienie dźwięku ΔL [dB] włącznie z końcowym odbiciem.

Wymiar	Częstotliwość środkowa [Hz]
	63	125	250	500	1000	2000	4000	8000
1207	19	14	5	3	2	1	2	1
1607	16	12	4	1	2	1	2	2
2010	12	8	4	2	3	2	2	2
2510	12	8	5	2	1	1	1	1
3115	11	8	3	2	1	1	2	2
4020	9	6	1	1	1	1	1	1
5020	7	5	0	1	1	1	1	2
6320	5	3	1	1	0	0	0	1

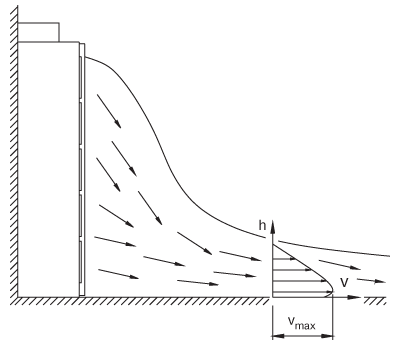

Strefa bliska

szeroki nawiew (ustawienie fabryczne) / wąski nawiew

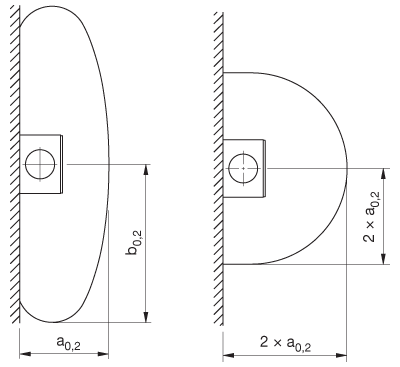

Korekta strefy bliskiej (a_0.2, b_0.2)

Niedogrzanie Ti - Tr	Maksymalna prędkość [m/s]	Średnia prędkość [m/s]	Współczynnik korygujący
-3 K	0,20	0,10	1,00
	0,25	0,12	0,80
	0,30	0,15	0,70
	0,35	0,17	0,60
	0,40	0,20	0,50
-6 K	0,20	0,10	1,20
	0,25	0,12	1,00
	0,30	0,15	0,80
	0,35	0,17	0,70
	0,40	0,20	0,60
