Nawiewnik perforowany prostokątny CEA

Opis Wymiary Dane techniczne Pliki do pobrania

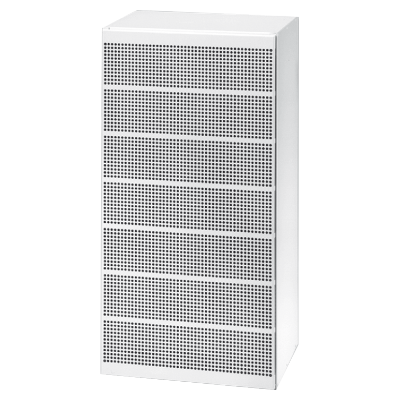

CEA jest prostokątnym perforowanym nawiewnikiem wyporowym przeznaczonym do instalacji przy ścianie lub kolumnie. Za perforowaną płytą frontową, CEA wyposażony jest w indywidualnie regulowane dysze, które pozwalają na zmianę geometrii strumienia w bliskiej strefie. Nawiewnik może być obracany, posiada również podłączenie kanałowe o przekroju okrągłym ( Mufa ), dlatego może być podłączony zarówno od góry jak i od dołu. Nawiewnik jest przystosowany do dostarczania dużych objętości umiarkowanie chłodnego powietrza.

• Nawiewnik jest przeznaczony do dostarczania dużych ilości powietrza.
• Geometria strumienia w bliskiej strefie nawiewnika może być regulowana za pomocą dysz.
• Cokoły i uchwyty ścienne mogą być dostarczone jako wyposażenie dodatkowe.

Konserwacja

Płytę frontową można zdjąć z nawiewnika, aby umożliwić oczyszczenie dysz. Widoczne części nawiewnika można przetrzeć mokrą szmatką.

Akcesoria

Można zamówić z cokołem.

Materiały i wykończenie:

• nawiewnik: stal ocynkowana;
• dysze: czarne tworzywo;
• kratka wentylacyjna: stal ocynkowana 1,5 mm;
• standardowe wykończenie: farba proszkowa;
• standardowy kolor: RAL 9010 - biały, połysk 30.

Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji prosimy o kontakt z działem sprzedaży Lindab.

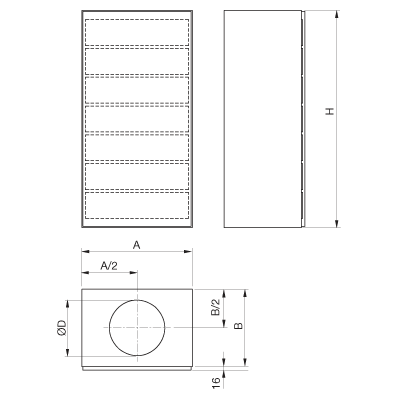

Wymiar	A [mm]	B [mm]	øD [mm]	H [mm]	Waga [kg]
2010	300	300	200	980	12,0
2510	500	350	250	980	24,0
3115	800	500	315	1500	80,0
4015	800	600	400	1500	96,0

* obszar z szarym tłem - maksymalny rekomendowany przepływ objętościowy

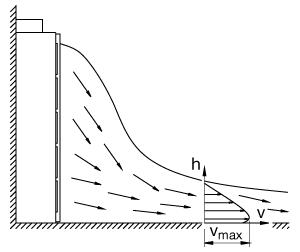

Bliska strefa jest ustawiona w niedogrzaniu przy -3 K do maksymalnej prędkości granicznej 0,20 m/s.
Przeliczanie na inne prędkości graniczne - patrz tabela korekcji strefy bliskiej odpowiednio dla -3 K i -6 K.

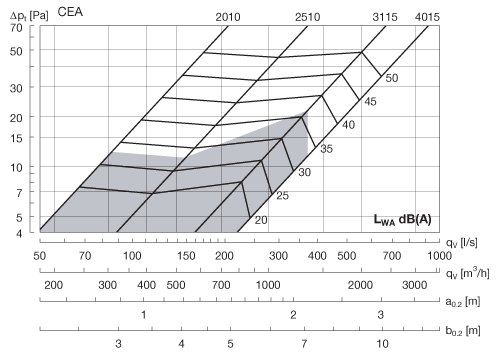

Poziom mocy akustycznej

Poziom mocy akustycznej L_W [dB] = L_WA + K_ok.

Wymiar	Częstotliwość środkowa [Hz]
	63	125	250	500	1000	2000	4000	8000
2010	11	4	4	-4	-8	-14	-25	-37
2510	8	4	2	0	-6	-16	-27	-40
3115	14	6	3	-1	-8	-17	-29	-25
4015	11	3	2	1	-10	-18	-30	-37

Tłumienie dźwięku

Tłumienie dźwięku ΔL [dB] włącznie z końcowym odbiciem.

Wymiar	Częstotliwość środkowa [Hz]
	63	125	250	500	1000	2000	4000	8000
2010	10	6	1	4	5	3	4	4
2510	10	6	6	4	2	2	4	3
3115	9	6	5	3	3	4	4	5
4015	8	5	3	3	2	3	4	4

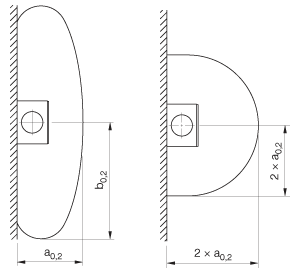

Strefa bliska

szeroki nawiew (ustawienie fabryczne) / wąski nawiew

Korekta strefy bliskiej (a_0.2, b_0.2)

Niedogrzanie Ti - Tr	Maksymalna prędkość [m/s]	Średnia prędkość [m/s]	Współczynnik korygujący
-3 K	0,20	0,10	1,00
	0,25	0,12	0,80
	0,30	0,15	0,70
	0,35	0,17	0,60
	0,40	0,20	0,50
-6 K	0,20	0,10	1,20
	0,25	0,12	1,00
	0,30	0,15	0,80
	0,35	0,17	0,70
	0,40	0,20	0,60
