Tłumik prostokątny kątowy BDLD

Opis Dobór ręczny Dane techniczne Pliki do pobrania

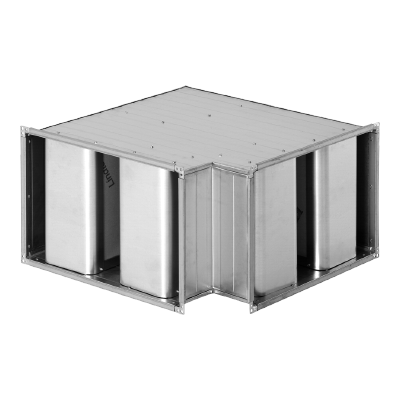

Tłumik BDLD to prostokątny tłumik kątowy o standardowej konstrukcji.
Dostępne rozmiary w przypadku montażu poziomego od (a×b) 400×300 mm do 2400×2400 mm oraz w przypadku montażu pionowego od 400×300 mm do 2000×500 mm.

Konstrukcja

Tłumik BDLD jest zbudowany z trapezowej blachy z przetłoczeniami zapewniającej stabilność i zmniejszającą ryzyko oscylacji na skutek wibracji. Tłumik BDLD został zaprojektowany z myślą o niskim spadku ciśnienia, a poszczególne kombinacje kulis dobrze tłumią dźwięki, szczególnie w niskich częstotliwościach. Materiał izolacyjny został dobrany, aby zapewnić dobre właściwości akustyczne, niską wagę i możliwość czyszczenia. BDLD spełnia wymagania klasy szczelności C i klasy ciśnienia 2 zgodnie z normą EN 1507:2006.
Przebadano zgodnie z normą ISO 7235.
Tłumik BDLD jest wyposażony w ramki łączące typu RJFP lub LS.

Dobór tłumików BDLD

Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.

Akcesoria

Tłumik jest również dostępny z następującymi akcesoriami/opcjami:

• TRA: nieizolowany otwór rewizyjny;
• TRB: pokrywa rewizyjna przeznaczona do izolacji zewnętrznej EI30;*
• TRC: pokrywa rewizyjna przeznaczona do izolacji zewnętrznej EI60;*
• AIA: izolacja ogniochronna 50 mm (uwaga: wymiar a i b zwiększa się o 100 mm);
• AIB: izolacja ogniochronna 100 mm (uwaga: wymiar a i b zwiększa się o 200 mm);
• AIA+TRB: izolacja ogniochronna 50 mm i pokrywa rewizyjna (uwaga: wymiar a i b zwiększa się o 100 mm);
• AIB+TRC: izolacja ogniochronna 100 mm i pokrywa rewizyjna(uwaga: wymiar a i b zwiększa się o 200 mm).

* przy zamawianiu należy podać grubość izolacji.

W przypadku chęci zamówienia specjalnych rozmiarów i materiałów, prosimy o kontakt z Działem Sprzedaży Lindab.

Tłumiki można zaprojektować ręcznie; w celu uzyskania większej liczby kombinacji tłumików i szybszych obliczeń należy użyć narzędzia online LindQST lub DIMsilencer.

A - Należy określić wymiary przyłączy i miejsce instalacji (nawiew/wywiew).

• Szerokość: 800 mm,
• Wysokość: 1000 mm,
• Długość: 150 mm,
• Lokalizacja: wywiew powietrza.

» BDLD-800-1000-150-3008

B - Należy określić poziom mocy akustycznej przed tłumikiem.

Odczytaj wartość tłumienia z tabel.
Oblicz poziom mocy akustycznej za tłumikiem,bez uwzględniania przepływu (bez uwzględniania szumów własnych).

Tłumienie

	63 Hz	125 Hz	250 Hz	500 Hz	1000 Hz	2000 Hz	4000 Hz	8000 Hz	Opór	Szumy własne na wlocie
Poziom mocy akustycznej przed tłumikiem	72	73	73	64	62	59	52	44
Tłumienie z tabeli	3	10	17	17	16	16	17	17	1,8	1,6
Poziom mocy akustycznej za tłumikiem bez uwzględniania szumów własnych	69	63	56	47	46	43	35	27

C - Należy wyznaczyć stratę ciśnienia za pomocą wykresu.

W tym przypadku mamy do czynienia z prostymi kanałami przed i za tłumikiem.

Strata ciśnienia

	Powierzchnia:	0,8 m²	Przepływ powietrza:	400 l/s
Wykres spadku ciśnienia; podaj opór, powierzchnię i prędkość powietrza	Prędkość powietrza:	5 m/s	Strata ciśnienia:	28 Pa
Korekta przy zakłóceniu zgodnie z tabelą	Współczynnik:	1	Strata ciśnienia po korekcie:	28 Pa

D - Należy określić hałas wytwarzany przez tłumik przy obecnym przepływie powietrza (szumy własne).

Oblicz poziom mocy akustycznej za tłumikiem z uwzględnieniem hałasu wytwarzanego przez urządzenie.

Hałas wytwarzany przez urządzenie

	63 Hz	125 Hz	250 Hz	500 Hz	1000 Hz	2000 Hz	4000 Hz	8000 Hz
Wykres "Hałas wytwarzany przez urządzenie"; podaj opór i prędkość powietrza	59	56	49	46	44	40	36	28
Korekta dla powierzchni przekroju poprzecznego brutto	-1	-1	-1	-1	-1	-1	-1	-1
Hałas wytwarzany przez urządzenie	58	55	48	45	43	39	35	27
Poziom mocy akustycznej za tłumikiem	69	64	57	49	48	44	38	30

Logarytmiczne zsumowanie hałasu wytwarzanego przez urządzenie i poziomu mocy akustycznej za tłumikiem bez hałasu wytwarzanego przez urządzenie.

Strata ciśnienia

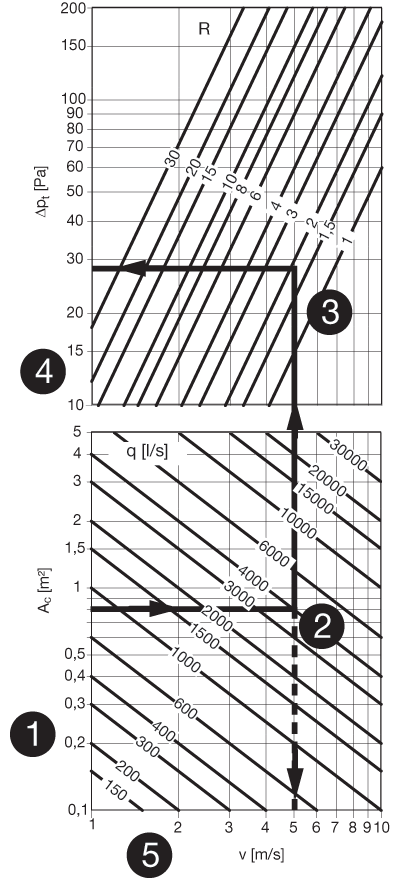

Postępuj zgodnie z poniższymi instrukcjami oraz z wykresem.

• 1: Oblicz powierzchnię przekroju poprzecznego brutto a × b w m².
• 2: Przejdź poziomo na wykresie do wybranego przepływu powietrza, l/s.
• 3: Przejdź do oporu odczytanego z tabel.
• 4: Odczytaj wartość spadku ciśnienia na tłumiku, na prostym przyłączu kanałów przed i za tłumikiem, (korekta spadku ciśnienia równa 1,0). Informacje o innych wariantach przyłączeń można znaleźć w tabeli korekt.
• 5: Odczytaj prędkość przepływu powietrza, której używa się do obliczania hałasu wytwarzanego przez urządzenie.

Aktualna strata ciśnienia = odczytana strata ciśnienia × korekta
D = większa wartość pomiędzy wymiarami a lub b tłumika.

Tabela zawiera wybór najczęstszych przypadków zakłóceń.

Przed tłumikiem				Tłumik	Za tłumikiem
Odległość przed tłumikiem					Odległość za tłumikiem
3xD	2xD	1xD	0xD		0xD	1xD	2xD	3xD	Korekta
Kanał				Tłumik	Kanał				1,0
Kolano				Tłumik	Kanał				1,1
	Kolano			Tłumik	Kanał				1,2
		Kolano		Tłumik	Kanał				1,4
			Kolano	Tłumik	Kanał				1,5
Kanał				Tłumik		Kolano			1,2
Kanał				Tłumik	Kolano				1,3
Kolano				Tłumik		Kolano			1,3
Kolano				Tłumik	Kolano				1,4
	Kolano			Tłumik		Kolano			1,5
	Kolano			Tłumik	Kolano				1,6
		Kolano		Tłumik		Kolano			1,7
		Kolano		Tłumik	Kolano				1,8
			Kolano	Tłumik		Kolano			1,9
			Kolano	Tłumik	Kolano				2,0
			Komora	Tłumik	Odgałęzienie kanału				2,0
Kanał				Tłumik	Komora				3,0
			Komora	Tłumik	Komora				3,5

Sumowanie logarytmiczne

Hałas wytworzony przez urządzenie dla każdego pasma częstotliwości

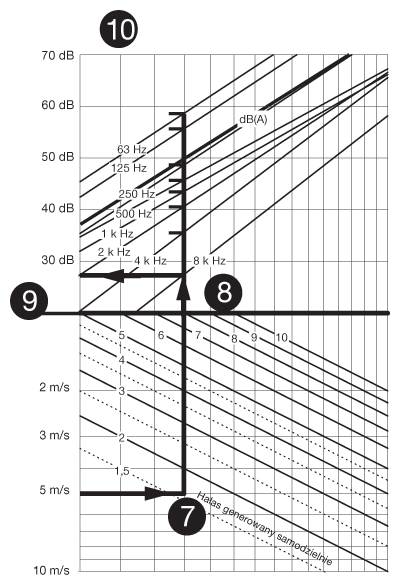

Postępuj zgodnie z poniższymi instrukcjami oraz z wykresem.

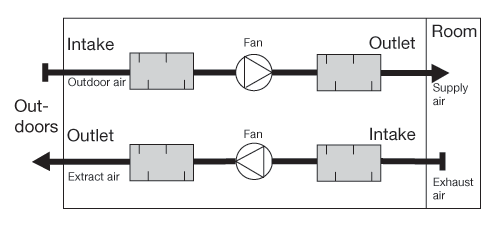

• 6: Na podstawie lokalizacji tłumika należy zdecydować, czy użyć wykresu do wlotu czy wylotu. Jeśli tłumik jest rozpatrywany na nawiewie to należy skorzystać z wykresu do strony wylotu. Jeśli tłumik jest rozpatrywany na wyciągu to należy skorzystać z wykresu do strony wlotu

• 7: Przejdź poziomo do odpowiedniego wykresu, przy aktualnej prędkości powietrza, do poziomu hałasu wytwarzanego przez urządzenie.
• 8: Następnie przejdź pionowo w górę do skrzyżowania linii z różnymi pasmami częstotliwości.
• 9: Odczytaj poziom hałasu wytwarzanego przez urządzenie, przy powierzchni przekroju poprzecznego brutto 1 m², dla każdego pasma częstotliwości.. W przykładzie pokazano tylko odczyt dla częstotliwości 8000 Hz.
• 10: Dodaj lub odejmij poprawkę na aktualną wartość powierzchni przekroju poprzecznego brutto.

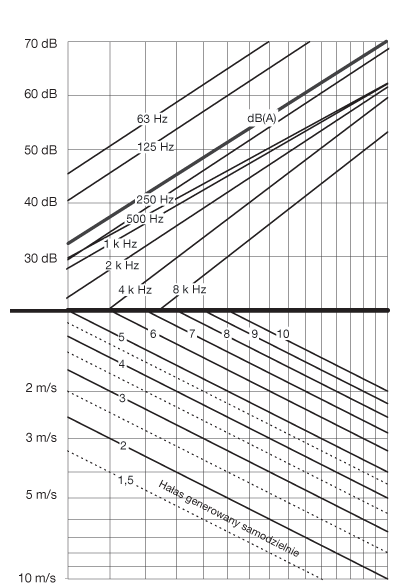

Hałas wytwarzany przez urządzenie na wlocie / Hałas wytwarzany przez urządzenie na wylocie

Poziom mocy akustycznej za tłumikiem

Poziom mocy akustycznej za tłumikiem można obliczyć dla wszystkich częstotliwości poprzez logarytmiczne zsumowanie:
"Hałasu wytwarzanego przez urządzenie (szumy własne)" i "Poziomu mocy akustycznej przed tłumikiem minus wartość tłumienia".

Na przedstawionym przykładzie podano częstotliwość 8000 Hz:

Hałas wytwarzany przez urządzenie = 28 dB - 1 dB = 27dB
Poziom mocy akustycznej przed tłumikiem - tłumienie: 44 dB - 17 dB = 27dB
Suma logarytmiczna 27 i 27 = 30 dB

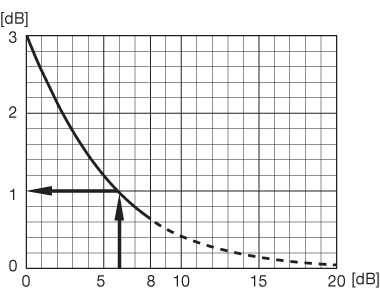

Odczytaj sumę logarytmiczną z wykresu.

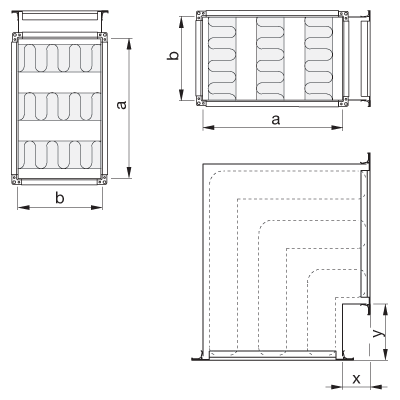

øa [mm]	Kod	Długość odgałęzień (x+y)/2 [mm]	Opór [mm]	Hałas wytwarzany przez urządzenie Wlot/wylot	Tłumienie / częstotliwość [dB]
					63	125	250	500	1000	2000	4000	8000
400	3006	150	3,3	2,0	1	6	16	17	17	14	13	15
400	3009	150	3,3	2,0	1	7	12	12	13	12	11	12
400	3010	150	7,1	2,7	1	8	14	14	14	13	12	13
400	3006	300	3,6	2,0	1	8	20	23	25	20	17	17
400	3009	300	3,4	2,0	1	8	15	16	17	14	13	13
400	3010	300	7,4	2,7	2	10	18	19	20	16	14	15
400	3006	450	3,8	2,0	1	9	23	29	34	26	21	20
400	3009	450	3,5	2,0	2	10	19	20	22	17	14	14
400	3010	450	7,6	2,7	2	12	22	24	26	20	17	16
500	3006	150	2,0	1,7	1	7	15	15	15	14	13	14
500	3007	150	6,0	2,5	2	8	21	22	20	17	17	19
500	3014	150	12,4	3,3	2	11	15	15	15	14	13	14
500	3006	300	2,1	1,7	1	8	18	19	21	18	16	16
500	3007	300	6,7	2,5	2	10	25	29	31	27	23	23
500	3014	300	12,8	3,3	3	13	20	21	21	18	16	16
500	3006	450	2,2	1,7	2	9	20	24	27	22	18	18
500	3007	450	7,5	2,5	3	12	29	35	42	36	29	27
500	3014	450	13,2	3,3	4	16	25	26	27	22	18	18
600	3006	150	1,5	1,5	2	7	14	14	14	14	14	14
600	3007	150	3,3	2,0	2	9	19	19	18	16	17	18
600	3008	150	9,6	3,0	3	11	26	27	24	20	20	22
600	3006	300	1,5	1,5	2	8	17	17	18	16	15	16
600	3007	300	3,6	2,0	2	10	23	25	27	23	20	21
600	3008	300	11,1	3,0	4	13	30	34	34	29	26	27
600	3006	450	1,6	1,5	2	9	19	21	23	19	17	17
600	3007	450	3,8	2,0	3	12	26	31	36	29	24	23
600	3008	450	12,7	3,0	4	15	34	40	45	39	33	31
700	3008	150	2,3	1,8	3	9	18	18	17	16	16	18
700	3011	150	8,0	2,8	4	12	22	22	20	18	19	20
700	3012	150	5,0	2,3	3	11	17	17	16	16	16	17
700	3008	300	2,4	1,8	3	11	21	22	23	21	19	20
700	3011	300	8,7	2,8	4	14	27	29	31	26	23	24
700	3012	300	5,2	2,3	4	13	21	22	22	20	18	19
700	3008	450	2,5	1,8	3	12	24	27	30	25	22	22
700	3011	450	9,4	2,8	5	16	31	36	41	34	28	27
700	3012	450	5,4	2,3	4	15	25	27	28	24	21	20
800	3008	150	1,8	1,6	3	10	17	17	16	16	17	17
800	3009	150	3,3	2,0	4	11	22	21	19	19	19	21
800	3012	150	4,7	2,3	4	12	20	20	18	18	18	20
800	3015	150	19,2	4,0	6	16	26	26	23	21	22	23
800	3008	300	1,8	1,6	3	11	20	21	21	20	19	19
800	3009	300	3,6	2,0	4	13	25	27	28	25	23	23
800	3012	300	5,0	2,3	4	14	24	26	26	23	22	22
800	3015	300	21,1	4,0	7	19	31	34	33	30	27	28
800	3008	450	1,9	1,6	3	12	23	25	27	23	21	20
800	3009	450	3,8	2,0	4	14	28	33	37	31	27	26
800	3012	450	5,3	2,3	5	16	28	31	33	28	25	24
800	3015	450	22,9	4,0	8	21	37	41	44	40	33	32
900	3008	150	1,5	1,5	3	10	17	16	15	16	17	17
900	3010	150	4,5	2,3	5	13	25	25	22	21	22	23
900	3011	150	9,6	3,0	7	15	30	31	26	23	25	27
900	3013	150	3,3	2,0	5	13	19	18	17	17	18	19
900	3008	300	1,5	1,5	3	11	19	19	20	19	18	19
900	3010	300	5,0	2,3	5	15	29	31	32	29	27	27
900	3011	300	11,1	3,0	7	17	34	38	37	33	31	32
900	3013	300	3,5	2,0	5	14	22	23	23	21	21	21
900	3008	450	1,6	1,5	3	12	22	23	24	22	20	20
900	3010	450	5,5	2,3	6	16	33	38	43	37	31	31
900	3011	450	12,7	3,0	7	19	38	44	47	42	37	36
900	3013	450	3,6	2,0	5	16	26	28	29	25	23	23
1000	3009	150	2,0	1,7	5	12	20	19	18	18	19	20
1000	3010	150	3,3	2,0	6	13	24	23	20	20	21	23
1000	3011	150	6,0	2,5	7	15	28	28	24	23	24	26
1000	3014	150	19,2	4,0	9	18	32	32	27	24	26	29
1000	3009	300	2,1	1,7	5	13	23	23	23	22	22	22
1000	3010	300	3,6	2,0	6	15	27	29	29	27	25	26
1000	3011	300	6,7	2,5	7	16	32	35	35	32	30	30
1000	3014	300	22,0	4,0	10	21	37	39	37	34	32	33
1000	3009	450	2,2	1,7	5	14	25	27	29	26	24	24
1000	3010	450	3,8	2,0	6	16	31	35	38	33	29	28
1000	3011	450	7,5	2,5	7	18	36	41	45	42	36	35
1000	3014	450	24,8	4,0	10	24	42	46	48	43	39	38
1200	3010	150	1,5	1,5	6	13	19	17	17	18	19	20
1200	3011	150	2,1	1,7	7	14	22	21	19	20	21	22
1200	3012	150	3,3	2,0	8	15	26	24	21	22	24	25
1200	3014	150	9,6	3,0	11	18	34	34	28	26	29	31
1200	3018	150	19,2	4,0	12	21	34	34	28	26	29	31
1200	3010	300	1,5	1,5	6	14	21	21	21	21	21	21
1200	3011	300	2,3	1,7	7	15	25	25	25	24	24	24
1200	3012	300	3,6	2,0	8	17	29	30	30	28	27	28
1200	3014	300	11,1	3,0	11	20	38	41	38	36	35	36
1200	3018	300	22,0	4,0	13	24	39	41	38	36	35	36
1200	3010	450	1,6	1,5	6	15	24	24	25	24	23	22
1200	3011	450	2,4	1,7	7	16	28	30	31	29	27	26
1200	3012	450	3,8	2,0	8	18	32	36	39	34	31	31
1200	3014	450	12,7	3,0	11	22	42	47	49	45	41	40
1200	3018	450	24,8	4,0	14	27	44	48	49	45	41	40
1400	3012	150	1,6	1,6	8	15	21	19	18	20	22	22
1400	3013	150	2,3	1,8	9	16	24	22	20	22	23	25
1400	3014	150	3,3	2,0	10	17	27	26	22	23	26	27
1400	3015	150	5,0	2,3	12	19	31	30	25	25	28	30
1400	3016	150	8,0	2,8	13	20	35	34	28	27	30	33
1400	3020	150	19,2	4,0	16	24	36	36	29	28	31	34
1400	3022	150	5,0	2,3	11	20	23	21	19	21	23	24
1400	3012	300	1,7	1,6	8	16	24	23	23	23	23	24
1400	3013	300	2,4	1,8	9	17	27	27	26	26	26	27
1400	3014	300	3,6	2,0	10	19	31	32	31	30	29	30
1400	3015	300	5,5	2,3	12	20	35	36	35	34	33	33
1400	3016	300	9,2	2,8	14	22	39	41	38	37	36	37
1400	3020	300	22,0	4,0	17	27	41	43	39	38	37	38
1400	3022	300	5,2	2,3	11	22	27	26	25	25	25	25
1400	3012	450	1,8	1,6	8	17	26	27	27	26	25	25
1400	3013	450	2,5	1,8	9	19	30	32	33	31	29	29
1400	3014	450	3,8	2,0	10	20	34	38	39	36	33	32
1400	3015	450	6,1	2,3	12	22	39	42	46	42	38	37
1400	3016	450	10,4	2,8	14	24	43	47	49	46	42	41
1400	3020	450	24,8	4,0	17	29	46	50	50	47	44	43
1400	3022	450	5,4	2,3	11	24	31	31	31	29	28	27
1600	3013	150	1,8	1,6	9	16	23	20	19	21	23	24
1600	3015	150	3,3	2,0	11	18	28	26	22	24	26	28
1600	3016	150	4,7	2,3	13	20	31	30	25	26	28	30
1600	3017	150	7,1	2,7	14	21	35	34	27	28	31	33
1600	3023	150	3,3	2,0	10	20	21	19	17	20	22	22
1600	3025	150	19,2	4,0	17	26	33	32	26	27	30	32
1600	3013	300	1,8	1,6	9	17	25	24	24	24	25	25
1600	3015	300	3,6	2,0	12	20	31	32	31	30	30	31
1600	3016	300	5,2	2,3	13	21	35	36	35	34	33	34
1600	3017	300	8,0	2,7	15	23	39	40	38	37	36	37
1600	3023	300	3,4	2,0	11	21	24	23	22	23	23	23
1600	3025	300	21,1	4,0	18	29	39	40	37	36	36	36
1600	3013	450	1,9	1,6	9	18	28	28	29	28	27	27
1600	3015	450	3,8	2,0	12	21	35	38	40	36	34	33
1600	3016	450	5,7	2,3	13	23	39	43	46	42	38	38
1600	3017	450	9,0	2,7	15	25	43	47	49	46	42	42
1600	3023	450	3,5	2,0	11	23	27	27	26	26	25	25
1600	3025	450	22,9	4,0	19	32	45	47	48	46	41	40
1800	3014	150	1,9	1,6	9	16	23	21	19	21	23	24
1800	3016	150	3,3	2,0	11	18	28	26	22	24	26	28
1800	3019	150	9,6	3,0	16	22	37	37	29	29	32	35
1800	3026	150	4,5	2,3	12	21	23	21	19	21	23	24
1800	3027	150	9,6	3,0	14	23	28	26	22	24	26	28
1800	3030	150	11,8	3,3	15	25	27	25	22	23	26	27
1800	3014	300	2,0	1,6	9	17	26	25	25	25	25	26
1800	3016	300	3,6	2,0	12	20	31	32	31	30	30	31
1800	3019	300	11,1	3,0	16	24	41	43	40	38	38	39
1800	3026	300	4,7	2,3	12	23	27	26	24	25	25	26
1800	3027	300	10,1	3,0	15	26	33	33	31	30	30	31
1800	3030	300	12,5	3,3	16	27	32	32	30	29	29	30
1800	3014	450	2,1	1,6	9	19	28	29	30	29	28	27
1800	3016	450	3,8	2,0	12	21	35	38	40	36	34	33
1800	3019	450	12,7	3,0	16	26	46	50	50	48	45	44
1800	3026	450	4,9	2,3	12	24	30	30	30	28	28	27
1800	3027	450	10,7	3,0	16	28	38	40	40	36	34	33
1800	3030	450	13,1	3,3	16	30	37	38	37	35	33	32
2000	3016	150	2,0	1,7	9	17	24	22	19	22	24	24
2000	3018	150	3,3	2,0	11	18	28	26	22	24	26	28
2000	3019	150	4,4	2,2	13	19	30	29	24	25	28	30
2000	3020	150	6,0	2,5	14	20	33	32	26	27	30	32
2000	3021	150	8,4	2,9	15	22	36	36	28	28	32	34
2000	3026	150	19,2	4,0	18	25	37	37	29	29	32	35
2000	3029	150	12,4	3,3	16	24	30	28	24	25	28	29
2000	3016	300	2,1	1,7	9	18	26	26	25	25	26	26
2000	3018	300	3,6	2,0	12	20	31	32	31	30	30	31
2000	3019	300	4,8	2,2	13	21	34	35	35	33	33	33
2000	3020	300	6,7	2,5	14	22	37	39	37	36	36	36
2000	3021	300	9,7	2,9	15	24	40	42	39	38	38	38
2000	3026	300	22,0	4,0	19	28	42	44	40	38	38	39
2000	3029	300	13,3	3,3	16	27	35	36	34	32	32	33
2000	3016	450	2,2	1,7	10	19	29	30	31	29	28	28
2000	3018	450	3,8	2,0	12	21	35	38	40	36	34	33
2000	3019	450	5,3	2,2	13	23	38	42	46	41	37	37
2000	3020	450	7,5	2,5	14	24	41	45	48	46	41	40
2000	3021	450	11,0	2,9	16	25	44	49	50	47	44	43
2000	3026	450	24,8	4,0	19	31	47	51	50	48	45	44
2000	3029	450	14,2	3,3	17	29	41	43	44	40	37	36

Karta katalogowa produktu:

Cenniki:

Regulaminy:

Broszury i ulotki:

Certyfikaty i atesty:
