Produkt marki Direct Vent

Zastosowanie:

  • tłumienie hałasu w instalacjach kanałów wentylacji i klimatyzacji.

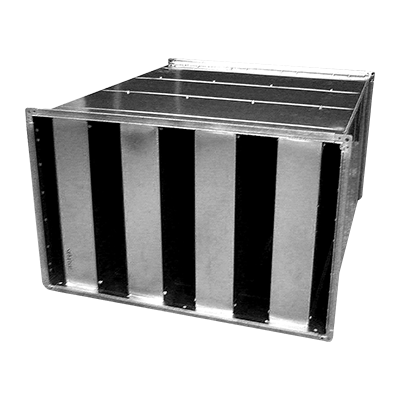

Konstrukcja:

Obudowa zewnętrzna wykonana jest z blachy stalowej ocynkowanej. Ramki przyłączeniowe wykonane są z profili kanałowych DW oraz narożników H. Dzięki temu tłumik posiada odpowiednią sztywność i można go w prosty sposób wbudować w instalację kanałową. Ramy kulis tłumiących wykonane są z blachy stalowej ocynkowanej oraz są wypełnione materiałem pochłaniającym dźwięki - wełną mineralną. Tkanina z włókna szklanego, która pokrywa szczelnie kulisy od strony zewnętrznej zapobiega przedostawaniu się wełny do instalacji kanałowej. Zastosowanie wysokiej jakości materiałów tłumiących oraz odpowiedni montaż produktu gwarantuje uzyskanie wysokich parametrów tłumienia.

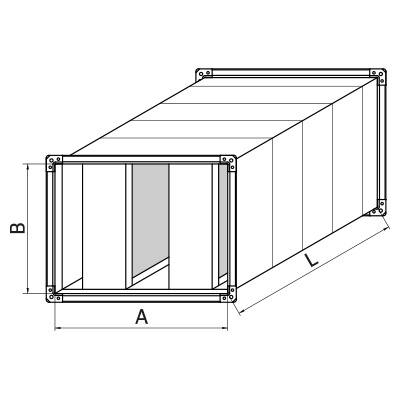

Standardowe wymiary:

  • wysokość B: 300, 450, 600 i 900 mm;
  • długość L: 600, 1000 i 1250 mm.

Tłumiki posiadają badania akustyczne wg normy ISO 7235.

Istnieje możliwość wykonania tłumików o indywidualnych wymiarach.

Kulisy

W zależności od szerokości A, ilość kulis D przedstawia się następująco:

Kulisa 100 mm:

A [mm] 200 300-500 550-700 750-900 950-1100 1150-1300 1350-1500
Ilość kulis 1 2 3 4 5 6 7

Kulisa 200 mm:

A [mm] 200 300-450 500-700 750-1000 1050-1300 1350-1500
Ilość kulis x 1 2 3 4 5

Profile i narożniki

A lub B [mm] Profil Narożnik
≤ 1000 DW-20 H-20
1001-2500 DW-30 H-30
