Jednostka wywiewna EXAD

Opis Wymiary i dane techniczne Pliki do pobrania

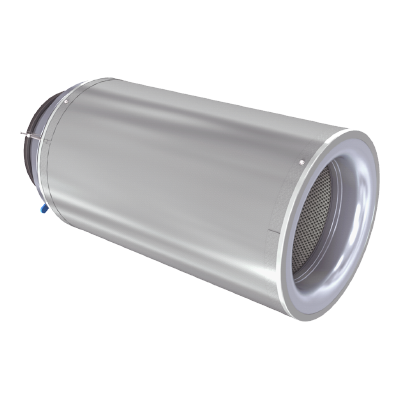

EXAD składa się z króćca wlotowego, tłumika z izolacją poliestrową Acutec® i przepustnicy DIRU. Dostępne rozmiary to ø250, ø315 i ø400 mm.
EXAD to urządzenie przeznaczone do nawiewu dużych ilości powietrza w granicach 50 - 600 l/s, szczególnie przydatne w przemyśle, halach sportowych i wystawowych, centrach handlowych itp.

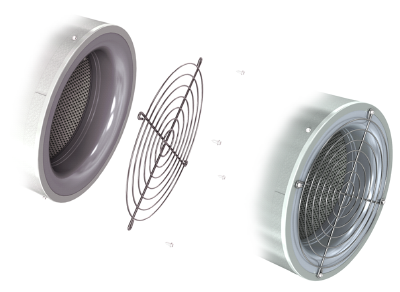

Siatka ochronna stanowi wyposażenie dodatkowe.

Materiał i wykończenie powierzchni:

jednostka EXAD jest produkowana z blachy ocynkowanej.
malowane wykończenie dostępne jest na życzenie.

Konserwacja

Jednostkę EXAD można czyścić w taki sam sposób, jak instalację wentylacji, czyli za pomocą nylonowej szczotki. Części zewnętrzne należy przecierać wilgotną ściereczką.

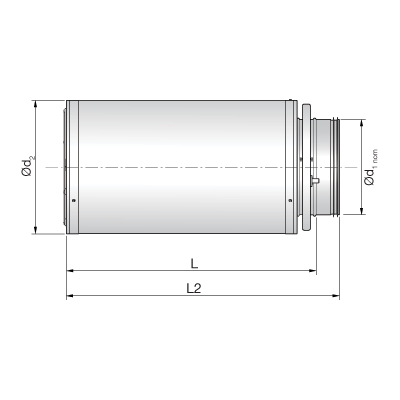

ød₁ [mm]	l [mm]	ød₂ [mm]	Grubość izolacji [mm]	m [kg]	Tłumienie [dB] w częstotliwości [Hz]
ød₁ [mm]	l [mm]	ød₂ [mm]	Grubość izolacji [mm]	m [kg]	63	125	250	500	1000	2000	4000	8000
250	712	357	50	9,7	15	20	14	21	16	18	14	12
315	713	422	50	11,6	9	14	11	13	15	16	12	13
400	720	565	80	17,7	11	10	12	12	14	12	14	13

Tłumienie własne urządzenia pomiędzy przewodem a pomieszczeniem z uwzględnieniem odbicia końcowego.

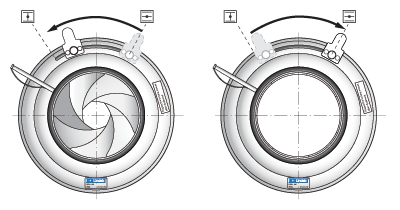

Przepustnica DIRU

Jednostki EXAD są wyposażone w przepustnicę DIRU. Przepustnica DIRU posiada uchwyt do regulacji przepływu powietrza oraz przewody impulsowe do pomiaru przepływu powietrza. Informacje na temat równoważenia znajdują się w instrukcji montażu przepustnic (DIRU).
