Tłumik okrągły prosty SLGPU (z wkładką)

Opis Wymiary i dane techniczne Pliki do pobrania

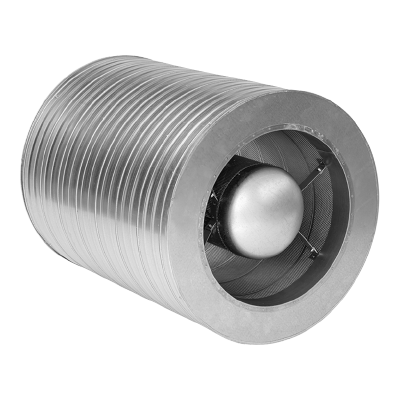

SLGPU 100 to okrągły tłumik prosty z dodatkowym rdzeniem tłumiącym.

Nominalna grubość izolacji wynosi 100 mm. Zapewnia to bardzo dobrą skuteczność tłumienia w całym zakresie częstotliwości. Stosowany jest wtedy, gdy wymagania akustyczne przekraczają możliwości SLGU. Szczególnie nadaje się do stosowania przy większych średnicach.

Materiałem tłumiącym jest wełna mineralna. SLGPU są wykonane z zewnętrznej rury ze szwem spiralnym i rury wewnętrznej z perforowanej blachy, która jest odporne na czyszczenie mechaniczne, a jednocześnie nie wpływa na tłumienie końcowe. Przestrzeń między nimi wypełnia się wełną mineralną, a między rurą wewnętrzną i materiałem tłumiącym umieszcza się warstwę włókniny, aby zapobiec przedostawaniu się fragmentów izolacji do instalacji. Tłumik można czyścić za pomocą obrotowych szczotek nylonowych, odkurzacza lub wilgotnej szmatki.

Dane techniczne dotyczące tłumienia, spadku ciśnienia i hałasu wytwarzanego przez urządzenie na podstawie badań przeprowadzonych zgodnie z normą ISO 7235.

W przypadku chęci zakupu materiałów i rozmiarów specjalnych prosimy o kontakt z działem sprzedaży Lindab.

Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.

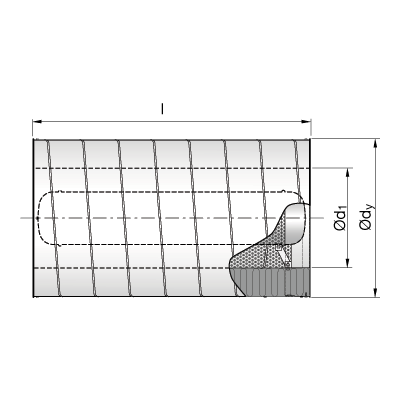

ød1 [mm]	l [mm]	ødy [mm]	m [kg]	Tłumienie [dB] w częstotliwości [Hz]
				63	125	250	500	1000	2000	4000	8000
315	600	510	17	2	5	11	22	31	35	26	18
315	900	510	23	3	7	15	29	40	44	34	23
315	1200	510	29	3	8	19	36	46	50	39	26
400	600	625	21	2	4	11	21	28	31	23	15
400	900	625	28	3	6	16	30	37	40	30	19
400	1200	625	36	3	7	19	35	37	40	33	22
400	1500	625	44	3	9	22	43	44	44	39	25
500	600	735	25	1	3	8	18	25	26	20	10
500	900	735	34	2	5	14	27	33	35	24	14
500	1200	735	44	3	6	17	31	37	41	28	17
500	1500	735	54	3	7	20	35	39	43	31	20
630	600	880	44	1	3	8	17	20	17	15	8
630	900	880	44	2	4	12	20	30	24	19	9
630	1200	880	56	2	5	14	23	37	30	21	12
630	1500	880	68	2	6	17	26	42	35	22	13
710	710	930	44	1	3	10	12	14	12	9	9
710	900	930	55	2	4	13	16	21	15	11	11
710	1200	930	69	2	5	14	19	25	17	12	12
710	1420	930	77	3	6	15	21	28	19	13	13
800	900	1030	57	3	6	13	20	26	20	15	12
800	1200	1030	74	3	7	15	25	31	22	17	13
800	1500	1030	85	4	8	19	31	37	27	19	15
900	900	1150	63	2	4	10	20	21	17	13	13
900	1200	1150	80	3	5	13	25	25	19	14	13
900	1500	1150	89	3	6	16	31	30	21	16	14
900	1800	1150	114	3	7	19	36	34	23	17	14
1000	900	1280	69	2	4	11	23	20	14	12	12
1000	1200	1280	90	2	5	13	26	23	16	13	13
1000	1500	1280	109	3	6	16	31	27	18	15	15
1000	1800	1280	126	3	7	20	38	34	22	17	17
1250	1200	1530	140	2	4	12	21	17	14	11	10
1250	1500	1530	197	3	5	14	24	20	16	12	11
1250	1800	1530	236	3	7	18	30	25	18	13	11
1250	2400	1530	249	3	8	22	36	30	21	14	12

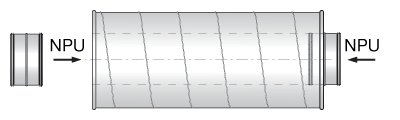

Wymiar 315 dostarczany jest z zainstalowanymi nyplami typu NPU.
Wymiary 400-1250 dostarczane są z dwoma oddzielnymi nyplami typu NPU.

Strata ciśnienia:

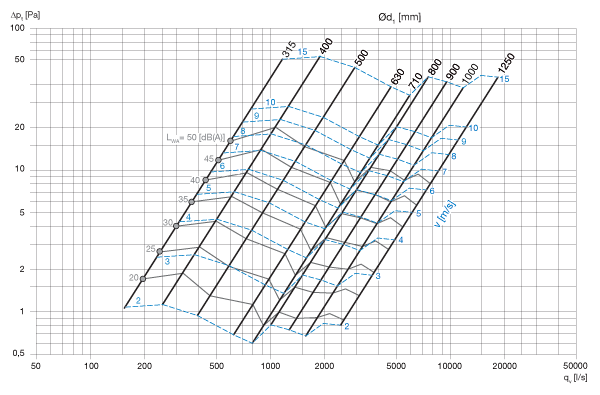

SLGPU, grubość izolacji 100 mm, wariant krótki:

• ød₁: 315 - 500 mm, L = 600 mm
• ød₁: 630 - 1000 mm, L = 900 mm
• ød₁: 1250 mm, L = 1200 mm

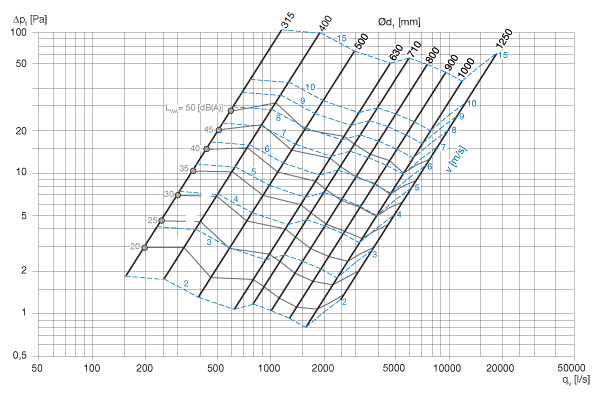

SLGPU, grubość izolacji 100 mm, wariant długi:

• ød₁: 315 - 710 mm, L = 1200 mm
• ød₁: 800 mm, L = 1500 mm
• ød₁: 900 - 1000 mm, L = 1800 mm;
• ød₁: 1250 mm, L = 2400 mm
