Tłumik okrągły prosty PVAP 150 (z rdzeniem)

Opis Wymiary i dane techniczne Pliki do pobrania

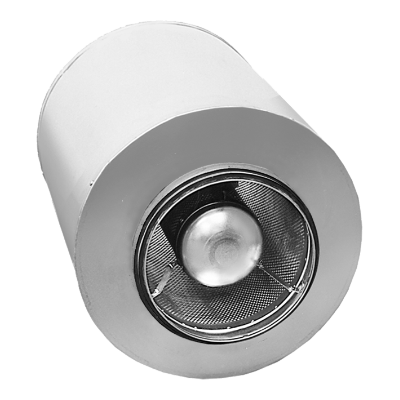

PVAP to okrągły tłumik prosty z dodatkowym rdzeniem tłumiącym.

Nominalna grubość izolacji wynosi 50 mm.

Materiałem tłumiącym jest wełna mineralna. PVAP są wykonane z ocynkowanej blachy stalowej, natomiast rura wewnętrzna z perforowanej blachy stalowej, która jest odporna na czyszczenie mechaniczne, a jednocześnie nie wpływa na tłumienie końcowe. Przestrzeń między nimi wypełnia się wełną mineralną, a między rurą wewnętrzną i materiałem tłumiącym umieszcza się warstwę włókniny, aby zapobiec przedostawaniu się fragmentów izolacji do instalacji. Tłumik PVAP posiada dodatkowy rdzeń, który poprawia parametry akustyczne tłumika przy nieco zwiększonym spadku ciśnienia w stosunku do wersji bez rdzenia. Tłumik można czyścić za pomocą obrotowych szczotek nylonowych, odkurzacza lub wilgotnej szmatki.

Przebadany zgodnie z normą ISO 7235.

Spełnia wymagania klasy szczelności C.

Specjalne materiały, rozmiary i kołnierze dostępne są na zamówienie. Prosimy o kontakt z działem sprzedaży Lindab.

Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.

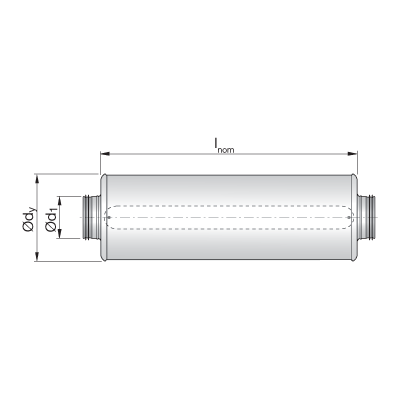

ød1 nom nom	lnom [mm]	ødy [mm]	m [kg]	Tłumienie [dB] w częstotliwości [Hz]
				63	125	250	500	1000	2000	4000	8000
1400	1000	1707	218	2	4	11	14	15	11	9	8
1400	1200	1707	242	3	5	13	16	18	12	9	8
1400	1400	1707	265	3	6	15	19	20	13	10	9
1400	1500	1707	277	3	7	16	20	21	14	11	10
1400	2000	1707	335	4	10	21	27	27	17	12	11
1400	2500	1707	393	5	12	26	33	33	20	14	13
1400	2800	1707	428	5	14	29	37	37	22	15	14
1600	1000	1907	285	2	4	10	13	11	9	7	6
1600	1200	1907	315	2	5	11	15	13	10	7	6
1600	1500	1907	360	2	6	13	17	15	11	8	7
1600	1600	1907	375	2	6	14	18	16	11	8	7
1600	2000	1907	435	2	7	17	22	19	13	9	8
1600	2500	1907	509	3	9	20	26	23	14	10	9
1600	3200	1907	614	3	11	25	32	29	17	12	10

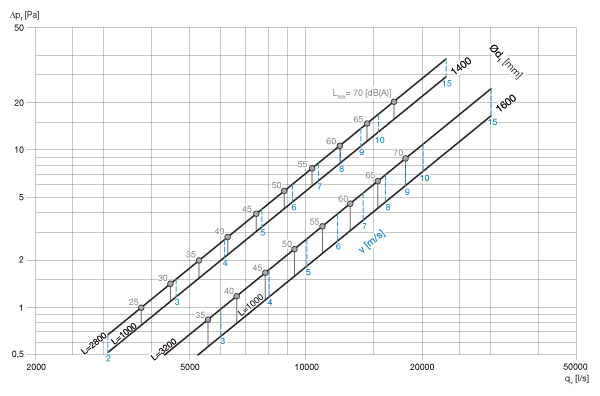

Strata ciśnienia:
