Tłumik okrągły prosty PVD 50
Tłumik okrągły prosty PVD 50
Tłumik okrągły prosty PVD 50
![Okrągłe > Tłumik okrągły prosty PVD 50 Okrągłe > Tłumik okrągły prosty PVD 50](/pliki/katalog/produkty/1410/s/pvd50.png)
![Okrągłe > Tłumik okrągły prosty PVD 50 Okrągłe > Tłumik okrągły prosty PVD 50](/pliki/katalog/produkty/1410/s/pvd-wymiary.png)
![Produkt marki Lindab Produkt marki Lindab](/pliki/marki/6/6m.png)

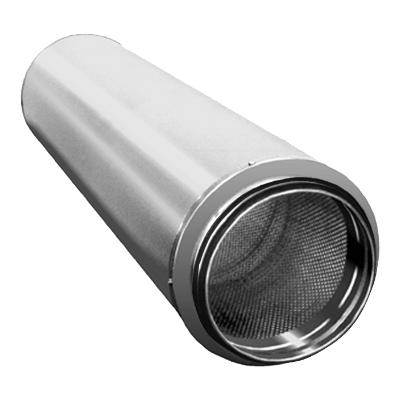

PVD to okrągły tłumik prosty.
Nominalna grubość izolacji wynosi 50 mm.
Materiałem tłumiącym jest poliester Acutec®. PVD są wykonane z ocynkowanej blachy stalowej. PVD 50 jest dostępny w dwóch różnych wersjach:
- 1: materiał tłumiący pokryty blachą perforowaną;
- 7: materiał tłumiący pokryty powłoką z włókna poliestrowego.
Wersja 1 PVD posiada rurę wewnętrzną wykonaną z blachy stalowej z niewielką perforacją, która jest odporna na czyszczenie mechaniczne, a jednocześnie nie wpływa na tłumienie końcowe. Tłumik można czyścić za pomocą obrotowych szczotek nylonowych, odkurzacza lub wilgotnej szmatki.
Przebadany zgodnie z normą ISO 7235.
Spełnia wymagania klasy szczelności C.
Specjalne materiały, rozmiary i kołnierze dostępne są na zamówienie. Prosimy o kontakt z działem sprzedaży Lindab.
Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.
Wersja 1:

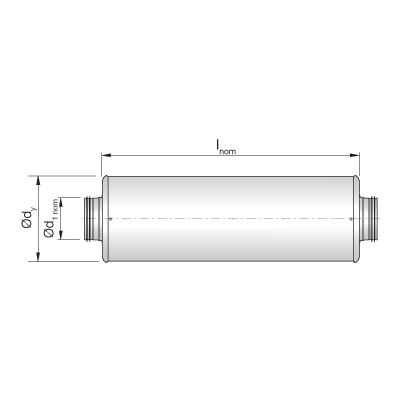

ød1 nom |
l [mm] |
ødy [mm] |
m [kg] |
Tłumienie [dB] w częstotliwości [Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
100 | 300 | 197 | 1,9 | 1 | 3 | 7 | 10 | 17 | 21 | 11 | 11 |
100 | 600 | 197 | 3,2 | 2 | 7 | 11 | 16 | 26 | 34 | 21 | 16 |
100 | 900 | 197 | 4,5 | 4 | 10 | 16 | 23 | 34 | 43 | 30 | 22 |
100 | 1200 | 197 | 5,9 | 6 | 12 | 20 | 29 | 42 | 45 | 35 | 28 |
125 | 300 | 220 | 2,2 | 1 | 2 | 5 | 8 | 16 | 17 | 10 | 8 |
125 | 600 | 220 | 3,6 | 1 | 5 | 9 | 14 | 23 | 27 | 17 | 13 |
125 | 900 | 220 | 5,1 | 3 | 7 | 13 | 19 | 32 | 40 | 25 | 19 |
125 | 1200 | 220 | 6,5 | 5 | 10 | 16 | 23 | 38 | 42 | 30 | 22 |
160 | 300 | 276 | 2,8 | 0 | 3 | 4 | 6 | 14 | 9 | 7 | 6 |
160 | 600 | 276 | 4,6 | 1 | 5 | 7 | 11 | 21 | 17 | 12 | 12 |
160 | 900 | 276 | 6,4 | 3 | 7 | 10 | 14 | 27 | 22 | 16 | 14 |
160 | 1200 | 276 | 8,4 | 4 | 8 | 13 | 19 | 33 | 28 | 19 | 17 |
200 | 300 | 302 | 3,3 | 0 | 3 | 5 | 8 | 16 | 17 | 10 | 10 |
200 | 600 | 302 | 5,3 | 1 | 4 | 6 | 10 | 20 | 20 | 12 | 12 |
200 | 900 | 302 | 7,3 | 2 | 5 | 9 | 12 | 24 | 23 | 15 | 13 |
200 | 1200 | 302 | 9,4 | 3 | 6 | 11 | 16 | 29 | 28 | 18 | 15 |
250 | 600 | 352 | 6,4 | 1 | 3 | 5 | 8 | 17 | 14 | 10 | 8 |
250 | 900 | 352 | 8,8 | 1 | 4 | 7 | 11 | 22 | 20 | 14 | 12 |
250 | 1200 | 352 | 12,0 | 2 | 6 | 12 | 19 | 32 | 47 | 36 | 28 |
315 | 600 | 417 | 7,8 | 0 | 2 | 4 | 7 | 16 | 9 | 9 | 8 |
315 | 900 | 417 | 11,0 | 1 | 3 | 5 | 9 | 20 | 13 | 11 | 12 |
315 | 1200 | 417 | 13,0 | 2 | 4 | 7 | 12 | 25 | 16 | 14 | 15 |
400 | 600 | 505 | 13,0 | 1 | 2 | 3 | 5 | 13 | 9 | 8 | 6 |
400 | 900 | 505 | 18,0 | 1 | 3 | 5 | 9 | 15 | 11 | 11 | 9 |
400 | 1200 | 505 | 22,0 | 1 | 3 | 6 | 11 | 19 | 14 | 13 | 11 |
400 | 1500 | 505 | 27,0 | 1 | 4 | 8 | 14 | 23 | 16 | 14 | 13 |
500 | 600 | 605 | 15,0 | 1 | 1 | 3 | 5 | 8 | 9 | 7 | 3 |
500 | 900 | 605 | 22,0 | 1 | 2 | 4 | 9 | 11 | 12 | 9 | 5 |
500 | 1200 | 605 | 27,0 | 1 | 3 | 5 | 11 | 15 | 13 | 11 | 6 |
500 | 1500 | 605 | 33,0 | 1 | 3 | 6 | 12 | 18 | 16 | 14 | 8 |
Wersja 7:
ød1 nom |
l [mm] |
ødy [mm] |
m [kg] |
Tłumienie [dB] w częstotliwości [Hz] | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
100 | 300 | 197 | 1,9 | 1 | 3 | 8 | 10 | 15 | 23 | 13 | 11 |
100 | 600 | 197 | 3,2 | 3 | 6 | 12 | 16 | 22 | 34 | 21 | 18 |
100 | 900 | 197 | 4,5 | 3 | 11 | 19 | 22 | 29 | 44 | 30 | 25 |
100 | 1200 | 197 | 5,9 | 4 | 13 | 20 | 24 | 37 | 47 | 37 | 34 |
125 | 300 | 220 | 2,2 | 1 | 2 | 7 | 8 | 12 | 19 | 10 | 8 |
125 | 600 | 220 | 3,6 | 2 | 5 | 10 | 13 | 17 | 28 | 19 | 17 |
125 | 900 | 220 | 5,1 | 2 | 8 | 14 | 19 | 24 | 38 | 25 | 21 |
125 | 1200 | 220 | 6,5 | 4 | 9 | 18 | 22 | 38 | 47 | 31 | 28 |
160 | 300 | 276 | 2,8 | 0 | 3 | 6 | 7 | 13 | 13 | 8 | 11 |
160 | 600 | 276 | 4,6 | 1 | 6 | 8 | 11 | 18 | 18 | 12 | 14 |
160 | 900 | 276 | 6,4 | 1 | 6 | 10 | 16 | 24 | 25 | 16 | 17 |
160 | 1200 | 276 | 8,4 | 1 | 8 | 13 | 19 | 28 | 31 | 19 | 19 |
200 | 300 | 302 | 3,3 | 1 | 1 | 3 | 6 | 11 | 9 | 5 | 5 |
200 | 600 | 302 | 5,3 | 1 | 3 | 6 | 9 | 16 | 15 | 8 | 10 |
200 | 900 | 302 | 7,3 | 1 | 5 | 9 | 12 | 21 | 20 | 10 | 11 |
200 | 1200 | 302 | 9,4 | 3 | 6 | 11 | 16 | 29 | 28 | 18 | 15 |
250 | 600 | 352 | 6,4 | 0 | 3 | 5 | 8 | 14 | 12 | 6 | 8 |
250 | 900 | 352 | 8,8 | 0 | 4 | 7 | 11 | 20 | 16 | 9 | 11 |
250 | 1200 | 352 | 12,0 | 2 | 6 | 12 | 19 | 32 | 47 | 36 | 28 |

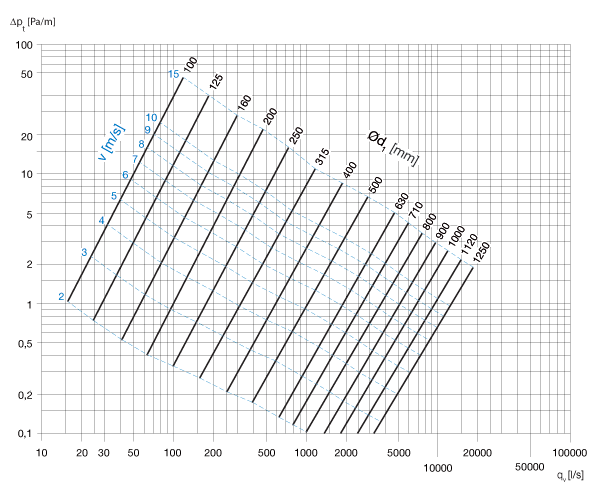

Strata ciśnienia:
